标题：低压电力载波通信原理图及应用全解
首段： 在嵌入式开发现场，布线成本与可靠性往往决定一个项目的成败。低压电力载波通信把数据嵌入现有电力线上，让设备通过同一对导线实现供电与数据传输，极大简化现场施工。对于消防、智能楼宇、工控、矿业等行业的工程师来说，关键在于方案的稳定性、易部署与后续维护成本。【XM2BUS】的二总线方案提供从物理到应用的一体化支持：XM620主机、XF2485系列、XM332从芯片等组件，具备无极性供电、任意拓扑、软起动能力与主动上报机制，帮助你在现场快速落地。结合 XM620 模组、WM2485/HS2485 等开发板，可从概念验证走向小规模验证再到现场部署，缩短开发周期，降低风险。本文将以“低压电力载波通信原理图”为核心，带你理解原理与落地要点，并分享可直接落地的场景化方案。
正文 H2：痛点场景+解决方案 在大型工控仓储和楼宇自动化场景，常见痛点是：RS485 等传统线缆布线复杂、维护成本高，且在高噪声环境下容易出现误码；分散站点需要大量的电源与信号线，极性与线序混乱，导致现场施工困难。解决方案是采用【XM2BUS】二总线方案，实现无极性供电+通信，允许任意拓扑布线，显著简化布线与维护。XM620主机提供24V/48V电源、最高20A电流、2km通信距离，配合 XF2485A/ XF2485 系列实现 RS-485 兼容的两线制传输，并通过 XM332 从芯片实现主动上报，提升数据更新效率。XMS200/XMS110 等从芯片支持从从通信，能够在多主机系统中灵活扩展。对于楼宇照明、车库管理、货架传感等应用，现场只需极少的电源接口和一对主干导线，即可实现数据与电力的统一传输，且无极性供电降低施工误差。需要时，XF2485A 的内置开关键控（OOK）调制也让外围电路更加简化，成本更具竞争力。🚀

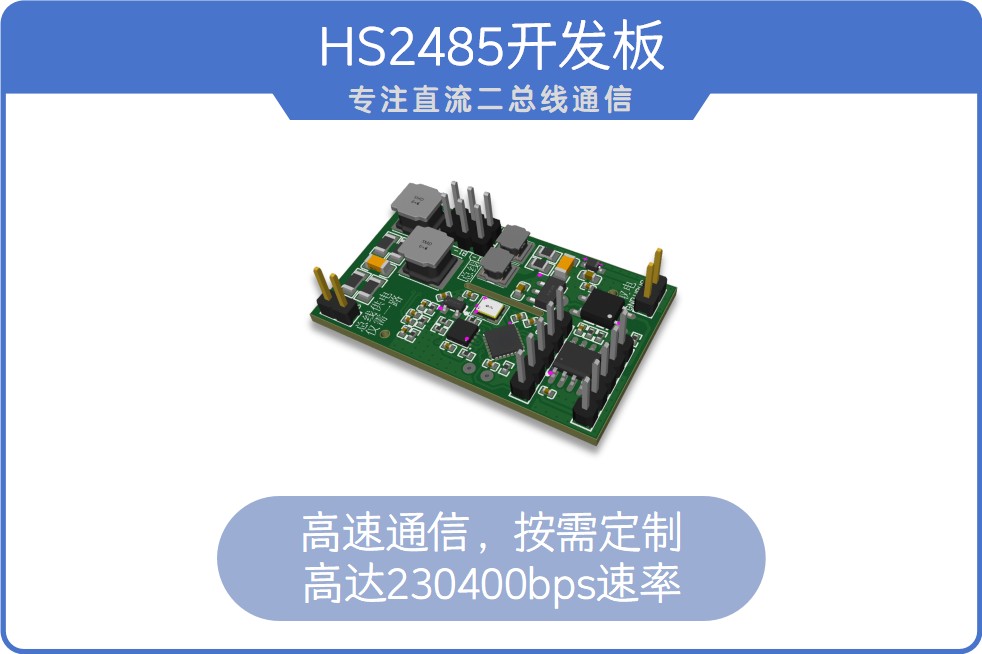

H2：痛点场景+解决方案 痛点在于远距离与野外环境的传输稳定性。矿业、户外灌溉等场景对传输距离与抗干扰能力要求较高，传统布线成本高且难以维护。解决方案是选用 WM2485 等万米级传输与高可靠性模块，以及 HS2485 的高速选项，以满足不同距离和带宽需求。 XM620 主站搭配 XM2BUS 的二总线结构，可实现从主站到从站的无极性供电与数据传输，减少中继节点数量，降低故障点。若距离更远，WM2485 提供的万米级距离优势优先级更高；在要求高带宽的情况下，HS2485 的最高速率可达到230400bps，配合 XF2485A/ XF2485，能在同一系统中实现从低速控制到中速数据的稳定传输。此组合特别适合矿上监控、野外传感与智能能源管理等场景。😊
H2：痛点场景+解决方案 在系统规模扩大与多点上报需求中，传统轮询方式往往引发时延与资源浪费。解决方案是采用 XM332 从芯片的主动上报特性，实现快速上报与轮询分离； XM620 模组的主站+中继能力帮助快速扩网； XM-M-110/ XM-M-200 等商用主站产品提供成熟的落地模板。XMS110/XMS200 作为不同场景的从芯片，支持多主机协同与灵活拓扑。XF2485 系列在零外围电路下也能工作，降低设计门槛与功耗。通过这一整套组合，嵌入式系统可以以更低成本实现大规模分布式控制与监控，适用于消防电源监控、智能建筑照明、工控货架系统、户外电子围栏等场景，确保数据更新及时、故障点减少。🔥
内容 问：低压电力载波通信原理图在嵌入式设计中的关键要点是什么？ 答：核心要点在于把电力线作为传输媒介，同时确保物理层的稳定性、调制/解调的有效性，以及从节点的上报机制。XF2485A/ XF2485 芯片提供从从通信能力，宽广电压范围（10V起可扩展至100V以上），与 RS-485 规范兼容，便于升级现有系统。XM620 为主机提供软起动能力，避免大电流冲击；XM332 具备主动上报能力，提升轮询效率；XM2BUS 二总线方案支持无极性供电、任意拓扑，降低施工成本。对于不同场景，WM2485、HS2485 提供远距离与高速选项，XF2485A 的内置 OOK 调制可实现低外围电路设计。这些要点共同构成一个从物理层到应用层的完整解决方案，便于嵌入式工程师在评估阶段快速获取可落地的原理图与设计思路。😊
问：如何快速把现有485系统升级为二总线无极性通信？ 答：可以从替换 RS-485 收发器入手，选用 XF2485 系列实现两线制无极性传输，并搭配 XM620 主站/ XM2BUS 二总线方案完成从从通信。若系统需要快速落地，可借助 XM620 模组、XM-M-110/ XM-M-200 主站产品，以及 XM332/XMS110/XMS200 等从芯片实现主动上报与多主机协同。对于远距离或高带宽场景，WM2485/ HS2485/ XF2485A 提供相应的开发板与模组，帮助快速原型验证和现场部署。通过逐步替换的方式，既兼容现有设备，又能逐步升级为二总线结构，降低改造成本与风险。
二总线选型总结：小于2km多节点选调制型XM620+XM332/XMS200；无需主机芯片直接从从通信选载波型XF2485；2~10km选万米级远距WM2485，高速通信选HS2485。
