交流电流变送检测模块是工业自动化与电力监控领域中用于交流电流信号采集、处理、转换并输出标准信号的工业级感知设备，核心作用是将现场复杂的交流电流信号(如0-500A的大电流、变频器输出的变频电流)转化为控制系统可识别的标准电信号，同时具备实时检测、异常反馈等功能，为设备运维、能耗监测、安全管控提供精准数据支撑。

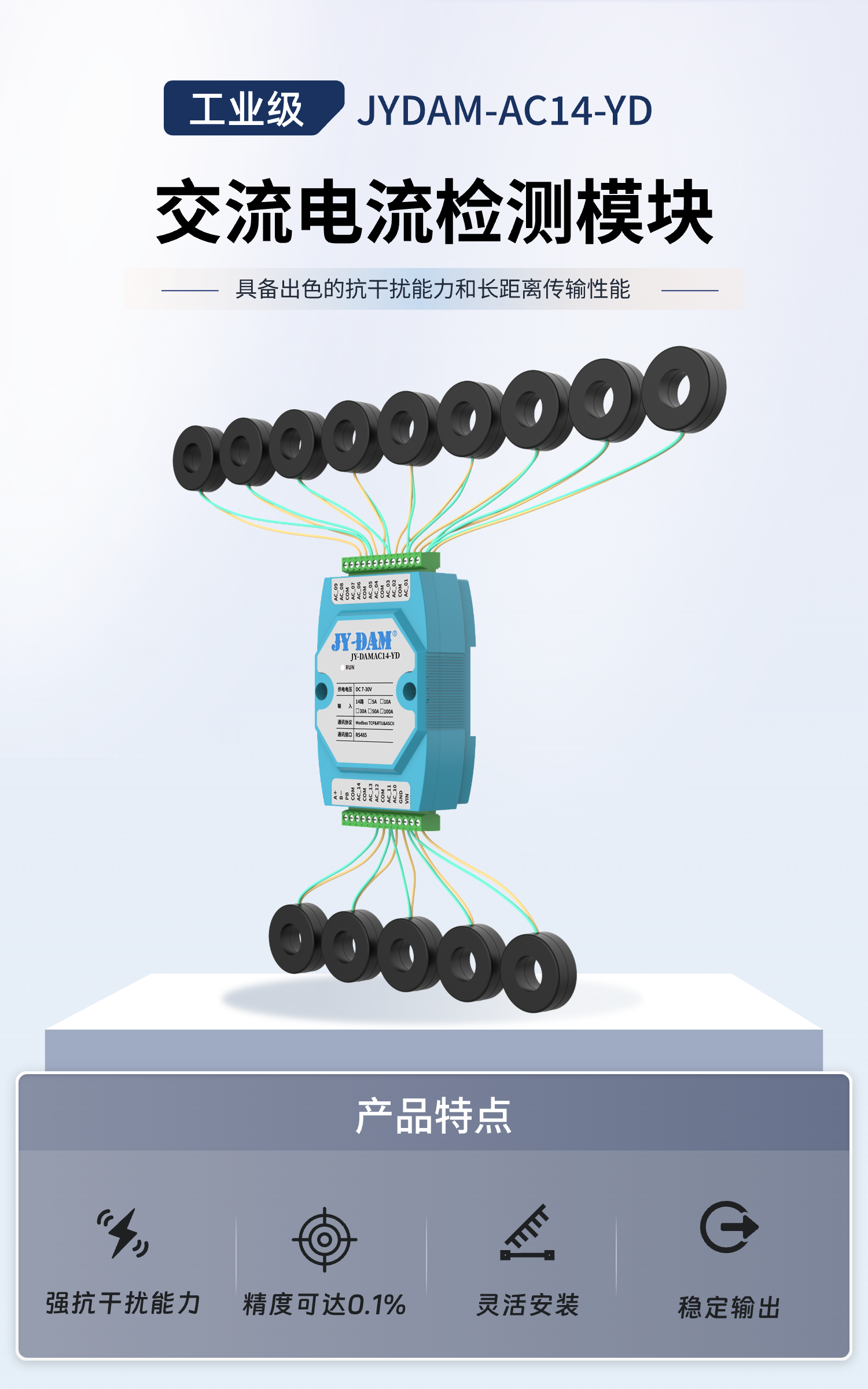

其外置电流互感环可实现灵活安装，在有限空间内实现高密度电流监测，彻底解决传统检测设备安装空间受限的痛点。

DC7-30V宽压供电，兼容多种电源环境工业级工作温度范围-40°C~85°C，适应严工况。

配备隔离RS-485接口，支持ModbusRTU/ASCII多协议通信，通信距离可达1200米配备RJ45以太网接口，支持Modbus-TCP协议。

1. 信号输入：现场交流电流通过接线端子接入模块，大电流场景需经电流互感器将高电流(如800A)转换为5A以下的小电流后接入;

2. 信号处理：模块内置的采样电路捕捉电流信号，经滤波电路去除干扰杂波，再通过AD转换芯片将模拟信号转化为数字信号，由微处理器进行线性化校准(修正误差);

3. 信号变送：将校准后的数字信号通过DA转换芯片转化为4-20mA/0-10V等标准模拟信号，或通过通信芯片输出数字信号;

4. 状态输出：正常工况下输出稳定的标准信号，异常工况下触发报警信号(开关量或数字报警)。

数据接口：RS485/NET

额定电压：DC 24V(支持7-30V)

输入量程：0-10A、0-50A、0-100

输入频率范围：45Hz~65Hz

采样频率：10Hz

测量精度：0.1%

互感器穿孔直径：6.5mm

电源指示：1路红色LED指示(定时闪烁)

通信指示：1路绿色LED指示(通信时闪烁)

温度范围：工业级，-40°C~85°℃

相对湿度：10 % ～ 90 % R H(不结露)

互感器隔离耐压：4500V/50Hz/1min

电磁兼容性：符合GB/T 182681(IEC 6132-1)

尺寸：328*54.2*19.5mm

重量：158g

默认通讯格式：9600,n,8,1

通信距离：1200m (TYP)

波特率：1200,2400,4800,9600,19200,38400,43000,57600,76800,115200 默认9600

软件支持：配套配置软件、控制软件;支持各家组态软件;支持Labviewd等

1. 工业自动化生产线：

监测电机、数控机床、变频器等设备的运行电流，将标准信号传输至PLC，实现设备负载监控、过载预警(如电机电流超阈值时PLC触发停机);

2. 配电房电力监控：

采集进线回路、出线回路、变压器回路的电流数据，配合电力监控系统实现能耗统计、三相不平衡监测、故障溯源;

3. 新能源领域：

监测光伏逆变器、储能电池组的输出电流，为新能源并网控制、充放电管理提供数据支撑;

4. 楼宇与智能家居：

采集空调、水泵、照明等设备的电流信号，接入楼宇自控系统，实现能耗精细化管理与设备智能调控。

交流电流变送检测模块的核心功能是重点解决现场复杂信号与控制系统标准信号的适配问题，无需额外配置信号转换器，可直接与PLC、DCS等传统工业控制系统对接，是工业场景中实现“信号标准化”的关键设备。
