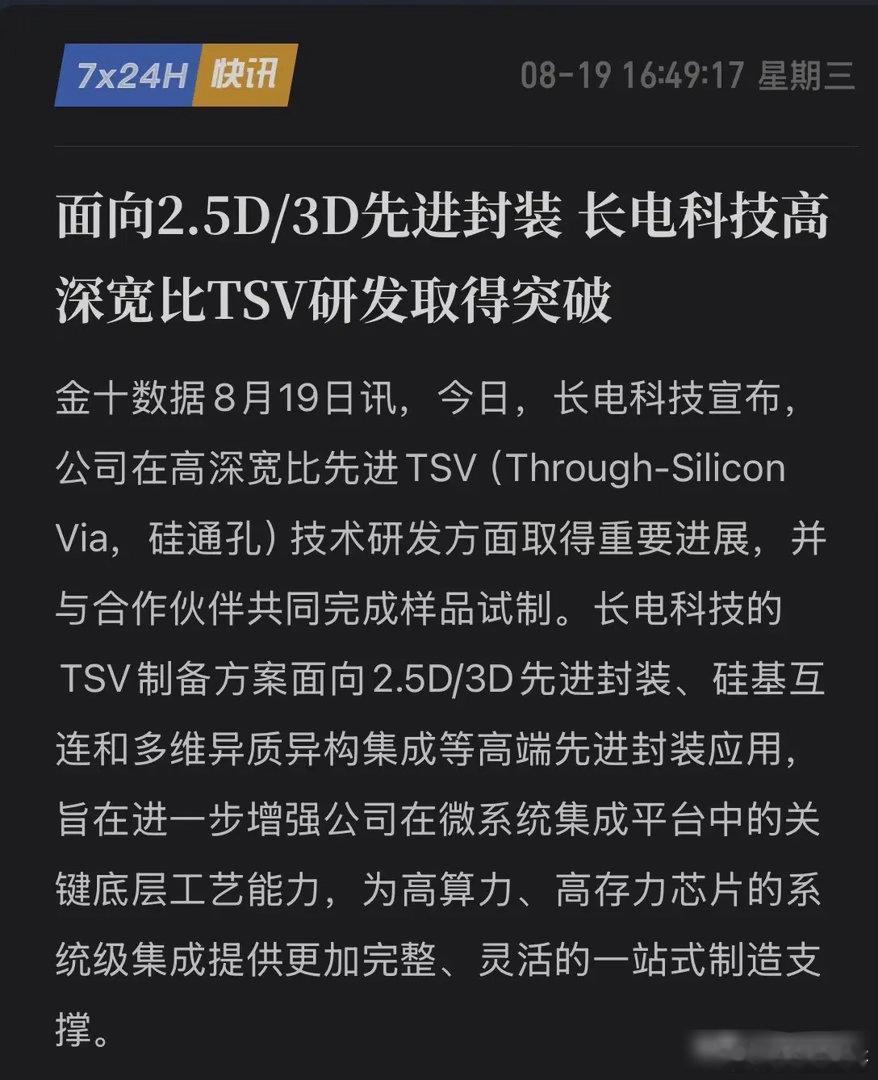

振奋人心！长电科技TSV技术迎突破，1.5微米“穿硅箭”射穿封锁，国产替代再撕一道口子！8月19日，长电科技扔出一枚“技术核弹”：高深宽比TSV（硅通孔）技术取得突破，样品试制成功！关键参数曝光——孔径1.5微米、深度17微米、深宽比11.3:1，覆盖深硅刻蚀、孔壁绝缘、阻挡/种子层沉积、无缺陷铜填充全链条。TSV是2.5D/3D封装的“垂直电梯”，GPU、ASIC、HBM、Chiplet之间要高密度互连，全靠它在硅片里打竖井填铜。孔径从5微米缩到1.5微米，深宽比破10:1，对刻蚀均匀性、孔壁覆盖、铜填充无空隙的要求是指数级跳升——全球能稳定跑通这条线的，此前主要捏在台积电、三星、英特尔手里。长电这步棋，卡位极准，补全了XDFOI拼图——长电原有XDFOI技术主要基于有机RDL（重布线层），现在攻克硅基TSV，意味着从“平面铺路”升级到“立体架桥”，正式具备硅中介层（Silicon Interposer）的制造能力。接住CoWoS外溢——结合台积电CoWoS后段产能爆单、订单外溢的背景，长电手握TSV这张“入场券”，未来承接英伟达、AMD等AI芯片的先进封装订单，底气足了。剑指HBM与CPO——无论是HBM内存堆叠，还是下一代硅光CPO，TSV都是底层核心工艺。这次突破，等于把通往这些未来技术的门锁给配齐了！“1.5μm/11.3:1”这两个数字，已经宣告长电科技从先进封装跟随者向关键技术拥有者的身份转变！在台积电忙着“封”产能的当下，长电这口“竖井”，或许就是国产算力突围的下一个出口。
