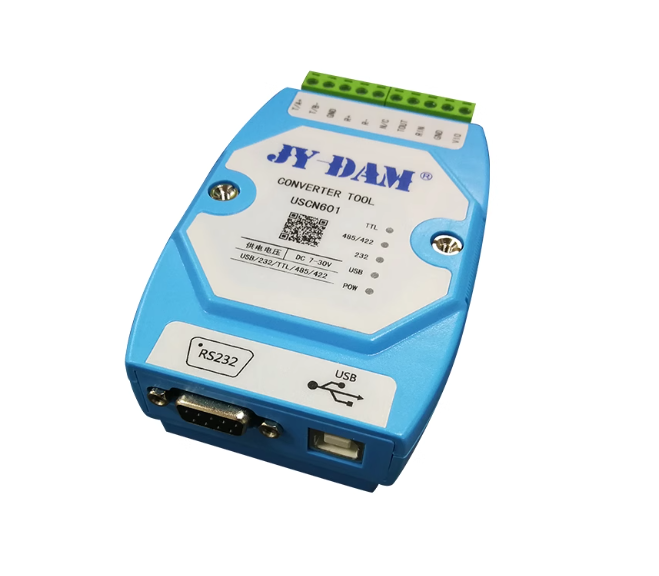

RS232/RS485/RS422/TTL/USB 互转多功能转换器是一种集成多种串口协议转换功能的设备，能实现不同通信接口之间的电气信号和协议格式转换，解决工业设备、嵌入式系统、智能终端等场景中 “设备语言不通” 的问题。

一、产品特点

无需任何跳线和开关，即插即用;

支持USB与RS-232/422/485/TTL之间互转;

支持TTL与R-S232/422/485之间互转;

支持RS232与RS-422/485之间互转;

每一路数据输入均有数据指示灯;

自动RS-485数据流控制;

无需外部电源，完全由USB端口取电;

支持Windows XP/Server 2003/Vista/7/8/8.1/MAC/Linux/Android

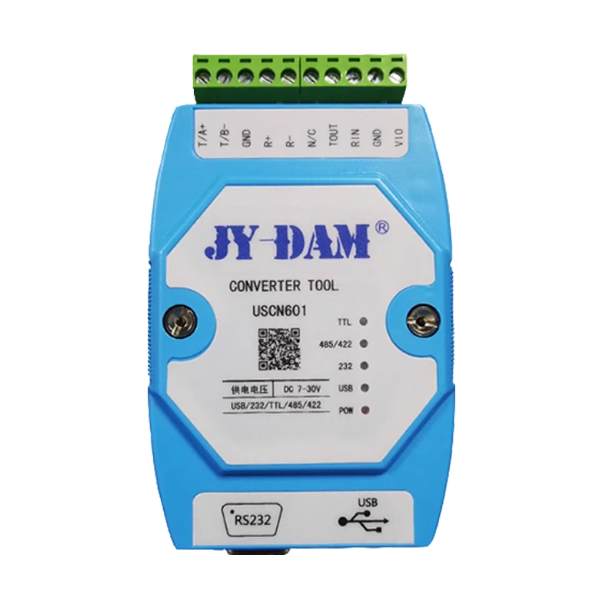

USB：标准B型方口，符合USB2.0标准，支持热插拔和即插即用;

RS232：标准DB9串口公头;

RS485/422：插拔式接线端子;

TTL：插拔式接线端子。

RS232转RS485

RS232转RS485+RS422

RS232转485+RS422+TTL

RS232转RS485+RS422+TTL+USB接口+USB线

USB线

1. 工业自动化控制

- 连接RS232数控机床、RS485变频器、CAN机械臂等设备，通过USB将数据上传至MES系统或本地PLC，实现多设备协同控制。

- 解决工厂流水线中不同协议传感器(如RS485温湿度传感器、RS422压力变送器)的数据统一采集问题。

2. 智慧农业与能源监控

- 在智慧大棚中，将RS485土壤墒情传感器、LoRa气象站、CAN灌溉电磁阀的数据通过转换器统一为以太网协议，同时通过4G上传至云端，实现“本地灌溉+远程管理”。

- 光伏电站中，转换器将RS485逆变器、CAN互感器的运行数据转为WiFi信号，供运维人员手持终端调试，同时通过4G发送至能源管理平台。

3. 智能楼宇与安防系统

- 集成RS485门禁控制器、CAN空调机组、WiFi摄像头等设备，实现“门禁开门→自动调节空调温度+开启照明”的本地联动，同时将报警信息通过4G推送给物业APP。

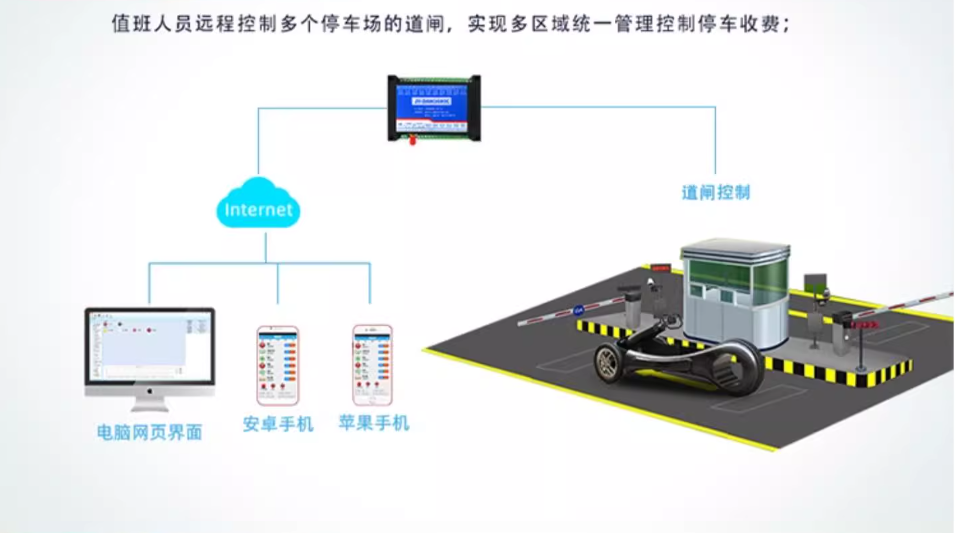

- 智慧停车场中，通过转换器连接RS485道闸、LoRa车位探测器，实现车位状态实时显示与城市交通云平台的对接。

1. 关键性能指标

- 传输速率：RS232支持300-115.2Kbps，RS485/422最高可达1Mbps(短距离)，TTL通常为115.2Kbps以下。

- 传输距离：RS232≤15米，RS485/422≤1200米(9600bps时)，TTL≤0.5米。

- 节点容量：RS485支持32-128个节点，RS422支持10个节点，需根据组网规模选择增强型芯片或中继器。

2. 选型注意事项

- 协议兼容性：确认设备是否支持所需协议组合(如是否包含CAN、LoRa等扩展协议)。

- 环境适应性：户外或工业场景需选择宽温(-40℃~85℃)、高防护(IP65)的型号，如RA485U工作温度为-25℃~70℃。

- 驱动支持：确保转换器兼容目标操作系统(如Windows、Linux、Android)，部分型号需手动安装驱动。

通过这类多功能转换器，工程师可灵活解决不同通信标准设备的互联互通问题，显著降低系统集成复杂度，尤其在工业物联网(IIoT)和边缘计算场景中，成为实现“设备-网络-云端”数据闭环的关键纽带。
