一、引言：选型决策的战略意义

在设计新型电路时，MOS管选型是决定系统性能边界、成本结构与长期可靠性的关键战略决策。一个优秀的选型不仅要满足电气性能指标，更需在效率、散热、电磁兼容性、可制造性与供应链安全之间实现精密平衡。错误的选型可能导致效率低下、过热失效、EMI超标或量产困境。本文将构建一套完整的选型框架，从需求分析、参数匹配、场景适配到验证测试，系统阐述新型电路设计中MOS管选型的专业方法论与工程实践要领。

二、选型框架：四维决策模型

2.1 电气性能维度

击穿电压VDS的评估需从最苛刻的工况出发。对于桥式拓扑，VDS_max至少应为直流母线电压的1.3倍。在800V高压平台中，母线电压可能瞬态升至900V，考虑50nH寄生电感在2A/ns关断时产生100V尖峰，VDS_max必须选择1200V以上。同时必须验证在150℃结温下，击穿电压衰减不超过10%。

电流能力评估需区分连续与脉冲工况。连续电流ID应按实际壳温下的降额曲线取值。某100A（Tc=25℃）器件在Tc=100℃时ID降至60A，若设计按100A使用，必然过热失效。脉冲电流IDM需结合瞬态热阻抗Z_th判断：10ms脉冲下Z_th为稳态θ_jc的30%，意味着可承受约3倍连续电流，但必须确保脉冲间隔足够散热。

导通电阻R_DS(on)的评估必须基于最高结温。硅MOS管在Tj=150℃时R_DS(on)是25℃的1.8倍，超结器件可达2.5倍。计算导通损耗P_cond = I_RMS² × R_DS(on)后，需反推结温Tj = Tc + P_cond × θ_jc进行迭代验证，直到Tj计算值与假设值收敛。若最终Tj > 125℃，必须选择更低R_DS(on)的器件或改善散热。

2.2 动态性能维度

栅极电荷Qg评估需分解分析。Qg总量决定驱动功率P_drive = Qg × VGS × f_sw，但关键在于米勒电荷Qgd。若Qgd=75nC，驱动电流Ig=2A，则米勒平台宽度t_Miller = Qgd / Ig = 37.5ns，开关损耗E_sw = (Qgd × VDS) / 2 ≈ 15μJ @ 400V。若Qgd超过100nC，开关损耗将超标，需评估是否采用SiC器件或软开关拓扑。

开关时间评估需确保驱动能力匹配。tr = Qgd / Ig，若驱动芯片峰值电流仅1A，Qgd=75nC，则tr=75ns，开关损耗比理论值增加80%。评估时必须满足Ig > Qg / t_target，t_target通常设为50ns。同时评估dV/dt = VDS / tr，若dV/dt > 10kV/μs，Crss耦合可能导致误导通，需增加栅极下拉电阻或采用米勒钳位。

反向恢复电荷Qrr在桥式拓扑中至关重要。Qrr=150nC的硅MOS管在50kHz下产生额外损耗P_Qrr = Qrr × VDS × f_sw = 3W，而SiC器件Qrr≈0，损耗可忽略。评估时需计算Qrr引起的电压尖峰V_pk = √(L_s × I_rr² / Coss)，若V_pk超过BVDSS的80%，需增加RC吸收或选用快恢复器件。

2.3 热性能维度

热阻评估需构建完整网络：θ_ja = θ_jc + θ_cs + θ_sa。θ_jc由封装决定，TO-247为0.5℃/W，DPAK为2℃/W。θ_cs取决于导热硅脂性能（热导率>3W/m·K时约0.3℃/W）。θ_sa需根据散热方案计算：自然对流下100mm×100mm×40mm铝散热器θ_sa≈2.5℃/W，强制风冷（2m/s）降至0.8℃/W，水冷可<0.3℃/W。评估时逐段计算，确保总热阻满足Tj_max要求。

瞬态热阻抗Z_th(t)评估过载能力。10μs脉冲下Z_th仅为稳态θ_jc的5%，意味着瞬时功耗可达连续的20倍。评估电机启动冲击时，需计算脉冲能量E_pulse = VDS × ID × t_pulse，查Z_th曲线得温升ΔTj = E_pulse × Z_th，若ΔTj + Tj_initial > 150℃，需限制启动电流或延长启动时间。

结温循环寿命评估需结合应用工况。汽车电子要求△Tj=100℃（从-40℃到60℃）下循环>20000次。评估时需计算典型工况下△Tj = P_loss × θ_ja，若△Tj > 60℃，需改善散热或降低开关频率，否则寿命不达标。

2.4 可靠性与质量维度

可靠性评估始于认证标准。汽车应用必须满足AEC-Q101，工业应用需符合JEDEC JESD47。评估供应商时需审查PPAP文档、IATF 16949认证、8英寸晶圆厂资质。同时要求提供FIT率（通常<10 failures/10⁹ hours）与MTBF数据。

降额设计评估需系统化。电压降额20%，电流降额30%，功率降额40%，温度降额至125℃（即使器件额定为150℃）。评估最坏工况组合：最高环境温度、最大负载、最低驱动电压、最大R_DS(on)（考虑老化），计算结果仍满足降额要求，方为可靠设计。

批次一致性评估需关注参数分布。R_DS(on)的σ/mean比值应<0.1，Vth的σ<0.15V。评估并联应用时，同一批次R_DS(on)匹配误差需<5%，否则电流不均衡度>15%，导致热点产生。要求供应商提供参数直方图与CPK值，CPK>1.67表明批次一致性优秀。

三、关键参数优先级排序与评估细节

3.1 第一优先级：耐压与电流（安全基石）

VDS评估需考虑电压跌落、雷击、负载突变等瞬态。在通信48V系统中，浪涌电压可达100V，VDS_max至少选100V。在光伏逆变器中，MPPT电压范围200-800V，母线电压可能达1000V，VDS_max需选1200V，并评估VDS_max在-40℃时是否仍>1.2×Vbus_max。

ID评估需区分平均电流与峰值电流。在电机驱动中，额定电流30A，但启动峰值可达120A，需确保IDM>120A，同时核查Z_th(10ms)能否承受该冲击。在开关电源中，电流有效值I_RMS = I_peak × √D，其中D为占空比，ID需按I_RMS × 1.5选取。

3.2 第二优先级：导通与开关损耗（效率核心）

R_DS(on)评估需结合工作温度与驱动电压。某器件标称R_DS(on)=10mΩ @ VGS=10V, Tj=25℃，在Tj=125℃时增至18mΩ，若驱动电压仅8V，则增至25mΩ。评估时必须按实际VGS与Tj计算，并验证在150℃时是否仍低于规格最大值。

Qg评估需权衡开关频率。在100kHz高频应用中，Qg=50nC的器件驱动功率P_drive=50nC×15V×100kHz=75mW，而Qg=150nC时达225mW，驱动芯片可能过热。评估时需计算驱动损耗占比，若>5%总损耗，需选择低Qg器件或增加驱动芯片散热。

Qrr评估在LLC谐振拓扑中尤为关键。LLC要求体二极管软恢复，Trr<50ns，Irrm/Id<0.3。若Qrr过大，反向恢复损耗可能占总损耗30%以上，且产生严重EMI。评估时需用双脉冲测试精确测量Qrr，并验证在Tj=125℃时Qrr增幅<50%。

3.3 第三优先级：热性能（可靠性保障）

θ_jc评估需关注封装技术。传统TO-247通过铝线键合，θ_jc约0.5℃/W；铜片夹焊（Clip Bond）技术降至0.3℃/W；双面冷却封装可<0.2℃/W。评估高功率密度应用时，应优先选择先进封装，即使成本增加20%，但散热成本可能降低50%。

θ_cs评估需明确热界面材料。导热硅脂厚度50μm，热导率3W/m·K时，θ_cs≈0.3℃/W；若改用导热垫片（热导率6W/m·K，厚度0.2mm），θ_cs≈0.15℃/W，结温可降低5-10℃。评估时必须指定TIM材料并控制安装扭矩（通常0.9N·m）。

θ_sa评估需进行热仿真。自然对流下，散热器表面积每增加1倍，θ_sa降低约30%。评估时应建立CFD模型，优化散热齿片高度、间距、基板厚度，确保在最大环境温度下Tj < 125℃。对于风冷，评估风速从1m/s增至2m/s，θ_sa下降约40%。

3.4 第四优先级：封装与布局（可制造性）

封装选择需平衡热性能、寄生参数与成本。TO-247热阻低但体积大，适合>500W功率；DFN8×8寄生电感小（Ls<5nH），适合高频>200kHz，但θ_jc较高（约1.5℃/W），适合50-200W。评估时需绘制PCB布局，计算功率环路面积，确保<2cm²以降低EMI。

引脚布局评估需考虑驱动回路。开尔文连接（Kelvin Connection）将驱动GND与功率GND分离，避免di/dt在共地阻抗上产生压降，导致VGS波动。评估大电流（>100A）应用时，必须选择带开尔文引脚的封装，否则驱动稳定性无法保证。

湿气敏感度MSL评估生产可行性。MSL 1可无限期暴露，适合小批量手工焊接；MSL 3需在168小时内回流焊，适合大批量生产。评估供应链时，优先选MSL 1，避免开封后处理时间压力。

四、应用场景差异化选型策略

4.1 电机驱动应用

重点评估R_DS(on)@Tj=125℃下的导通损耗，确保<2%额定功率。Qg评估需兼顾开关频率（通常16-20kHz）与驱动能力，避免音频噪声。Qrr应<100nC，防止上下桥直通。SOA需覆盖电机堵转工况（VDS=400V，ID=3×额定，持续10ms）。寄生二极管dv/dt耐受能力需>20V/ns，以承受高速续流。

案例：48V/30A直流无刷电机驱动，选择60V/100A DFN封装MOS管，R_DS(on)=2mΩ @ VGS=10V, Tj=25℃，在Tj=125℃时约4mΩ，导通损耗P_cond=30²×0.004=3.6W。Qg=40nC，驱动功率75mW @ 20kHz。Qrr=30nC，反向恢复损耗可忽略。θ_jc=1.5℃/W，温升ΔTj=3.6×1.5=5.4℃，满足要求。

4.2 开关电源应用

重点评估Qg与Coss对轻载效率的影响。在PFC电路中，Coss储存能量在ZVS条件下需完全释放，评估E_oss = 0.5×Coss×VDS²是否小于磁化电感储能。体二极管反向恢复需"软恢复"特性（Trr<50ns，Irrm/Id<0.3）。R_DS(on)评估需基于最高输入电压（如264Vac）下的峰值电流计算。

案例：600W LLC谐振变换器，选择650V/50A超结MOS管，R_DS(on)=80mΩ，Qg=60nC，Coss=150pF @ 400V。在100kHz下，开关损耗约8W，导通损耗约5W，总损耗13W，效率98.1%。评估ZVS条件：励磁电感L_m=200μH，峰值电流I_m=2A，储能0.5×L_m×I_m²=0.4mJ，大于Coss储能0.5×150pF×400²=12μJ，ZVS可实现。

4.3 电池管理系统

重点评估IDSS（零栅压漏电流）在85℃高温下应<1μA，防止电池自放电。Vth需居中（2.5-3.5V），确保在3.3V逻辑驱动下可靠关断，在10V驱动下充分导通。雪崩耐受能力需评估电池短路时的能量E = 0.5×L_battery×I²，确保EAR不超标。MSL等级需为1，适应长期存储。

案例：48V/200A储能BMS，选择80V/250A TO-247封装MOS管，IDSS<10μA @ 85℃，Vth=3V，驱动电压12V/0V。EAR=50mJ，可承受100μH电池组在300A短路时的能量4.5mJ。θ_jc=0.5℃/W，200A下R_DS(on)=1.5mΩ，损耗60W，需水冷板散热。

4.4 射频/高速开关

重点评估Crss与Ciss，要求Crss/Ciss<0.1以降低反馈电容。开关时间需tr<10ns，tf<15ns，驱动能力需Ig>5A。Rg建议<5Ω，封装寄生电感Ls<5nH，采用QFN或DFN封装。Qg虽小，但开关频率达MHz，驱动功耗P_drive= Qg×VGS×f_sw可能超过1W，需评估驱动芯片散热。

案例：13.56MHz RFID发射机，选择40V/5A GaN HEMT，Qg=2nC，tr=2ns，Ciss=50pF，Crss=3pF。驱动功率P_drive=2nC×6V×13.56MHz=162mW，驱动芯片需支持>500mA峰值电流。封装采用DFN4×4，Ls<2nH，确保信号完整性。

五、驱动电路匹配评估

5.1 驱动能力核算

驱动电流需求Ig = Qg / t_rise，若要求tr=50ns，Qg=60nC，则Ig=1.2A。评估驱动芯片时，其峰值拉电流需>1.5A，灌电流需>2A（关断时需快速吸收电荷）。驱动芯片的功耗P_driver = f_sw × Qg × Vdrive + I_q × Vcc，若f_sw=100kHz，I_q=5mA，则P_driver=60mW+75mW=135mW，需确保芯片结温<125℃。

5.2 栅极电阻优化

Rg选择需阻尼振荡与最小损耗平衡。下限由驱动电流决定：Rg_min = (Vdrive - Vplat) / Ig_peak，上限由开关损耗决定：Rg_max = tr_max × Vdrive / Qg。例如Vdrive=12V，Vplat=7V，Ig_peak=2A，则Rg_min=2.5Ω；若要求tr<50ns，Qg=60nC，则Rg_max=10Ω。最终选择5-10Ω，并用独立电阻调节开通与关断速度，通常Rg_off < Rg_on以加快关断。

5.3 保护机制集成

评估驱动电路是否集成欠压锁定（UVLO），防止Vcc<8V时MOS管线性工作烧毁。过流保护（Desat）需在800ns内关断，评估检测阈值与消隐时间。有源米勒钳位在VGS<-2V时导通，评估其钳位能力是否>1A。隔离驱动需评估CMTI（共模瞬态抑制）>50kV/μs，防止高压摆率下信号失真。

六、验证测试评估计划

6.1 双脉冲测试评估动态性能

双脉冲测试是验证开关特性的黄金标准。第一脉冲建立电流ID，第二脉冲测量开关过程。评估指标：tr应<规格书典型值，Eon与Eoff应<规格书1.5倍，Qrr应<规格书最大值。测试需在Tj=25℃与125℃下进行，对比高温下参数退化。若高温下tr增加>50%，表明器件不适合高温应用。

6.2 热阻测试验证散热设计

采用电学法测试θ_jc：利用体二极管VF温度系数约-2mV/℃，施加已知功耗P，测量VF变化ΔVF，计算ΔTj = ΔVF / (-2mV/℃)，则θ_jc = ΔTj / P。评估结果应<规格书标称值110%，否则封装存在虚焊或材料缺陷。测试多个样品，确保批次一致性。

6.3 SOA测试验证安全工作区

在电子负载上模拟短路、过载、脉冲工况，逐步增加应力直至器件进入线性区限流。记录每个工作点的VDS、ID、时长，绘制轨迹与SOA曲线对比。评估极限工况下是否留有余量。例如，模拟电机堵转10ms，VDS=400V，ID=300A，检查器件是否可重复承受而不退化。

6.4 可靠性应力测试

执行HAST（高温高湿反偏）：85℃/85%RH，VDS=80%额定，96小时，测试后IDSS变化<20%。执行温度循环-55℃ to +150℃，1000次，R_DS(on)增长<10%。执行雪崩疲劳10000次，EAR=50%额定，参数漂移<5%。这些测试评估器件长期稳定性，是车规应用的必选项。

七、成本与供应链评估

7.1 全生命周期成本分析

器件单价只是冰山一角。高效MOS管（R_DS(on)低）虽然单价高30%，但导通损耗降低1%，在数据中心应用中每千瓦节省电能成本200元/年，2年即可回本。评估时需计算TCO = 器件成本 + 散热成本 + 能耗成本 + 维护成本。SiC器件单价3倍于Si，但系统成本因散热简化、磁性元件缩小而降低，总成本可能更优。

7.2 供应链风险评估

遵循双源策略，选择两家以上厂商的Pin-to-Pin兼容器件。评估供应商产能，车规级器件交期常达52周，需提前备货或签长期协议。评估地缘政治风险，优先本土可控供应链。监控市场动态，对停产风险高的老型号（如 planar工艺）及时寻找替代。MSL等级也会影响生产流程，MSL 3需在168小时内完成焊接，增加生产复杂度。

7.3 封装可制造性评估

QFN封装虽性能好，但底部焊盘需要过炉焊接，PCB需开钢网，增加成本。TO-247封装可手工焊接，适合小批量，但体积大。评估时需平衡性能与制造能力。对于高可靠应用，选择带湿敏等级MSL 1且通过AEC-Q101的封装，避免生产中的吸湿问题。

八、系统化选型10步法

基于前述原则，形成可操作的标准流程：

Step 1：确定电路拓扑与工作条件明确是Buck、Boost、H桥、LLC还是其他拓扑，确定输入电压范围、输出电流、开关频率、环境温度范围、负载特性（阻性、感性、容性）。

Step 2：计算电压应力与电流应力计算最大VDS = Vbus_max + V_spike，V_spike = L_parasitic × di/dt，di/dt ≈ ID / tr。计算连续电流I_RMS = √(∫i²dt / T)，峰值电流I_peak = I_RMS + ΔI_L / 2。

Step 3：初步筛选候选型号根据VDS_max×1.3、ID_max×1.5，筛选出10-20款候选器件，优先选择主流厂商（如Infineon、ON Semi、STMicro）的常用型号，确保供应链稳定。

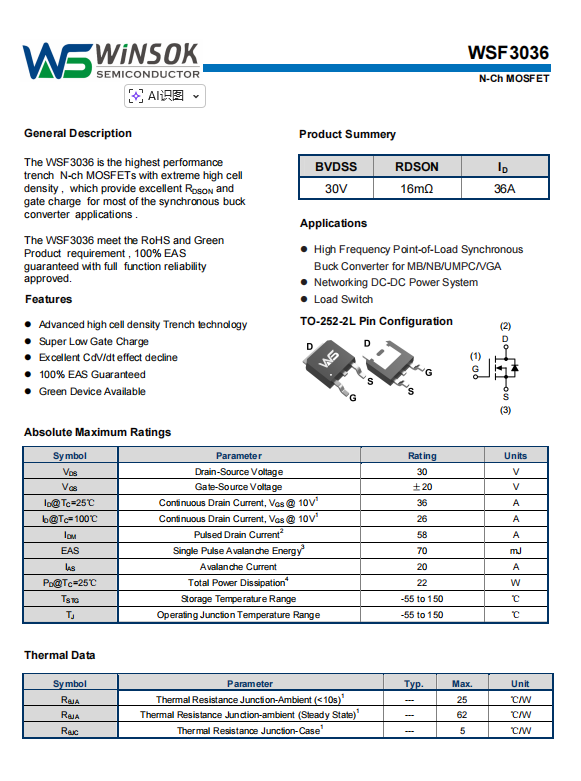

Step 4：详细参数比对评估制作对比表，列出R_DS(on)@Tj_max、Qg、Qrr、Coss、θ_jc、IDSS、Vth、成本、交期。计算FOM = R_DS(on) × Qgd，优先选择FOM小者。

Step 5：损耗计算与效率预估计算导通损耗P_cond = I_RMS² × R_DS(on)@Tj_max。计算开关损耗P_sw = (Eon + Eoff) × f_sw，其中Eon ≈ Qgd × VDS。计算驱动损耗P_drive = Qg × VGS × f_sw。总损耗P_total = P_cond + P_sw + P_drive，预估效率η = P_out / (P_out + P_total)。

Step 6：热设计与温升评估计算结温Tj = T_a + P_total × θ_ja，θ_ja = θ_jc + θ_cs + θ_sa。若Tj > 125℃，需改进散热（增大散热器、增加风速、改用双面冷却封装）或降低损耗（选更低R_DS(on)器件、降低f_sw）。进行热仿真验证。

Step 7：驱动电路设计与匹配核算驱动电流Ig = Qg / t_target，选择驱动芯片峰值电流>1.5×Ig。选择Rg在5-50Ω之间，满足阻尼与损耗平衡。评估是否需要负压关断、米勒钳位、Desat保护。绘制驱动回路PCB，确保环路面积<2cm²。

Step 8：SOA与可靠性评估在SOA曲线图上绘制所有工作点（连续、过载、启动、短路），确保轨迹在限制线内并留30%裕量。进行最坏情况容差分析。审查AEC-Q101或JEDEC认证，要求FIT率与MTBF数据。

Step 9：验证测试计划制定制定双脉冲测试、热阻测试、SOA测试、EMI测试、可靠性应力测试计划。明确测试条件、判定标准、样品数量。准备测试平台与仪器设备。

Step 10：成本与供应链确认获取三家供应商报价，评估交期与MOQ。计算TCO，分析BOM成本占比。确认湿敏等级MSL，制定生产存储规范。签订长期供货协议，获取PPAP文档。

九、选型常见误区与规避策略

误区1：只看R_DS(on)忽略Qg。导致驱动电路设计不足，开关损耗超标。规避：始终计算FOM = R_DS(on) × Qgd，选择综合最优者。

误区2：用25℃参数计算高温工况。导致温升计算严重偏离实际。规避：所有损耗计算必须基于Tj=125℃参数，并进行迭代收敛。

误区3：忽视Qrr在桥式电路中的影响。导致上下桥臂直通，器件烧毁。规避：桥式拓扑必须评估Qrr，优先选用SiC或快恢复MOS。

误区4：SOA评估未考虑脉冲宽度。将10μs曲线用于DC工况，严重高估电流能力。规避：必须按实际脉冲宽度查SOA曲线，并留足裕量。

误区5：未评估驱动负压需求。高温下Vth降低，零栅压可能无法可靠关断。规避：评估-3V至-5V负压的必要性，特别是在汽车应用中。

误区6：过度追求低R_DS(on)导致成本失控。某项目为降低5mΩ R_DS(on)而选用昂贵器件，实际电流仅10A，损耗差异仅0.5W，成本增加50元，完全不值得。规避：按实际电流平方关系权衡，避免过度设计。

十、结论与选型黄金法则

新型电路设计中MOS管选型的黄金法则可归纳为：

法则一：VDS必须满足最高工作电压×1.3倍，并考虑尖峰与温度衰减。

法则二：ID必须按实际壳温降额，脉冲工况需查Z_th曲线。

法则三：R_DS(on)按Tj_max评估，并迭代计算温升直至收敛。

法则四：Qg与Qgd决定开关损耗，驱动能力需匹配Qg / t_target。

法则五：Qrr在桥式拓扑中是关键，SiC优势不可替代。

法则六：热阻评估必须包含θ_jc、θ_cs、θ_sa全链路，并进行热仿真。

法则七：可靠性需通过AEC-Q101或JEDEC认证，并提供FIT率。

法则八：驱动电路必须验证Ig > 1.5×Qg / t_rise，并考虑负压关断。

法则九：所有工作点必须落在SOA曲线内，并保留30%安全裕量。

法则十：必须通过双脉冲测试验证动态性能，并用实测数据修正模型。

选型过程的本质是风险管理与系统优化。通过量化每个参数的容差，计算其对系统的影响，确保在最坏情况下仍有足够的安全裕量，这既是工程严谨性的体现，也是对产品质量与用户安全的承诺。
