什么是 SoC（System on Chip）？它和普通芯片有什么区别？

2025年5月份小米玄戒芯片发布会上，雷军把SOC芯片称之为大芯片，而其他的影像芯片、电池芯片、网络信号芯片等方面称之为小芯片！这也是我第一次看到这样的区分，这也就说明了一个问题，那就是在投入成本、在制程工艺、在研发困难度、在成品的影响力上都有很大的区别！接下来我们详细的来盘一盘SOC和其他的芯片有什么区别？

片上系统（System on a Chip，简称SoC）是一项将整个计算系统集成于单一芯片之上的卓越工程，其技术的复杂程度与资源投入之巨，在半导体领域堪称登峰造极，宛如该领域的珠穆朗玛峰一般令人瞩目。

以小米近期新发布的玄戒O1为例，这款采用第二代3纳米工艺的片上系统，在仅109平方毫米的面积内集成了190亿个晶体管。这一成就，恰似在指甲盖大小的空间里精心构建起一座功能完备的“电子城市”。与之形成鲜明对比的是，普通影像芯片的晶体管数量通常仅为其二十分之一。

投入成本：百亿级别的豪赌

片上系统（SoC）的研发成本之高昂，足以令绝大多数企业望而却步。相关数据表明，采用3纳米工艺的芯片，其设计与开发费用接近10亿美元。小米为玄戒O1这款片上系统累计投入已高达135亿元人民币，这一投入规模，近乎每年消耗34亿元人民币。如此高强度的投入，根源在于其复杂的系统集成工作。一颗旗舰级的片上系统，需要整合中央处理器（CPU）、图形处理器（GPU）、神经网络处理器（NPU）、图像信号处理器（ISP）等十余个核心模块，而每个模块都需要配备独立的研发团队。

与之形成鲜明对比的是，小米此前推出的澎湃C系列充电芯片，其研发成本约为2亿元人民币，仅为片上系统研发成本的六十七分之一。在量产压力方面，两者的差距同样显著。玄戒O1需要实现千万片的出货量，才能够摊平研发与生产成本；而影像芯片的单款产品出货量达到百万级规模时，便能够实现盈利。

制程工艺：先进制程的必争之地

片上系统（SoC）是推动半导体工艺迭代升级的核心驱动力。玄戒O1所采用的3纳米工艺，代表了当前民用芯片的最高技术水准。相较于5纳米工艺，其晶体管密度提升了70%，开关速度提高了15%。为了充分驾驭这一先进工艺，小米研发团队重新编写了480种标准单元库，并通过自主研发的边缘供电技术，将中央处理器（CPU）的超大核主频提升至3.9吉赫兹，成功突破了安谋国际（ARM）官方所限定的3.8吉赫兹上限。

反观电源管理芯片等“小芯片”，多数仍采用28纳米至14纳米工艺，对制造精度的要求较3纳米工艺低了一个数量级。这种工艺上的代差，使得片上系统在单位面积性能方面实现了对小芯片的压倒性优势。以玄戒O1为例，其神经网络处理器（NPU）的算力达到44万亿次每秒（TOPS），这一算力水平相当于22颗专用人工智能加速小芯片算力的总和。

研发难度：跨学科的系统工程

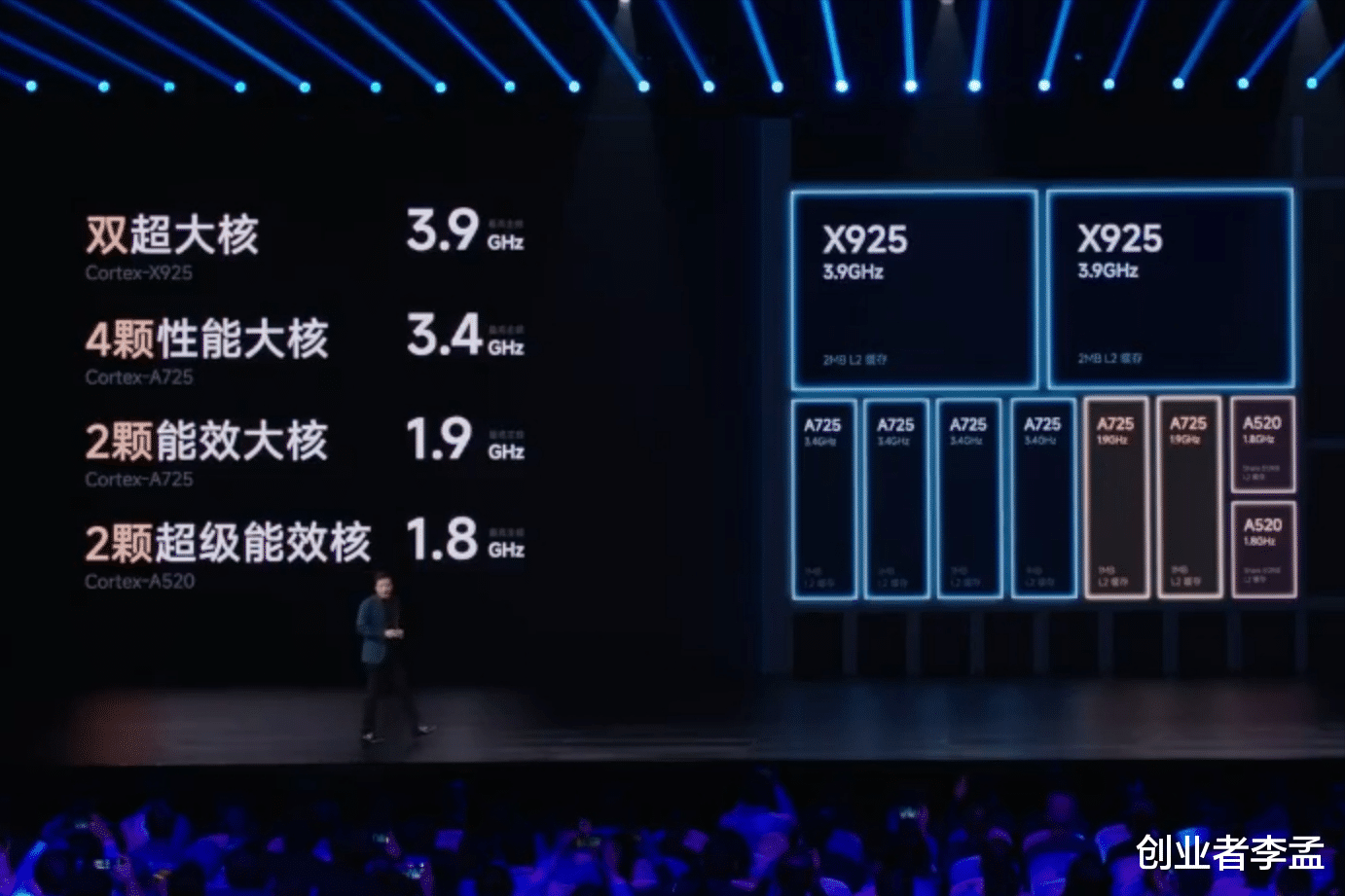

片上系统（SoC）设计可谓电子工程领域的集大成之作，它需要软件、硬件、结构、材料等多个学科的协同配合。在架构层面，玄戒O1创新性地采用了“2 + 4 + 2 + 2”四丛集中央处理器（CPU）设计。通过独立的硬件调度单元，将任务响应延迟从16毫秒降低至2毫秒。这样的系统级优化，需要一支超过500人的团队协作两年方可完成。

验证环节更是既耗时又耗力。在整个设计流程中，50% - 80%的时间都用于仿真验证。玄戒O1的验证用例超过1亿个，这一工作量相当于10款影像芯片验证工作量的总和。更具挑战性的是功耗控制。片上系统需要在指甲盖大小的面积上实现30瓦的稳定功率输出，其热设计的复杂程度堪比为中央处理器安装微型空调。

产品影响力：定义产品竞争力的核心

片上系统（SoC）直接决定了终端设备的性能上限。搭载玄戒O1的小米15S Pro在实验室跑分中突破300万分，于游戏场景下能够实现120帧的稳定运行。如此卓越的性能表现，令采用高通中端芯片的机型难以望其项背。更为关键的是其软硬件协同优势。小米凭借自研的片上系统，能够对MIUI系统进行深度优化，将应用启动速度提升20%，这是使用第三方芯片的厂商难以企及的。

从行业格局来看，片上系统的研发能力已成为科技公司的战略分水岭。全球范围内，仅有苹果、高通、联发科和小米四家厂商具备3纳米手机片上系统的量产能力。这种技术壁垒使得多数竞争对手只能在中低端市场展开争夺。
