城市排水管网作为 “地下血脉”，承担着防汛排涝、污水收集输送的关键职能，其运行状态直接关系城市安全与生态环境。当前，城市化进程中雨污混接、管道淤积、内涝频发等问题，对管网监测的精准性与实时性提出更高要求。监测系统的构建离不开核心硬件设备的支撑，各类专业化监测设备的应用，使管网运行数据可视化、管理精细化成为可能，以下结合监测需求与设备特性展开详细解析。

一、排水管网监测的核心诉求

管网监测以数据采集、传输、分析为核心，需实现水位、流速、流量等关键指标的实时捕捉，为防汛预警、污染防控、泵站调度提供科学依据。专业技术人员强调，监测系统需满足无人值守、长期稳定运行的要求，同时具备数据存储、异常报警、远程维护等功能，适配地下潮湿、温差较大的复杂环境，且需符合国家相关政策与行业标准，确保数据精准合规。

二、核心监测硬件设备详解

（一）雷达水位监测站：水位精准监测专用设备

雷达水位监测站由雷达水位计、锂电池供电系统（含 RTU）及不锈钢安装支架组成，模块化设计便于安装维护。雷达水位计采用非接触式测量，波束角仅 8°，可减少井壁干扰，7m 测量范围内精度达 ±3mm，支持 6-24V 宽电压供电，平均功耗低且具备温度补偿功能，在 - 35℃至 80℃环境中稳定工作。

供电系统集成多种通讯模块，可通过 GPRS、4G、短消息等方式传输数据，本地支持 256GB TF 卡存储，通讯中断时数据不丢失，远程可实现参数配置、程序升级，本地可通过 USB 或 WIFI 导出数据。安装时需水平固定于检查井中间位置，支架采用撑杆设计，兼顾信号传输与后期维护便利性。

（二）超声波流量监测站：流速流量监测核心设备

超声波流量监测站主打流速与流量精准监测，由多普勒超声波流量计、锂电池供电系统及可拆卸支架构成。流量计为接触式测量，流速量程 0.02-5m/s（可扩展），流量测量范围 0.001m³/h 至 999999999m³/h，适配不同管径需求，同步监测水体温度（-20℃至 65℃），精度 ±0.5℃。

供电系统具备多接口设计，支持多种通讯方式，默认每 5 分钟采集一次数据，异常时自动提频报警，休眠机制延长续航。安装时流量计固定于管道低端，供电系统置于井口，支架可拼接延长，适配不同井深。

（三）复合型超声波流量监测站（含水位功能）

该设备整合多普勒超声波流量计与雷达水位计，既监测流速流量，又覆盖窨井水位监测，弥补单一设备监测盲区。核心硬件参数与两类单一设备一致，供电系统统一供电并传输数据，支持数据迁移与多平台对接，扩展接口可接入更多传感设备。

工作时间隔采集数据，异常触发高频上传与报警，安装方式与超声波流量监测站一致，雷达水位计固定于井口位置，全面捕捉管网运行状态。

三、监测站点布设与安装规范

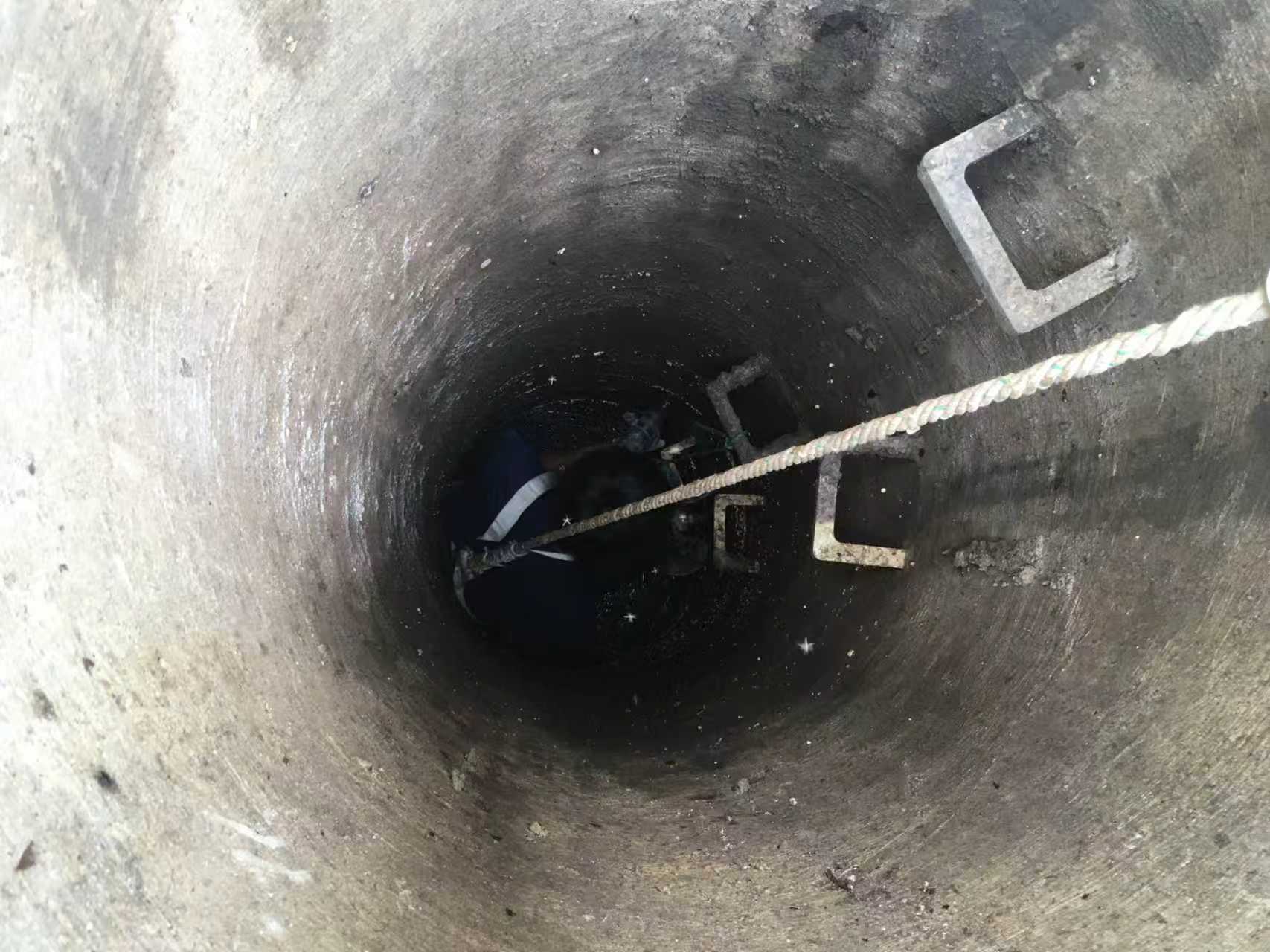

布设需结合管网功能，主管线、汇流节点侧重流量水位双监测，居民区、商业区以水位监测为主。安装时需避开管道弯曲、跌水等干扰区域，选择水面平缓段，与管道拐点保持至少 10 倍管径距离，检查井结构需稳固，避免影响设备固定与测量精度。

四、实践应用价值

此类设备已在多地管网项目中落地，汛期预警减少内涝损失，旱天监控优化泵站调度、防范偷排，积累的数据为管网建模与智慧水务决策提供支撑，推动管网管理从经验驱动向数据驱动转型。
