在水文监测技术快速发展的当下，水文缆道雷达波测流设备凭借精准高效的测流能力，成为河道流量监测领域的核心装备。该设备整合微波探测技术、自动化控制技术与数据传输技术，能在复杂水文环境中实现流量实时监测，为水文预报、水资源管理提供可靠数据支撑。水文监测领域专家指出，这类设备的广泛应用推动传统人工测流模式革新，使监测效率与数据精度显著提升。

一、设备工作原理

水文缆道雷达波测流设备的核心工作逻辑基于多普勒效应与流速面积法，技术人员以双轨钢丝绳导轨为基础搭建稳定测流平台。两根间距 300mm、直径不小于 5mm 的 304 不锈钢钢丝绳被固定为导轨，一端锚定在设备操作间横梁，另一端延伸至河对岸并通过转向轮悬挂配重块，配重块的重力使钢丝绳在热胀冷缩情况下仍保持稳定垂度，为雷达运行车平稳运行提供保障。

雷达运行车集成雷达测速探头、驱动电机、锂电池、无线通信模块等关键部件，工程技术人员赋予其承载与移动功能。系统接收到测流指令后，雷达运行车通过驱动轮沿导轨移动至预设测流垂线位置，到位信号经无线电台反馈至系统控制器，雷达测速探头随即启动工作。探头发射 24GHz 微波信号至水流表面，反射信号携带流速信息返回，通过多普勒频移计算得出水面流速数据。

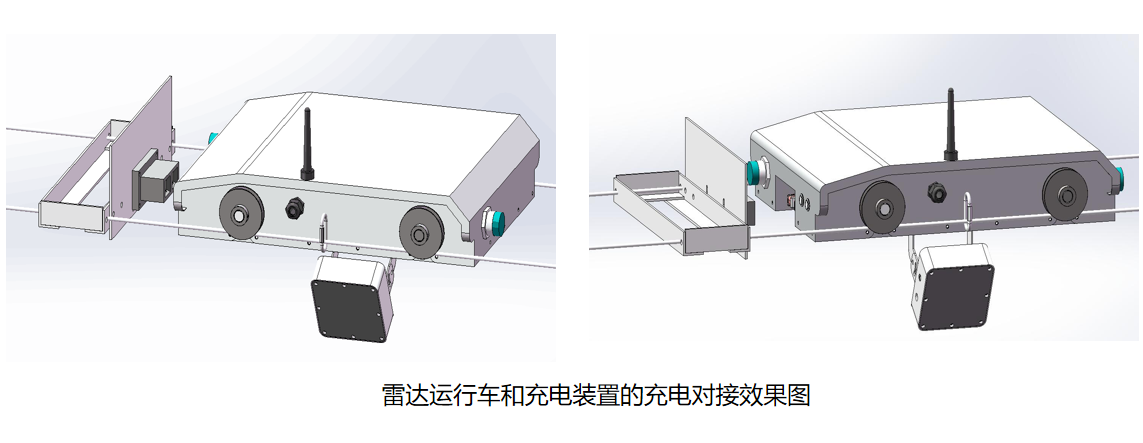

系统控制器同步采集水位计传输的水位信息，将流速与水位数据发送至流量计算终端。结合测流断面几何参数，通过流速面积法推算断面流量 —— 各垂线流速平均值与对应过水面积乘积之和即为断面实时流量。测流任务完成后，雷达运行车自动返回室内充电装置，通过双交叉式充电结构接入电源，为下次工作储备能量。

二、系统核心组成

（一）硬件核心部件

导轨钢丝绳采用 304 不锈钢材质，直径≥5mm 的规格保障抗拉强度，15-20kg 的水泥配重块按河道跨度合理配置，100m 跨度河道每根钢丝绳需悬挂 10 块左右配重以维持导轨稳定。雷达运行车采用 4 轮驱动设计，车身由不锈钢与铝合金打造，重量控制在 10kg 以内，20AH 大容量锂电池提供动力，直线运行距离误差率不超过 0.2%，低温、低电量等异常情况下可自动返程并上报故障信息。

雷达电波流速仪作为核心感知设备，有效探测距离达 0-40m，测量范围覆盖 0.1-40m/s，测量精度达 ±1%，IP67 防护等级使其能在恶劣环境中稳定工作。RTU 遥测终端机承担数据传输与指令接收功能，配备多类型接口可兼容不同传感器，16M 内置存储与最大 256G 扩展存储满足海量数据存储需求，待机电流小于 1mA 的低功耗设计延长设备续航。供电系统采用太阳能浮充结合蓄电池的模式，蓄电池可保障连续 45 天阴雨天正常运行，太阳能板能在 2 个晴天内将其充满，市电可作为补充供电方式。

（二）软件功能模块

数据处理软件以云数据展示平台形式呈现，支持多站点管理、实时数据查看、历史数据查询与导出功能，工作人员可通过平台查看水位、流速、流量过程曲线并修正异常数据。软件兼容 SL651-2014 水文通讯规约，能与省中心服务器实现数据交互，定时报送测次时间、垂线参数、流速、水位、流量等核心数据。

控制软件具备多种测流模式设置功能，定时施测模式按预设时间启动测流，加密施测模式在水位变幅超过 ±0.5m 时自动增测，低水位与低温停测模式可保护设备免受损坏。远程控制功能允许工作人员在非测流时间手动增加测次、修改测流参数，系统自动校时功能确保时间与北京时间同步，保障数据时间标签准确性。

三、系统实际应用

在常规水文站日常监测中，该设备可替代传统人工测流方式，覆盖 20-200m 宽度河道断面，能在暴雨天、低温等复杂气象条件下稳定工作，测得数据可直接用于日平均流量与水位表推算，满足水文资料整编规范要求。汛期洪水来临之际，设备加密施测模式可实时捕捉流量峰值与谷值变化，测流数据经 GPRS 公网快速同步至各级防汛指挥平台，为决策者制定防洪调度方案提供精准支撑。

环保排污监测中，设备可对污水排放口附近河道流量进行监测，结合水质监测数据推算污染物排放量，为环境监管提供依据。水资源管理领域，该设备能长期跟踪河道流量变化，掌握水资源时空分布特征，为水资源开发利用、水量调度分配提供数据支持。水利工程建设与运行期间，设备可对施工区上下游河道流量进行实时监测，确保工程施工不影响河道行洪安全，同时为工程设计优化、运行效果评估提供基础数据。
