在电路原理图的世界里，符号是工程师的通用语言，承载着器件结构、工作原理与电气特性的浓缩信息。MOSFET作为功率与信号处理的核心器件，其符号表示不仅是图形标识，更是沟道类型、导通机制、工作模式等物理特性的可视化表达。增强型与耗尽型MOS管在符号上的微妙差异，直接反映了二者导电沟道"有无"的本质区别。准确识别这些符号差异，是正确读图、合理选型、避免设计错误的前提。本文将从符号构成要素、国际标准体系、识图实战技巧三个层面，系统解析两种器件符号的细微差别与深层含义。
二、符号基本构成要素
2.1 核心符号框架
MOS管符号由三个基本电极构成：栅极（Gate）、源极（Source）、漏极（Drain）。栅极用一条平行于沟道的短线表示，源极与漏极是从沟道两端引出的直线，三者构成符号主体。衬底电极（Bulk/Substrate）通常与源极短接，在分立器件符号中常省略，或在源极处引出垂直短线表示。
符号方向约定：源极通常置于下方，漏极在上方，栅极位于左侧，电流方向由漏极流向源极（N沟道）。这种布局符合从上到下的电位递减习惯，便于识图。
2.2 沟道线的关键差异
沟道线是区分增强型与耗尽型的核心标识。增强型MOS管的沟道线由三段虚线或断开的线段组成，形象地表示"沟道不存在"的常态，只有当栅极施加足够电压后，沟道才"连接"起来。这种断开式设计直观地传达了"需要增强才能导通"的物理机制。
耗尽型MOS管的沟道线则为连续实线，明确表示零栅压下沟道已存在，器件处于导通状态。实线象征着先天的导电通路，区别于增强型的"后天形成"。
这一差异在识图时具有决定性作用。看到虚线沟道，可立即判断为增强型；看到实线沟道，则为耗尽型。无论后续电极如何变化，这一规则始终成立。
三、箭头方向：沟道类型的身份信息

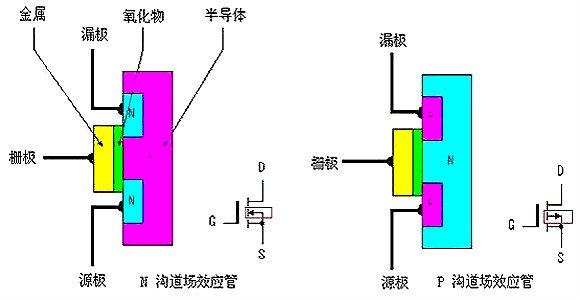

3.1 N沟道与P沟道的箭头规则
衬底端的箭头方向标识沟道类型。箭头指向沟道表示N沟道（电子导电），因为N沟道器件的P型衬底中，多数载流子为空穴，箭头方向代表空穴流动方向，从P衬底指向N沟道。箭头背离沟道表示P沟道（空穴导电），P沟道器件的N型衬底中，多数载流子为电子，箭头背离沟道表示电子流动方向。
这一规则与二极管符号的PN结箭头方向逻辑一致，均表示多数载流子的流动方向。识图时，先观箭头定沟道类型，再看沟道线虚实定工作模式。
3.2 四象限符号矩阵
综合沟道线与箭头，可得到四种基本符号：N沟道增强型（虚线沟道+指向箭头）、P沟道增强型（虚线沟道+背离箭头）、N沟道耗尽型（实线沟道+指向箭头）、P沟道耗尽型（实线沟道+背离箭头）。这四种符号构成完整的MOS管符号家族，任何MOS管原理图均可归入其一。
四、栅极符号细节与驱动暗示
4.1 栅极结构表示
栅极短线与沟道之间留有微小间隙，表示氧化层隔离。间隙宽度在符号中通常不严格按比例，但存在间隙这一特征明确传达了栅极的绝缘性质，区别于双极型晶体管的直接接触。
增强型栅极短线通常标注"G"，部分简化符号省略字母，仅以位置标识。耗尽型栅极有时会在短线中间加一小圆圈或标注"V_p"，暗示其夹断电压特性，但这种表示并非国际标准，更多见于教学图示。
4.2 驱动电压极性暗示
符号本身不直接标注驱动电压极性，但通过沟道线虚实间接暗示。增强型需要正向栅压（N沟道为正，P沟道为负）才能导通，这在符号中体现为"从无到有"的虚线沟道。耗尽型需要反向栅压（N沟道为负，P沟道为正）才能关断，符号的实线沟道暗示"从有到无"需反向操作。
经验丰富的工程师看到增强型符号，会本能地意识到驱动电路需单极性正电源（N沟道）或负电源（P沟道）；看到耗尽型符号，则会即刻思考双极性驱动电源设计，这种潜意识反应正是符号语言的工程价值所在。
五、源漏极标识与电流方向
5.1 源极与漏极的区分
MOS管符号中源极与漏极通常不标注字母，但通过衬底箭头位置或寄生二极管可区分。箭头位于源极端，因为衬底与源极在内部短接。部分符号在源漏间绘制寄生二极管，二极管阴极指向N沟道的漏极，阳极接源极，这一细节明确了电极身份。
5.2 电流方向约定
N沟道器件电流从漏极流向源极，符号中电子流动方向与常规电流方向相反，但电路分析时仍遵循漏到源的外部电流方向。P沟道则电流从源极流向漏极。这一约定在H桥、三相桥等复杂拓扑中至关重要，错误的电流方向判断会导致驱动逻辑设计失误。
六、国际标准体系差异
6.1 IEEE标准符号
IEEE Std 315标准规定增强型沟道线为虚线，耗尽型为实线，箭头方向如前所述。此标准在北美工程图纸中广泛应用，符号相对简洁，省略衬底电极，突出功能性。
6.2 IEC标准符号
IEC 60617标准更为严谨，强制要求绘制衬底电极，且耗尽型符号在实线沟道基础上，栅极短线与沟道重合部分加一小段垂直短划，明确标识"预置沟道"这一特征。IEC标准在欧洲及国际项目中使用，符号信息更完整，但绘图稍复杂。
6.3 中国国家标准
GB/T 4728等效采用IEC标准，符号与IEC一致。国内教科书与工程图纸普遍遵循此规范，强调衬底引出，增强型沟道线间断，耗尽型实线加短划。
识图注意：面对不同标准图纸，优先识别沟道线虚实，再确认箭头方向，基本可准确判断器件类型。若符号旁标注"E-MOS"或"Depl"，则为文字辅助说明。
七、简化符号与常见变体
7.1 简化符号规则
在密集布线的电路图中，常省略衬底电极与箭头，仅用沟道线虚实区分。N沟道增强型仅用三段虚线加栅极，P沟道增强型虚线旁加一小圆圈（表示逻辑非，暗示P型）。耗尽型用实线沟道，N沟道无额外标记，P沟道加圆圈。
这种简化虽节省空间，但丢失了箭头方向信息，需配合电路上下文判断沟道类型。在功率电路中，通常保留箭头以避免误读。
7.2 功率器件特殊标记
功率MOSFET符号常在漏极或源极标注"Tab"或"Case"，表示金属散热片电气连接。TO-247封装中Tab通常与漏极连通，这在符号中用漏极短线加粗或标注"D=Case"表示。此细节对安装绝缘与EMI设计影响重大。
八、识图实战技巧
8.1 快速识别四步法
第一步：定位沟道线。寻找源漏间的横向线段，判断虚实。虚线必为增强型，实线则为耗尽型。
第二步：确认箭头。查看衬底端箭头方向，指向沟道为N沟道，背离为P沟道。若箭头缺失，观察电路电源极性辅助判断。
第三步：识别电极。根据箭头位置确定源极，栅极在左侧，漏极剩余端。
第四步：联想驱动。增强型思考正向驱动电压，耗尽型思考反向夹断电压，形成完整器件工作图景。
8.2 典型电路符号语境
在H桥电机驱动图中，四个管子符号成对称布局。上方两个管子漏极接电源正，源极接电机端；下方两个管子漏极接电机端，源极接地。所有管子沟道线均为虚线（增强型），箭头两上两下（两N两P）。若其中一个管子误画为实线，可立即识别为耗尽型，驱动电路需重新设计，否则无法可靠关断。
在音频功放输出级，常见互补对管符号，N沟道增强型与P沟道增强型栅极相连，源极均接输出端。若此处使用耗尽型，符号变为实线沟道，偏置电路需额外提供负电压，增加了复杂度。
九、常见误区与错误辨析
9.1 虚线与实线混淆
最常见的错误是将虚线沟道误读为"接触不良"或"可选器件"，实线误认为"必须导通"。正确理解是虚线表示"条件导通"，实线表示"常态导通"。
9.2 箭头方向误判
初学者易将箭头方向误解为电流方向。需牢记箭头表示多数载流子流动方向，P衬底指向N沟道，N衬底背离P沟道。电流方向需根据沟道类型另行判断。
9.3 耗尽型符号罕见导致的误用
由于耗尽型器件应用稀少，许多工程师不熟悉其实线符号，面对实线沟道符号时，可能误判为"绘图错误"而改用增强型，导致电路功能失效。在音频功放设计中，若将耗尽型输出管换为增强型，因偏置电路不兼容，会产生严重交越失真。
9.4 简化符号信息丢失
过度简化导致箭头与衬底均省略时，仅凭沟道线无法判断沟道类型。此时必须依赖电路中电源极性、驱动信号极性等上下文信息综合判断。建议在关键功率路径保留完整符号。
十、符号标注的工程惯例
10.1 参数标注位置
符号旁通常标注型号（如2N7002、IRFP540N）、耐压电流（如60V/200mA）或关键参数。型号后缀"N"表示N沟道，"P"表示P沟道。耗尽型器件型号较少，如2N3821、J202等，均为J开头（Junction FET传统命名）。
10.2 引脚编号与布局
原理图符号引脚顺序不反映实际封装布局。TO-220封装中，1脚为栅极，2脚为漏极，3脚为源极，Tab与漏极连通。符号中通常不标注引脚号，但在PCB封装设计中必须严格对应。
10.3 文字说明补充
复杂图纸中，耗尽型管旁常加注"Depletion"或"Normally ON"提示。增强型加注"Enhancement"或"Normally OFF"。这种文字辅助在跨国团队协作中尤为重要，避免符号标准理解差异。
十一、现代EDA工具中的符号规范
在Altium Designer、Cadence等EDA软件中，MOS管符号库严格遵循IEEE或IEC标准。增强型符号名为"NMOS_E"或"PMOS_E"，耗尽型为"NMOS_D"或"PMOS_D"。库中符号包含仿真模型链接，类型设置错误会导致仿真结果严重偏离实际。
KiCad等开源工具提供可自定义符号，但建议遵循标准。参数化符号可设置变量如V_th、R_DS(on)，在原理图中动态显示，提升图纸信息密度。
十二、符号演变历史
早期MOS管符号（1970年代）曾用箭头直接表示电流方向，导致混淆。1980年代IEEE统一为载流子方向。耗尽型符号最初在实线沟道上加"短横线"表示预置沟道，后简化为纯实线，但IEC保留了短横线标记。
近年来，随着功率器件发展，符号中加入二极管表示体二极管，加入电阻表示R_DS(on)，但这些非标准扩展需谨慎使用，避免图纸混乱。
十三、教学与培训中的符号记忆法
记忆口诀："虚断实通看沟道，箭头向背定NP。增强正压才开通，耗尽负压才关住。"
图形联想：增强型虚线沟道想象为"断开的河流"，需筑坝（栅压）蓄水方能连通；耗尽型实线沟道想象为"畅通的水道"，需筑坝拦截（负栅压）才能断流。
颜色编码：在教学中可用红色表示增强型（需能量激活），绿色表示耗尽型（常态工作），辅助视觉记忆。
十四、结论
增强型与耗尽型MOS管的符号差异，本质上是器件物理机制的图形化宣言。虚线沟道与实线沟道的一字之差，决定了驱动电路的设计方向、系统功耗的基准水平、以及应用场景的适配边界。箭头方向作为沟道类型的身份编码，与沟道线虚实共同构成器件识别的"二维条形码"。
在工程实践中，准确解读符号不仅是识图能力，更是设计思维的起点。看到虚线，即刻联想单极性驱动电路与零功耗关断；看到实线，立刻思考双极性电源与静态电流影响。这种符号到电路的自动映射，是资深工程师的核心素养。
面对国际标准差异、简化符号陷阱、以及耗尽型符号的罕见性，设计者需保持警惕，养成"四步识图法"习惯，必要时用文字标注强化符号信息。在EDA时代，符号库的标准化使用与仿真模型匹配，比手绘时代更为重要，符号设置错误将导致从设计到生产的连锁失误。
最终，符号是器件的"脸庞"，虚线与实线是其最显著的面部特征。读懂这张脸，才能深入其"内心"（物理机制），设计出高效可靠的电路。从符号出发，回归物理，这是电子设计的基本功，也是工程智慧的体现。
