来说说镀锌桥架哈，这可是金属桥架里的主流，在结构设计上得跟不同电缆敷设要求对上号，像布线密度、检修方不方便、能承受多大重量这些都得考虑进去。它主要有槽式、托盘式、梯式、网格式这四大核心结构类型，每种的样子、特点还有适用场景都差挺多的，下面我给你详细唠唠。

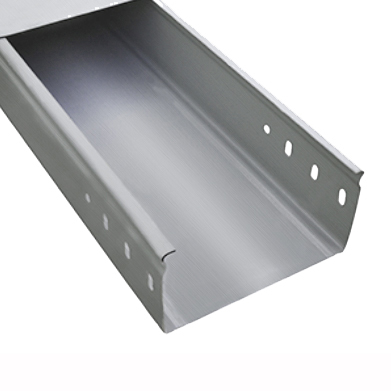

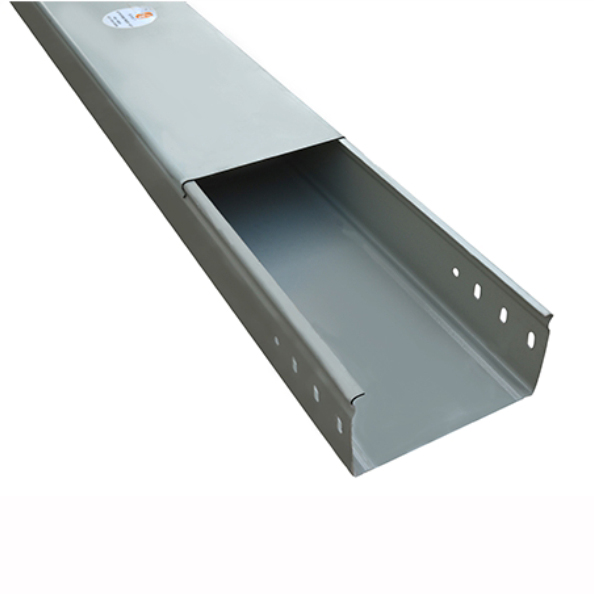

先讲讲槽式镀锌桥架，它是封闭式结构。这槽式桥架啊，样子是全封闭的槽型，有底板和两侧的侧板，有些还带能拆下来的盖板呢。侧板高度一般是50mm、100mm、150mm这些规格，截面要是没盖板就是“U”型，有盖板就是“□”型。它的设计挺讲究，侧板和底板大多是一体成型或者焊接在一起的，盖板用卡扣或者螺栓固定，这样就能全封闭起来保护电缆。有些产品会在侧板上留散热孔，这是给高温环境用的，还有的留穿线孔，方便引出分支电缆。
槽式桥架适合不少场景呢。像那种得防粉尘、不让异物进去的环境就挺合适，比如说电子厂房、纺织车间，在纺织车间能防止纤维缠住电缆；还有配电室，能避免灰尘影响电缆绝缘。要是敷设敏感型电缆，像控制电缆、信号电缆，用它也不错，能防止外界电磁干扰，还能避免电缆外皮被弄坏。另外，在潮湿或者轻度腐蚀的环境里，像地下室、地下车库，它封闭的结构能减少水汽、盐雾直接碰到电缆，再加上热镀锌层，更能提升耐腐蚀性。
不过槽式桥架也有优缺点。优点就是防护性特别强，抗干扰能力好，防尘防水效果杠杠的。但缺点也挺明显，因为它是无孔结构，散热性不太好。要是布线密度太高了，就得专门考虑散热设计，而且成本比梯式或者托盘式的要高那么点。

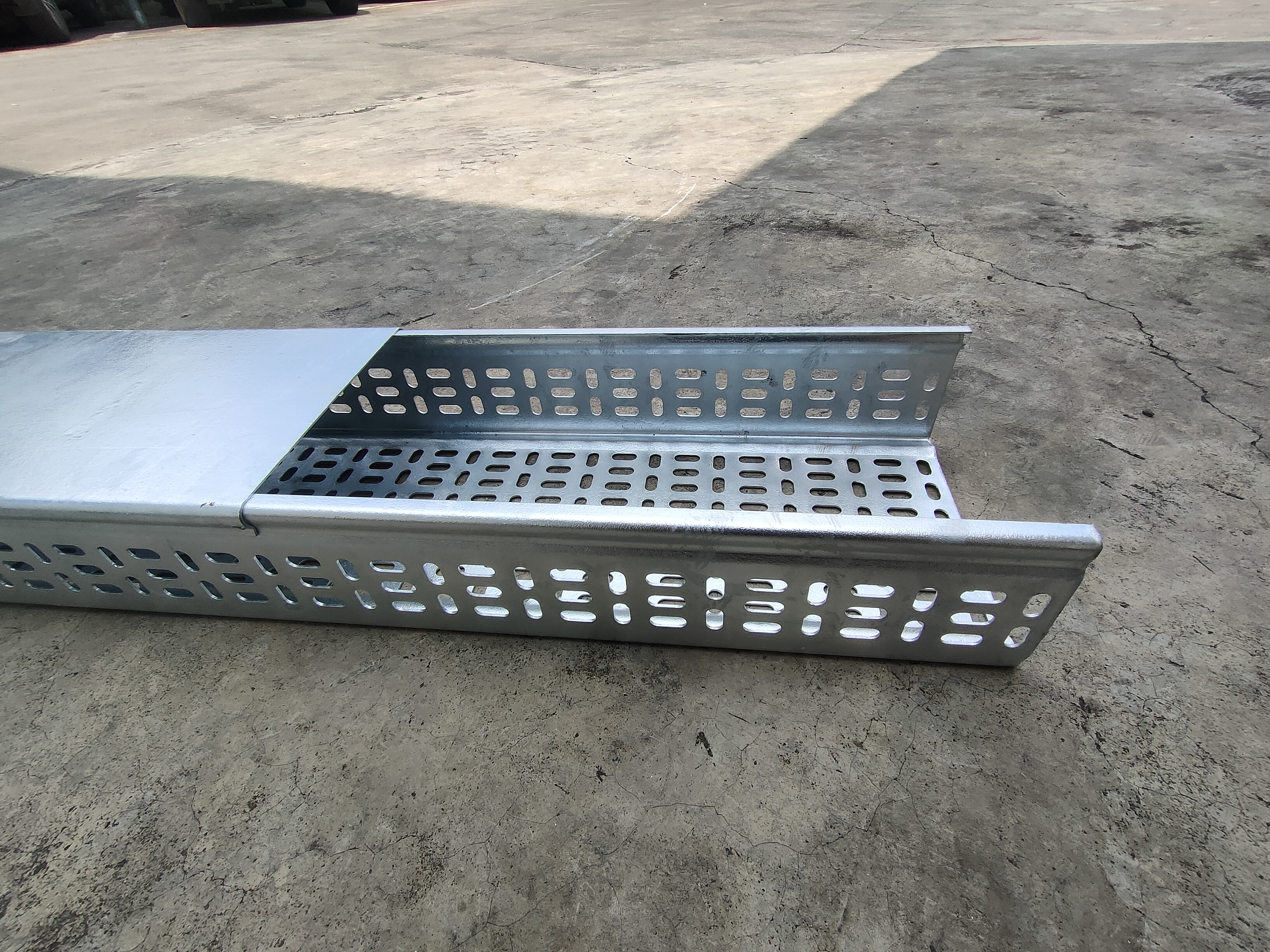

再说说托盘式镀锌桥架，这是半开放式结构。它的样子是有个带均匀分布圆形或者长条形散热孔的底板，还有两侧侧板，有的没有盖板，有的可以选配能拆的盖板。底板的孔径一般在Φ8 - 12mm，孔间距10 - 20mm，截面是“U”型。它的核心设计是底板开孔率大概在30% - 50%，这样既能防护又能散热。侧板还会预留连接孔，方便和弯头、三通这些配件接起来。有些产品在底板边缘会做翻边处理，能让承载强度更大。
托盘式桥架适用的场景也不少。要是敷设动力电缆、低压电缆，像工业厂房的车间主电缆、办公楼的强电竖井布线，就挺合适，因为这类电缆发热量大，它开孔的结构能让散热效率更高。要是需要定期检修的地方，用它也方便，半开放的结构能很容易观察电缆的状态，不用拆盖板就能做些简单的维护，比如检查电缆接头温度。还有那种中等防护需求的环境，像商场吊顶、普通厂房，既能防尘，又不会因为完全封闭导致散热问题。

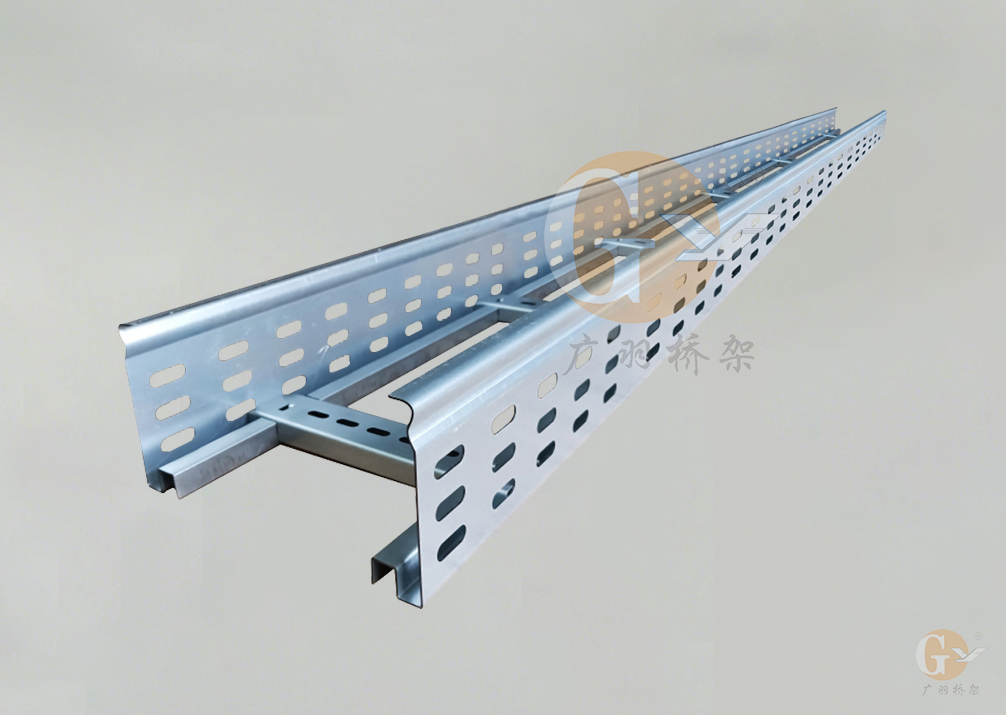

接着讲讲梯式镀锌桥架，这是开放式结构。它的样子像个梯子，由两侧纵向的侧板，一般是C型钢或者角钢，还有横向的“梯档”，是圆钢或者扁钢组成。梯档间距一般是150mm、200mm、300mm。整个桥架没有底板和盖板。它的核心设计是梯档和侧板通过焊接或者螺栓固定，结构刚性很强。要是重载场景，侧板还能设计加强筋。有些产品的梯档表面做了防滑处理，方便检修人员踩上去。
梯式桥架适合一些特定场景。要是敷设大直径、重负荷的电缆，像高压电缆，单根直径≥50mm的，还有多根并行的动力电缆，像钢铁厂、化工厂的车间主电缆，就特别合适。因为它开放式结构没有散热阻碍，重量又轻，承载能力还强。要是在高空或者大跨度敷设，像户外电缆桥架，跨度≥6m的，还有厂房高空布线，它轻量化的设计能减少支架的负荷，而且在户外风阻小，抗风能力强。另外，在那种需要强散热的环境里，像冶金车间、锅炉房附近，电缆一直处在高温环境，它开放式结构能快速散热。
梯式桥架优点可不少，散热性那叫一个绝佳，重量轻不说，承载能力还强，成本也低。布线和检修都特别方便，直接能从梯档间穿线。不过它缺点也明显，防护性基本没有，防尘、防水都不行，特别容易受外界异物影响，像老鼠咬啊，粉尘堆在上面啊，所以像洁净、潮湿或者强粉尘的环境就不适合用它。

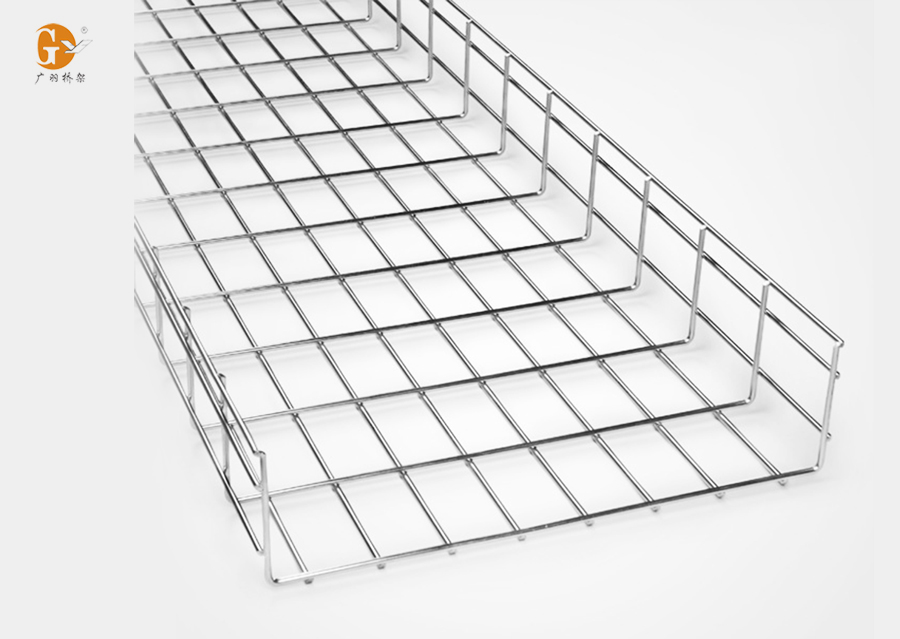

最后说说网格式镀锌桥架，它是网格状开放式结构。这个桥架是用直径 2 - 4mm 的镀锌钢丝焊接或者编织成网格状的面板，然后和两侧的金属框架，就是镀锌钢板拼接起来的。网格孔径一般是 20×20mm、30×30mm，整体看就像个 “平板网格”。它核心设计是网格结构开孔率超高，起码≥70%，重量只有同规格托盘式桥架的三分之一到二分之一。框架和网格连接得很牢固，还能按照需要裁剪长度，灵活性特别高。
网格式桥架适用的场景也挺有特点。要是对洁净和美观有要求的场景，像写字楼吊顶、酒店大堂、展览馆这些地方就挺合适。因为它网格结构通透又轻便，不会挡住天花板采光，而且打扫起来容易，没有积尘的死角。要是敷设轻型电缆，像弱电电缆，网络线、电话线，还有照明线路，单根重量≤10kg 那种，布线密度低、也没有重载需求的场景，用它正合适。还有在狭小空间布线，像设备内部、机柜周边的短途电缆，它网格结构能灵活弯曲，有些产品还能轻度折弯，能适应特别复杂的安装路径。
网格式桥架优点挺突出，又轻又能散热，看着还美观，安装灵活，打扫也方便。但缺点就是承载能力太弱，只适合轻型电缆。防护性也差，防尘防水都做不到，而且还容易被尖锐的东西勾住，所以得特别注意避免机械碰撞。
下面给你列个各结构类型核心参数对比的表，这样能看得更清楚：
结构类型 防护等级（防尘 / 防水） 散热性 承载能力 适用电缆类型 典型场景
槽式 ★★★★☆（封闭，可防溅水） ★☆☆☆☆ 中 控制电缆、信号电缆 电子厂房、配电室
托盘式 ★★☆☆☆（半开放，防尘） ★★★★☆ 中 - 高 动力电缆、低压电缆 工业厂房、办公楼强电
梯式 ★☆☆☆☆（全开放，无防护） ★★★★★ 高 高压电缆、重载电缆 化工厂、户外大跨度
网格式 ★☆☆☆☆（全开放，无防护） ★★★★★ 低 弱电电缆、照明线路 写字楼、洁净展厅
给你几条选择建议哈。要是按照电缆特性选，像敏感的控制电缆或者信号电缆，就选槽式；发热量大的动力电缆或者高压电缆，就选梯式或者托盘式；轻型弱电电缆就选网格式。要是按照环境防护选，需要防尘防水的就选槽式，普通环境选托盘式，开放或者高温环境选梯式，对洁净美观有要求的场景就选网格式。要是按照承载需求选，重载的就选梯式，记得选加厚侧板的那种；中载的选托盘式或者槽式；轻载的就选网格式。这下你是不是对镀锌桥架各类型了解得差不多啦 。
