今天教大家制作一个简单的仪表盘图表。

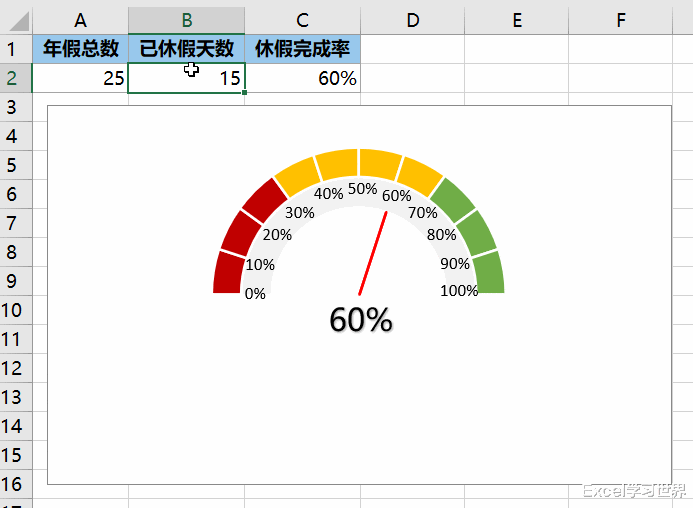

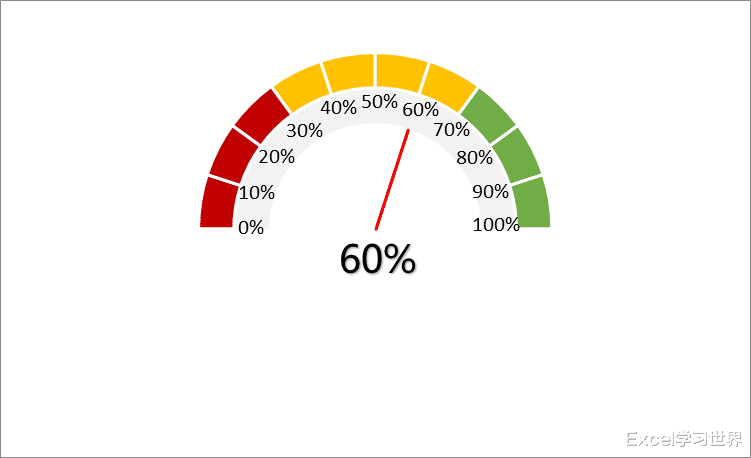

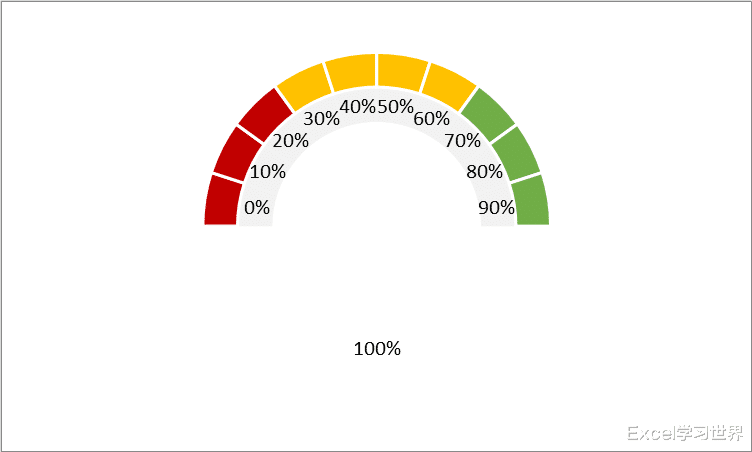

案例：根据下图 1 中的休假完成率设置出仪表盘图表，效果如下图 2 所示。

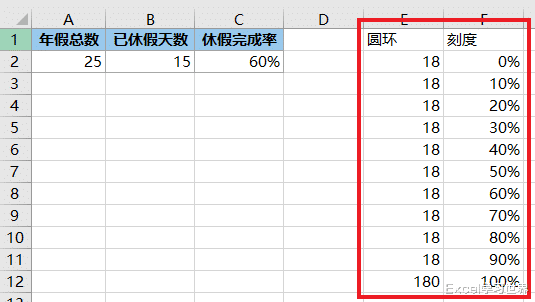

1. 如下图所示设置圆环和刻度数据。

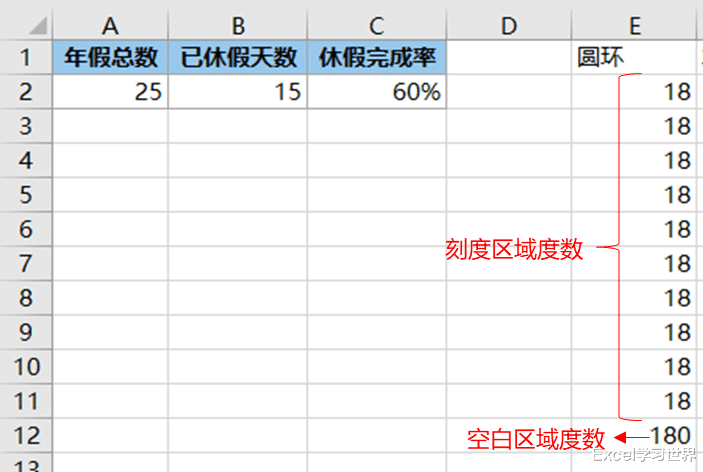

圆环区域解释：
将圆环的数据分成两部分，最下方的是空白区域的度数；
其余区域之和为刻度区域总度数；
本案例我设置了一个半圆的仪表盘，即上下各 180 度，如果大家需要设置的度数不同，则需要相应调整数值；
需要有多少分区，刻度区域就设置多少行；
刻度区域的每单元格的值为刻度区域总度数除以分区数；

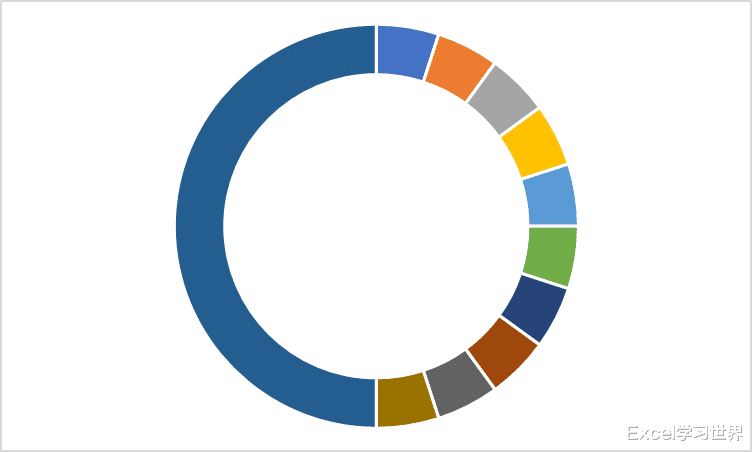

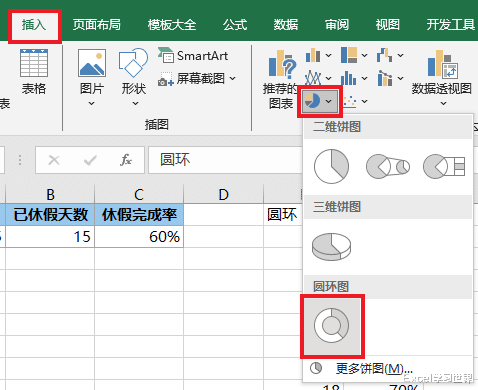

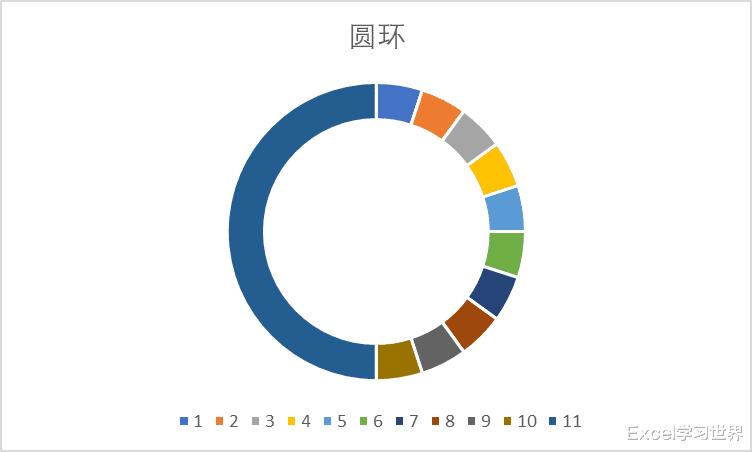

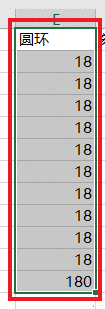

2. 选中 E 列的数据 --> 选择任务栏的“插入”-->“饼图”-->“圆环图”
3. 删除标题和图例。

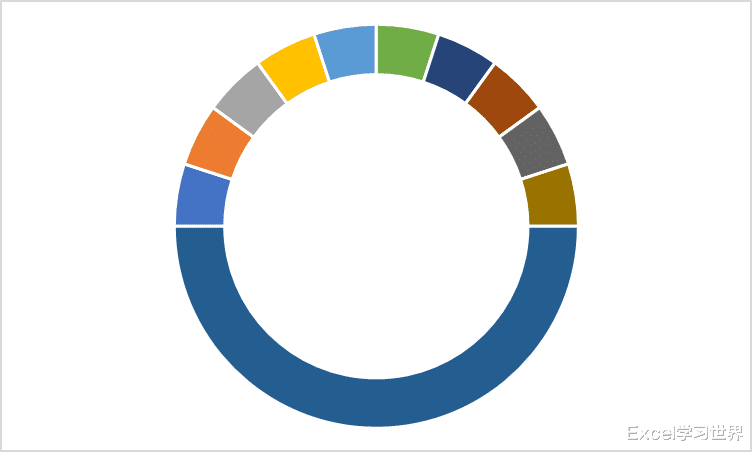

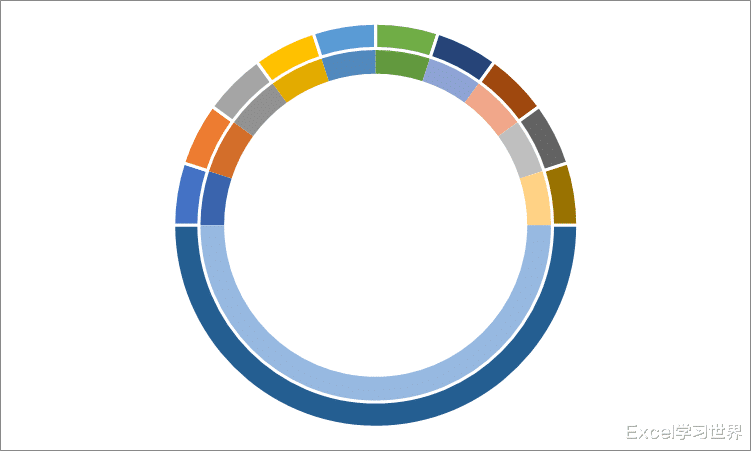

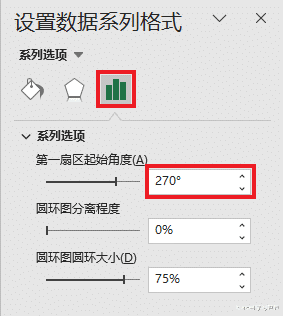

4. 双击图形区域 --> 在右侧的设置区域中将“第一扇区起始角度”设置为 270 度。
* 如果你们的仪表图不想设置成半圆，那么要根据实际的需求调整起始角度。

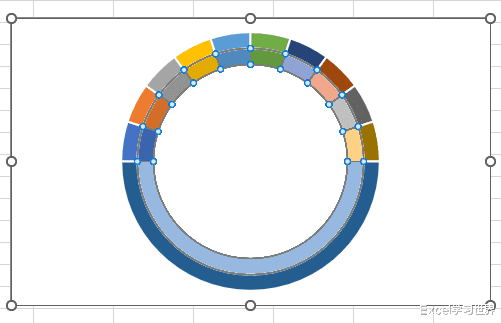

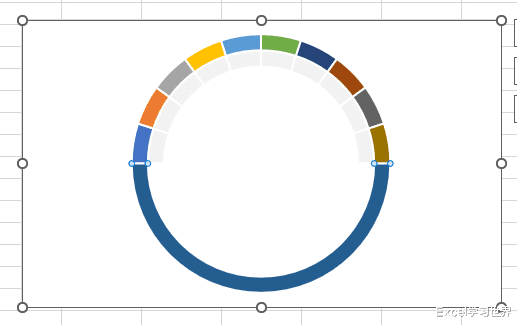

5. 选中图形区域 --> 按 Ctrl+C、Ctrl+V 复制图形

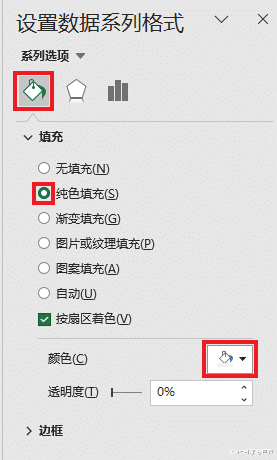

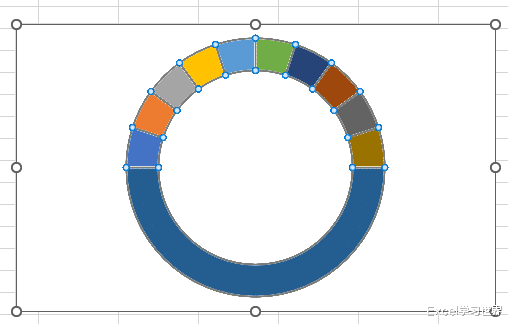

6. 选中内侧的圆环 --> 将填充色设置为浅灰色

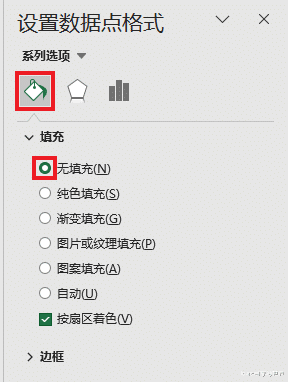

7. 选中内圈下方的半圆 --> 将填充色设置为“无填充”

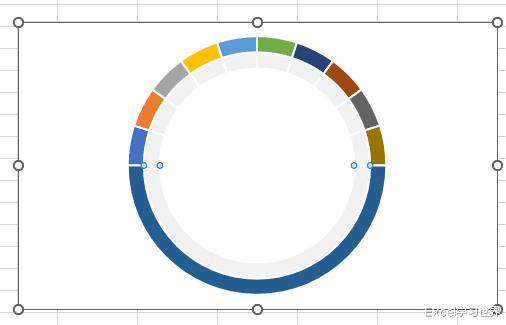

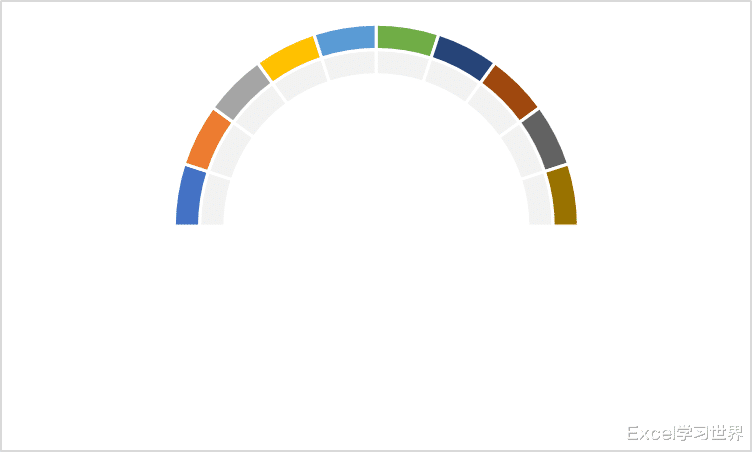

8. 用同样的方式将外层圆环下方的半圆设置为无填充色。

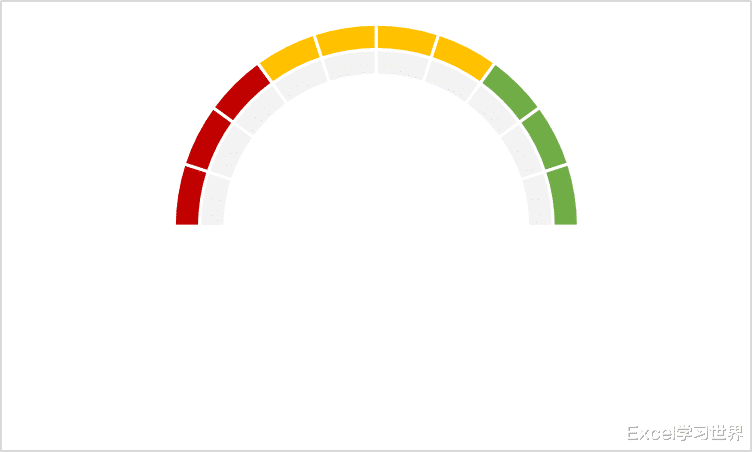

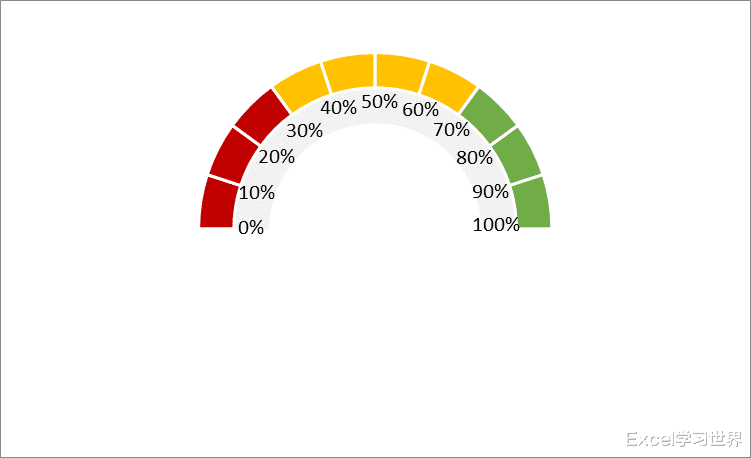

9. 根据需要设置外圈的仪表盘颜色。

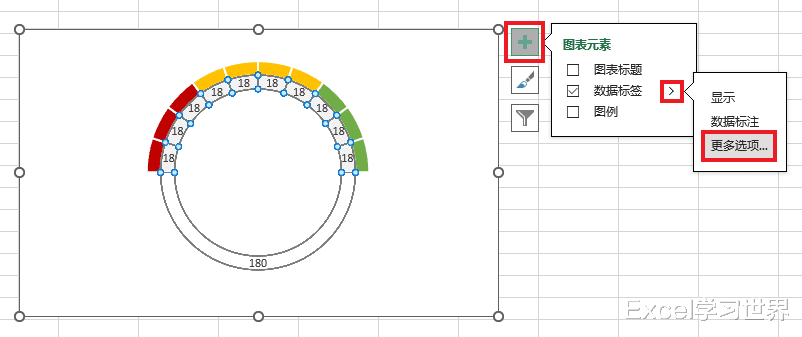

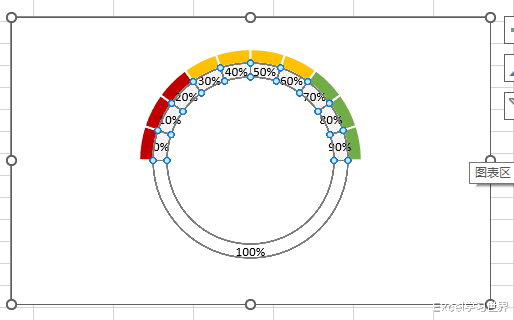

10. 选中内圈的圆环 --> 点击图表右上角的“+”号 --> 选择“数据标签”-->“更多选项”
11. 在右侧的“标签选项”区域选择“单元格中的值”

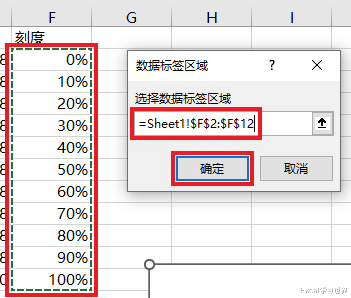

12. 在弹出的对话框中选择刻度区域的值 --> 点击“确定”

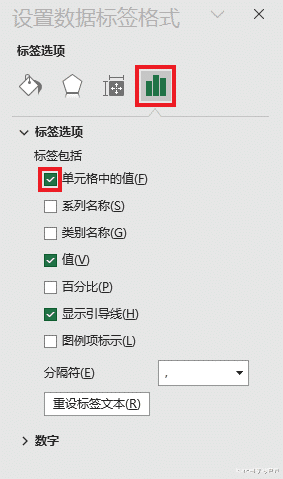

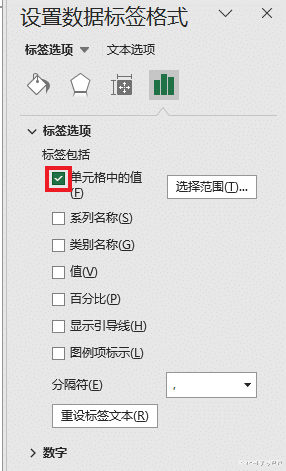

13. 在“数据标签”设置区域仅勾选“单元格中的值”，取消勾选其他所有标签。

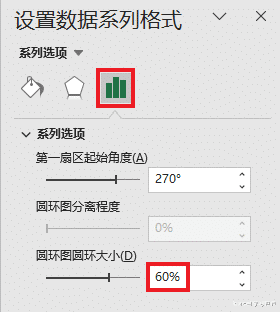

14. 选中圆环区域 --> 将“圆环图圆环大小”设置为 60%。
15. 将刻度值拖动到对准刻度线。
接下来开始设置指针数据。

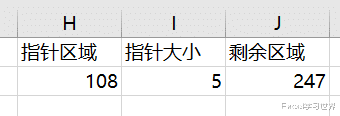

16. 将“指针区域”的公式设置为 =180*C2
公式释义：
180 是刻度区域的总度数；
C2 为完成率，二者相乘正是指针所指位置；

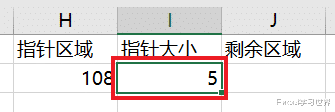

17. 将指针大小设置为任意个位数的值。
18. 剩余区域就是 360 度减去指针区域和指针大小后所剩的度数。

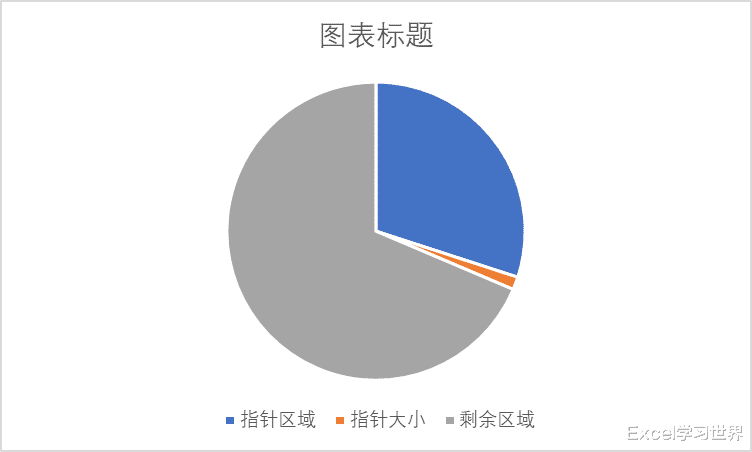

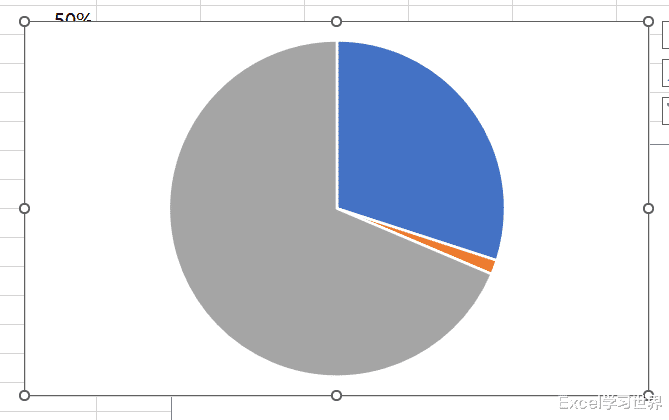

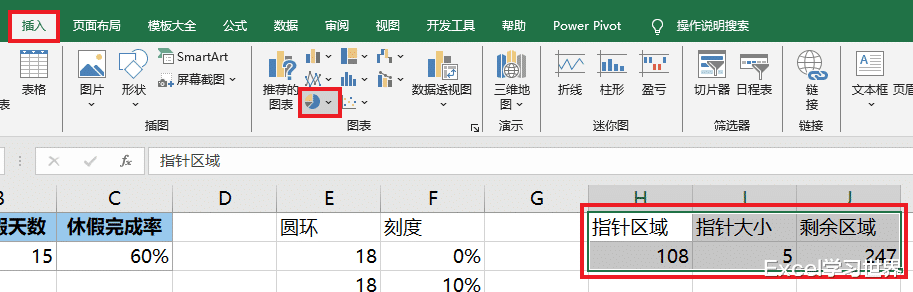

19. 选中 H1:J2 区域 --> 插入饼图

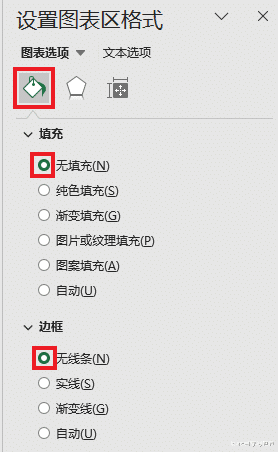

20. 删除标题和图例 --> 将饼图的图表设置为“无填充”和“无线条”。

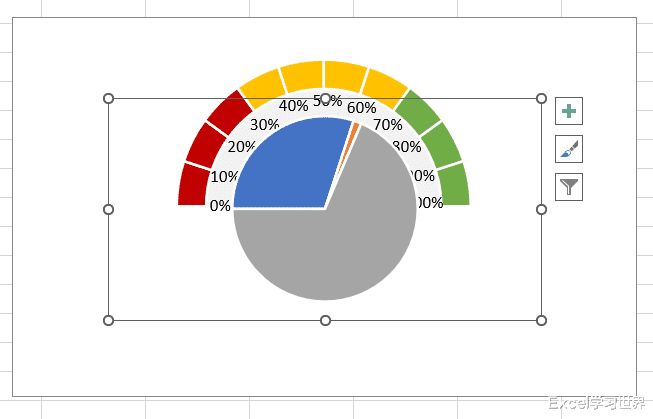

21.将饼图缩小，拖动到圆环内部，尽量圆心对圆心。
22. 将三个圆环拖动分离。

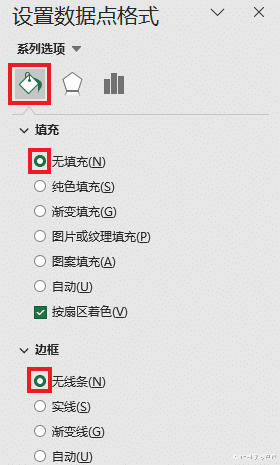

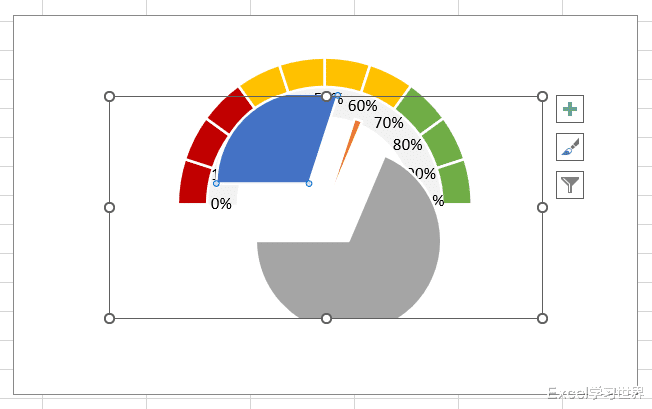

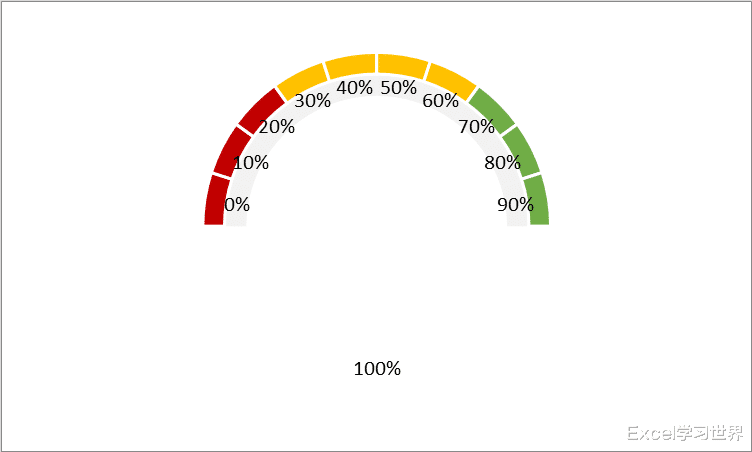

23. 将饼图中两块大的设置为“无填充”和“无线条”。
到这里基本上已经设置好了，下面只是一些细节优化。

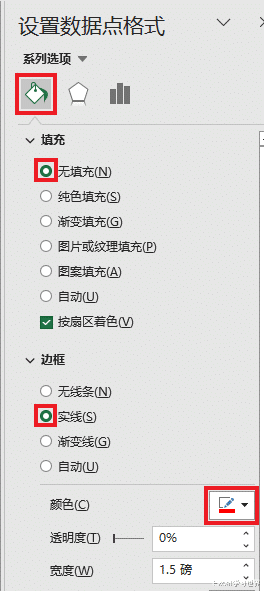

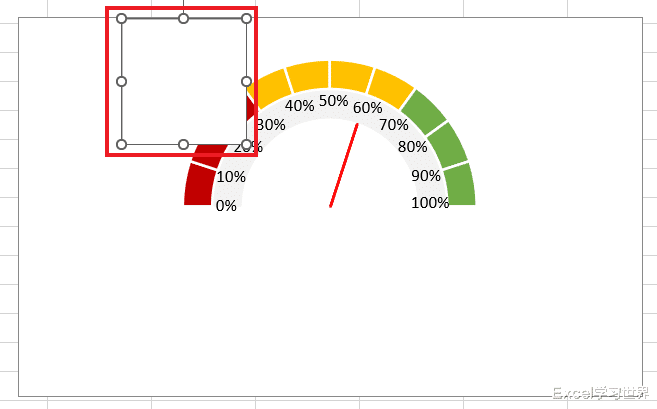

24. 选中指针区域图形 --> 设置为“无填充”--> 将边框设置为红色实线

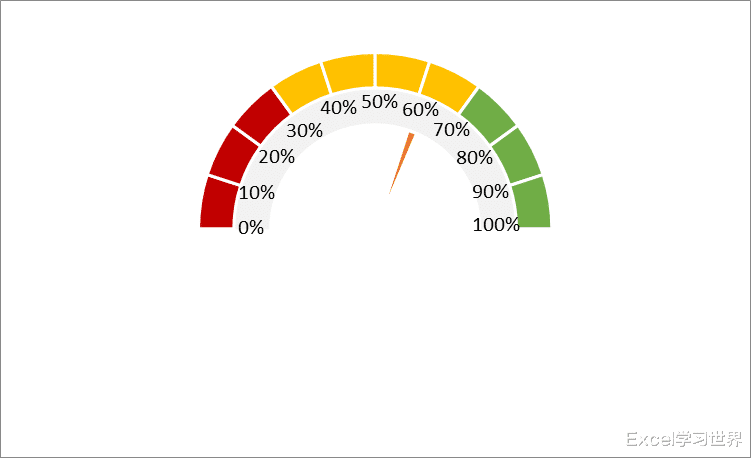

25. 将“指针大小”的值更改为 0，饼图就会变成一条红色的线。

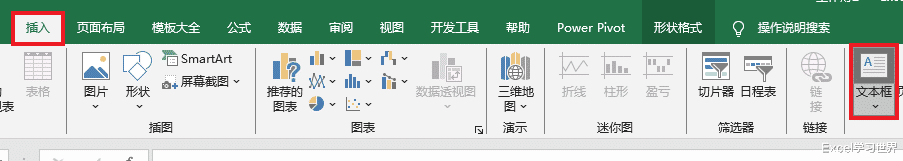

26. 选择任务栏的“插入”-->“文本框”

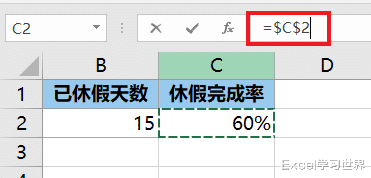

27. 选中文本框 --> 在公式栏中输入 =C2
28. 调整文本框的位置、字体和大小。

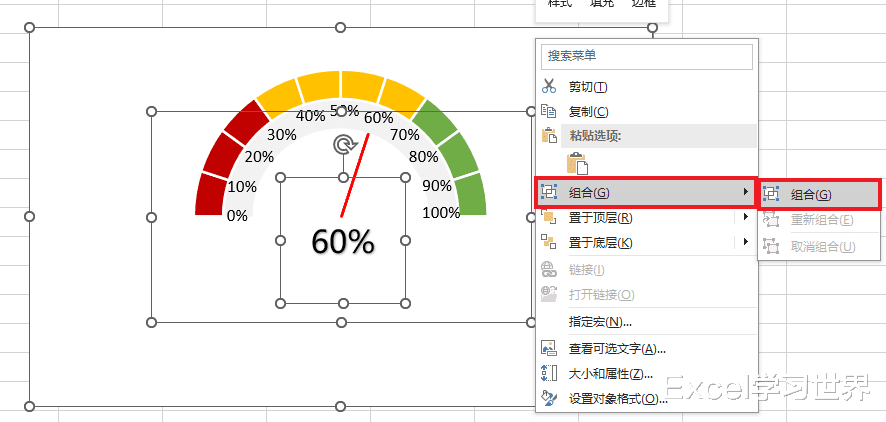

29. 将所有图表和文本框组合起来。
这就是最终的仪表盘图表效果了。
