导语

“玻璃表面每次都把4%光能反射走，真的只能忍吗？”如果你正为光学系统的损耗、偏振失真或激光功率承受度而头疼，那么掌握光学镀膜的设计与制备就是打开性能瓶颈的钥匙。本文将从功能、原理、常见镀膜类型、四大制备工艺四个维度，系统阐述光学镀膜的核心技术，让你在选型和项目落地时胸有成竹。

一、光学镀膜的核心作用• 提升或抑制透射、反射、偏振：未镀膜的普通玻璃每个表面约有4%光被反射，而抗反射（AR）镀膜可将此值压至<0.1%；高反射（HR） 镀膜则可实现> 99.99% 的反射率。

• 多层薄膜叠加：常用材料包括氧化钽（Ta₂O₅）、氧化铝（Al₂O₃）和氧化铪（HfO₂）等，层数、每层厚度以及折射率差决定最终光谱特性。

• 度与偏振敏感：每种镀膜都有特定的入射角与偏振设计，偏离后性能迅速下降，甚至出现完全失效。

二、薄膜干涉原理——四分之一波长的魔法• λ/4或λ/2光学厚度让相邻层产生相位差，实现构造性或破坏性干涉，从而调控透射/反射。图 1 中的三层宽带抗反射（BBAR）镀膜即利用 λ/4、λ/2 的组合实现低反射、高透射。

图 1: 在三层宽带增透膜 (BBAR) 中，正确选择 λ/4 和 λ/2 厚度的镀膜可带来高透射和低反射损失

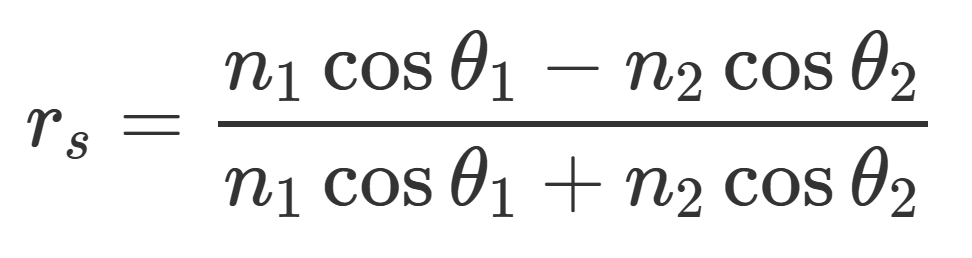

• Fresnel 方程 + Snell 定律是计算每层反射/透射系数的基石。光在每个界面上的反射系数 r与透射系数t通过下式给出（s、p 偏振分别对应）：

• 多层堆叠的相位累计可通过矩阵法或光学薄膜设计软件（TFCalc、Essential Macleod 等）进行数值求解，实现宽带、窄带或色散补偿等复杂光谱需求。

三、常见光学镀膜类别与应用场景

四、四大主流制备技术深度对比

1.E‑Beam IAD 细节

• 电子束在真空腔体中蒸发材料，随后离子束在沉积过程中提供 额外能量，改善薄膜致密度。

• 由于离子能量相对较低，UV 波段保持低吸收，NIR 区域可实现 高激光损伤阈值，适用于宽带 AR、低功率激光窗口等。

• 受限于离子能量，层密度、光滑度 受限，导致在 极端高反射（如 > 99.95%）或 极窄带滤光 上难以达到 IBS 的水平。

2.IBS 细节

• 高能离子（10‑100 keV）轰击靶材，产生 高能原子，形成 致密、硬度高、表面光滑 的薄膜。

• 通过 实时光谱监测（如光谱椭偏） 实现 层厚度精确控制，常用于 超低损耗镜、窄带滤光片、chirped 镜 等高端应用。

• 由于高能离子产生 较大应力，对 UV 波段有较高吸收，且 设备成本与工时 均显著高于 IAD。

图 2:在离子束溅射 (IBS) 过程中，强电场使离子束上的离子加速到目标上，从而释放出更多的离子，在旋转的基片上沉积一层致密的薄膜

3.APS 细节

• 采用 全腔体等离子体 替代离子束，兼具 沉积均匀性 与 工艺灵活性。

• 可在 较宽的材料范围（包括金属）上实现 较高的密度与平滑度，但 UV 损耗和 应力 相比 IAD 略高。

4.PARMS 细节

• 磁控溅射 局部磁场 将等离子体束缚在靶材附近，提高 溅射效率。

• 低压高效沉积使得 批量生产 成本优势显著，常用于 荧光滤光片、分光镜 等对 生产速率 与 性能 均有一定要求的场景。

五、设计与质量控制要点

1.入射角 & 偏振匹配：在设计阶段必须明确光路的入射角度与偏振状态，避免因角度偏差导致的 性能急剧衰减。

2.材料折射率数据库：使用准确的 λ‑依赖折射率（n,k） 数据，配合 Cauchy 或 Sellmeier 模型进行膜层厚度优化。

图3: 光线从低折射率介质向高折射率介质移动，导致光线向界面法线方向折射

3.热-机械应力管理：多层堆叠会产生累计应力，需通过 交错高低折射率层、退火 或 压电调节 降低翘曲。

4.激光损伤阈值（LIDT）测试：尤其在高功率激光系统中，必须进行 ISO 21254 标准的 单脉冲/连续波 损伤测试，选用 IAD 或 IBS 高LIDT工艺可显著提升系统可靠性。

5.环境耐久性：对 湿度、温度循环 敏感的应用（如航空、海洋）推荐 IBS 或 PARMS 产出的 高密度、低吸水 膜层，以防止 光学性能漂移。

结语

光学镀膜是提升光学系统传输、反射与激光耐受性的核心技术。从λ/4 干涉原理到四大制备工艺，每一步的选择都直接决定最终的光谱性能、环境适应性以及成本控制。掌握了上述理论与工艺要点，你就能在光学元件选型、系统集成或定制研发中做出最合适的决策，真正实现“低损耗·高可靠·高效生产”。
