角模块飞石撞击试验台是一种用于模拟极端冲击和持续磨蚀场景的高精度测试设备，广泛应用于汽车、航空航天、工业设备等领域，以评估材料或组件在飞石撞击下的抗损伤能力。

一、核心功能与特点

多维极限参数控制

高速冲击：支持35m/s高速与50g大质量组合，模拟极端冲击场景（如高速飞行中碎石撞击机翼）。

高频磨蚀：0.1g小质量与≥10Hz高频组合，复现持续磨蚀（如汽车行驶中路面碎石对底盘的长期冲击）。

角度可调：±45°角度调节功能，全面覆盖真实撞击场景（如不同角度的飞石撞击）。

高精度集成控制

设备通过电磁震动速率调节装置、高压冲击装置及枪口角度调节装置，实现冲击参数（速度、质量、角度、频率）的精准控制。

配备PLC控制系统与变频伺服技术，支持自动化测试流程，减少人为误差。

安全与兼容性设计

密封防护：采用多层聚碳酸酯观察窗、耐磨内衬（如聚氨酯板）及密封舱体，防止飞石飞溅和粉尘外泄，保障操作人员安全。

样品兼容性：提供通用夹具或定制接口，支持汽车冷凝器、散热器、金属底板、塑胶底板等多样品的固定。

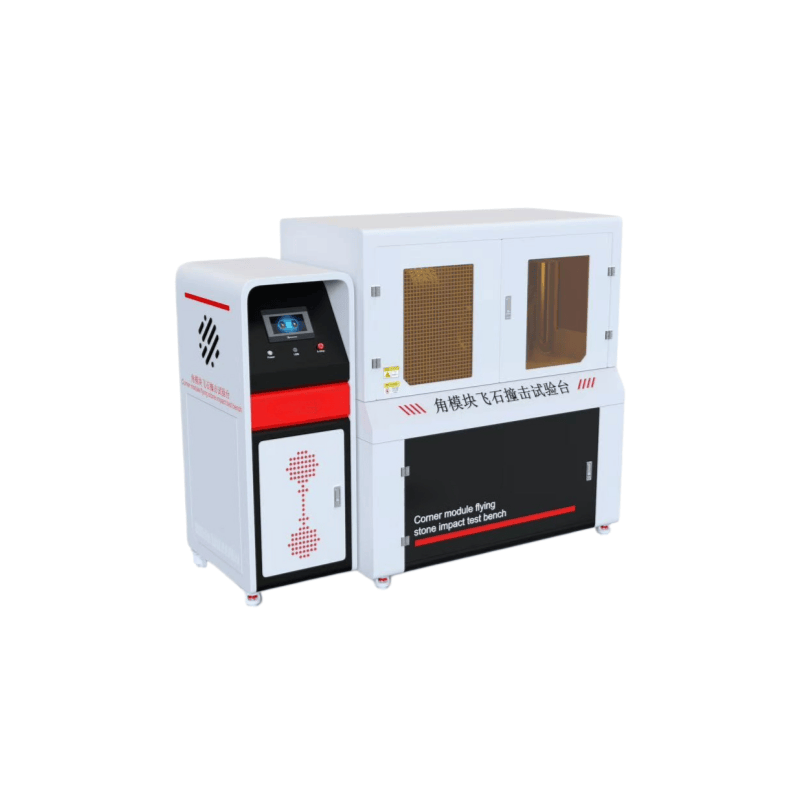

角模块飞石撞击试验台

二、技术参数与配置

核心参数

冲击速度：5-35m/s（可调）

冲击质量：0.1g-50g（可调）

冲击频率：≥10Hz（高频模式）

角度调节：±45°

温度范围：支持低温测试（如-40℃），评估涂层在低温脆性条件下的抗冲击能力。

标准配置

主机1台、测试软件1套、说明书1份、合格证1份、保修卡1份、签收单1份、铭牌1块、电源线1根、扳手1套。

三、应用领域

汽车工业

测试车漆、散热器、挡风玻璃、保险杠等部件的抗石击性能，确保车辆在恶劣路况下的外观完好与功能安全。

评估底盘防蚀蜡和PVC密封胶的抗冲击性，防止锈蚀蔓延。

航空航天

模拟高速飞行中碎石对机翼、机身涂层的冲击，验证涂层的抗损伤能力及防护效果。

测试飞机发动机叶片、高铁车窗等关键部件的抗冲击性能。

工业设备

验证管道、阀门等设备的抗飞石冲击性能，预防泄漏或破裂。

测试工业设备涂层在碎石冲击下的耐磨性，优化材料配方及工艺。

建筑材料

检测建筑外墙涂料、玻璃幕墙的耐久性，延长建筑物使用寿命。

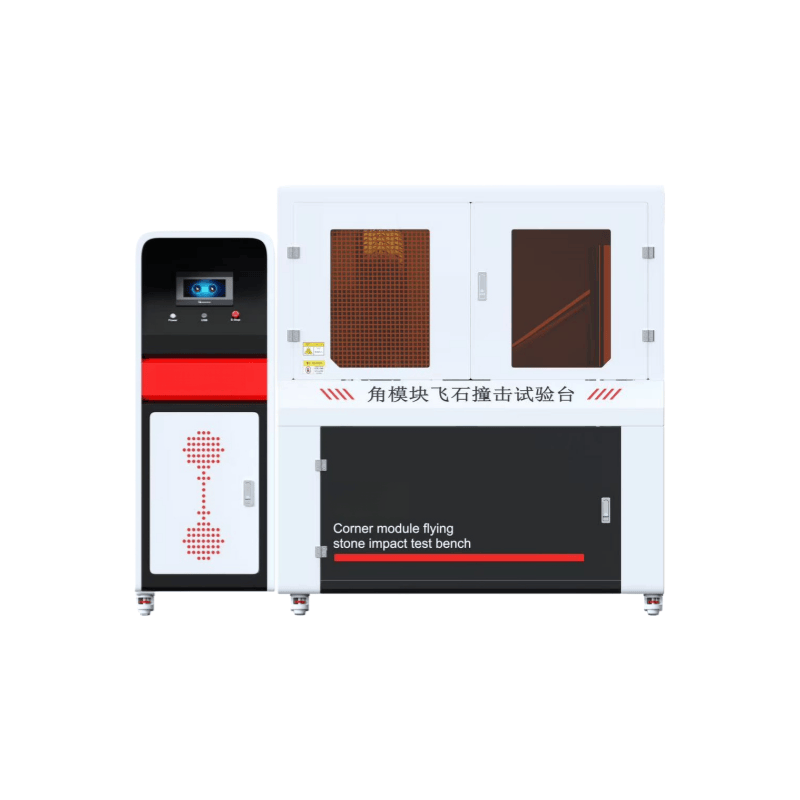

角模块飞石撞击试验台

四、操作流程

样品固定：将试样（如汽车散热器）安装至试样固定架，调整冲击角度（如45°）。

参数设置：通过测试软件设定冲击速度（如20m/s）、质量（如10g）、频率（如15Hz）。

启动测试：设备通过高压冲击装置发射飞石，模拟真实撞击场景。

数据采集：传感器记录冲击力、位移等参数，高速摄像机捕捉冲击过程。

结果分析：统计破损点数量、直径或涂层剥落面积，量化试样抗冲击性能。

五、优势与价值

高精度与可靠性：多维极限参数控制，确保测试结果准确可重复。

灵活性与适应性：支持角度、速度、质量、频率的灵活调节，满足不同测试需求。

安全性与易用性：密封设计、观察窗及自动化控制系统，保障操作安全并提升效率。

行业标准化：符合SAE J400、TL 82086-2020等国际标准，为材料研发、生产提供标准化测试手段。
