测试桩与参比电极配合使用的核心是 “精准接线 + 规范布置 + 协同测量”，通过参比电极提供稳定电位基准，结合测试桩实现阴极保护系统电位参数的准确采集，以下详细介绍：

一、配合使用的核心前提：选型适配

参比电极类型需匹配测试场景：常规土壤环境选用饱和硫酸铜参比电极（CSE），海水或高盐环境选用银 / 氯化银参比电极，高温或特殊腐蚀环境选用钛基参比电极，确保电极在目标环境中稳定性强、寿命长。

参比电极精度需达标：选用误差≤±10mV 的参比电极，内部电解液充足、多孔塞无堵塞，避免因电极本身精度不足导致测量偏差。

测试桩端子需预留参比电极接口：测试桩需明确标注 “CSE”“参比” 等专用端子，端子材质为铜质或 316L 不锈钢，确保与参比电极导线接触良好、耐腐蚀。

二、具体配合使用步骤

1. 前期准备与接口检查

清理测试桩参比电极端子，用砂纸打磨去除氧化层、锈蚀，确保端子表面洁净、导电良好；检查端子螺栓是否紧固，避免接线后接触不良。

检查参比电极状态：确认电解液液位在规定范围（通常为电极腔体的 2/3 以上），多孔塞湿润无干裂、无杂物堵塞，若干燥需用蒸馏水浸泡 5~10 分钟活化。

准备适配导线：选用 1.5~2.5mm² 铜芯防水导线，一端压接铜鼻子（匹配测试桩端子孔径），另一端与参比电极接线端牢固连接（可焊接或用接线夹固定），导线需预留 0.3~0.5 米余量，避免拉扯。

2. 接线操作：建立电位测量回路

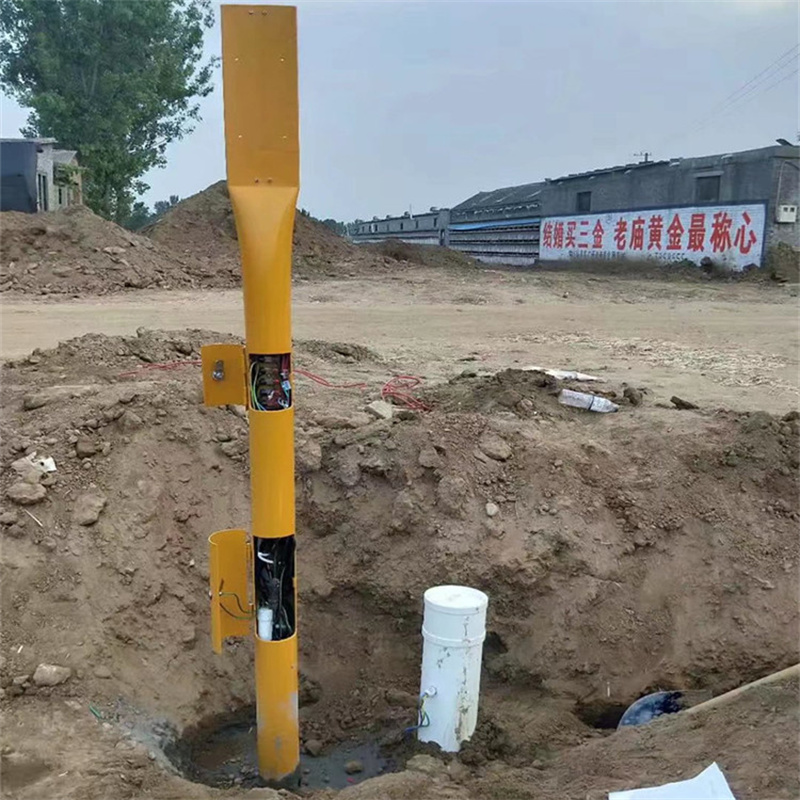

固定参比电极：将参比电极垂直埋入测试桩旁的土壤中，埋深≥0.3 米，确保多孔塞完全与土壤贴合，避免悬空或放置在碎石、硬土块上；若土壤干燥，可在电极周围铺垫少量湿润细砂，提升离子传导效果。

连接测试桩与参比电极：将导线带铜鼻子的一端接入测试桩 “参比” 专用端子，用螺栓紧固（扭矩 8~12N・m），确保导线与端子紧密接触，无松动；接线后用手拉扯导线，确认连接牢固。

核对回路完整性：若测试桩同时连接被保护体（如管道、储罐），需确认 “PIPE”（被保护体）端子与参比电极端子之间无短路，用万用表测量两端子间电阻，应呈现高阻状态（≥10MΩ），避免回路异常。

3. 协同测量：电位参数采集

测量通电电位（保护电位）：保持阴极保护系统正常运行，参比电极通过导线将土壤中的电位基准信号传输至测试桩，测试人员用便携式电位仪连接测试桩 “PIPE” 端子与 “参比” 端子，待数值稳定后读取，该数值即为被保护体相对于参比电极的保护电位。

测量断电电位：断开阴极保护系统电源（外加电流系统）或阳极连接（牺牲阳极系统），1~3 秒内通过测试桩读取参比电极传输的电位信号，排除 IR 降干扰，获取被保护体真实电位。

测量自然电位：断开阴极保护系统后，等待被保护体极化衰减（通常 24 小时以上），通过测试桩与参比电极的配合，读取稳定后的自然腐蚀电位，作为保护效果评估的基准。

4. 特殊场景的配合技巧

杂散电流干扰区：将参比电极布置在测试桩旁 1~2 米处，远离杂散电流源（如电气化铁路、变电站），同时在测试桩内加装滤波模块，减少干扰信号对参比电极信号的影响。

高电阻率土壤区：参比电极埋深可增加至 0.5 米，或在电极周围填充导电膏，降低土壤接触电阻，确保参比电极信号稳定传输至测试桩。

水下或潮湿环境：选用防水型参比电极，导线穿 PE 保护管敷设，保护管两端用密封胶封堵，测试桩端子处加装防水密封盒，防止潮气侵入影响信号传输。

三、使用过程中的关键注意事项

定期校准参比电极：每 6~12 个月用标准参比电极校准一次，若误差超过 ±15mV，需更换电解液或直接更换参比电极，确保与测试桩配合测量的准确性。

维护测试桩与参比电极的连接：定期检查导线是否破损、端子是否氧化，发现问题及时更换导线或打磨端子，并用防水绝缘胶带密封端子，防止腐蚀介质影响接触效果。

记录环境条件：测量时同步记录土壤湿度、温度、盐度等环境参数，这些参数会影响参比电极性能，便于后期数据对比分析时排除环境干扰因素。

四、常见问题及解决方法

测量数据波动大：检查参比电极多孔塞是否堵塞（清理或更换电极）、导线是否松动（重新紧固），或是否存在强电磁干扰（移动参比电极位置）。

数据偏离设计值：核对参比电极类型是否适配场景（如海水环境误用 CSE 电极），或测试桩端子接线是否接反（交换 “PIPE” 与 “参比” 端子导线后重新测量）。

无信号传输：检查参比电极电解液是否耗尽（补充电解液）、导线是否断路（更换导线），或测试桩端子内部故障（维修或更换测试桩）。
