紧凑中塔新范式，酷冷 MasterFrame 500 Mesh 装机展示

作为装机爱好者，此前已体验过酷冷至尊MasterFrame 400 MESH与600 MESH两款机型，对这个系列的硬核质感与灵活设计早已深有体会。而此番上手MasterFrame 500 MESH，更是让我感受到了品牌对中塔机箱的极致打磨。搭载标志性的FreeFrame 2.0模块化框架，搭配全铝合金边框，兼顾硬朗质感与灵活布局，彻底告别死板结构。正面高密度Mesh透气面板+预装风扇组合，打造全域通透风道，低噪高风量轻松压制旗舰硬件高热；强悍的硬件兼容性搭配可调I/O面板，在当下DIY机箱同质化严重的市场里，打破常规束缚，成为高端玩家彰显个性、追求极致体验的优选。

本次装机配齐了当下主流硬件组合：英特尔Ultra7 265K处理器+微星Z890 UNIFY-X主板奠定性能基石，耕升炫光5080 OC显卡负责极致画质输出，宇瞻6000MHz DDR5内存+宏碁GM9000 PCIe5.0固态提速整机响应，思民ALPHA2 SE A36水冷+安耐美金竞蝠 GM1000电源保证系统的散热和功耗需求。硬核硬件+质感机箱的碰撞，既满足旗舰性能需求，又彰显DIY玩家的个性审美。

装机配置

CPU：英特尔酷睿Ultra7 265K

主板：微星 MEG Z890 UNIFY-X

显卡：耕升炫光5080 OC

内存：宇瞻NOX DDR5 6000MHz 16G*2

SSD：宏碁掠夺者 GM9000 PCIe5.0 2TB

机箱：酷冷至尊MasterFrame 500 MESH

散热器：思民 Zalman ALPHA2 SE A36

电源：安耐美金竞蝠 GM1000

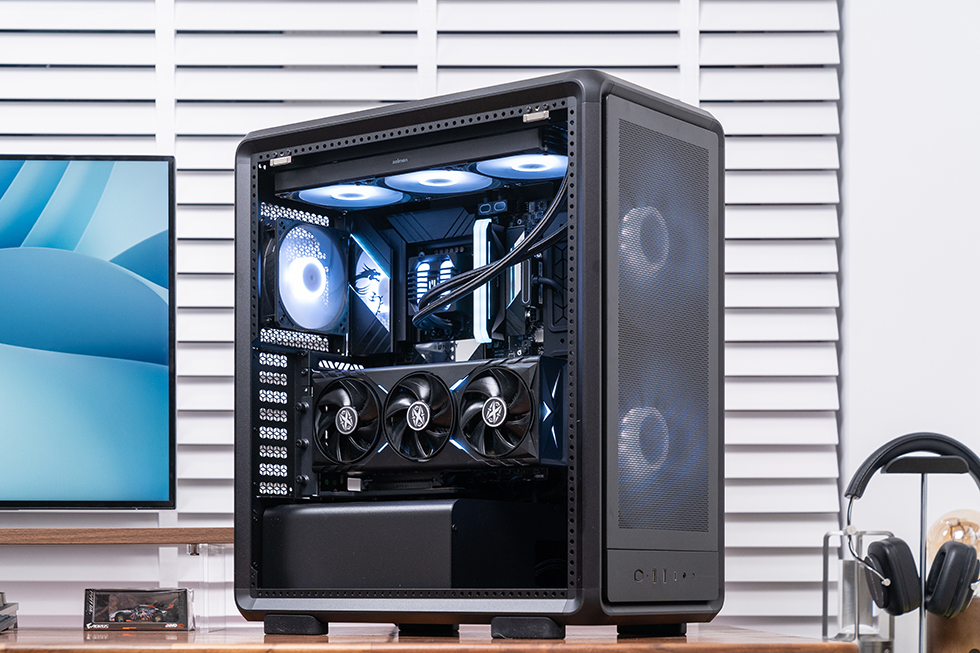

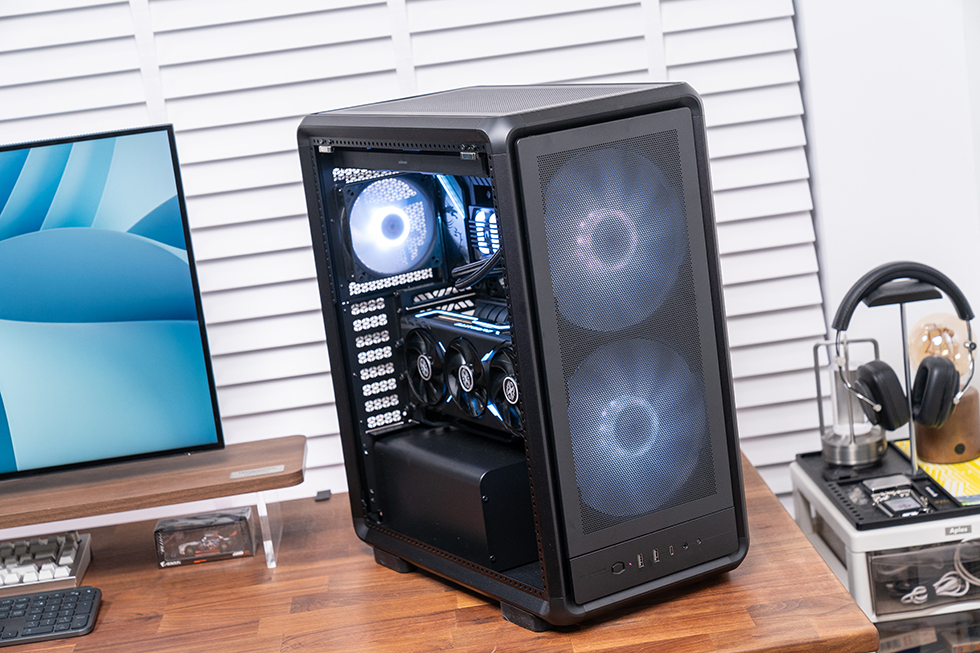

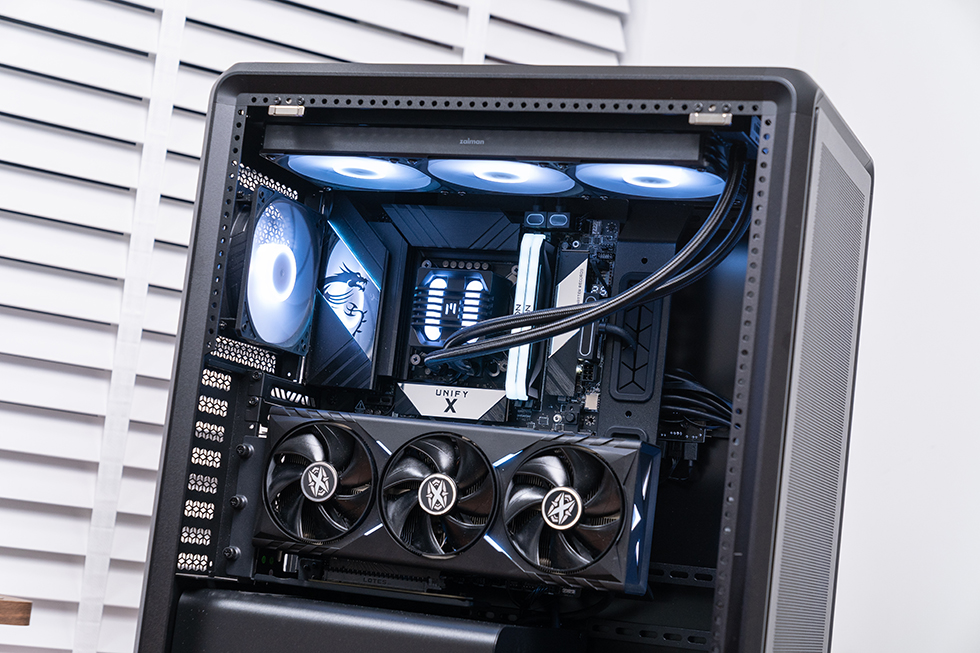

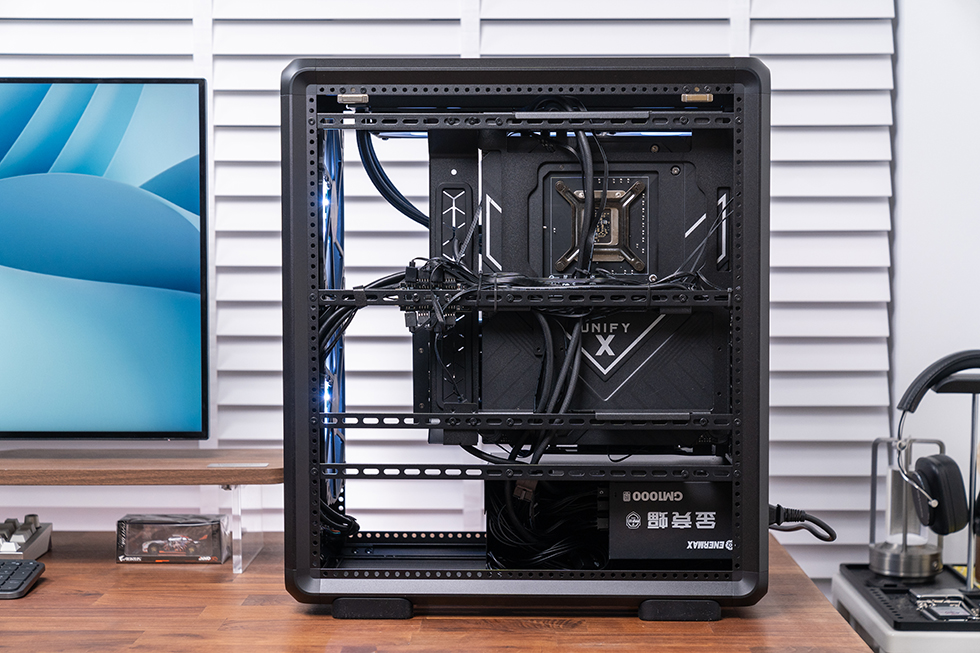

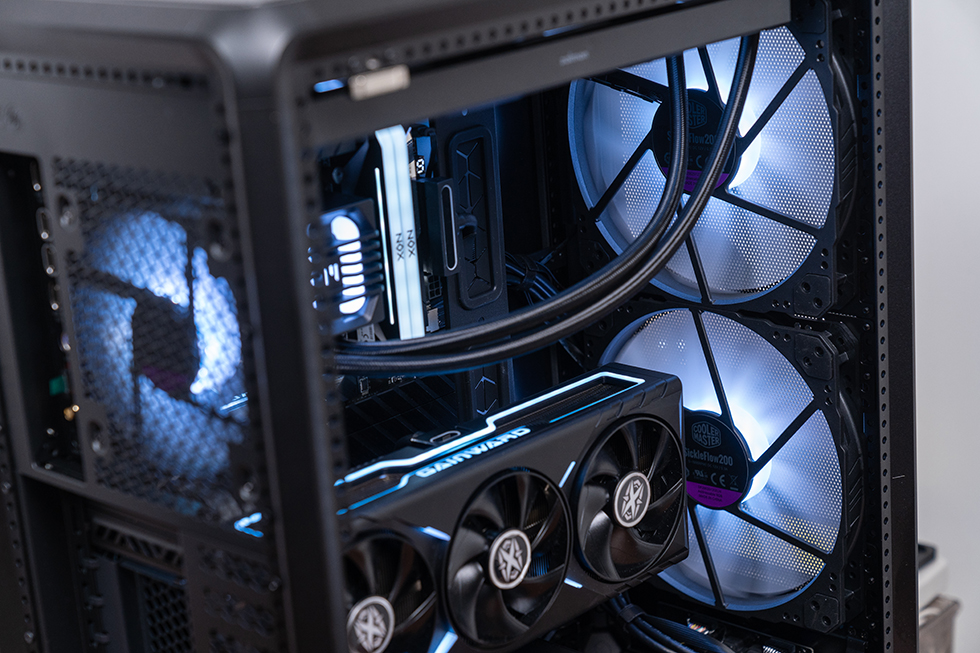

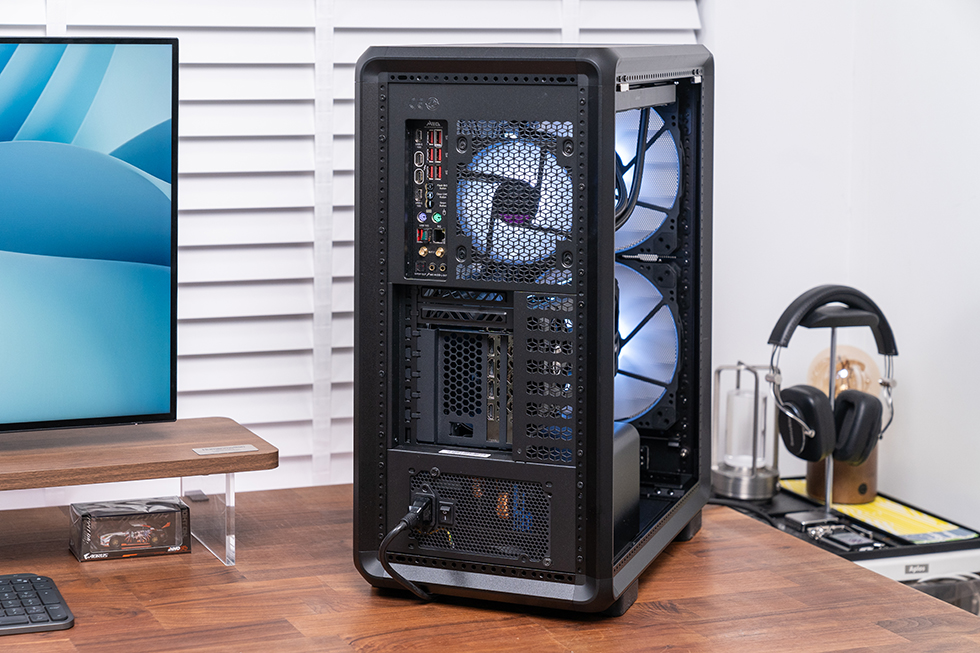

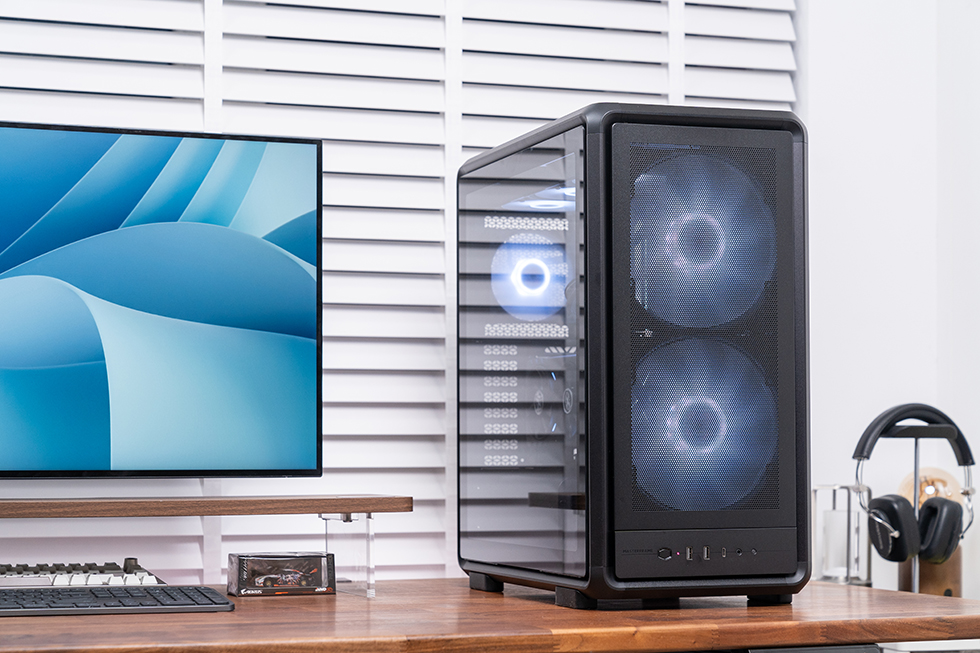

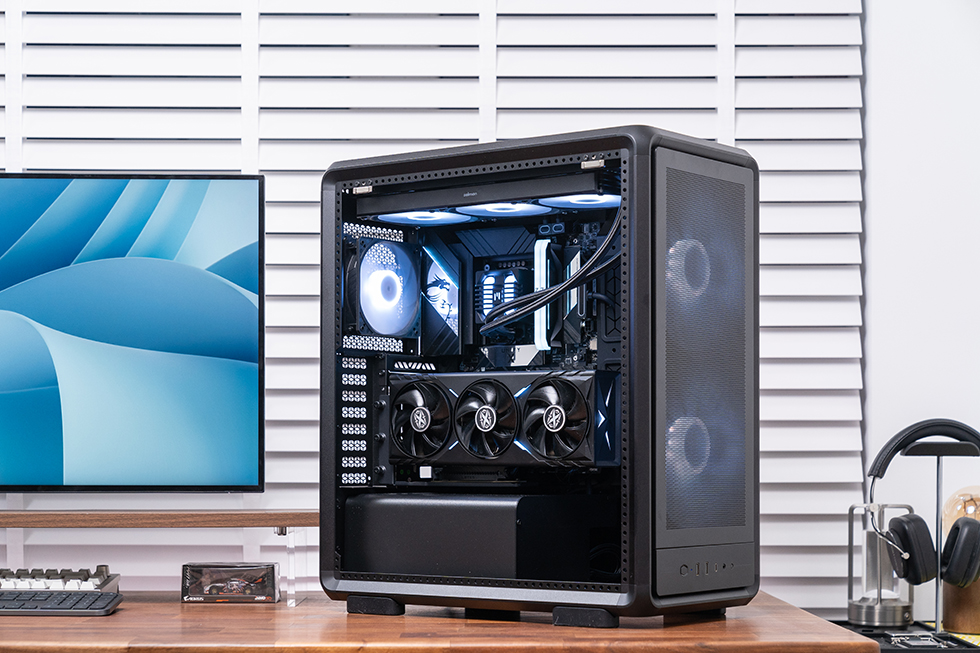

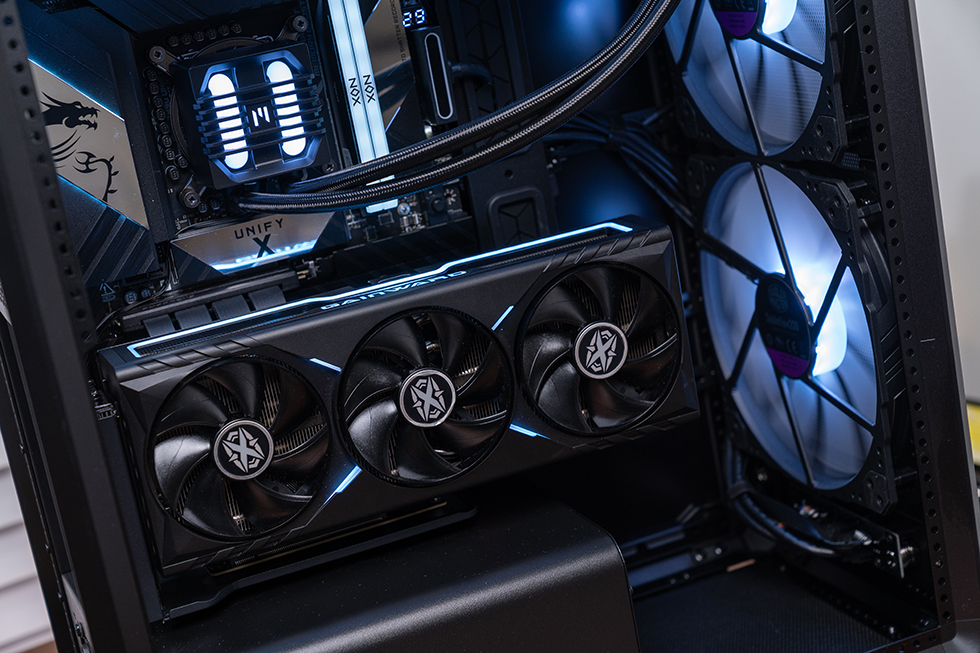

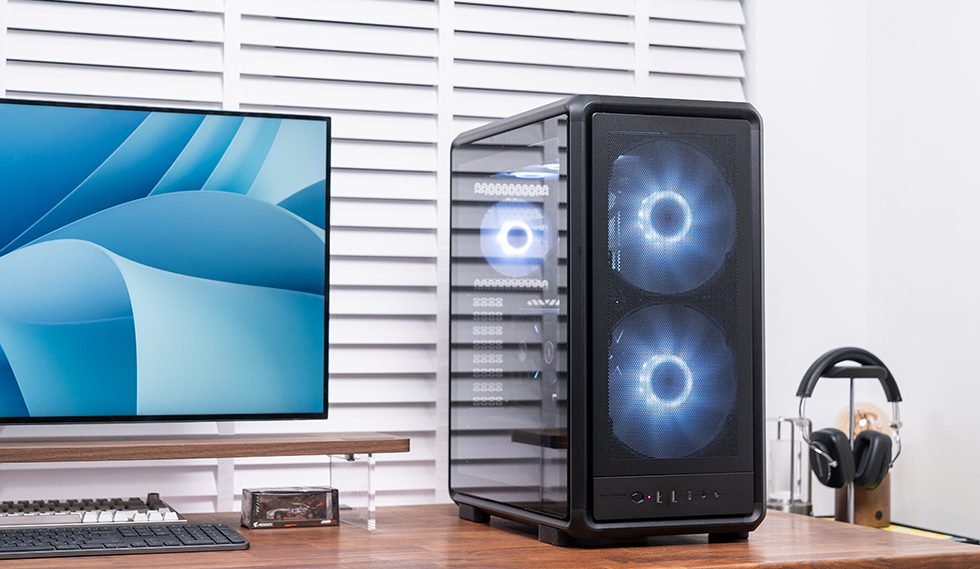

整机展示

装机配件介绍

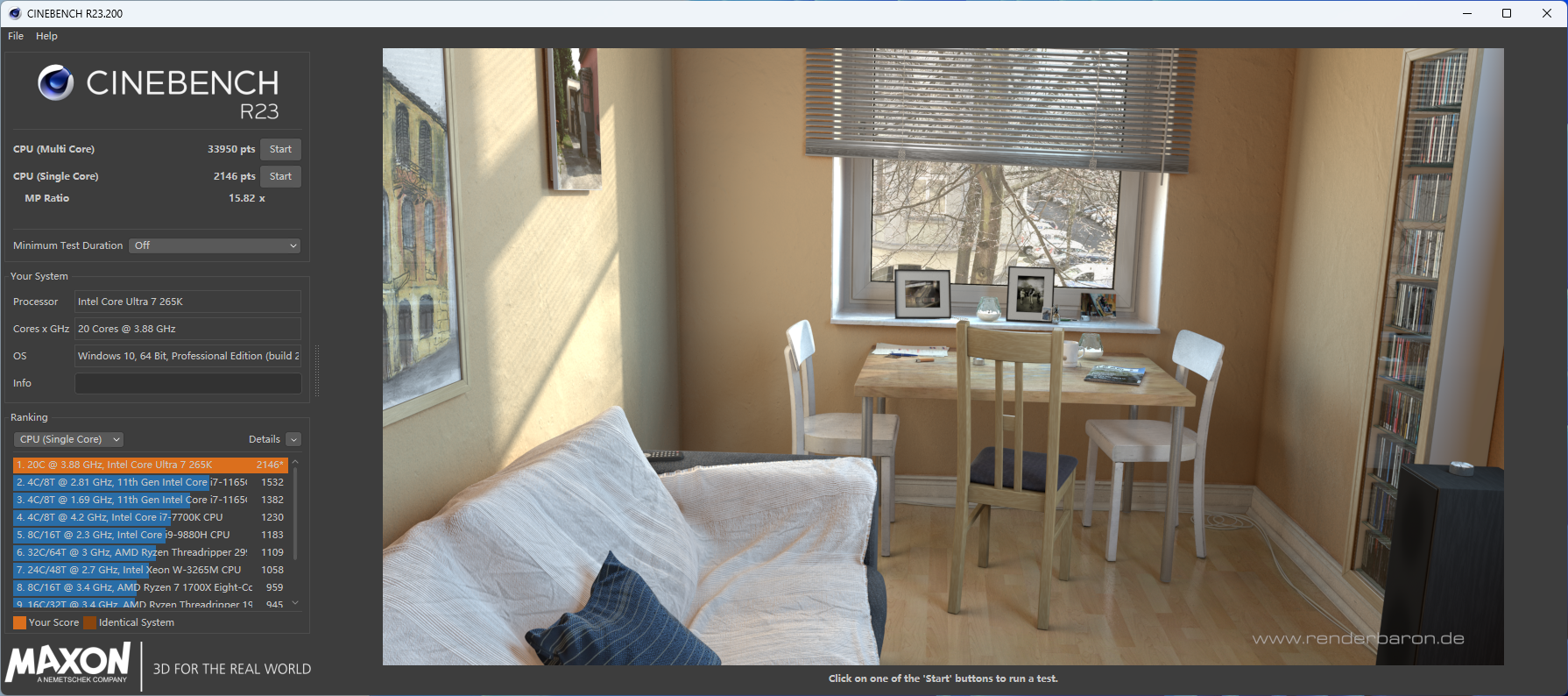

核心配件方面，选用酷睿 Ultra 7 265K + 微星MEG Z890 UNIFY-X 主板为主的INTEL平台。Ultra 7 265K，20 核 20 线程，基础频率 3.9 GHz，最大睿频 5.5 GHz、二级缓存 36 MB，三级缓存 30 MB。创新的chiplets分离式模块化架构通过D2D（Die-to-Die）高速互联通道，实现了对异构计算模块的精准超频调控，相对于溢价严重的AMD X3D系列，可谓极具性价比。

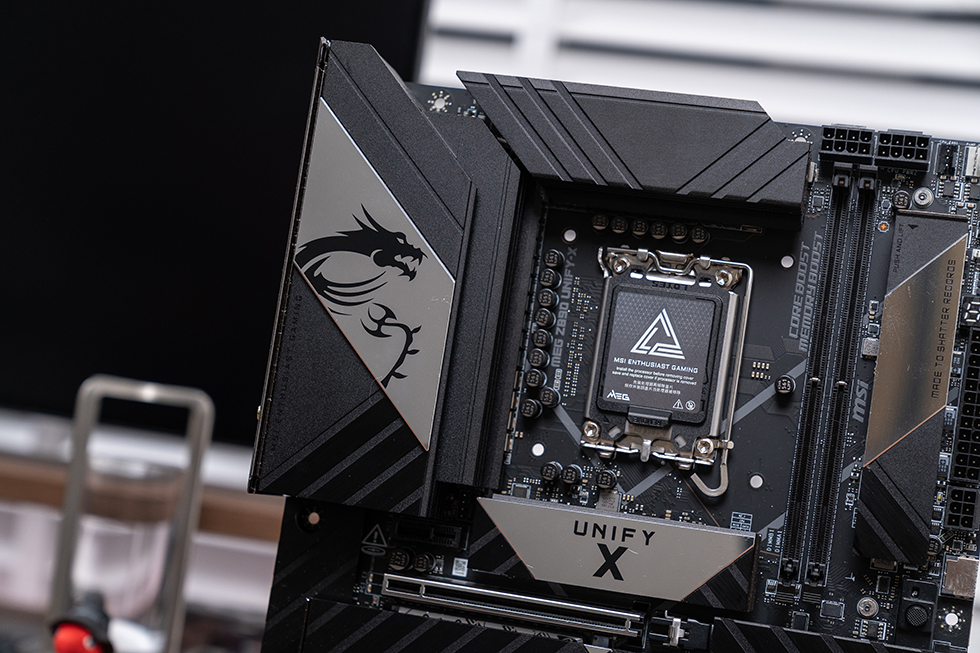

MEG Z890 UNIFY-X主板在外观上由原来的全黑色转变为哑黑和亮银撞色设计。主板的绝大面积覆盖了铝制散热装甲，VRM散热装甲、主M.2和内存边上的M.2槽位上对应散热装甲上的亮银色铝合金镜面装饰形成“V”字造型，其余黑色散热装甲上都使用了"X"走向的斜纹暗槽设计，主M.2散热装甲上的UNIFY X字样刚好落在主板中央的“V”字造型底端，形成视觉焦点，极具辨识度和冲击力。

使用2oz厚度铜NPG-188H 服务器等级PCB 材质，8层优化PCB 设计确保更高的频宽和更快的传输速度，增强可靠的电路传输以获得卓越的效能。背面配备了金属背板，背板表面同样适用了白色的“V”字造型以及“UNIFY-X”涂装。“MSI”等暗纹及纹理，对PCB背部起到了保护和装饰作用。背板对应供电模组位置均配置了高效散热垫，有效辅助元件散热。

微星MEG Z890 UNIFY-X 主板拥有旗舰级VRM设计的20+2+1+1 数位供电相数，加上双8pin与110A 智能供电模组，充分释放处理器最佳效能。为了保证供电模组能稳定运行，VRM散热装甲配备了多层叠加的金属散热鳍片，采用HDT 直触式设计，辅以高品质的9W/mK MOSFET导热垫作为热量传导媒介，充分发挥散热效能，保障平台持续稳定的高性能运行。VRM散热装甲上带有铝合金亮银色散热镜面装饰，并印有黑色的龙形LOGO，通电后装饰镜面边缘可呈现RGB灯效。

微星 MEG Z890 UNIFY-X 采用双槽设计，支持最新一代的CUDIMM内存，最大容量为128GB，结合独家SMT焊接工艺和MSI Memory Boost 技术，最高频率可达DDR5-9600+，进一步激发更强悍的内存性能。

PCIe扩展方面提供了三条全长的PCIe x16插槽和一条PCIe×1。三条PCIe x16插槽全部做了金属加固处理，第一条为CPU直连的PCIe 5.0 x16插槽（安装 PCIe Gen 5 M.2 时，插槽将以 x8 速度运行），其他两条均来自芯片组，第二条支持PCIe 5.0 x8运行规格，第三条支持PCIe 4.0 x4运行规格。

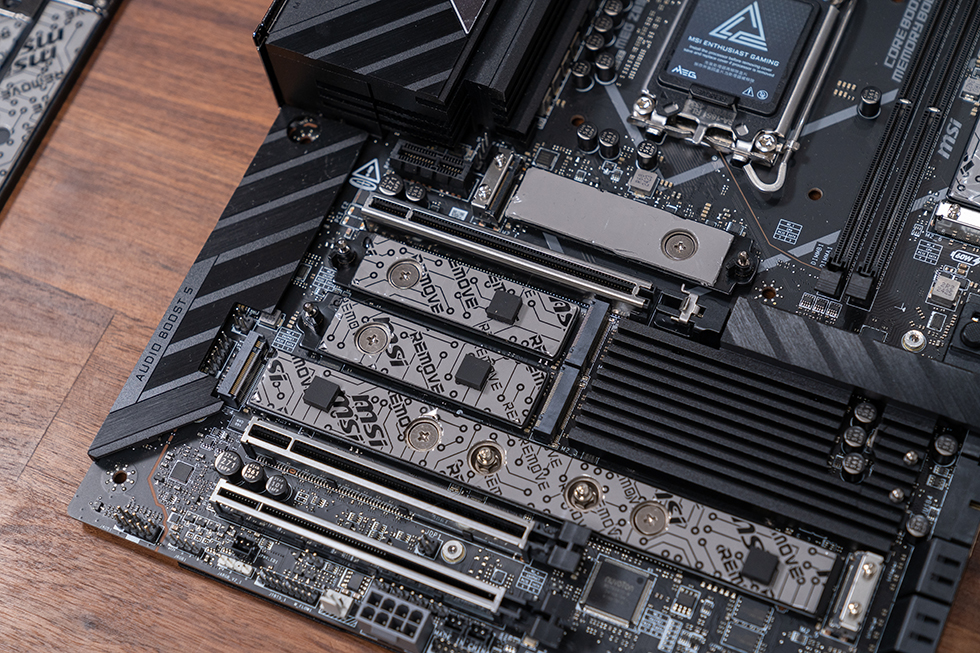

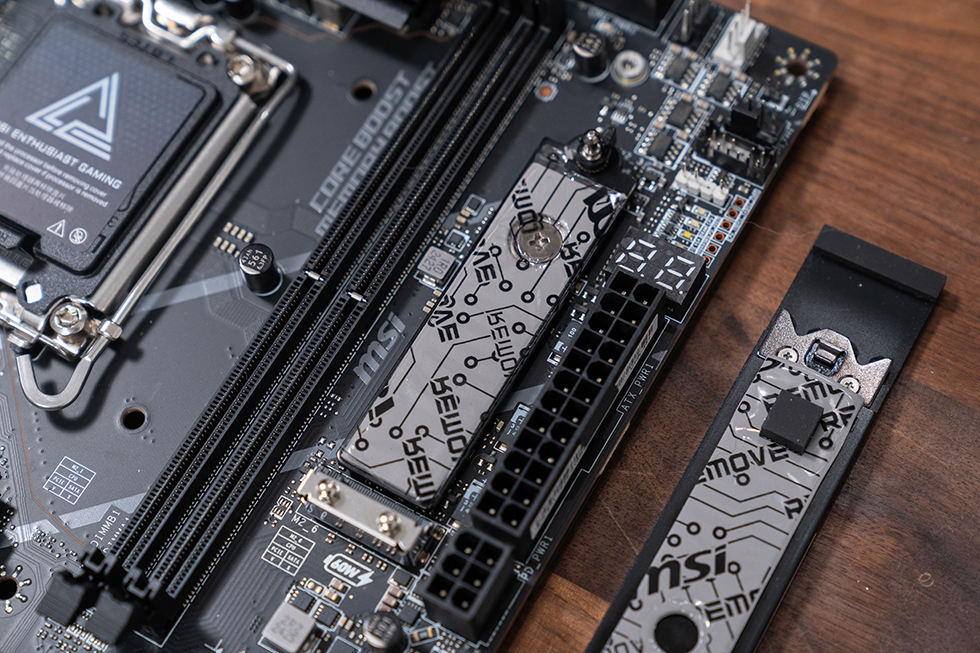

得益于双槽的设计，内存在PCB空间上有了多余的空间，在内存边上多了一条M.2_6的槽位，加上下方的5个M.2槽位，微星 MEG Z890 UNIFY-X主板一共为用户提供了6个M.2槽位。需要注意的是，第一槽位M.2_1虽然来自CPU，但为 PCIe 4.0 x4规格。M.2_2、3、5三个槽位同样为 PCIe 4.0 x4规格，但是来自芯片组。只有M.2_4和M.2_6 为PCIe 5.0 x4规格，其中M.2_4默认来自芯片组，可通过手动 BIOS 调整支持 PCIe 5.0 x4 ），M.2_6 则是原生来自CPU。6个槽位中只有M.2_4支持22100规格的M.2 SSD安装，其他均只能安装2280/2260规格的M.2 SSD。

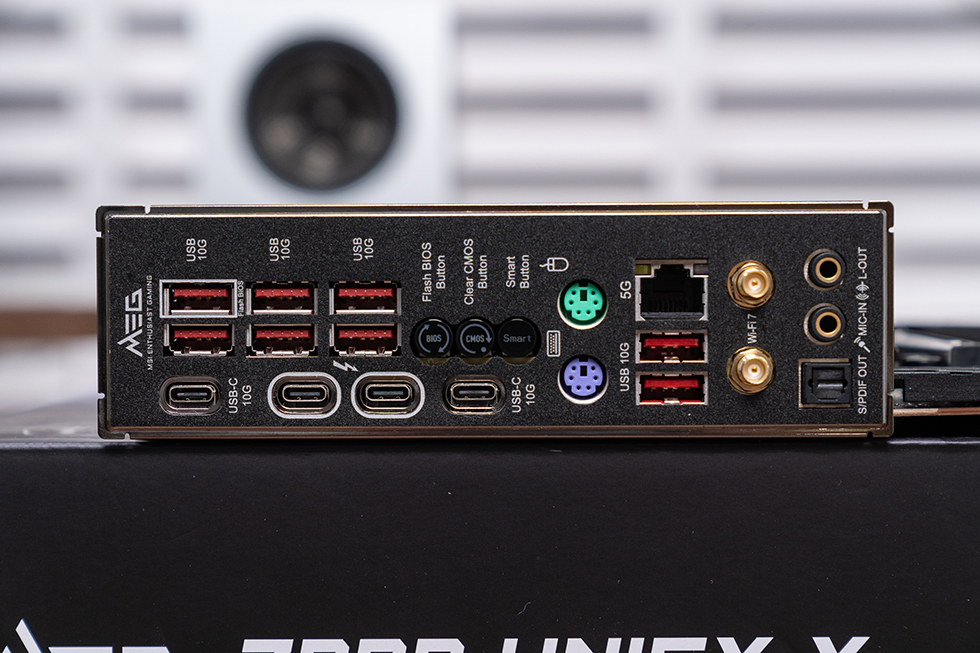

背部IO方面，提供了8个USB 10Gbps (Type-A)、2个USB 10Gbps (Type-C)、2个Thunderbolt™ 4 40Gbps (Type-C)、1组键盘鼠标PS/2 接口、1个5G网线接口、WiFi 7天线接口、3.5mm音频口、光纤数字音频接口、重置CMOS按键、BIOS更新按键和智能按键。

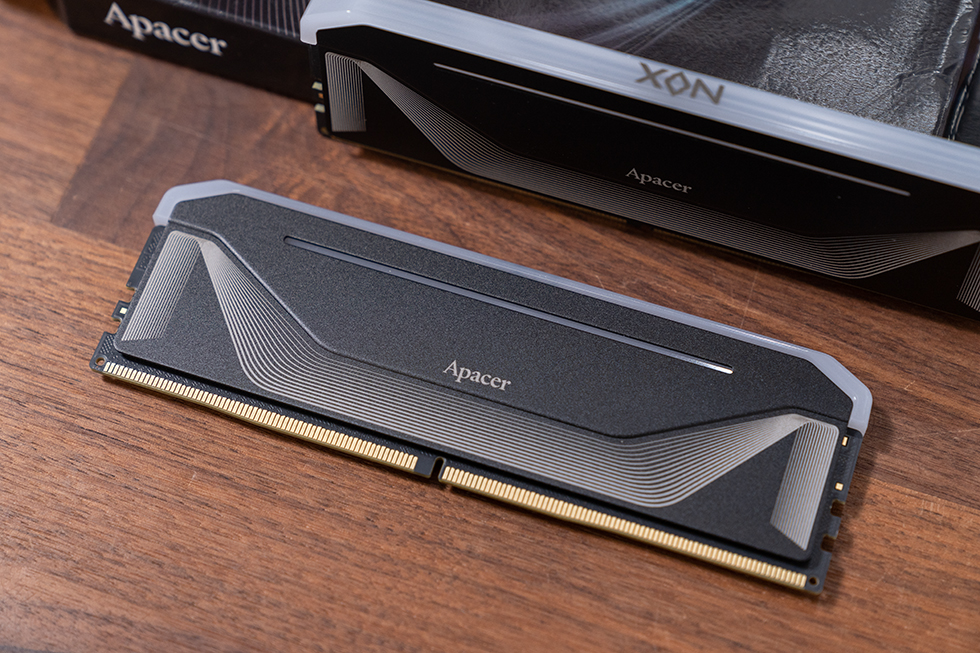

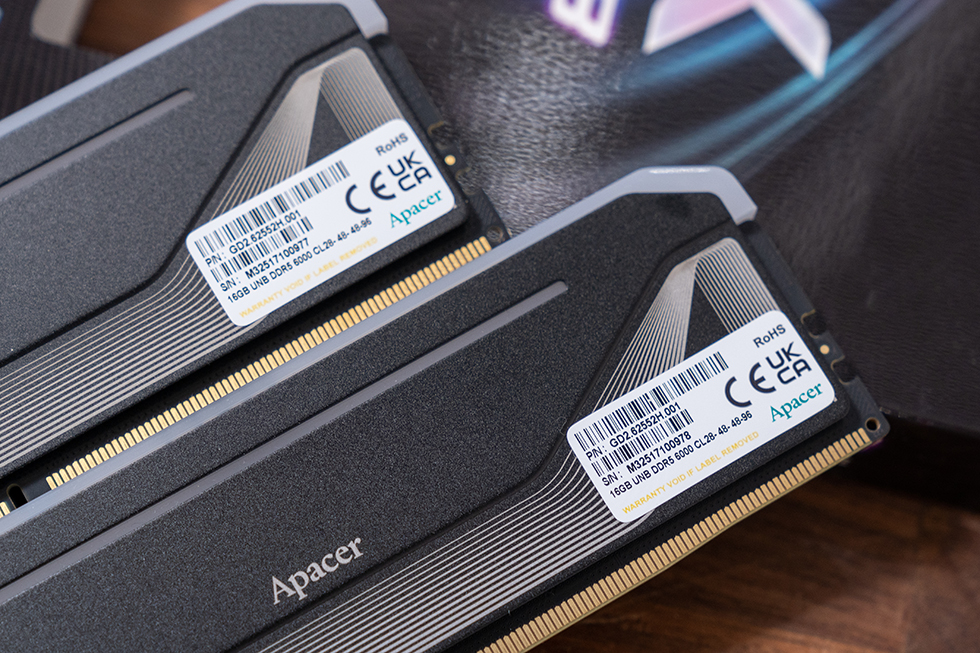

内存则选用了宇瞻全新的NOX RGB DDR5 内存，采用海力士原厂颗粒，单条容量16GB，支持Intel XMP3.0与AMD EXPO™单键超频技术，选择了AMD平台的黄金时序C28。开启XMP后，频率则为6000Mhz，时序 28-48-48-96 CR1，内部搭载PMIC（电源管理芯片），能有效管理电流，确保系统稳定高效运行。

散热片采用高级铝合金散热片设计，提供优异的散热效能。高度仅44mm，即使周围安装大型双塔CPU散热器，也不干扰风扇或散热器的鳍片，更灵活的安装选择。

超广域RGB均匀导光技术，支持各大主板厂的RGB灯光控制软件，自定义发光的色彩与模式，玩出属于自己的灯光风格。体验身临其境的游戏氛围，让您全心投入。

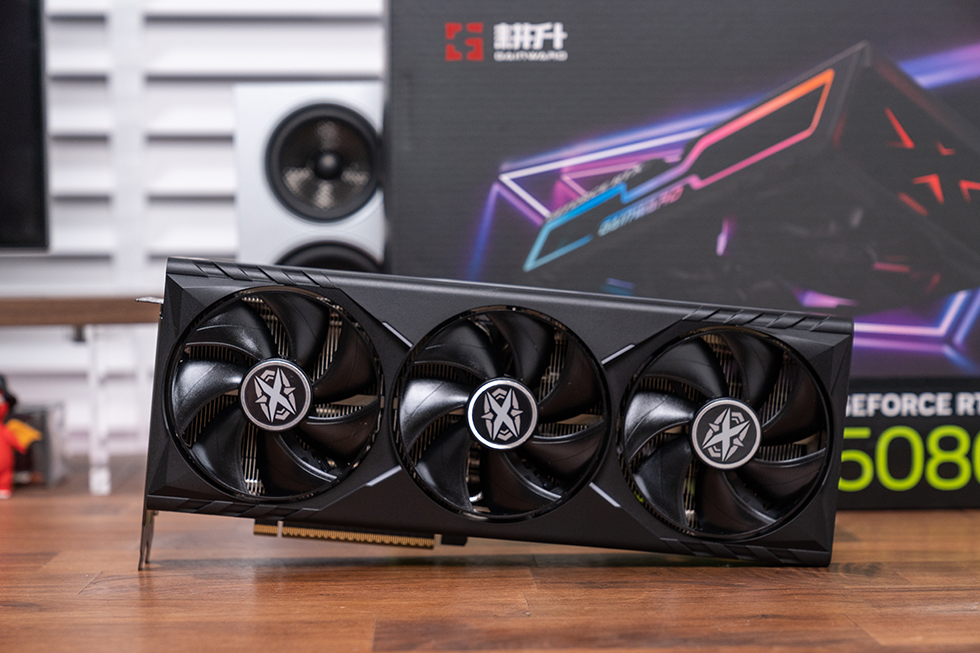

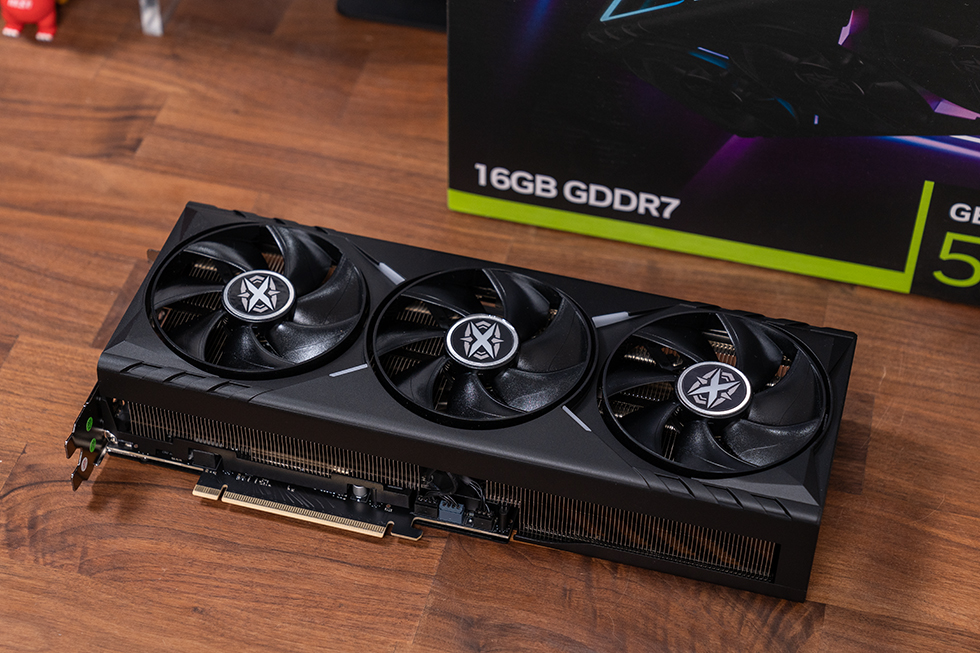

耕升 RTX 5080 炫光 OC 搭载 NVIDIA 全新 Blackwell 架构 GPU（核心代号 GB203），集成 10752 个 CUDA 核心、第四代 RT Core 与第五代 Tensor Core。其出厂加速频率高达 2655MHz，远超公版参考值，配合 16GB GDDR7 显存（256-bit 位宽，30Gbps 速率），为 4K 乃至更高分辨率下的光追与 AI 渲染提供了充沛带宽与计算力

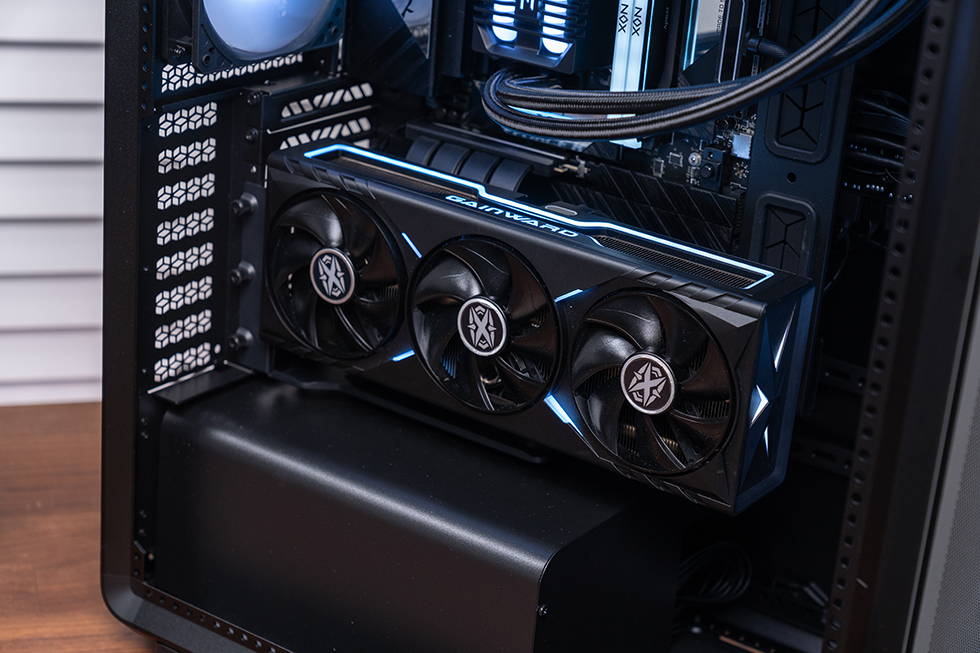

耕升 RTX 5080 炫光 OC 延续并升级了“X”系列的设计语言，整体造型凌厉而富有未来感。正面采用全开孔环形格栅，搭配三颗经过空气动力学优化的 92mm “炫风之刃”风扇，中央嵌入支持 ARGB 灯效的“Gainward”Logo，可通过主流主板软件实现神光同步。

散热系统是该卡的一大亮点。耕升为其配备了第三代「炫之黑曜石」散热方案，内部整合 7 根复合镀镍热管（2 根 6mm + 5 根 8mm）与大面积 VC 均热板，结合穿透式镂空 PCB 设计，热量可快速从核心传导至密集鳍片阵列。背板采用厚实金属材质，不仅增强结构强度，还能辅助导热。

耕升 RTX 5080 炫光 OC 整体尺寸为318*141*60mm（含挡板），采用双槽越肩设计，整卡厚度控制得当，即便在紧凑机箱中也能轻松安装，兼顾性能与兼容性。

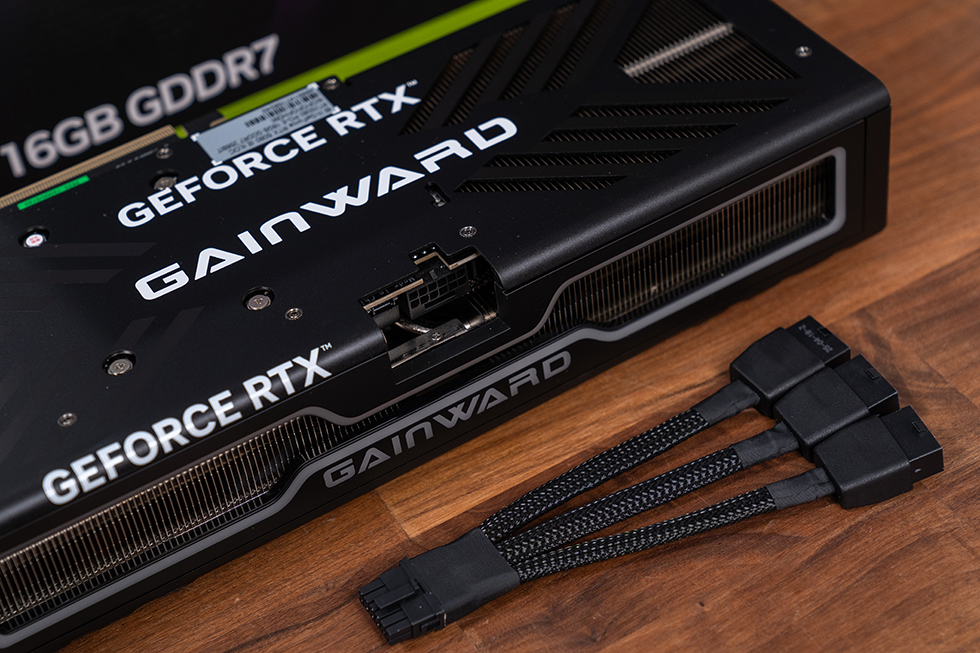

显卡采用 12 层高密度 PCB 与 12+4+3 相供电设计，确保在高负载下电压稳定、响应迅速。采用12V-2x6供电接口，TGP 功耗设定为 360W，峰值可达 400W，建议搭配 850W 及以上优质电源使用。

IO接口方面，配备了3个DP 2.1b接口和1个HDMI 2.1b接口，能够满足用户在单屏或多屏设置下的高分辨率和高刷新率需求。

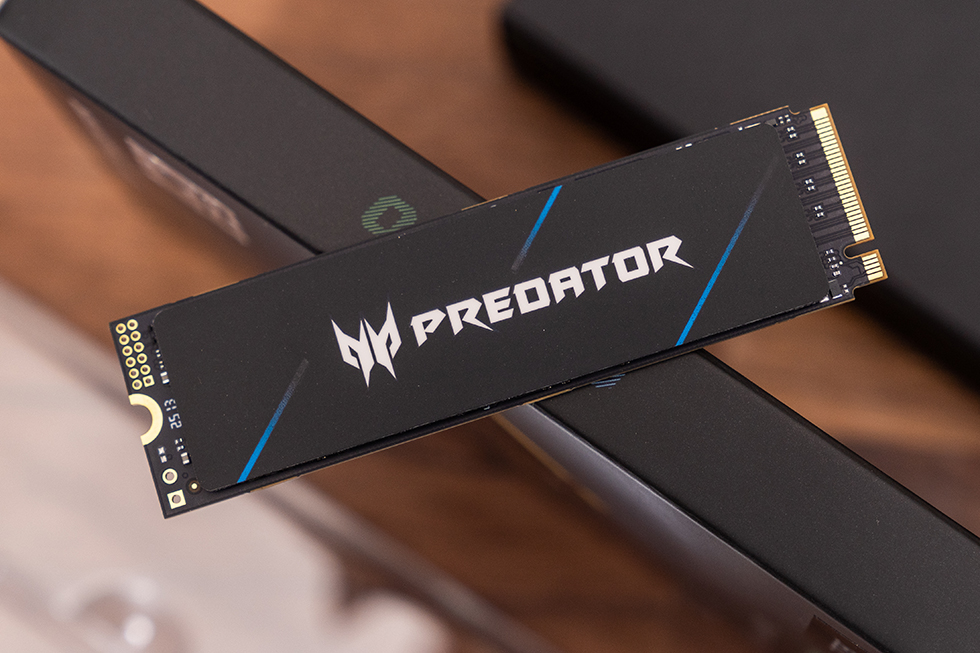

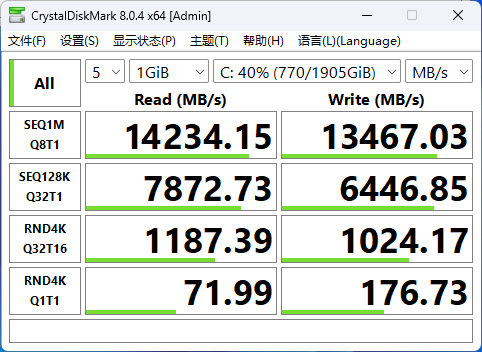

SSD来自宏碁掠夺者：GM9000，支持最大带宽为 PCIe Gen5 x4，且遵循 NVMe 2.0 协议。其 2TB版本的最大顺序读取速度可达 14000MB/s，最大顺序写入速度为 13000MB/s，2TB 版本提供 1600TBW，产品附带 5 年的有限保修服务。标准M.2 2280规格，采用单面颗粒设计，黑色PCB表面为带有掠夺者LOGO涂装的薄铜箔石墨烯散热贴。背面没有任何元器件以及NAND芯片的扩展焊盘，仅有各种认证标识及SN条形码的贴纸。单面板轻设计相比双面元件的产品发热量更低，对于内部空间狭窄的笔记本电脑级PS5等设备有更好的兼容性。

宏碁掠夺者 GM9000 自带轻薄铜箔石墨烯散热贴，其功效类似散热马甲，但在安装和拆卸方面更为便捷。针对不具备散热马甲的主板插槽和笔记本以及PS5设备，可以进一步提升散热效能。

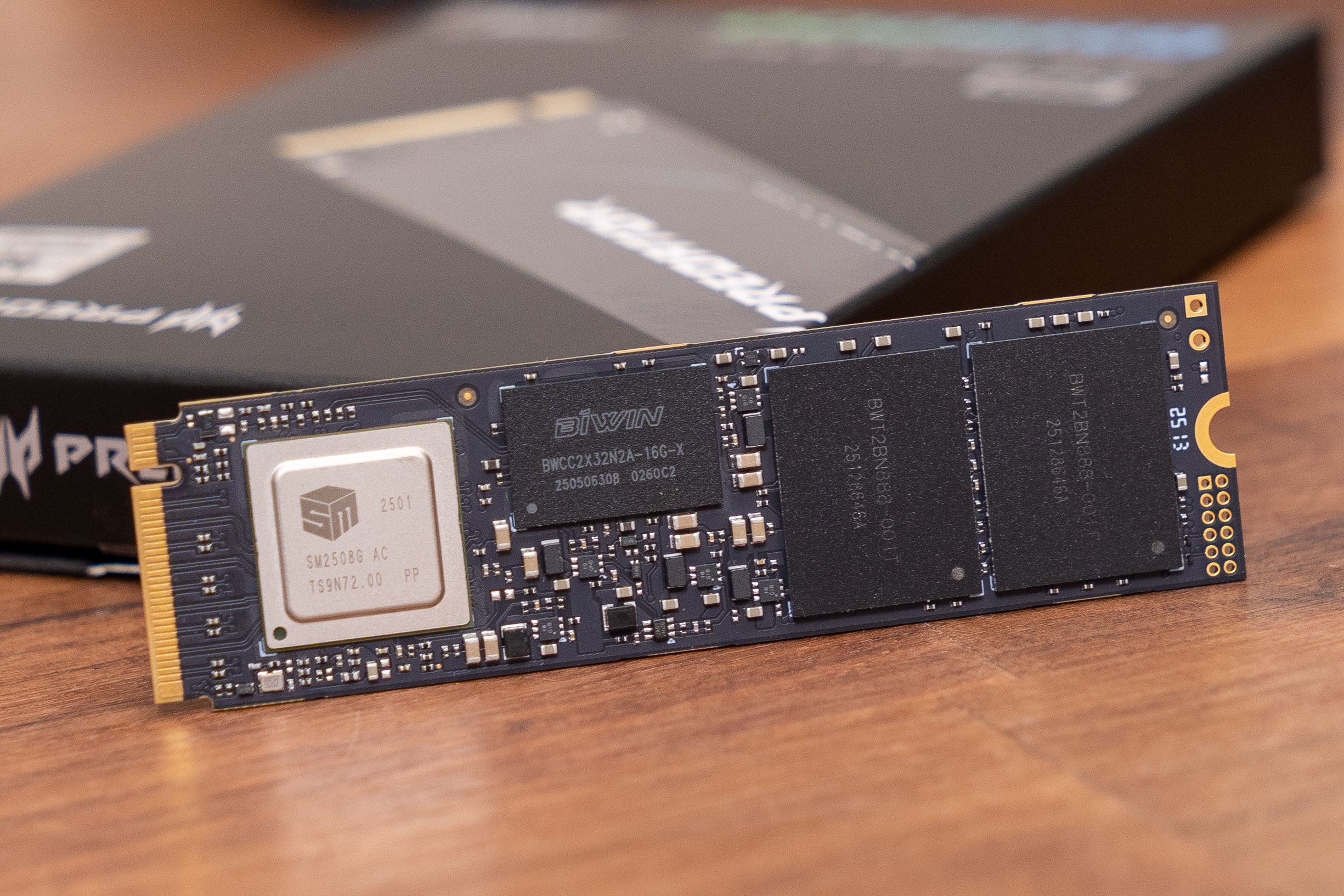

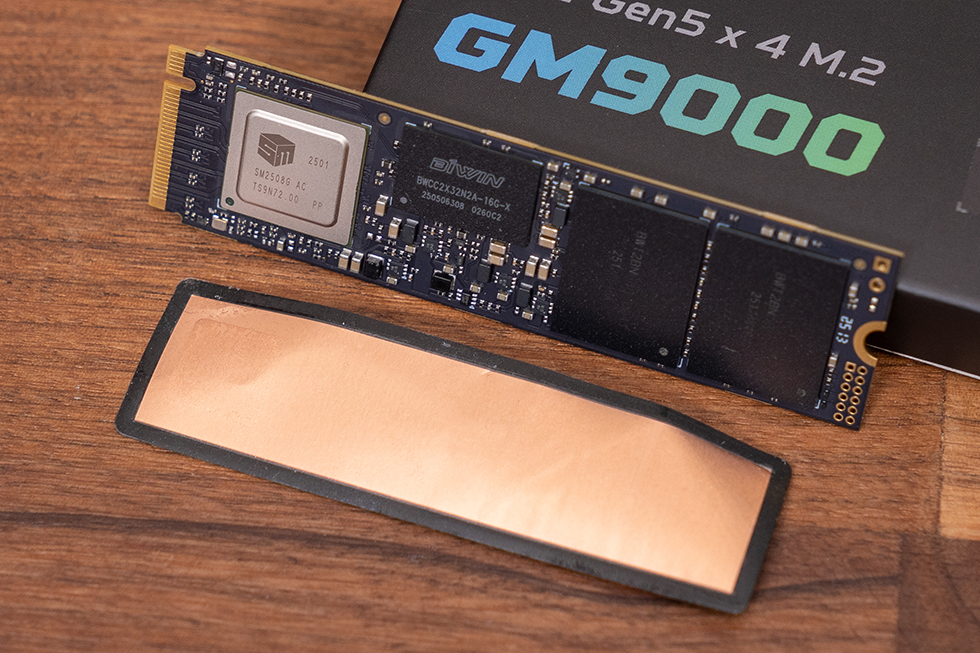

移除表面的铜箔石墨烯散热贴后可以看到正面的PCB靠近金手指的位置部署了慧荣科技的 SMI SM2508，作为旗舰级 PCIe Gen5 固态硬盘主控，采用 6nm 制造工艺，支持 NVMe 2.0 协议，内建 8 个闪存通道，最高支持 3600MT/s 的数据传输速率，能够实现高达 14.5GB/s 连续读取和 14GB/s 的连续写入速度。

PCB中央位置则是DRAM独立缓存，出自储存大厂佰维，丝印编码为“BWCC2X32N2A-16G-X”，在PCB左右边则是Nand颗粒，丝印编号为“BWT2BN8FF-001T”，单颗1T容量，一共两颗组成2TB存储容量，同样由佰维进行封装。

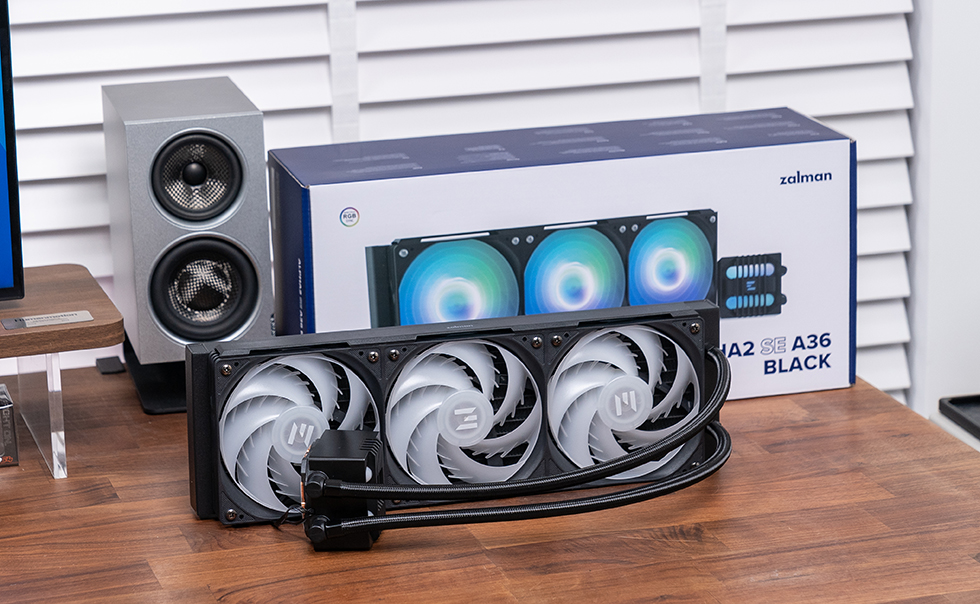

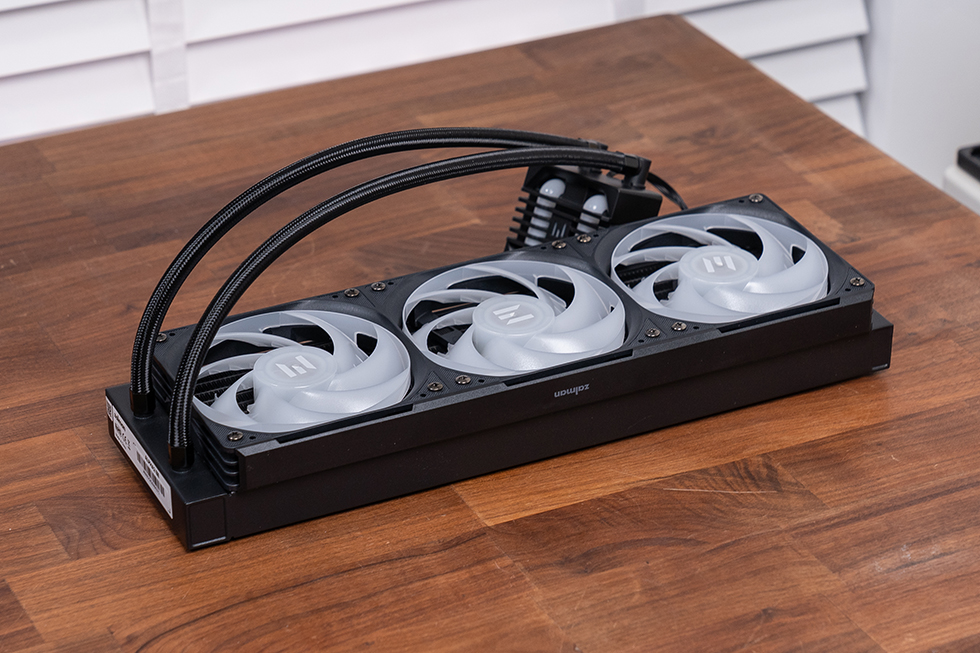

散热采用360一体水冷，来自zalman 思民 ALPHA2 SE A36 。冷排表面经过细腻拉丝处理，搭配三把120mm鲨鱼鳍风扇，整体风格科技感十足又不失简约。风扇侧面板采用可拆卸设计，支持3合1一体式单框安装，不仅简化了装机流程，还能形成定向导流，进一步优化风道效率。

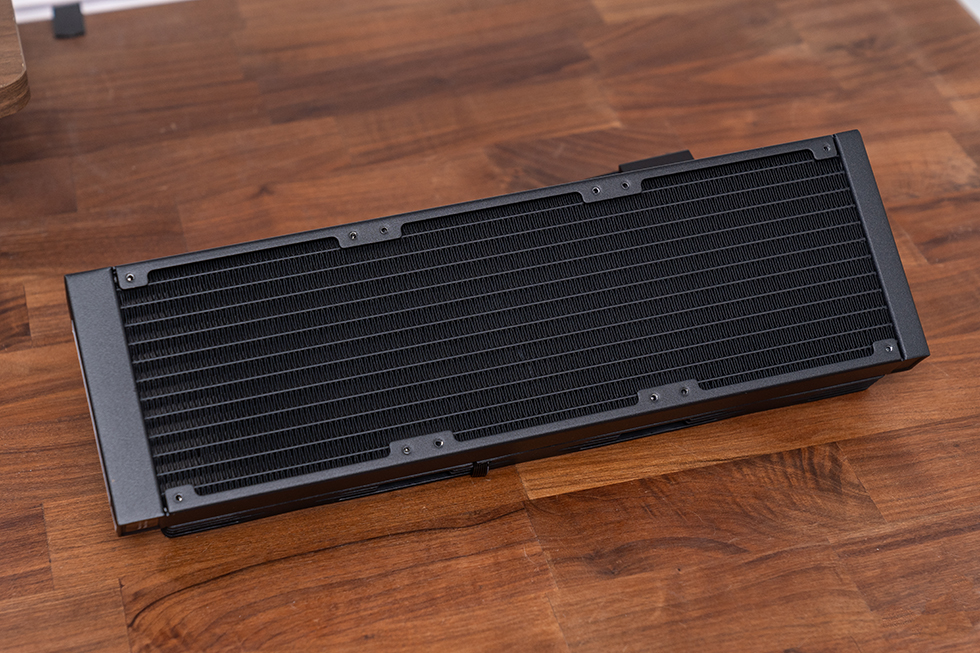

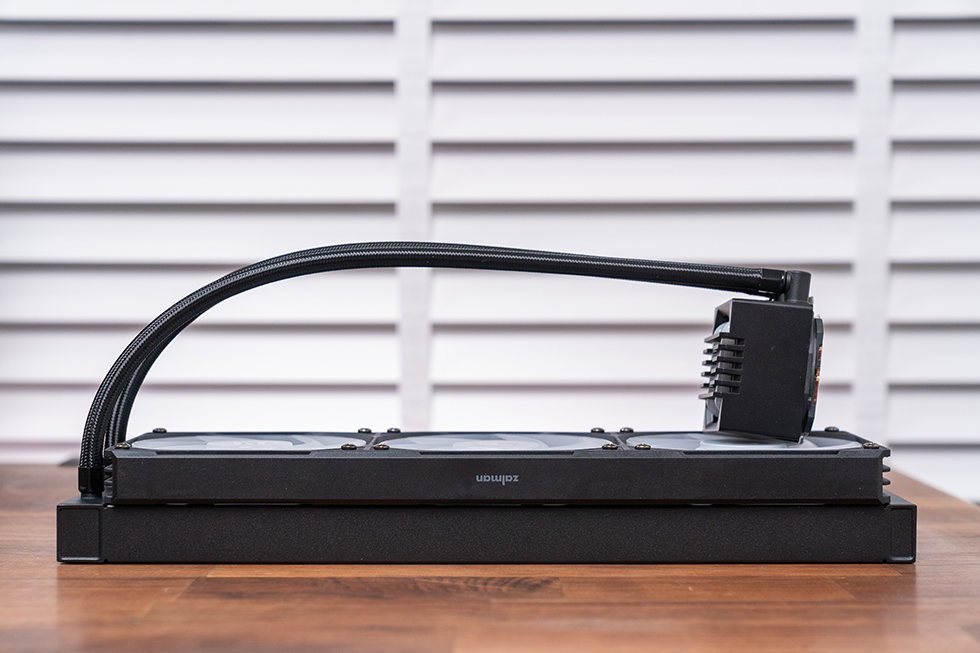

冷排尺寸为标准360mm（394×120×27mm），内部采用高密度铝制散热鳍片，大幅增加热交换面积。配合防泄漏固体管锁系统与预设安装孔位，既确保长期使用的可靠性，也方便用户快速固定风扇或调整风道方向。

ALPHA2 SE A36 配备 400mm高品质编织尼龙保护套水冷管，长度足以适配绝大多数中塔乃至全塔机箱，即便走背线或复杂理线也能轻松应对。编织套管不仅美观，更具备优异的耐温性、抗弯折性和抗老化能力，显著延长使用寿命，同时降低因管路硬化导致的漏液风险。

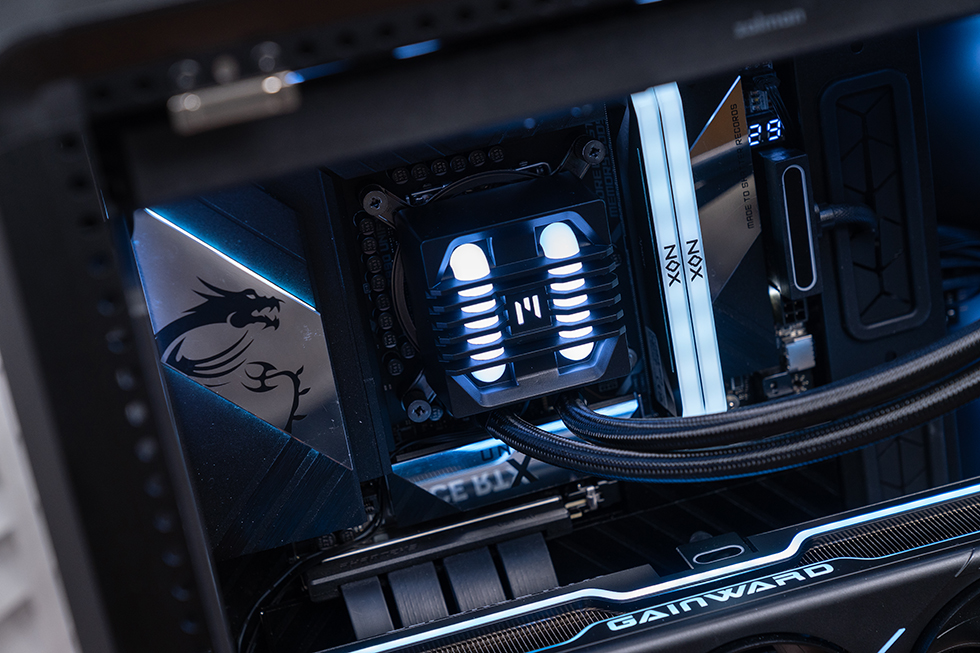

冷头是ALPHA2 SE A36的视觉核心。其透明顶盖内嵌双通道ARGB灯带，灯光随主板同步律动，模拟冷却液流动的动态效果，极具辨识度。内部搭载增强型高性能水泵，最高转速达 3300 RPM，在保证强劲水流循环的同时，通过优化叶轮结构与减震设计，实现更低运行噪音。实测满载时水泵噪音控制在可接受范围内，远优于同价位竞品。

与CPU直接接触的底座采用 100%纯铜材质，经镜面抛光处理，能紧密贴合各类Intel/AMD处理器顶盖。纯铜的高导热系数确保热量被迅速吸收并传导至冷却液中，即使在长时间高负载（如渲染、游戏、压力测试）下，也能维持CPU高频稳定运行。产品还贴心附赠耐高温、不导电的导热硅脂，进一步降低接触热阻。

ALPHA2 SE A36 标配 3 把 120mm ARGB 风扇，采用先进的鲨鱼鳍刀片设计，灵感来自空气动力学原理，有利于简化风扇叶片上的气流，减少乱流和防止涡流的形成。结合环形结构，能够抑制振动和回流，确保提高性能并降低噪音.

可拆卸风扇侧面板设计，应用3合1一体式单框风扇设计，简化硬件拆装过程形成定向导流并优化散热效率，适配复杂安装环境提升使用质量。

ALPHA2 SE A36 在安装设计上充分考虑了用户体验，整体安装过程简单便捷。配备的多平台扣具安装简单，无需复杂调整即可适配不同平台主板；冷排与风扇的安装也采用标准化设计，螺丝孔位精准，安装牢固。扣具安装时采用弹性设计，可避免过度用力导致主板变形；还附赠导热硅脂（独立包装），方便用户使用。

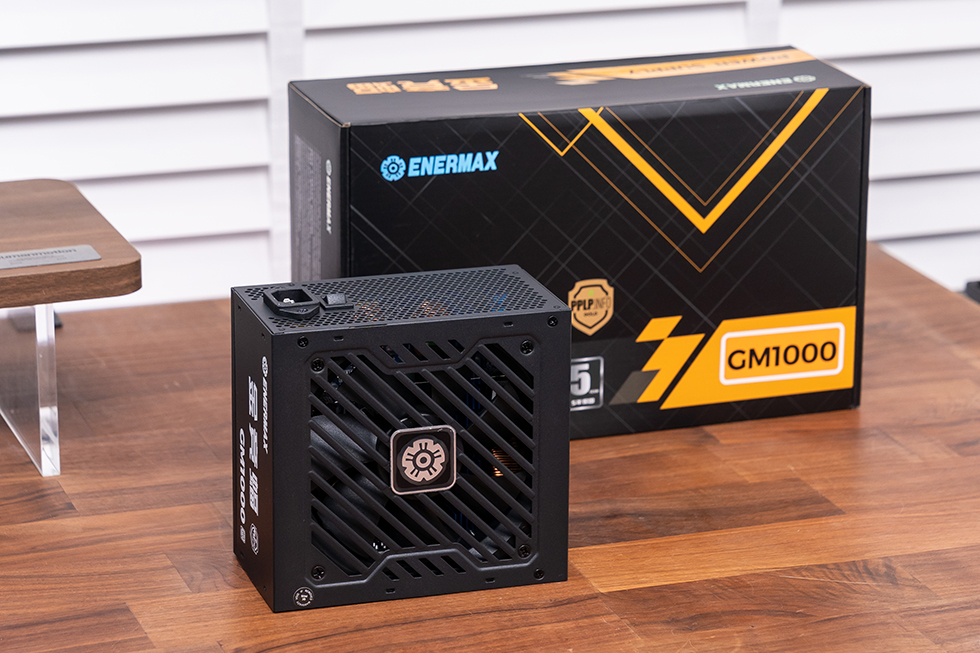

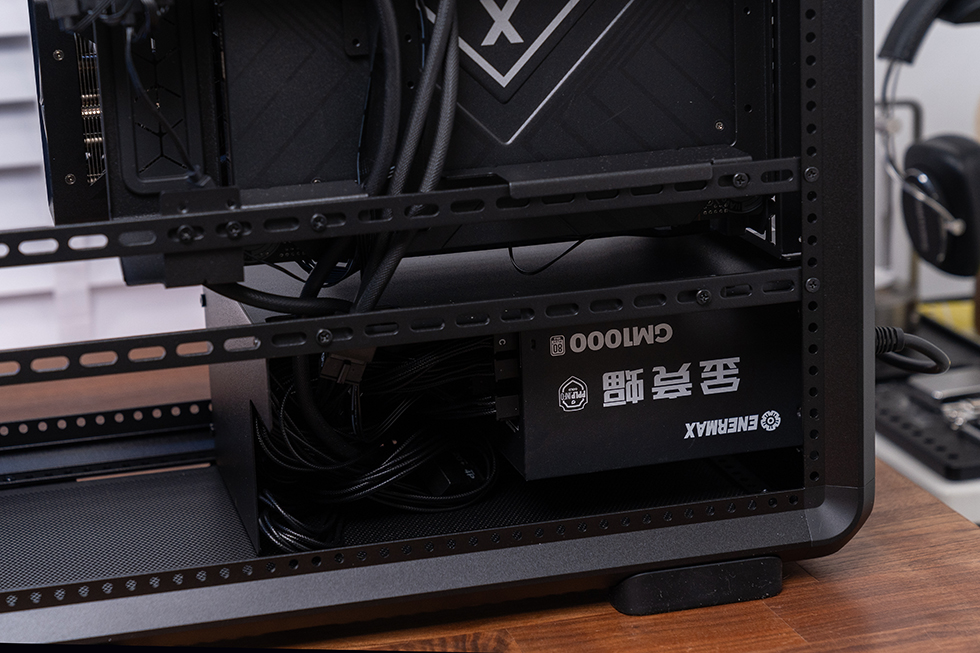

电源来自安耐美金竞蝠 GM1000，全日系电容外加1000W的大功率，符合 ATX3.1 和 PCle5.1 标准，通过 80PLUS&PPLP 双重金牌认证。原厂提供10年质保，体现了大厂对于品质的自信。金属外壳做了涂层，不仅可以增加阻尼方便安装，搭配海景房机箱也比较美观，侧面有厂商和型号的标识，表面为微磨砂质感。斜条纹格栅通过四角螺丝固定在电源顶盖，格栅正中间黏贴有金属材质的安耐美 logo 标牌，浮雕丝印制作、边缘拉丝处理，视觉观感相当高级。

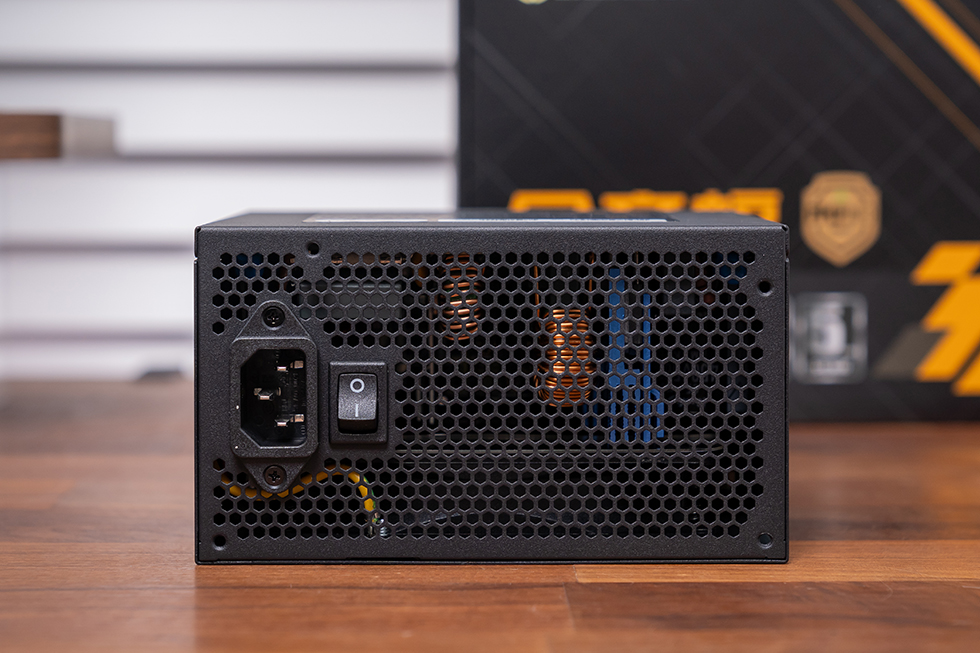

标准ATX 规格，三维尺寸是 150mm×140mm×86mm。内部搭载直径 12cm 的 FDB 液态轴承主散热风扇，采用的是GLOBE FAN的12cm风扇，具体型号为S1202512M，DC12V/0.3A规格，双滚珠轴承，具有更长的使用寿命，同时支持智能温控，运行噪音低。电源出风面采用 6 边形镂空设计，搭配独立 AC 开关。

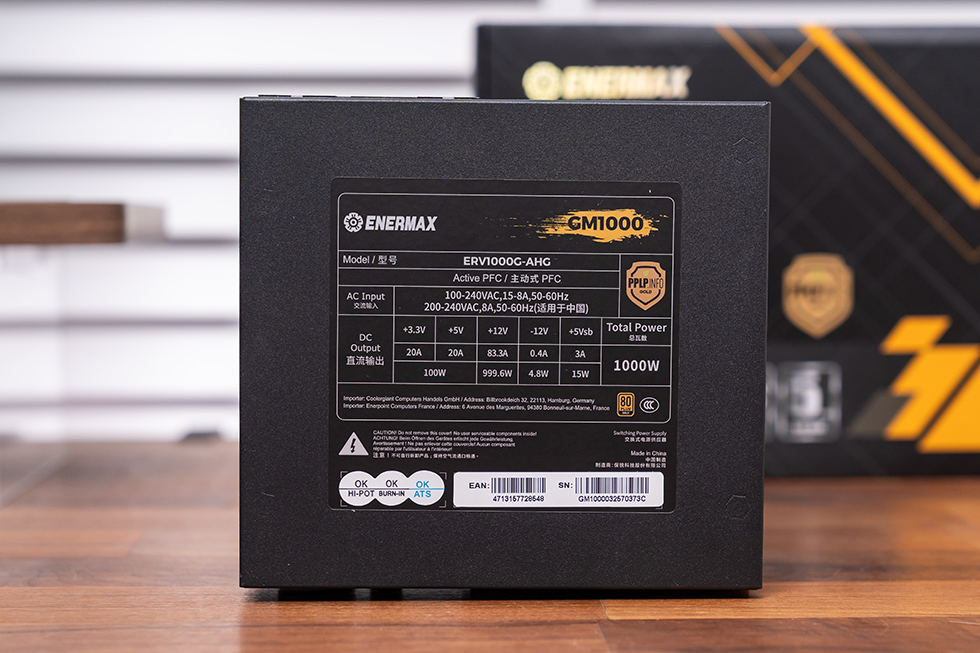

本产品选用高品质全日系固态电容与电解电容，有效保障了用电效率及运行稳定性，并可显著延长其他电子元器件的使用寿命。输入支持100-240V AC全幅电压，具备全球通用特性；输出方面，12V输出最大电流达83.3A（对应1000W功率），5V与3.3V输出均为20A，两路联合输出功率最高可达100W，此外+5V待机输出电流为3A（对应15W功率）。1000W的总输出功率能够充分满足旗舰级处理器及显卡的供电需求。

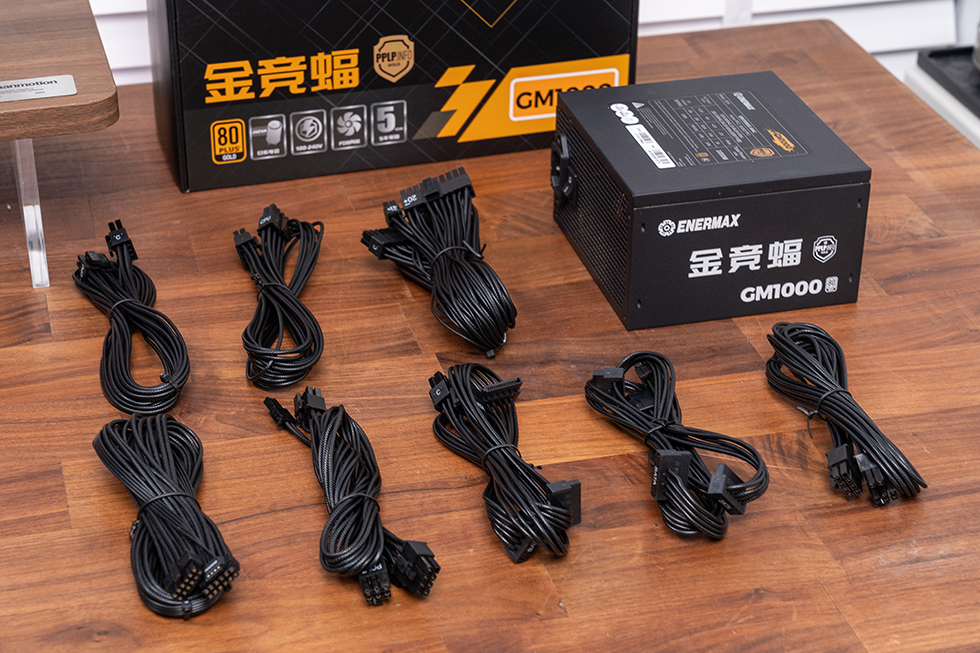

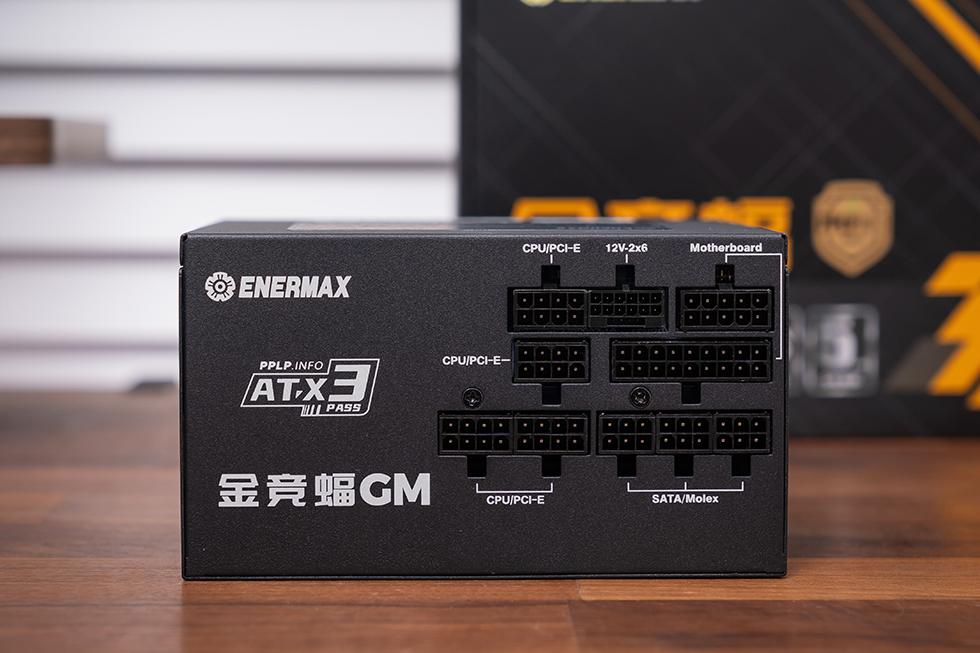

采用全模组设计，提供四组PCIe/CPU接口，三组SATA/Molex接口，一组主板24PIN接口，以及一个PCIe 5.1标准的12V-2×6接口。所有线材都采用压纹模组线，外层经过了压花加工，具有很好的耐磨性和柔软性，远看还有编织网包线的质感，满足装机理线需求。

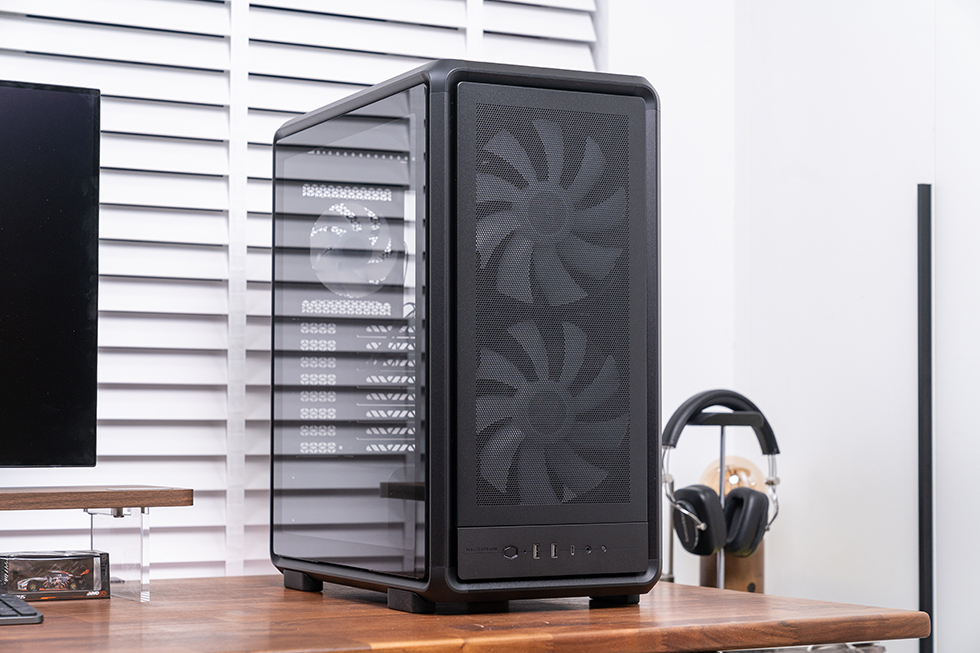

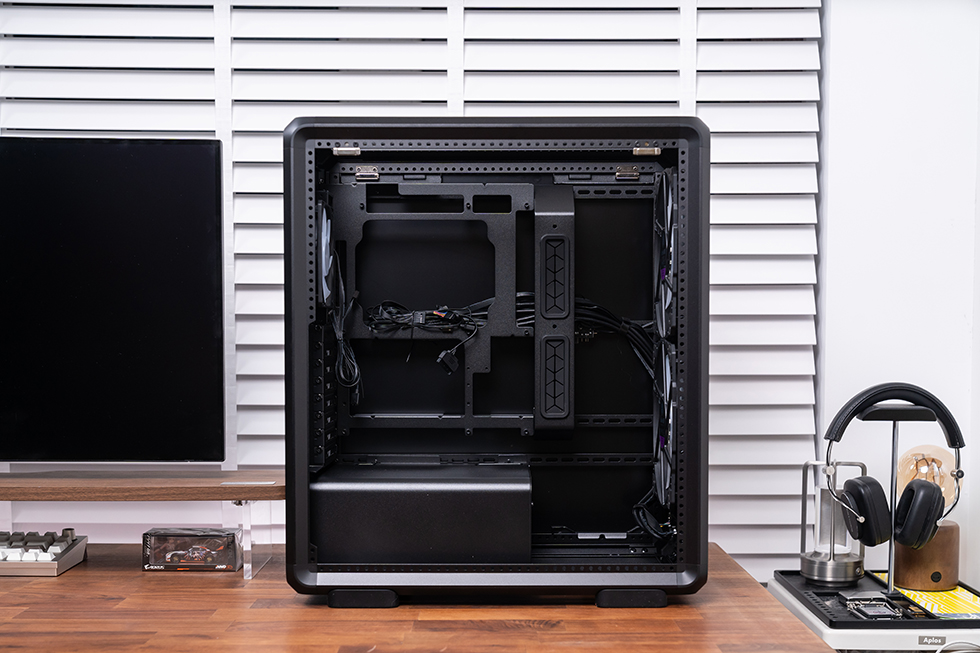

酷冷至尊 MasterFrame 500 在MasterFrame 600 Mesh基础上缩短了60mm的机身长度，整体尺寸来到了471 x 261 x 544 mm，主体框架由高强度铝合金打造，搭配可自由拆卸的铝制面板，无封闭侧板的设计让内部硬件完全暴露在高效气流中。

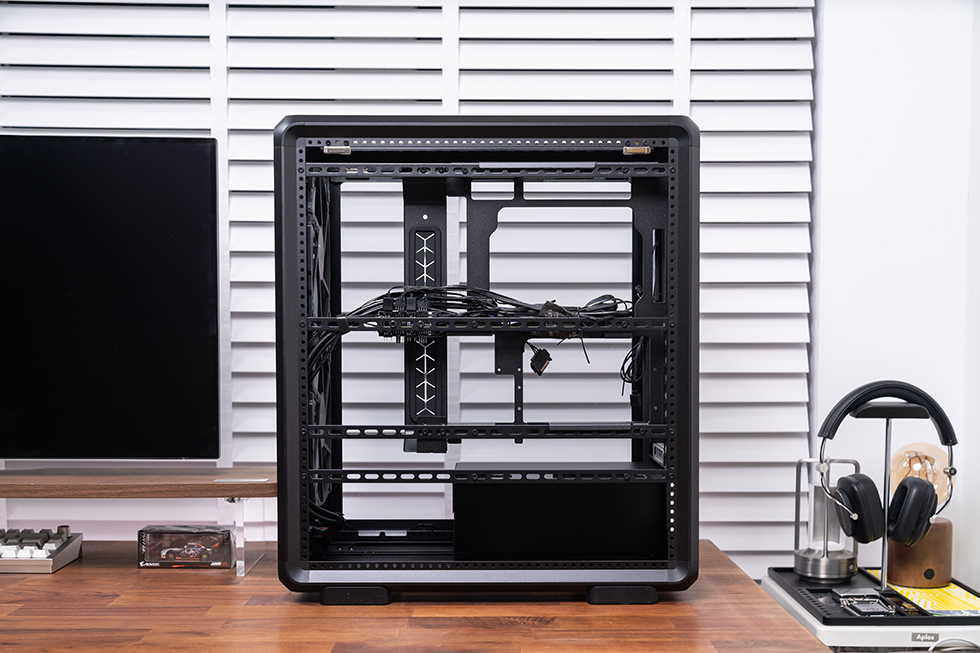

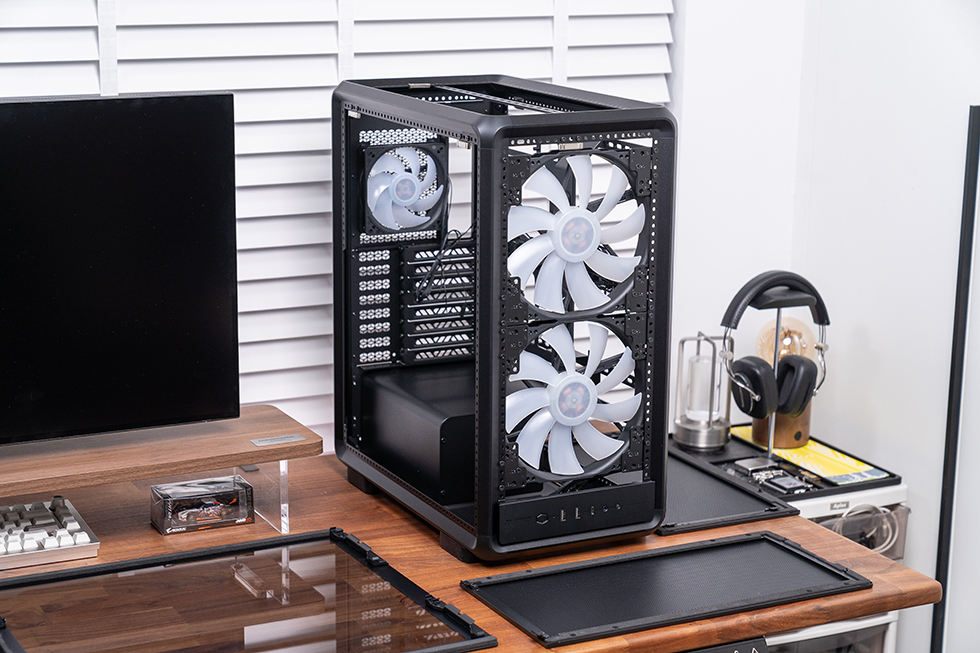

酷冷至尊MasterFrame 500 MESH依托FreeForm 2.0全模组化框架打造，其中主板固定面板、电源舱、硬盘架、遮线板等核心功能区相互分离，搭配侧面板、顶部支架、硬盘笼、前面板等关键部件，全部支持独立拆卸拆装。玩家可根据实际装机需求，借助机箱外框架与背部金属条杆上的预留螺丝孔位，自由调整各功能模块的安装位置，灵活定制机箱形态与硬件布局。出厂状态下，机箱默认采用当下主流的电源下置式结构，兼顾风道合理性与大众装机习惯，适配绝大多数硬件搭建方案。

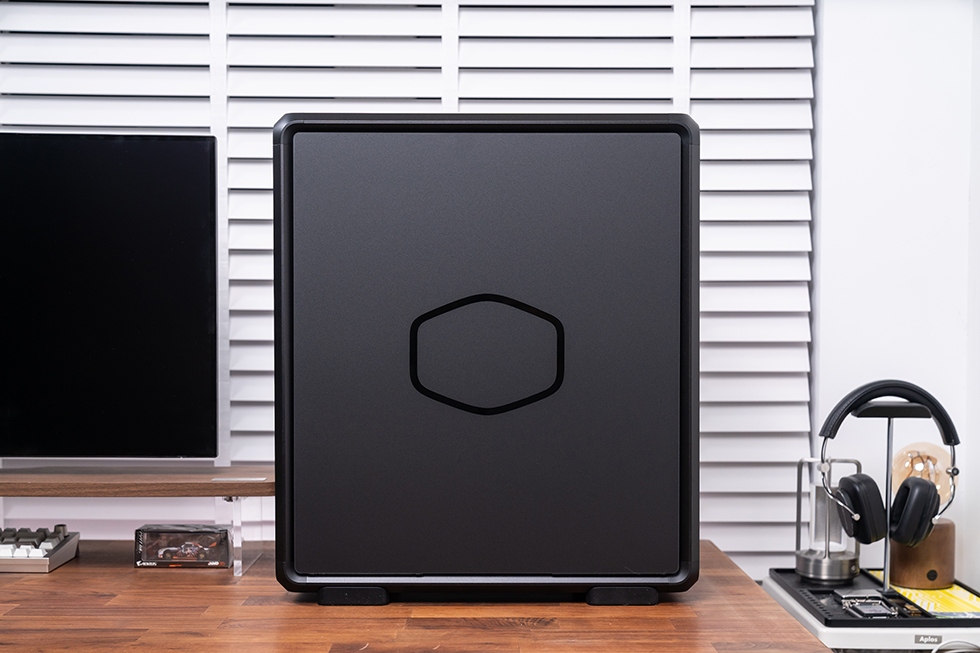

值得强调的是，机箱左侧采用常规玻璃侧透面板，而右侧亦选用钢化玻璃材质，并对其表面施以着色工艺处理，中央位置印有品牌标志性的大型六边形logo，进一步彰显了机箱独特的层次感与简约美学风格，突显其卓越质感。

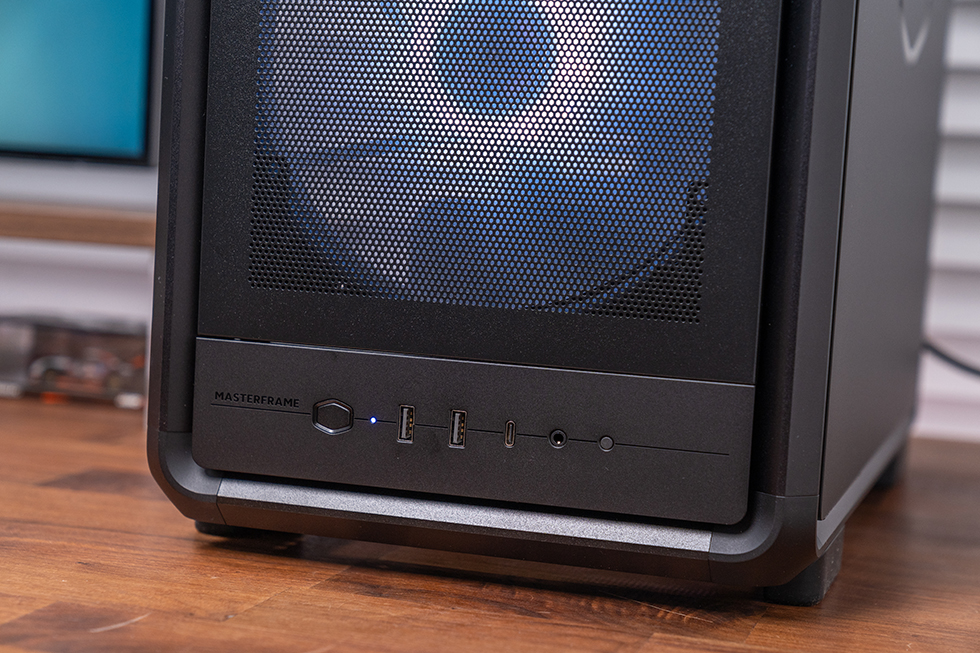

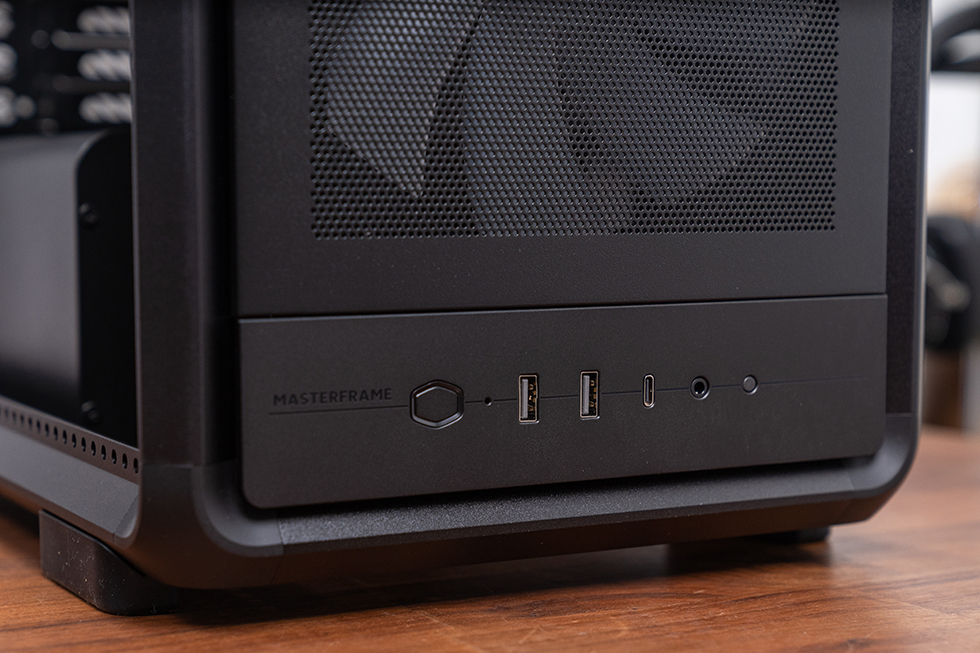

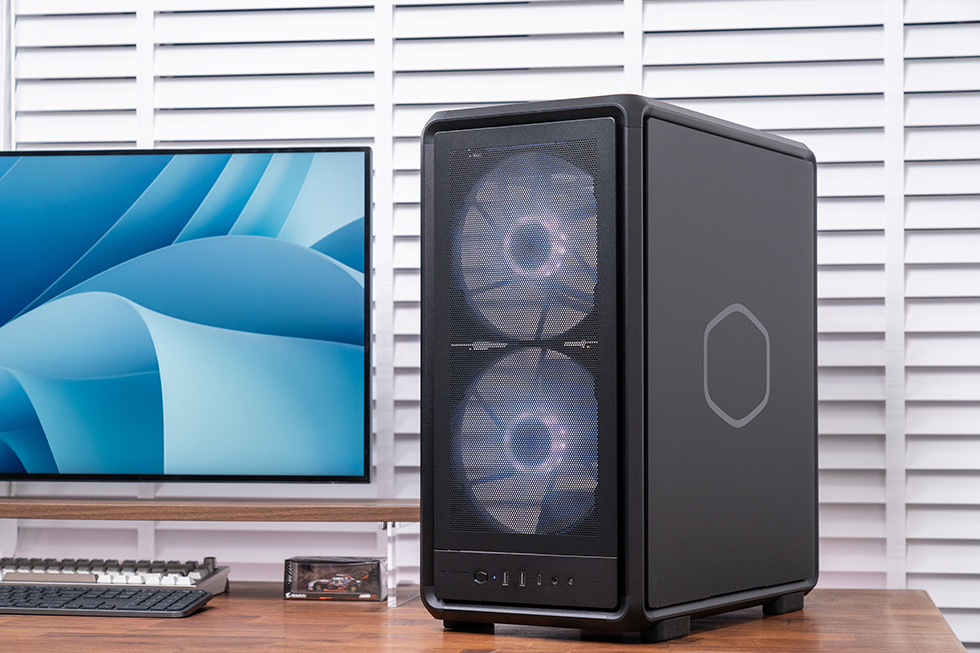

前部大面积六边形通风网孔进一步降低进风阻力，与传统封闭机箱相比，空气流通效率提升显著，能快速带走 CPU、显卡等高发热硬件产生的热量。I/O接口面板默认放置在了底部位置，提供了两个USB 5Gbps Type - A接口、一个USB 20Gbps Type - C接口和一个3.5mm复合音频孔。

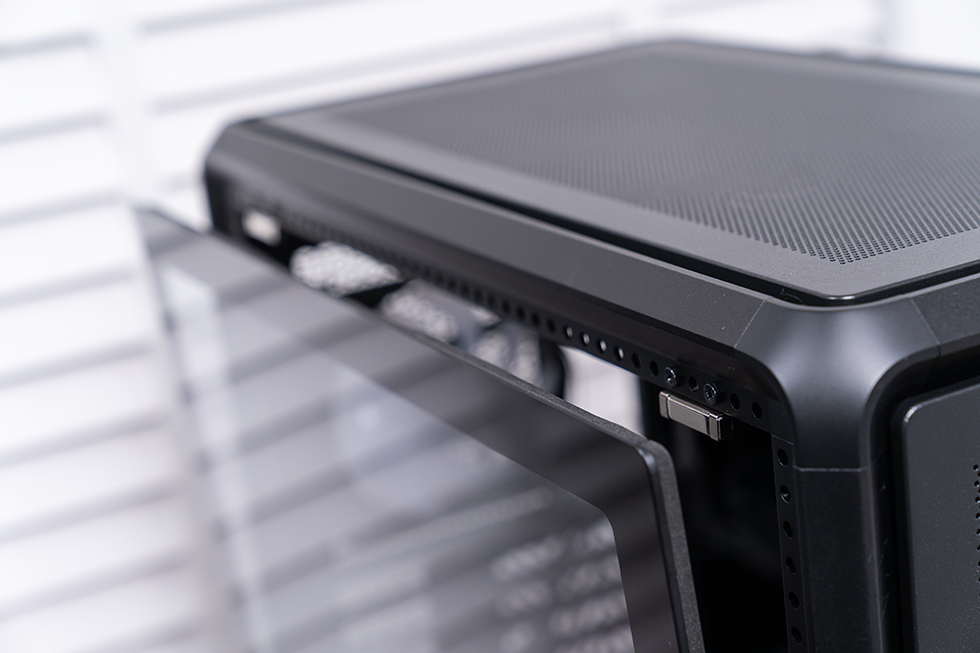

机箱侧板采用磁吸开合设计。安装时只需轻轻贴合即可固定，拆卸时无需拧螺丝，无论是日常清理灰尘，还是临时调整硬件，都能大幅提升效率，尤其适合频繁折腾的 DIY 玩家。

兼容性方面，支持 ATX、M-ATX、ITX 全规格，甚至对背插式等特殊版型主板也能完美适配；散热器方面，风冷散热器限高 190mm，水冷支持最大 360mm 冷排，无论是旗舰级风冷还是高端一体式水冷，都无需担心安装空间不足；配合8个PCIe插槽，显卡长度上限达 485mm，即便是超长旗舰显卡，也能轻松 “入住”。

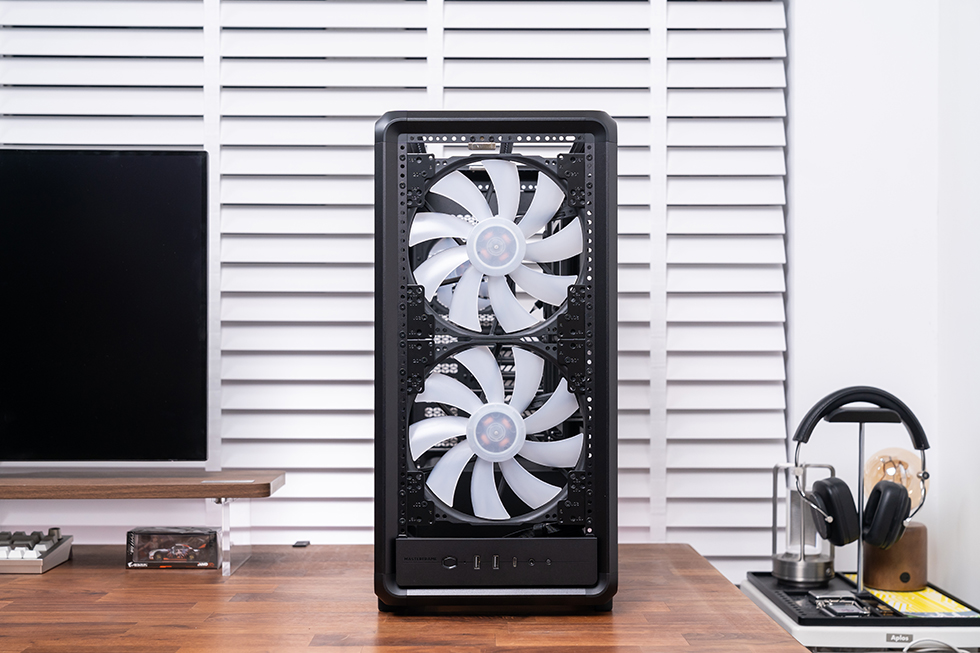

散热方面，机箱标准配置的三把风扇均源自酷冷至尊旗下漩涡系列，且均配备ARGB灯效。前置两把漩涡200 ARGB风扇规格尺寸为200×200×25mm，最高转速可至1000 RPM，扇框设有多个预留安装孔位；后置一把漩涡120 ARGB风扇规格尺寸为120×120×25mm，最高转速可至1800 RPM。
