在深圳2025湾芯展上，7nm光刻机没有亮相，但新凯来的90GHz示波器和2款EDA却成为亮点。

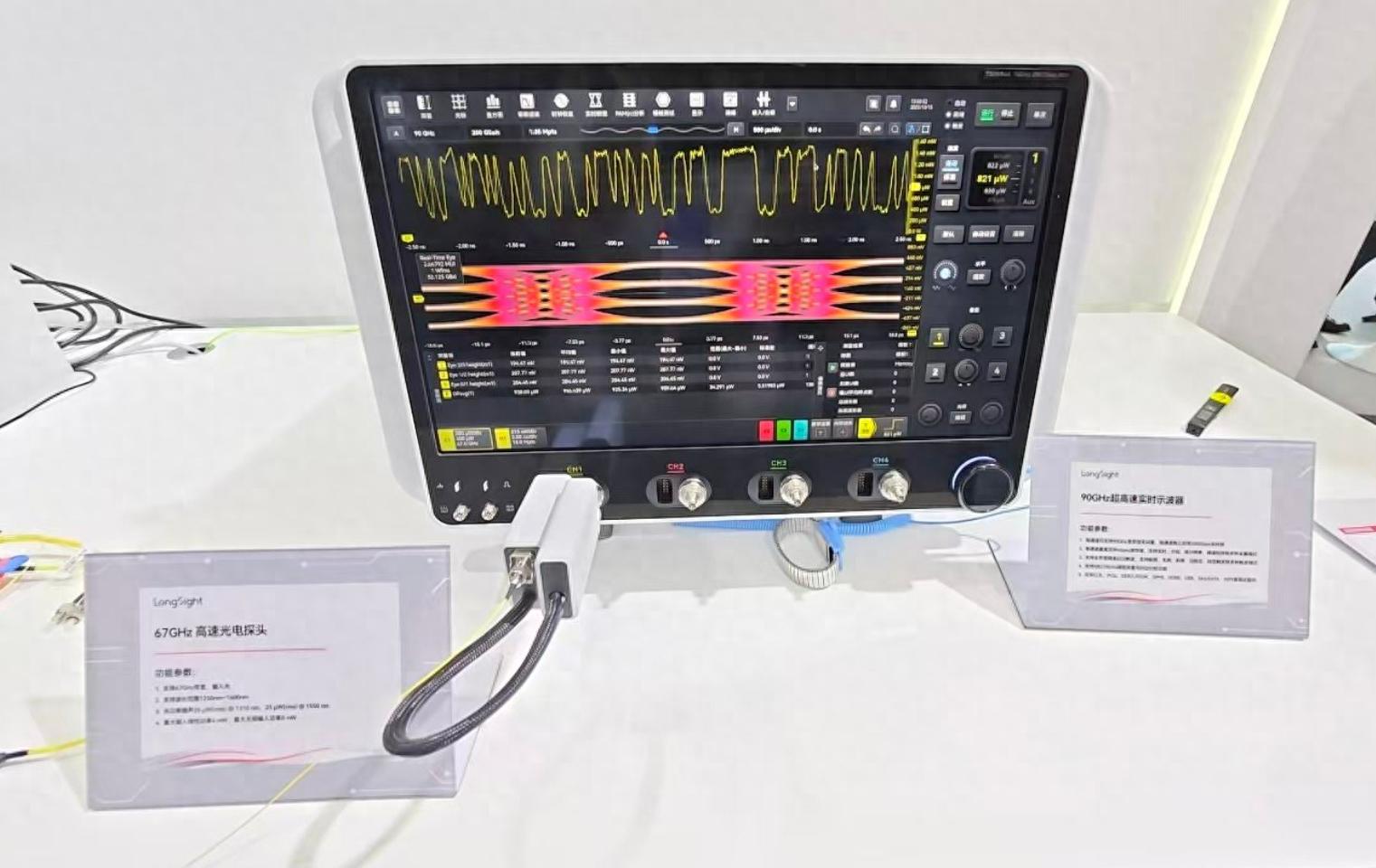

90GHz示波器由新凯来的下属公司万里眼开发的。这款示波器的带宽为90GHz，每秒可采样2000亿次，最多能存储40亿个采样点。与此前国产最顶级的示波器相比，核心性能提升了近5倍。

示波器是一种在电子设计和制造过程中，必不可少的工具。在芯片、通信设备和光电子等领域的研发和制造过程中，示波器的作用更大。在半导体行业中，示波器性能的高低，甚至能影响到芯片的良品率。

泰克（Tektronix）、力科（Teledyne LeCroy）、是德（Keysight）等国外公司一直占领国内的高端示波器市场。而国产品牌的示波器主要占领中低端市场。

新凯来推出的90GHz示波器，一下子将国产示波器带到了新的高度。在高端市场上，也能看到国产示波器的身影。

90GHz示波器除了能够测试7nm芯片外，还能够测试3nm和5nm芯片，也能够对1.6T超高速光通信模块进行检测。

据悉，华为、上海交大等国内研发机构已开始使用这款示波器。

新凯来带来的原理图和PCB设计软件，是由旗下的启云方科技开发的，这两款软件我们都拥有完整的知识产权。

需要指出进行电路或芯片设计时，一定要完成原理图的设计，这是一个必经的过程。看上去很深奥，其实很容易理解。我们在中学上物理课时，会讲到电路。例如一个电源、一个灯泡，一个闭合的导线。这个闭合的电路示意图，其实就是原理图。

原理图软件，除了设计原理图外，还包括其它功能，如电子元器件。当设计师在设计原理图时，可以选择合适的电子元件，包括二极管、三极管、电阻、电容以及各种芯片。当完成一个电路设计时，不仅完成了原理设计，也建立了一个物料清单。

PCB设计软件就是对电路板、芯片进行布局的软件。完成原理图设计后，就需要将这些设计变成真正的产品。这时就需要PCB设计软件发挥作用了。

例如我们日常所看到的电路板。PCB设计软件就是按照原理图，对实际使用的电子元件在电路板上进行布局。

这些布局不是随意的，因为不同的电子元器件在工作时会产生干扰，有经验的设计师会将高频电路应与低频电路进行隔离，降低电磁干扰。采用AI技术以后，PCB软件布局的水平大幅度提高。。

新凯来推出的这两款EDA软件，除了具备智能辅助功能以外，产品性能也比目前国际主流的产品高30%，硬件的开发周期却缩短了40%，第一次设计产品的成功率达到30%。

近期，在中国升级芯片管制以后，特朗普则表示要再次限制EDA软件对中国的出口。这两款EDA软件的展示，会减轻企业不少的压力。

除此之外，新凯来还展示了16款半导体设备，虽然没有光刻机亮眼，但是却能帮助很多芯片制造企业。希望新凯来在未来能够带来更多的半导体设计和制造的解决方案！
