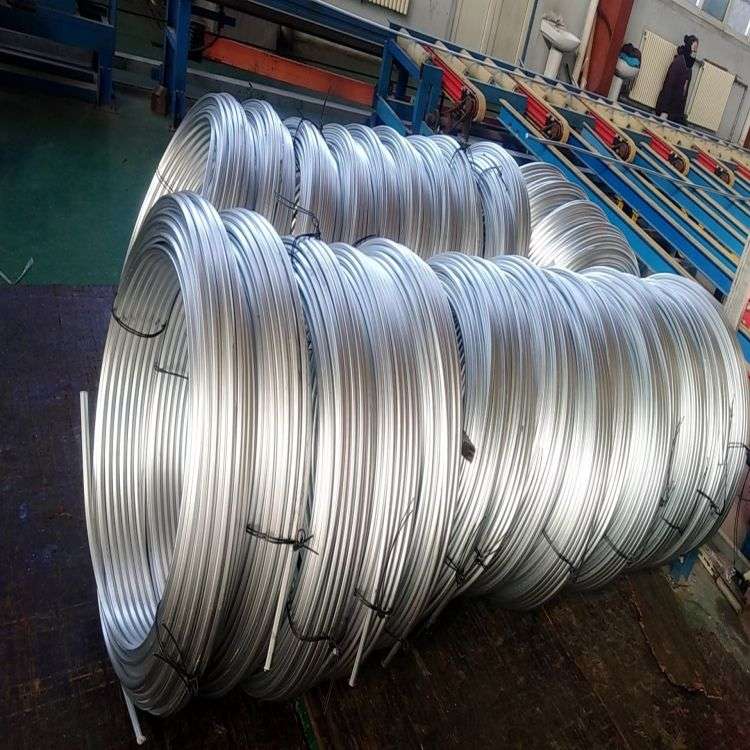

电流输出密度（单位面积阳极的输出电流，单位：A/m²）：块状阳极（如锌块、镁块）因表面积小、电流集中，局部输出密度更高（例：锌块阳极在海水中约5~10 A/m²）；带状阳极（如锌带、铝带）因表面积大、电流分散，整体输出密度更低（例：锌带阳极在海水中约1~3 A/m²），但电流沿阳极长度方向的分布偏差极小（≤5%）。

关键区别：块状阳极是 “点源供电”，带状阳极是 “线源供电”—— 前者追求局部大电流，后者追求全域均匀性，适配不同保护需求（块状适合局部强化，带状适合长距离线性构件）。

二、电流分布均匀性的核心原理：“线源扩散+近距离适配”

带状阳极的均匀性优势，本质是其 “薄长形态+贴近被保护体” 的结构特点，与电化学电流扩散规律的协同作用，具体可从3个维度解析：

1.形态决定电流扩散模式：从 “点源衰减” 到 “线源平缓”

块状阳极（点源）：电流从阳极表面向四周呈 “球形扩散”，距离阳极越远，电流密度衰减越快（遵循 “平方反比定律”）。例如：距离锌块阳极10cm处的电流密度，可能是50cm处的25倍，导致被保护体（如管道）靠近阳极的区域过保护，远离区域欠保护。

带状阳极（线源）：电流沿阳极长度方向呈 “圆柱形扩散”，扩散路径更平缓，电流密度衰减仅与距离成 “线性反比”。例如：长100m的锌带阳极，管道轴向各点与阳极的距离基本一致，电流密度衰减每公里≤5%，实现全长度均匀覆盖。

2.贴近铺设减少 “距离差”，消除局部电流集中

带状阳极的典型安装方式是 “紧贴被保护体”（如缠绕管道、平行铺设于管道下方），阳极与被保护体的距离通常控制在0.1~0.5m，且全程距离偏差≤0.1m。这种安装方式从根本上消除了 “距离差异导致的电流分配不均”—— 相比块状阳极（与管道距离可能达1~3m，且多个块状阳极间存在间距），带状阳极与管道的 “零距离适配”，让每个保护点位获得的电流几乎一致，避免局部过流或欠流。

3.大表面积降低 “极化竞争”，实现电流均匀释放

带状阳极的表面积远大于同质量的块状阳极（例：10kg锌带的表面积约为锌块的5~10倍），单位面积承担的电流负荷更小，阳极表面的极化程度（电位偏移）更低且更均匀。

块状阳极因表面积小，局部区域易发生 “过度极化”（电流集中导致表面电位急剧下降），而带状阳极的大表面积分散了电流负荷，每个区域的极化程度一致，确保电流稳定、均匀输出，不会出现 “局部高电流、整体低效率” 的问题。

三、补充：均匀性的实际影响因素与工程适配

阳极长度的适配性：带状阳极的均匀性优势在 “长距离应用” 中更显著（通常≥10m），短距离（＜5m）时与块状阳极差异不大；超过100m时，可通过 “分段敷设+中间接头” 维持均匀性，避免两端电流衰减。

电解质环境的影响：在低电阻率环境（如海水、湿地），电流扩散阻力小，带状阳极的均匀性更优；在高电阻率土壤（如干旱地区），可通过 “多带并行” 或 “增加阳极宽度” 降低电流扩散阻力，仍能保持均匀性（而块状阳极需密集布置才能弥补）。

与被保护体的匹配性：对于管道、电缆、储罐底板等 “线性/面状” 构件，带状阳极的 “线源供电” 可完美匹配其结构，电流沿构件轴向/径向均匀分布；而块状阳极更适合 “点状” 构件（如法兰、阀门）的局部强化保护
