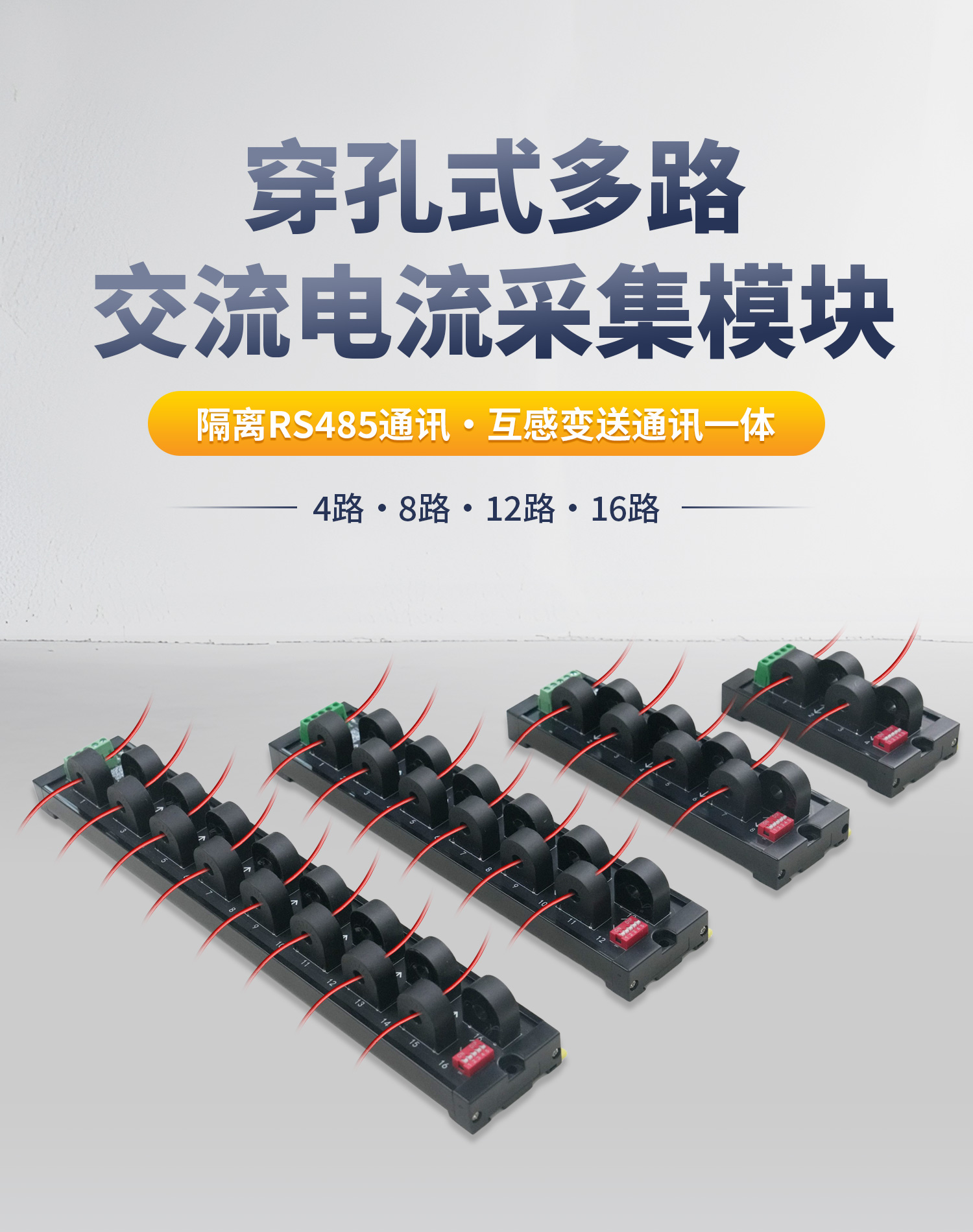

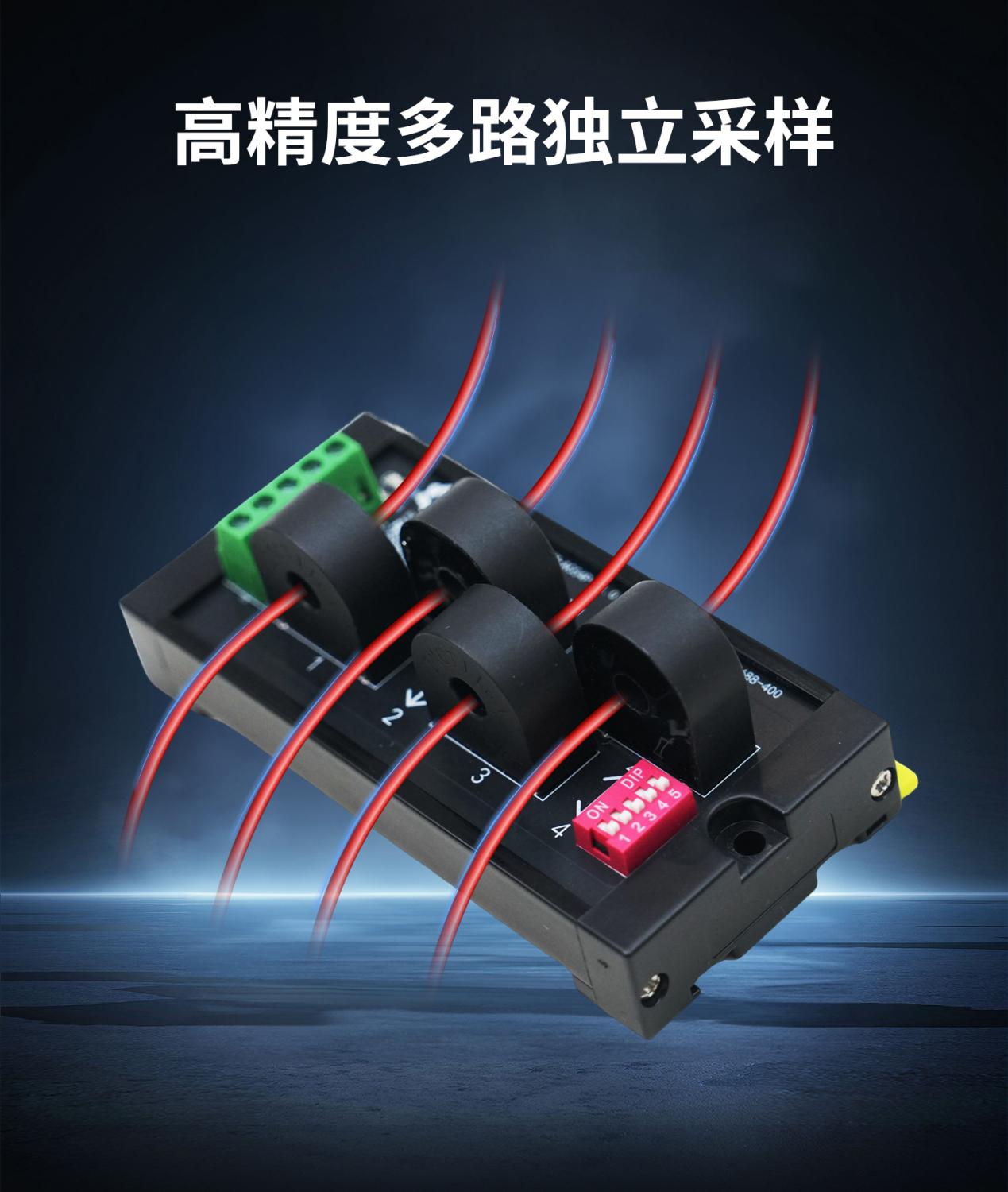

交流电流采集模块，隔离RS485通讯，互感变送通讯一体，支持Modbus RTU标准协议，高精度多路独立采样，真有效值采集，稳定运行。兼容各种数显表、PLC、工控机、无纸记录仪、组态系统等现场设备，应用广泛。
1.应用需求
实时监控电机、变频器、生产线等工业设备的交流电流，及时发现设备过载、故障、异常运行等情况，保障工业生产安全、稳定、高效，降低设备维修成本和生产损失。
2.模块选型
选用具备高采样率(≥10kHz)、宽测量范围(0-500A)、抗干扰能力强(符合工业 EMC 标准)的交流电流监测采集模块，如基于霍尔效应原理的模块。模块需支持 RS485、Modbus 等工业常用通信协议，方便与工业控制系统(PLC、DCS)对接，同时具备过流报警输出功能，响应时间≤100ms。

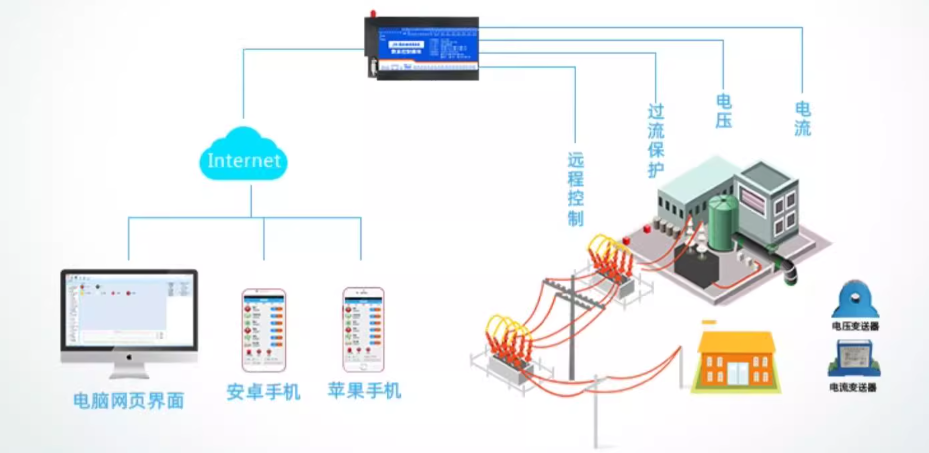

3.系统架构
感知层：在工业设备的电流回路中安装交流电流监测采集模块，实时采集设备运行时的交流电流数据。
传输层：通过 RS485 总线将采集到的电流数据传输至工业网关，工业网关将数据转换为以太网协议(TCP/IP)后，上传至工业云平台或本地监控服务器。
平台层：工业云平台或本地监控服务器对接收的电流数据进行存储、分析、处理。平台具备数据实时显示(如电流波形图、数值)、历史数据查询(按时间范围、设备编号)、数据统计分析(如平均电流、最大电流、过载次数)等功能。

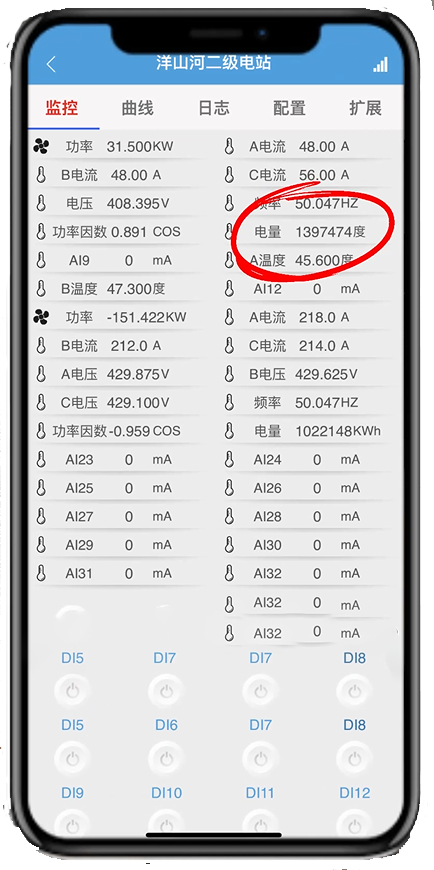

应用层：工作人员通过监控终端(电脑、手机 APP)访问平台，实时查看工业设备的电流运行状态。当设备电流超过设定阈值时，平台通过声光报警、短信、APP 推送等方式向工作人员发出预警信息，同时可联动工业控制系统，对设备进行紧急停机或调整操作。
4.核心功能
实时电流监测：连续采集工业设备的交流电流，精度误差≤1%。
过载预警与报警：预设电流阈值，当电流超过阈值时，触发多级预警和报警机制。
故障诊断：通过分析电流数据的变化趋势(如电流突然增大、波动异常)，辅助判断设备可能存在的故障类型(如电机轴承磨损、线路短路)。
数据报表生成：自动生成设备电流运行报表(日报、周报、月报)，为设备维护、生产管理提供数据支持。
二、建筑能源消耗监测方案
1.应用需求

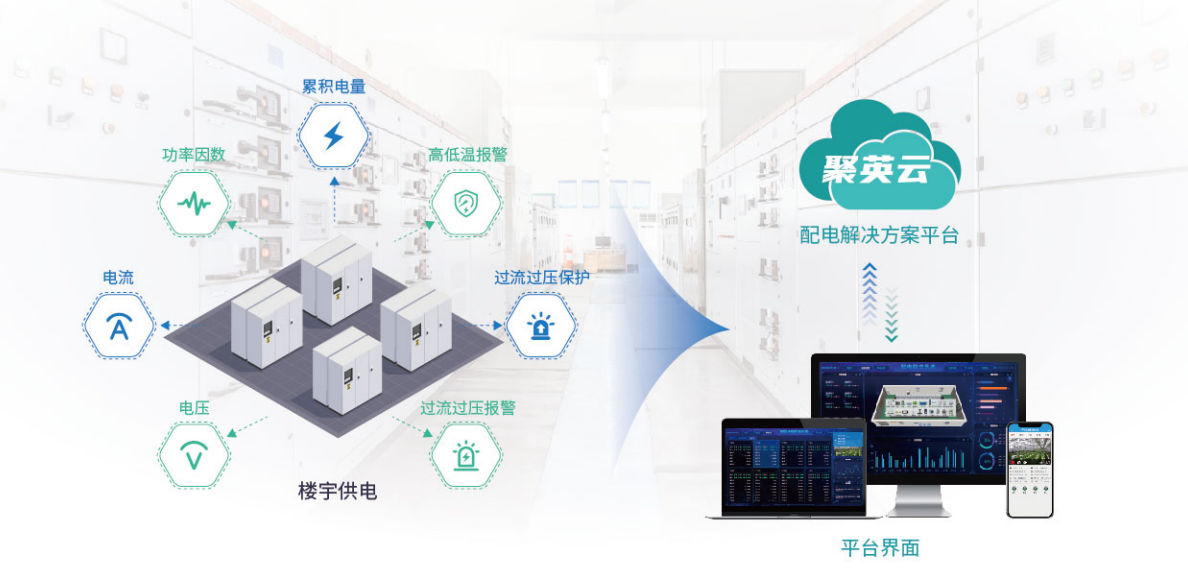

对商业建筑、住宅小区、办公楼等建筑内的照明、空调、电梯、水泵等用电设备的交流电流进行监测，统计各区域、各设备的用电量，分析建筑能源消耗规律，为建筑节能改造、能源管理优化提供数据依据，降低建筑能源消耗和运营成本。
2.模块选型
选择低成本、小体积、低功耗(≤50mW)的交流电流监测采集模块，测量范围适配建筑用电设备(0-100A)，支持 WiFi、LoRa 等无线通信方式，方便在建筑内灵活安装，无需复杂布线。模块需符合民用电气安全标准，具备良好的稳定性和可靠性，年故障率≤1%。
3.系统架构
感知层：在建筑内照明、空调主机等用电回路安装交流电流监测采集模块，采集回路中的交流电流数据，根据电流、电压计算用电量，可搭配电压采集模块或默认 220V/380V 额定电压。
传输层：模块通过 WiFi 将数据传输至建筑内的无线路由器，或通过 LoRa 传输至 LoRa 网关，再由网关将数据上传至建筑能源管理云平台。
平台层：云平台对采集的电流、用电量数据进行汇总、存储、分析。平台具备建筑能源消耗总览(实时能耗、累计能耗)、分区能耗监测(按楼层、房间、设备类型)、能耗对比分析(不同时间段、不同区域)等功能。
应用层：建筑管理人员通过电脑客户端、手机 APP 登录能源管理平台，查看建筑能源消耗情况。平台可根据能耗分析结果，为管理人员提供调整空调运行时间、更换节能照明设备等节能建议，同时可对能源消耗超标区域或设备进行提醒。
4.核心功能
用电量统计：根据电流数据准确计算各用电回路、设备的用电量，精度误差≤2%。
能耗监测与分析：实时监测建筑总能耗及各分项能耗，生成能耗趋势图、饼图等，分析能耗分布和变化规律。
节能评估：对比节能改造前后的能耗数据，评估节能改造效果，为后续节能工作提供参考。
异常能耗报警：当某区域或设备的能耗突然异常增加(如电流骤增导致用电量超标)时，平台发出报警信息，提醒管理人员排查原因(如设备故障、线路漏电)。
1.应用需求

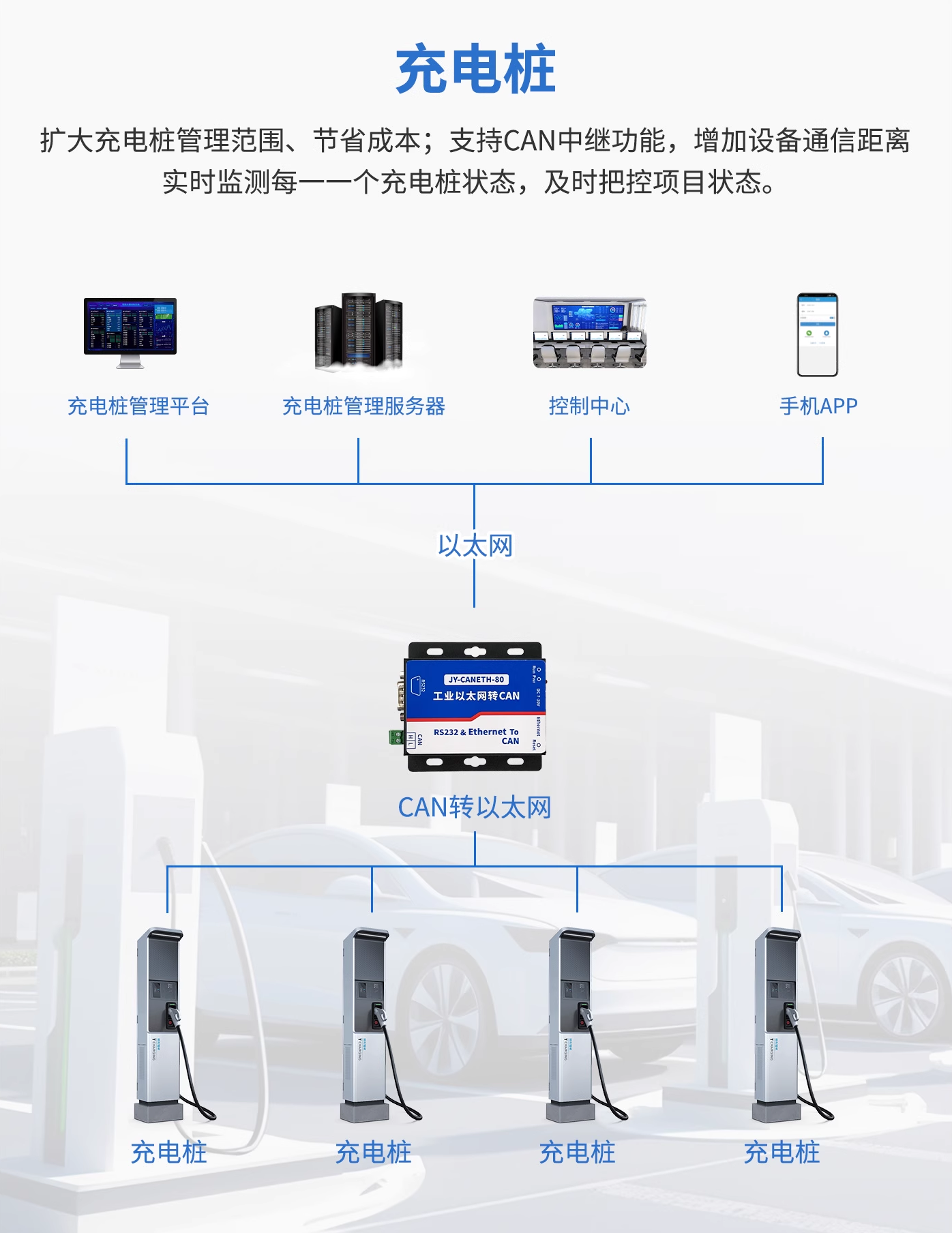

监测新能源汽车充电桩的交流电流，确保充电桩在充电过程中电流稳定，避免因电流过载、波动过大等问题引发安全事故(如线路烧毁、设备损坏)，同时实现对充电桩运行状态的远程监控和管理，提高充电设施的运营效率和可靠性。
2.模块选型
选用具备高精度(测量误差≤0.5%)、宽动态范围(0-200A)、适应充电桩工作环境(温度 - 30℃-70℃、湿度≤95%)的交流电流监测采集模块。模块需支持 CAN 总线或以太网通信协议，满足充电桩控制系统的数据传输需求，同时具备过流、过压、欠压等保护功能，响应时间≤50ms。
3.系统架构
感知层：在充电桩的交流输入回路和充电输出回路中安装交流电流监测采集模块，实时采集充电过程中的交流电流数据，同时采集电压、温度等辅助数据。
传输层：模块通过 CAN 总线将采集到的数据传输至充电桩控制器，控制器对数据进行初步处理后，通过 4G/5G 或以太网将数据上传至新能源汽车充电运营云平台。
平台层：云平台对充电桩的电流、电压、温度、充电量、充电时长等数据进行存储、分析和管理。平台具备充电桩实时状态监控(在线 / 离线、充电中 / 空闲、故障)、充电数据统计、设备故障诊断等功能。
应用层：充电运营商通过平台远程监控充电桩的运行情况，当充电桩出现电流异常(如过流、电流中断)时，平台及时发出报警信息，运营商可安排维修人员进行检修。
4.核心功能
充电电流监测：实时监测充电桩充电过程中的交流电流，确保电流在安全范围内，符合充电桩设计标准和国家电网要求。
安全保护：当电流超过设定安全阈值或出现异常波动时，模块触发保护机制，切断充电回路或调整充电电流，保障充电安全。
设备状态管理：通过电流数据判断充电桩是否正常运行，如电流为零且无充电请求时，判定充电桩处于空闲状态;电流异常且无法恢复时，判定充电桩出现故障。
充电数据管理：记录每一次充电的电流变化曲线、充电量、充电时间等数据，为充电费用结算、设备维护提供依据。
1.应用需求

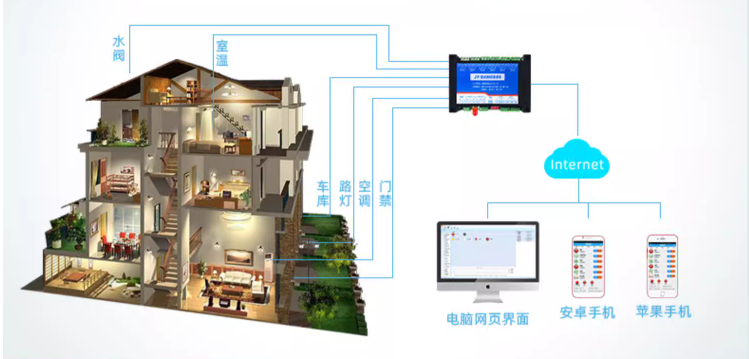

对家庭内的冰箱、彩电、洗衣机、热水器、空调等家用电器的交流电流进行实时监测，及时发现家用电器的电流异常(如漏电、短路、过载)，预防电气火灾、触电等安全事故发生，保障家庭用电安全，同时为家庭能源管理提供数据支持，帮助用户合理用电、节约电费。
2.模块选型
选择小型化、低功耗(待机功耗≤10mW)、易安装(可集成在插座、断路器中)的交流电流监测采集模块，测量范围适配家用电器(0-30A)，支持蓝牙、WiFi 等无线通信方式，方便与智能家居网关或手机 APP 连接。模块需具备电流异常报警功能，且符合家用电气安全标准。
3.系统架构
感知层：将集成交流电流监测采集模块的智能插座、智能断路器安装在家庭各用电回路中，家用电器插入智能插座或通过智能断路器供电，模块实时采集家用电器的交流电流数据。
传输层：模块通过蓝牙或 WiFi 将采集到的电流数据传输至智能家居网关，网关将数据汇总后上传至智能家居云平台或直接与手机 APP 通信。
平台 / APP 层：智能家居云平台或手机 APP 对电流数据进行处理和展示，用户通过手机 APP 可实时查看各家用电器的电流运行状态、用电量。当家用电器出现电流异常如电流骤增、长时间过载时，APP 发出报警提示，同时可联动智能断路器切断电源。
4.核心功能
实时用电监测：显示各家用电器的实时电流、功率、用电量等数据，让用户清楚了解家庭用电情况。
安全预警与保护：当家用电器电流异常时，及时发出报警信息，并可自动切断电源，防止事故发生。例如，当热水器出现漏电导致电流异常时，智能断路器立即跳闸，保障用户安全。
用电统计与分析：统计家庭每日、每月的总用电量及各家用电器的用电量占比，生成用电分析报告，为用户提供节能建议(如减少高功耗电器使用时间)。
远程控制联动：用户可通过手机 APP 远程查看家用电器的电流状态，若发现电器未关闭(电流不为零)，可远程控制智能插座或断路器关闭电器电源，避免能源浪费。
