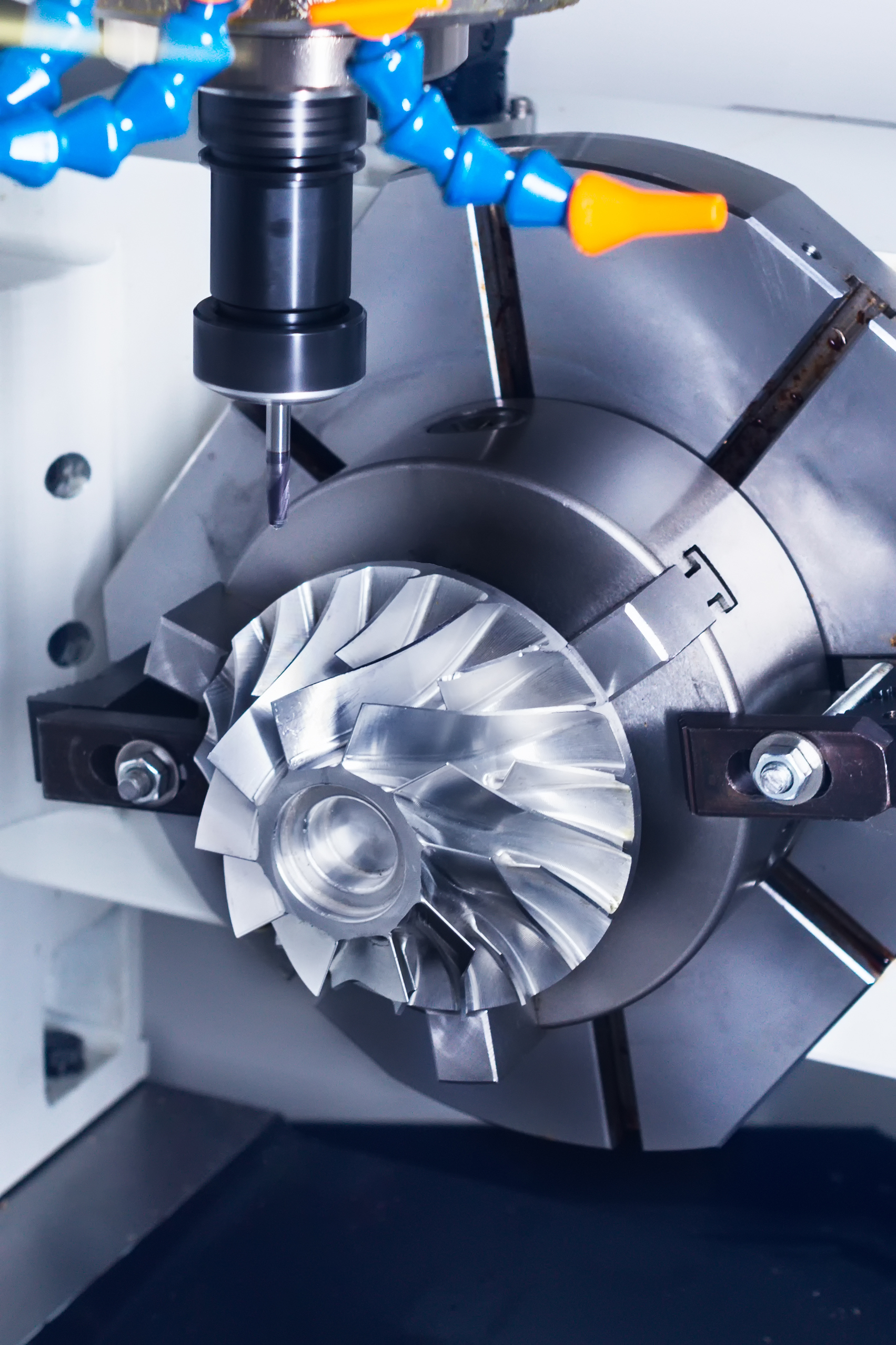

在高端制造领域，摇篮式五轴加工中心凭借“主轴+摇篮”结构，是实现复杂曲面零件高效精密加工的关键装备。其加工精度直接决定零件性能，而精度标定作为量化与补偿设备几何误差的核心技术，是充分释放设备精度潜力的关键。

一、精度标定的核心逻辑

摇篮式结构的旋转轴（A/C轴）集成于工作台，与线性轴（X/Y/Z轴）运动耦合，导致误差源更复杂，主要包括线性轴的定位、直线度、垂直度误差，旋转轴的分度、倾斜误差，以及旋转中心偏移等耦合误差。

震环机床的U630五轴加工中心采用桥式龙门结构，横梁在桥式龙门两侧立柱上做前后Y向

运动，滑鞍在横梁上做左右X向运动，主轴在滑鞍上做上线Z向运动，配置摇篮A/C转台，可实现五轴联动加工；

标定的核心逻辑是“误差识别—量化建模—补偿修正”的闭环过程：通过高精度测量获取误差参数；基于多体系统理论建立误差模型；将补偿值导入数控系统实现轨迹修正。需遵循“先静态后动态”、“先单轴后多轴耦合”原则。

二、关键标定方法

根据测量原理，主要方法可分为四类：

1.传统几何量测量法：使用千分表、平尺、直角尺、分度盘等机械量具，快速检测线性轴基础误差与旋转轴宏观分度误差。优点是操作简便、成本低，适用于安装调试或初步排查。但精度与效率有限，依赖人员经验。

2.激光干涉测量法：当前高精度标定的主流技术。利用激光干涉原理，可同步高精度（0.1μm级）测量线性轴的定位、直线度、角误差及旋转轴的分度误差。通过“多位置测量法”标定旋转中心偏移等关键参数。优点是精度高、参数全面，数据可直接用于补偿；缺点是对环境（温湿度、振动）要求严，标定周期较长（通常需8-12小时）。

3.球杆仪测量法：通过测量主轴与工作台间距离变化，快速诊断多轴联动下的动态耦合误差。特别适合摇篮式结构在“线性轴+旋转轴”联动时的精度标定，能在约30分钟内完成。通过分析杆长变化曲线，可定性诊断误差来源（如轴倾斜、垂直度偏差）。优点是动态响应快，适合产线快速巡检与补偿验证；缺点是测量精度相对较低（约1μm级）。

4.光学坐标测量法：包括激光跟踪仪、三坐标测量机（CMM）。通过获取空间点坐标，全面验证复杂运动轨迹精度。激光跟踪仪适合大范围现场测量；CMM多通过测量标准试件间接评估设备精度。适用于大型设备或高精度验收场景。

三、实施流程与优化策略

精度标定是系统性工程，需规范流程并持续优化。

标准化实施流程：

前期准备：设备预热至热平衡，清洁基准面。根据设备与精度要求制定测量方案与顺序（通常为单轴标定后再进行多轴联动标定）。

过程测量：严格按规范操作，确保测量装置安装正确、数据采集可靠。

后期处理与验证：利用专用软件分析数据，生成补偿表并导入数控系统。通过加工标准试件（如航空叶片模拟件）验证补偿效果，形成闭环。

关键优化策略：

1.引入温度补偿：针对旋转轴发热导致的变形，建立“温度-误差”模型，实现动态热误差补偿。

2.强化多轴耦合误差标定：重点测量旋转轴在不同角度下线性轴的精度变化，量化耦合误差规律。

3.建立定期标定机制：根据设备使用强度与精度要求，制定差异化标定周期（如每月至每季度），并在安装调试或大修后进行全面标定。

四、结语

摇篮式五轴加工中心的精度标定是保障高端制造质量的核心环节。传统几何法、激光干涉法、球杆仪法及光学坐标法构成了覆盖“静态与动态”、“单轴与多轴”的完整技术体系，需结合实际协同应用。未来，标定技术正朝着自动化、实时化与智能化方向发展，通过集成机器人、大数据与机器学习，实现无人化操作与预测性补偿，将进一步释放设备潜力，为制造业高质量发展提供坚实支撑。
