Intel全新内存明年就来！

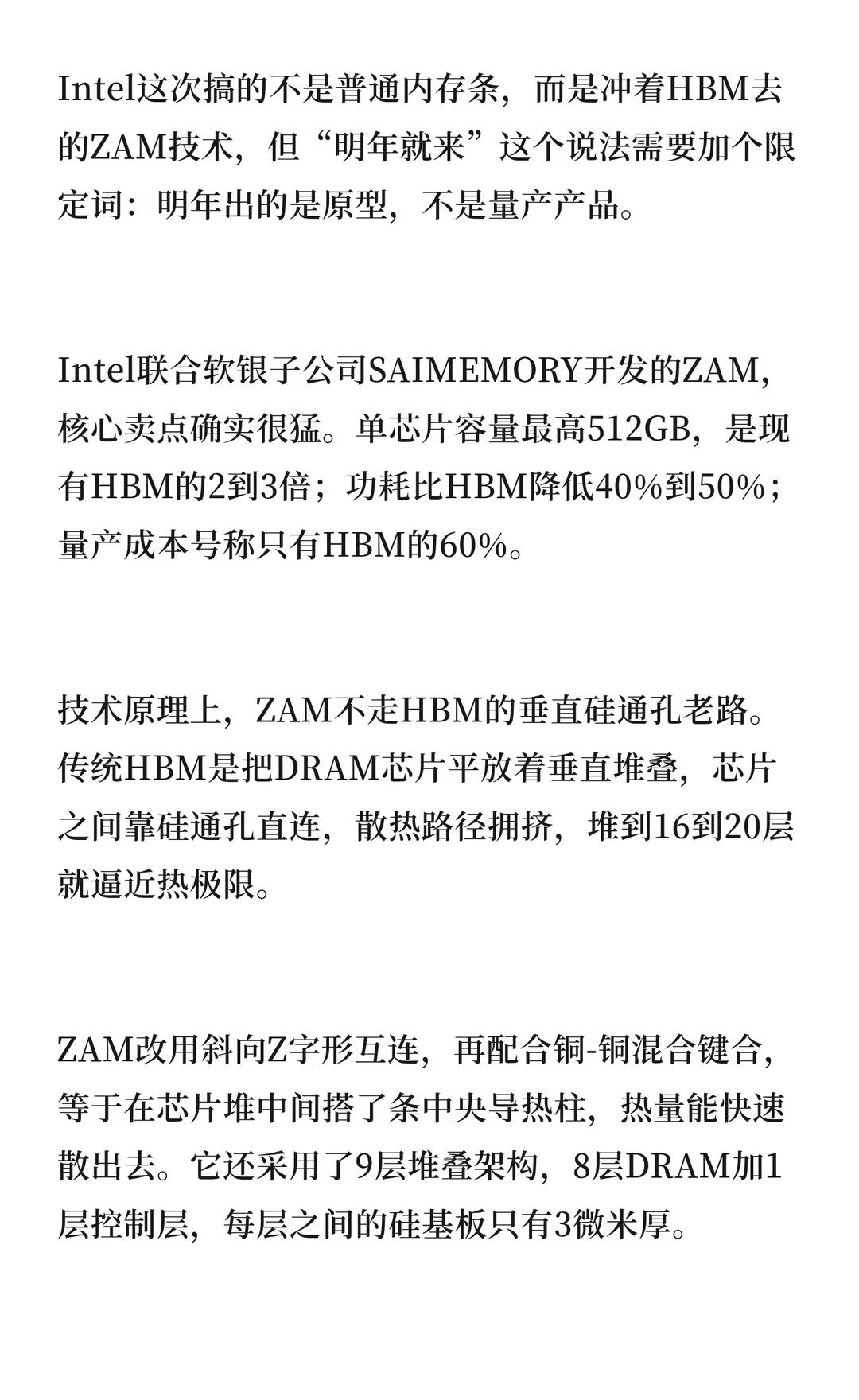

Intel这次搞的不是普通内存条，而是冲着HBM去的ZAM技术，但“明年就来”这个说法需要加个限定词：明年出的是原型，不是量产产品。

Intel联合软银子公司SAIMEMORY开发的ZAM，核心卖点确实很猛。单芯片容量最高512GB，是现有HBM的2到3倍；功耗比HBM降低40%到50%；量产成本号称只有HBM的60%。

技术原理上，ZAM不走HBM的垂直硅通孔老路。传统HBM是把DRAM芯片平放着垂直堆叠，芯片之间靠硅通孔直连，散热路径拥挤，堆到16到20层就逼近热极限。

ZAM改用斜向Z字形互连，再配合铜-铜混合键合，等于在芯片堆中间搭了条中央导热柱，热量能快速散出去。它还采用了9层堆叠架构，8层DRAM加1层控制层，每层之间的硅基板只有3微米厚。

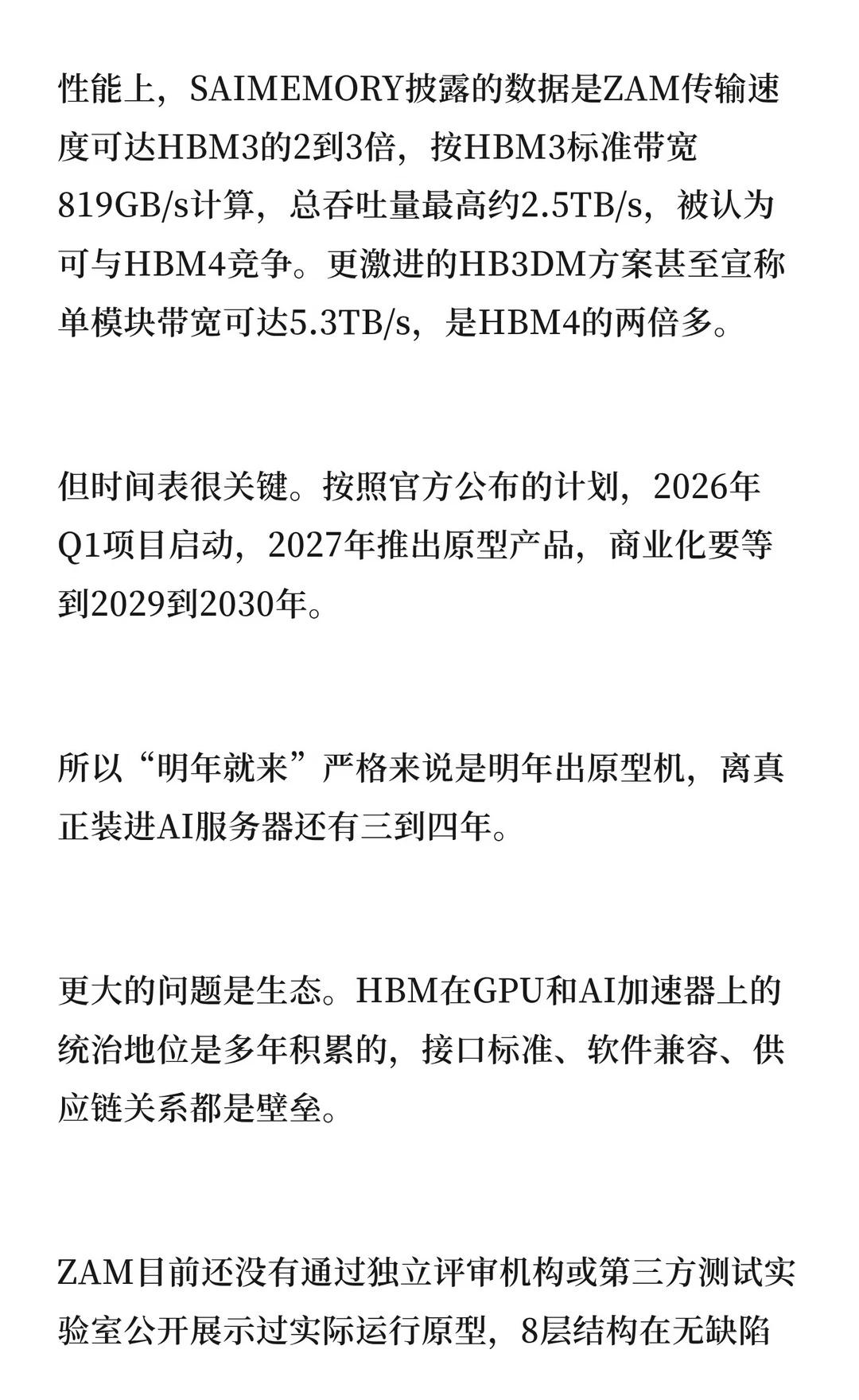

性能上，SAIMEMORY披露的数据是ZAM传输速度可达HBM3的2到3倍，按HBM3标准带宽819GB/s计算，总吞吐量最高约2.5TB/s，被认为可与HBM4竞争。更激进的HB3DM方案甚至宣称单模块带宽可达5.3TB/s，是HBM4的两倍多。

但时间表很关键。按照官方公布的计划，2026年Q1项目启动，2027年推出原型产品，商业化要等到2029到2030年。

所以“明年就来”严格来说是明年出原型机，离真正装进AI服务器还有三到四年。

更大的问题是生态。HBM在GPU和AI加速器上的统治地位是多年积累的，接口标准、软件兼容、供应链关系都是壁垒。

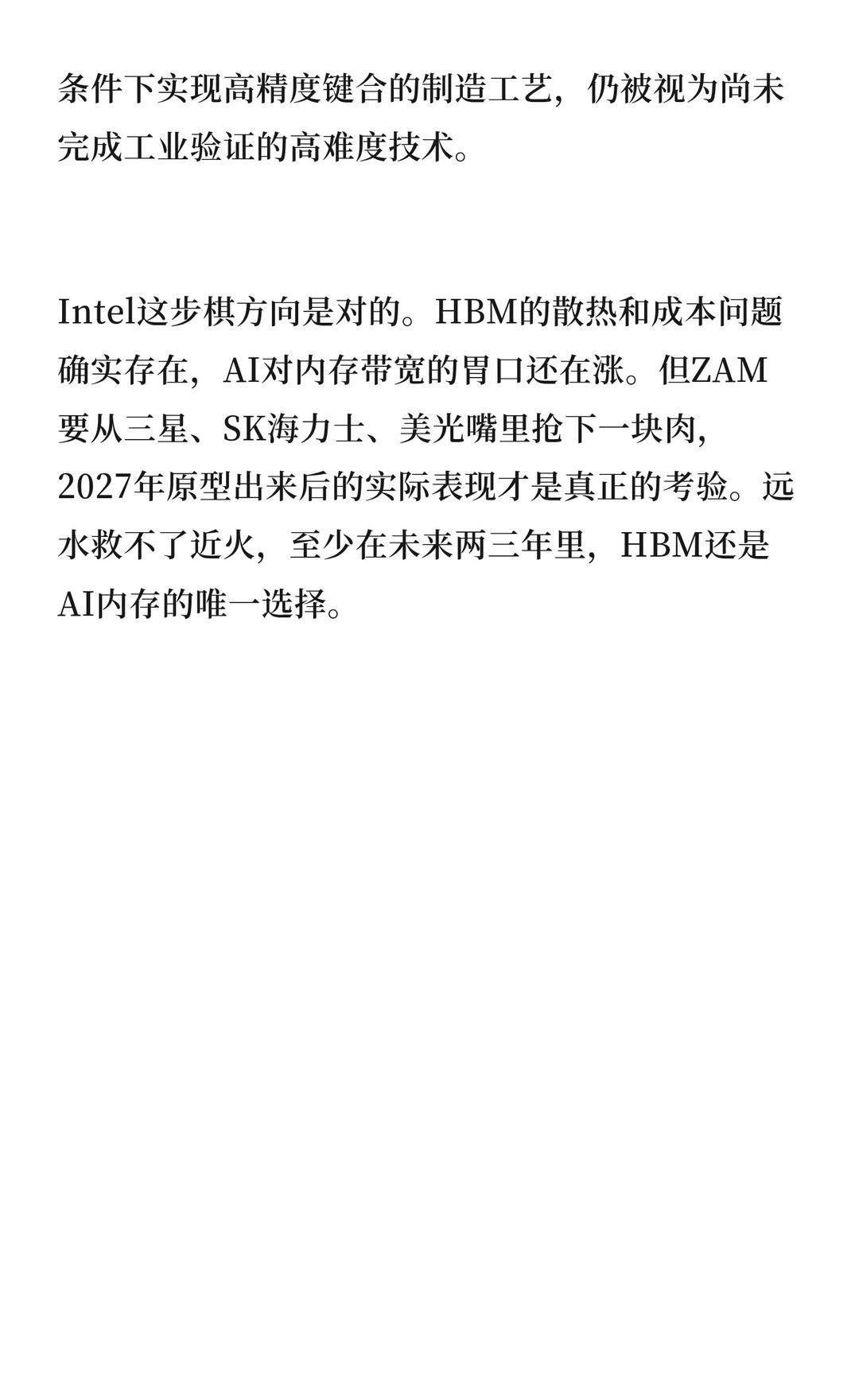

ZAM目前还没有通过独立评审机构或第三方测试实验室公开展示过实际运行原型，8层结构在无缺陷条件下实现高精度键合的制造工艺，仍被视为尚未完成工业验证的高难度技术。

Intel这步棋方向是对的。HBM的散热和成本问题确实存在，AI对内存带宽的胃口还在涨。但ZAM要从三星、SK海力士、美光嘴里抢下一块肉，2027年原型出来后的实际表现才是真正的考验。远水救不了近火，至少在未来两三年里，HBM还是AI内存的唯一选择。
