这期批注的是日本信越半导体 2025 年 8 月公开的硅片专利(特願2024-017105)。日文原文在图里。

先说背景:芯片的一切都长在一片硅上。12 英寸大硅片,日本两家公司(信越+SUMCO)垄断全球六成——这是半导体产业链最底层的地基,也是最少人知道的日本垄断。

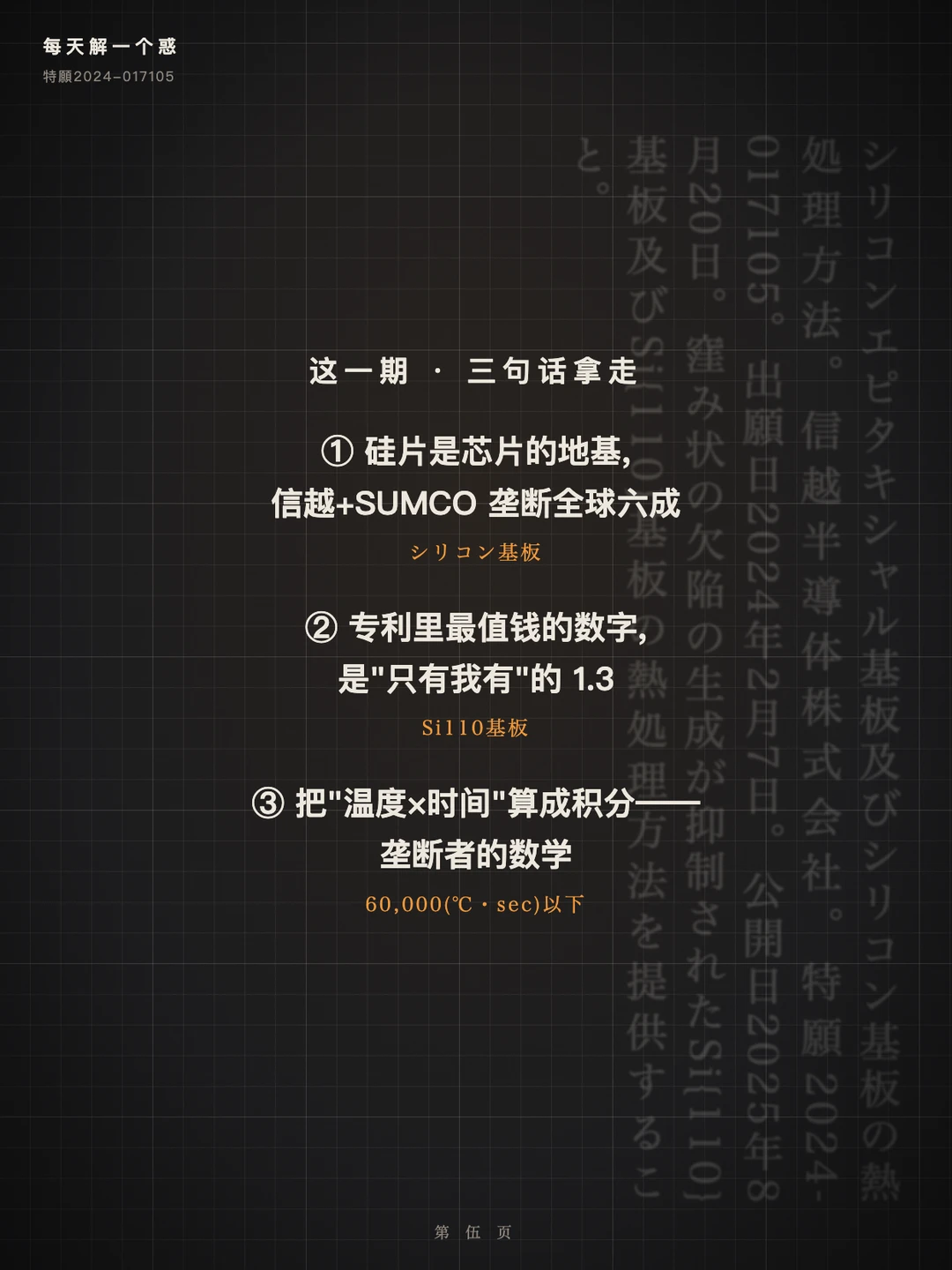

三个发现(含判断):

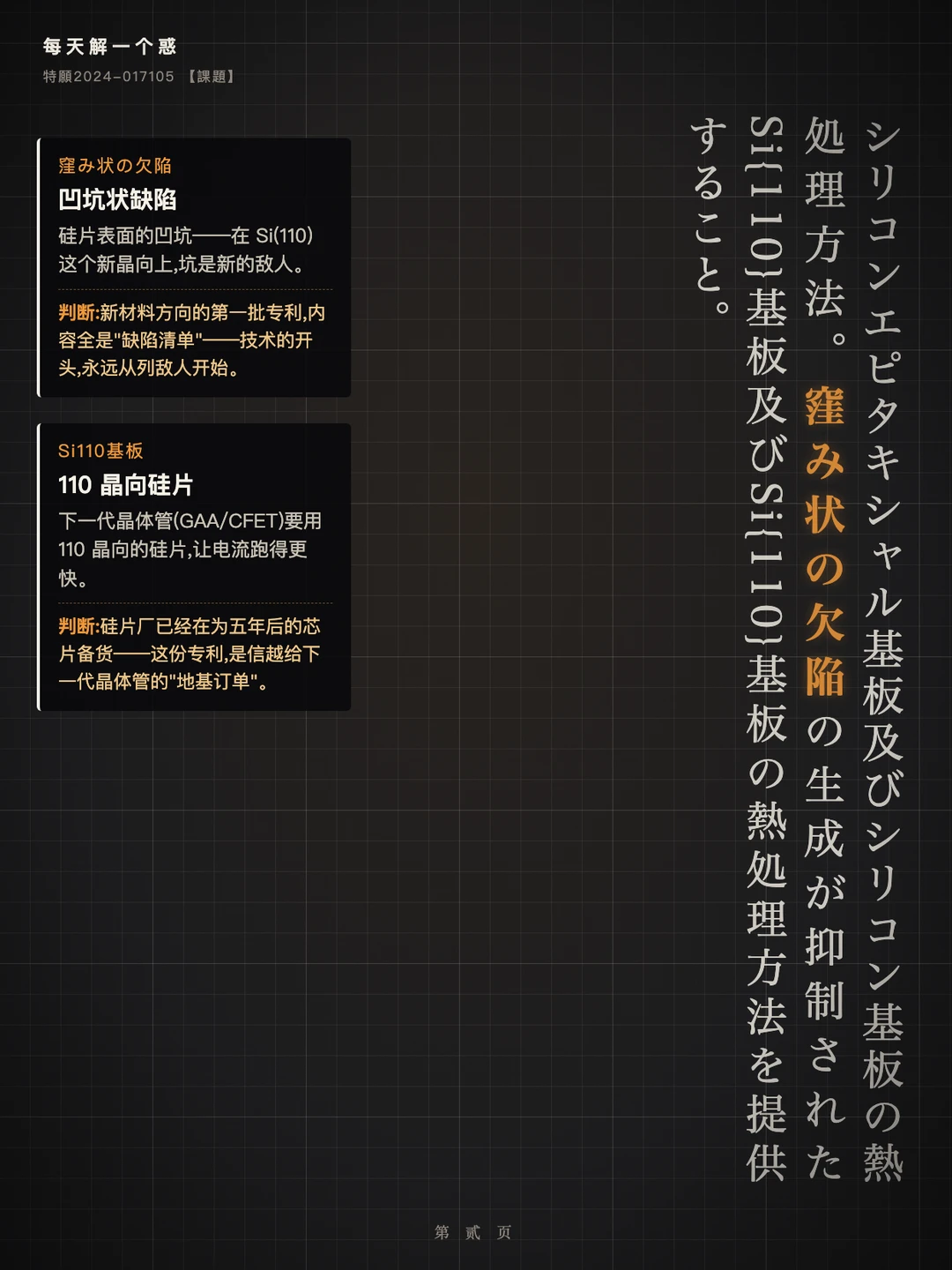

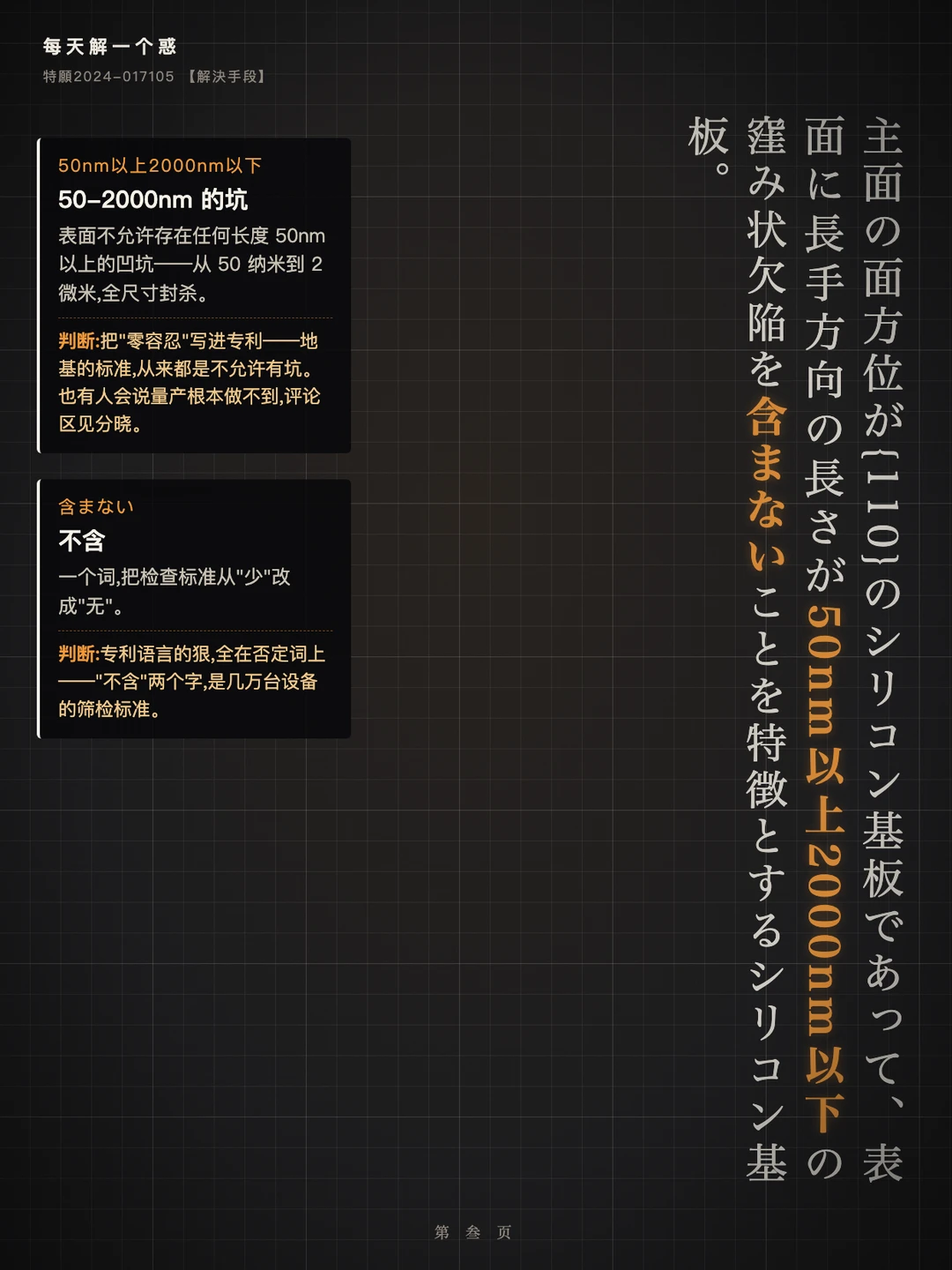

① 这份专利做的是下一代晶体管(GAA/CFET)要用的 Si(110) 基板——日本硅片厂已经在为五年后的芯片备货,而备货的第一步,是把"坑"的清单列出来:表面 50nm 以上的凹坑,一个都不允许有。

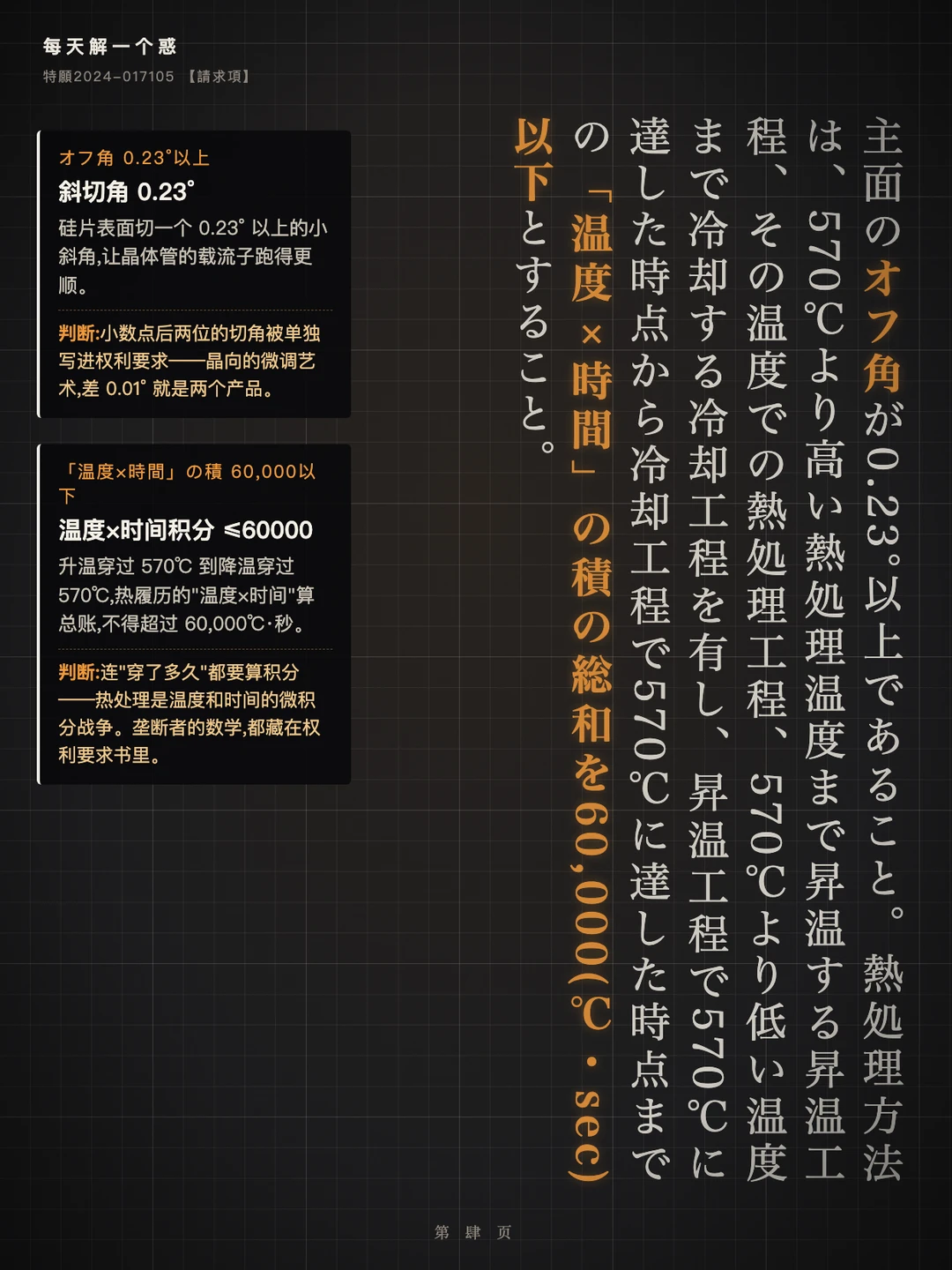

② 最狠的一条在热处理:升温穿过 570℃ 到降温穿过 570℃,「温度×时间」的积分总和必须 ≤60,000℃·秒——连"穿了多久"都要算总账。热处理的精度,是温度和时间的积分战争。
③ 0.23° 的斜切角(オフ角)被单独写进权利要求——小数点后两位的切角,决定晶体管的载流子性能。

个人观点:硅片行业的门槛不在"造出一片硅",在"把每一片硅都造得一样"。日本两家垄断者的日常,就是为五年后的客户,提前把小数点锁进权利要求书。这也是为什么国产硅片追得辛苦——它不是追两家公司,是追一整个行业几十年的容差标准。

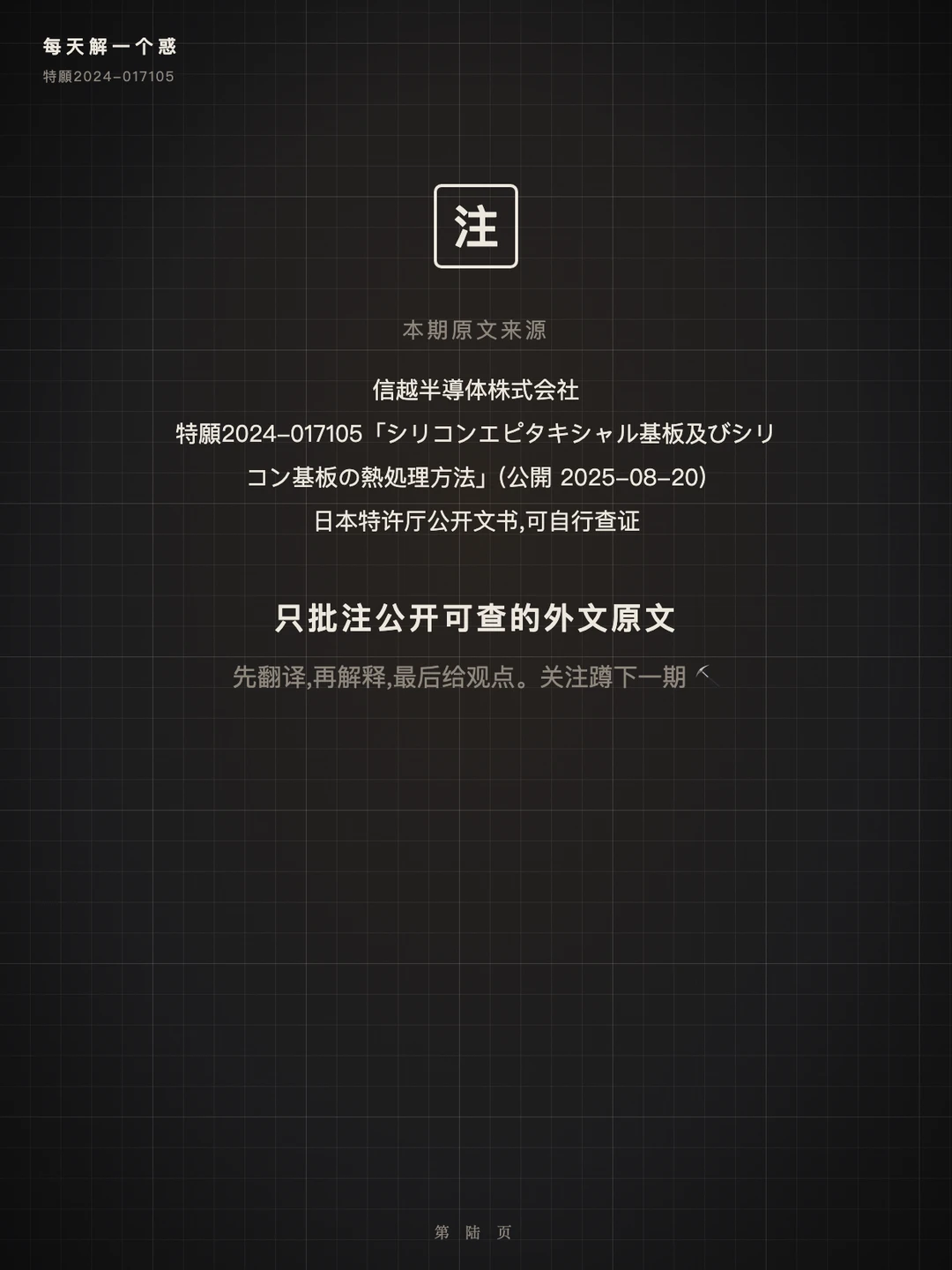

原文来源:信越半導体 特願2024-017105,图末有完整出处,可自行查证。
