磁珠与共模电感：看似兄弟，实为路人
深圳市韬略科技有限公司，专注一站式EMC电磁兼容解决方案，提供EMC整改服务、实验检测、企业培训、器件销售业务。致力于为各行业客户解决电磁兼容测试、整改难题。官网：
一、前言在EMC设计中，磁珠和共模电感都是常见的噪声抑制元件。许多工程师在面对成本或布局压力时，可能会考虑用磁珠替代共模电感，尤其是在低频段噪声抑制中。然而，这种替代往往不仅无法解决问题，还可能带来新的EMC风险。本文将从原理、频率响应、实际应用等方面，深入剖析磁珠与共模电感的本质区别，并通过案例说明为什么磁珠不能简单替换共模电感。
二、磁珠与共模电感的工作原理对比磁珠本质上是一种高频损耗型元件，其等效电路通常可视为电阻与电感的串联。磁珠在高频下呈现高阻抗，通过磁芯损耗将噪声能量转化为热能消耗。其阻抗曲线通常从几MHz开始上升，适用于抑制高频噪声。
共模电感则是一种双线绕制电感，流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

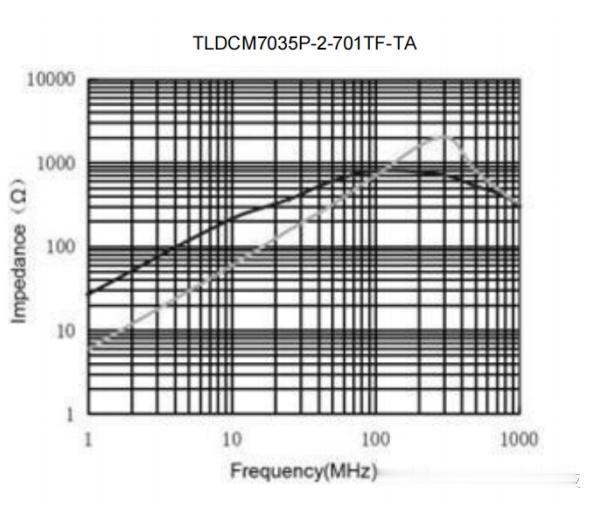

（1）磁珠阻抗典型阻抗-频率曲线图（2）共模电感阻抗典型阻抗-频率曲线图二、为什么磁珠不能替代共模电感？① 抑制机制不同
磁珠主要靠损耗吸收噪声，对差模和共模噪声均有抑制，但无方向性。
共模电感通过高阻抗阻挡共模电流回流，对差模信号几乎无影响，具有明确的共模滤波特性。
② 低频抑制能力弱
磁珠在低频段（< 10MHz）阻抗很低，无法有效抑制开关电源基频及其低次谐波。而共模电感在低频段仍可保持较高阻抗，适用于电源输入端的基础EMI滤波。
③ 电流耐受性与饱和问题
磁珠在较大电流下易磁饱和，导致阻抗急剧下降，失去滤波作用。共模电感通常采用高饱和电流材质设计，适用于电源等大电流回路。
④ 差模噪声可能被放大
若在差分信号线或电源回路中误用磁珠替代共模电感，可能因不对称插入损耗导致差模噪声耦合增强，甚至影响信号完整性。
三、错误替代的实际案例某摩托车仪表在RE测试中，发现多处因共模噪声引起的包络。原设计在电源入口处使用了一个共模阻抗为700Ω的共模电感。为节省成本与空间，工程师将其替换为一颗1608封装、600Ω@100MHz的磁珠。
整改后测试结果如下：

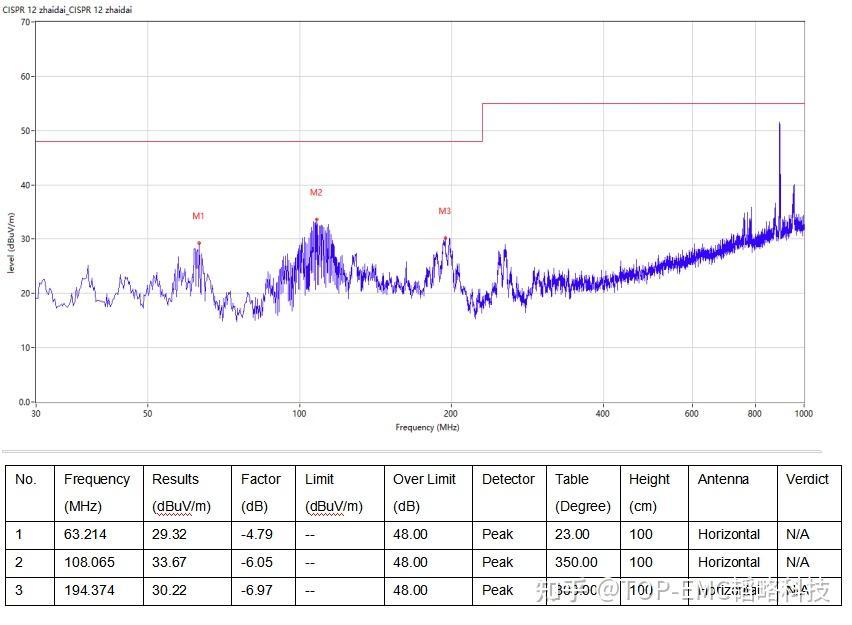

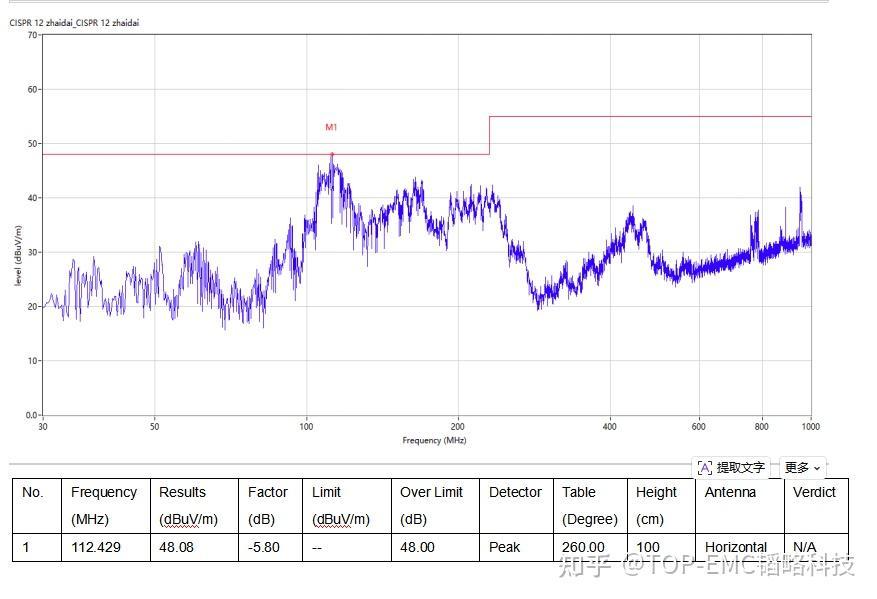

（1）共模电感效果（2）磁珠效果使用共模电感（1）与替换为磁珠（2）的RE测试对比
可见：
低频段（200MHZ）噪声明显上升
在使用磁珠后，对比使用共模的数据，可以看到，磁珠在低频段几乎无效，且因饱和导致高频抑制能力也不足。
四、何时该用磁珠？何时该用共模电感？场景推荐元件说明电源输入滤波（低频共模噪声）共模电感抑制开关电源基频与谐波高速信号线（单根信号线）磁珠吸收高频谐波，防止辐射DC-DC输出滤波磁珠+电容组合抑制高频开关噪声差分信号线共模抑制共模电感保持信号完整性，抑制共模辐射选用注意：
共模电感：注意饱和电流、阻抗频率特性
磁珠：注意额定电流、阻抗频率曲线
五、总结磁珠与共模电感虽外观相似，但本质上是两种不同的噪声抑制器件，适用频段、机制、电流能力均有显著差异。在EMC设计中，不可简单以磁珠替代共模电感，尤其是在低频、大电流、共模噪声明显的场合。正确的做法是根据噪声类型、频率分布、电路拓扑及电流需求，合理选择或组合使用这两类元件，才能实现高效、可靠的电磁兼容设计。
