9月7号晚上，杨长顺把华为那款新三折叠MateXT2手机给拆了，直接把里面那颗海思麒麟9050pro芯片的真容亮了出来。抖音直播间里十几万观众都亲眼看到了这激动人心的一刻。

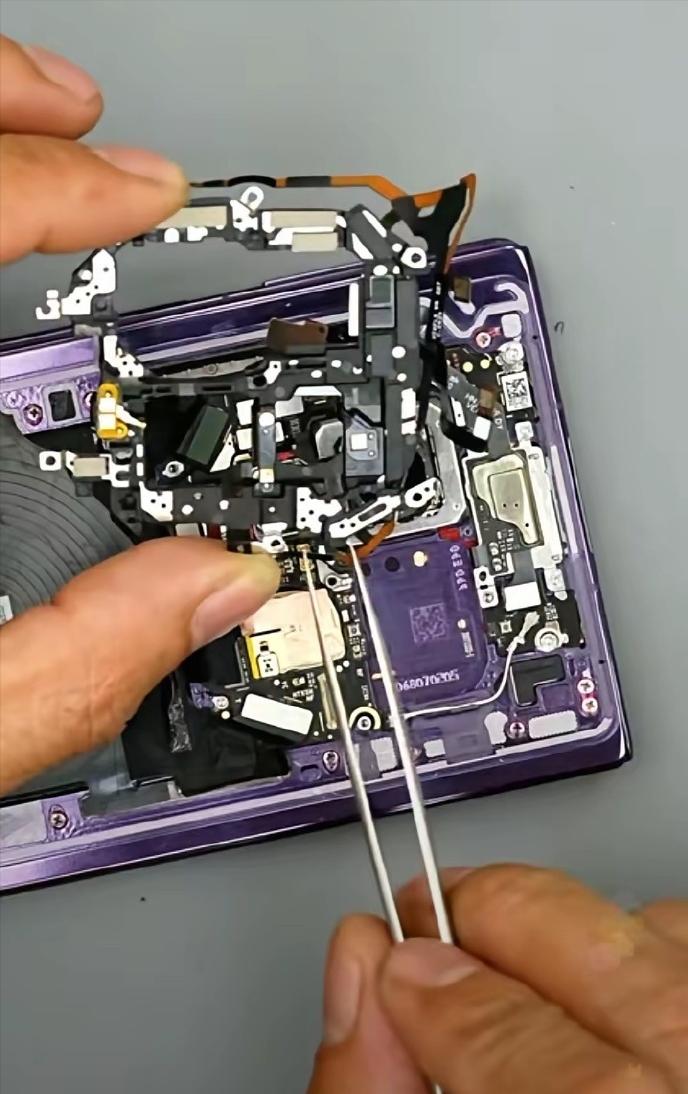

直播里，杨长顺顺着机身结构一步步拆解，先拧掉机身周围的固定螺丝，小心掀开屏幕和后盖，内部的零部件依次展现在镜头里。

一开始观众还在讨论三折叠的第二代天工铰链结构、后置可变光圈摄像头的模组大小，以及三块电池的布局方式，直到主板上的核心处理器被慢慢取下，清理掉表面的散热硅脂和固定胶水之后，印着海思半导体标识的麒麟9050 Pro芯片完整出现在镜头前，直播间的弹幕瞬间密集了起来。

不少观众在弹幕里发着相关的内容，有人说终于不用只看宣传图了，也有人提到这是实打实的国产自研芯片。

从镜头拉近的画面里可以清楚看到，芯片表面丝印有“HISILICON”的英文字样，这是海思半导体的英文名称，芯片的型号标注为Hi36E0，下方还有一串编号“2035-CN02”。

经常关注麒麟芯片的观众对这串编号并不陌生，此前推出的麒麟900S、麒麟9010、麒麟9020等多款芯片上，都出现过同样的“2035”相关编号。

这是继2020年华为Mate 40系列发布会之后，时隔六年，华为再次在旗舰新品发布会上推出全新一代麒麟旗舰芯片。

和往年发布会之后要隔一段时间才会有机型拆解不同，这次发布会当天就有了完整的拆机直播，普通观众能直接看到芯片的实物外观，不用只看官方发布的参数图片。

根据华为官方公开的信息，这颗麒麟9050 Pro是全球首款落地“韬定律”的消费级旗舰芯片，最核心的创新是逻辑折叠技术。

打个通俗的比方，传统芯片的电路都是平铺在一个平面上，信号传输就像在平地上走路，要绕很远的路，费时间也费电；而逻辑折叠技术是把电路分层堆叠起来，就像把平房改成多层楼房，信号可以走垂直的“内部电梯”上下传输，传输距离短了，速度更快，功耗也跟着降下来。

“韬定律”是华为在2026年5月的国际电路系统研讨会上正式提出的，核心就是用“时间缩微”替代传统的“几何缩微”，走出一条不同的芯片性能提升路线。

官方给出的实测数据显示，和上一代同制程节点的芯片相比，这颗芯片每平方毫米的晶体管数量提升了55%，同等性能条件下，NPU的功耗降低66%，GPU功耗降低58%，CPU性能核的功耗降低41%。

具体到核心配置上，麒麟9050 Pro的CPU采用九核架构，按照性能分成四个层级：1颗超大核负责极限瞬时性能释放，2颗性能大核应对游戏、大型办公应用这类重载场景，4颗能效大核承接日常多任务处理，还有2颗小核专门负责后台应用驻留、待机唤醒这类轻量运算。

GPU部分搭载全新的马良图形架构，计算单元和缓存规模都比上代翻倍，支持硬件级实时光线追踪，光追能力达到5000万线，对应的4K视频导出速度提升了40%。

AI算力部分搭载新一代达芬奇架构NPU，可以在手机本地运行总参数300亿的端侧大模型，相关AI功能不用连接云端也能使用，同时能更好地保护用户数据隐私。

除了芯片本身，这次拆解也展现了Mate XT 2的内部结构设计。

和上代三折叠机型相比，这一代的主板面积缩小了不少，是华为三折叠机型里尺寸最小的主板，因为内部元器件堆叠密度更高，主板做成了多层结构，对应的维修难度也比普通手机高很多。

机身内部一共布置了三块电池，共同支撑三折叠大屏的续航需求。这场拆机直播的片段在当晚就开始在各个社交平台传播，相关话题很快登上了科技板块的热搜。

整个拆解过程就是常规的拆机步骤，没有额外的修饰，却因为这颗芯片的特殊意义，吸引了十几万观众熬夜观看，也让更多人直观看到了这颗新麒麟芯片的真实样子。
