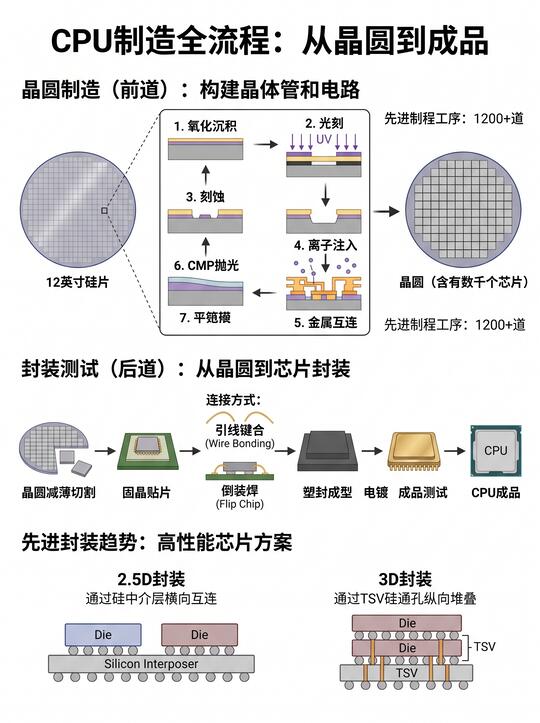

1️⃣物理封装：层层剥开看核心
我们手里拿到的CPU，从外到内依次是：
🛡️ 散热盖（IHS）：顶部金属盖板，把热量均匀导出
🧊 热界面材料（TIM）：填充在散热盖与芯片之间，提升导热效率
📟 封装基板：承载芯片的电路板，底部通过针脚/焊球与主板连接
🔗 底部填充胶（Underfill）：固定芯片、缓解热应力
💎 核心芯片（Die）：单晶硅材质，包含数十亿个晶体管，才是真正的"灵魂"
2️⃣微观结构：纳米级"千层糕"
把Die放大，芯片从底到顶是一个精密的多层结构：
硅衬底（地基） → 高纯度单晶硅，一切的基础
晶体管层（核心） → 数十亿个MOSFET，通过栅极电压控制电流通断，实现0和1的切换
接触孔（电梯） → 钨填充的通道，把晶体管信号引出到上层
金属互连层（空中道路） → 10~15层金属布线，从底层细密连线到顶层粗壮的电源总线，层层之间用绝缘介质隔开，通过通孔上下连通
钝化层（防护罩） → 氮化硅+氧化硅复合保护，开窗露出焊盘，连接外部电路

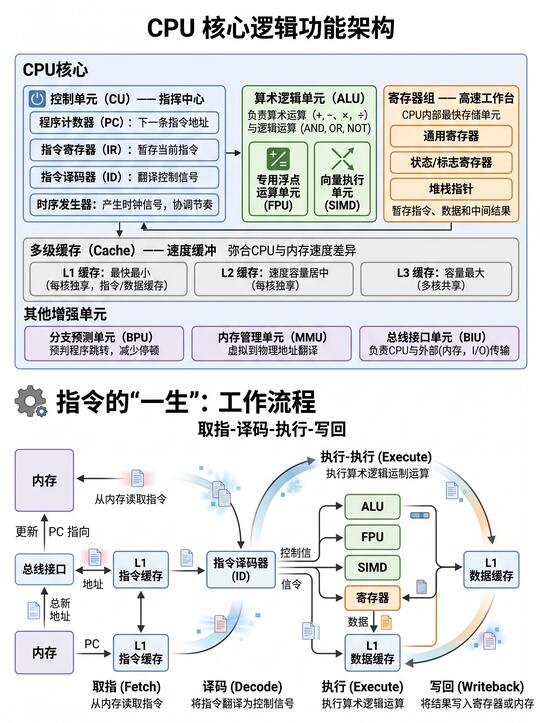

3️⃣ 逻辑架构：CPU如何"思考"
CPU核心由几大关键部件协同工作：
📌 控制单元（CU）：程序计数器定位指令→指令译码器翻译指令→时序发生器协调节奏，是整个CPU的"指挥中心"
📌 算术逻辑单元（ALU）：执行加减乘除、与或非等运算，还集成了浮点单元（FPU）和向量单元（SIMD）
📌 寄存器组：CPU内部最快的存储，暂存指令、数据和中间结果
📌 多级缓存（Cache）：L1最快最小（每核独享）→ L2居中 → L3最大（多核共享），弥合CPU与内存的速度鸿沟
📌 增强单元：分支预测器预判跳转、MMU翻译虚拟地址、总线接口连接外部设备
