跨行学习开关电源日常：完美结束

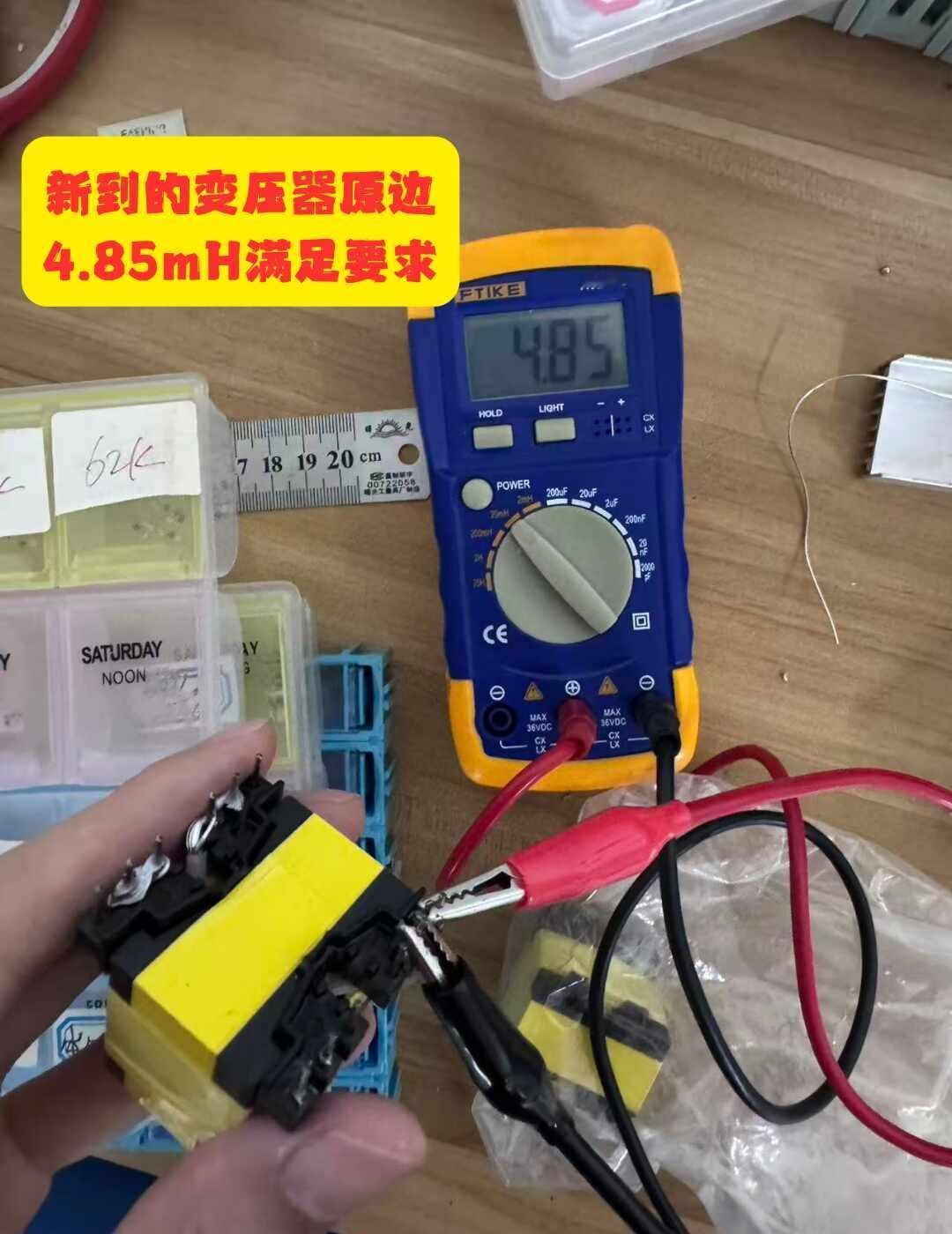

[一] 新到的变压器原边测到4.85mH满足需求

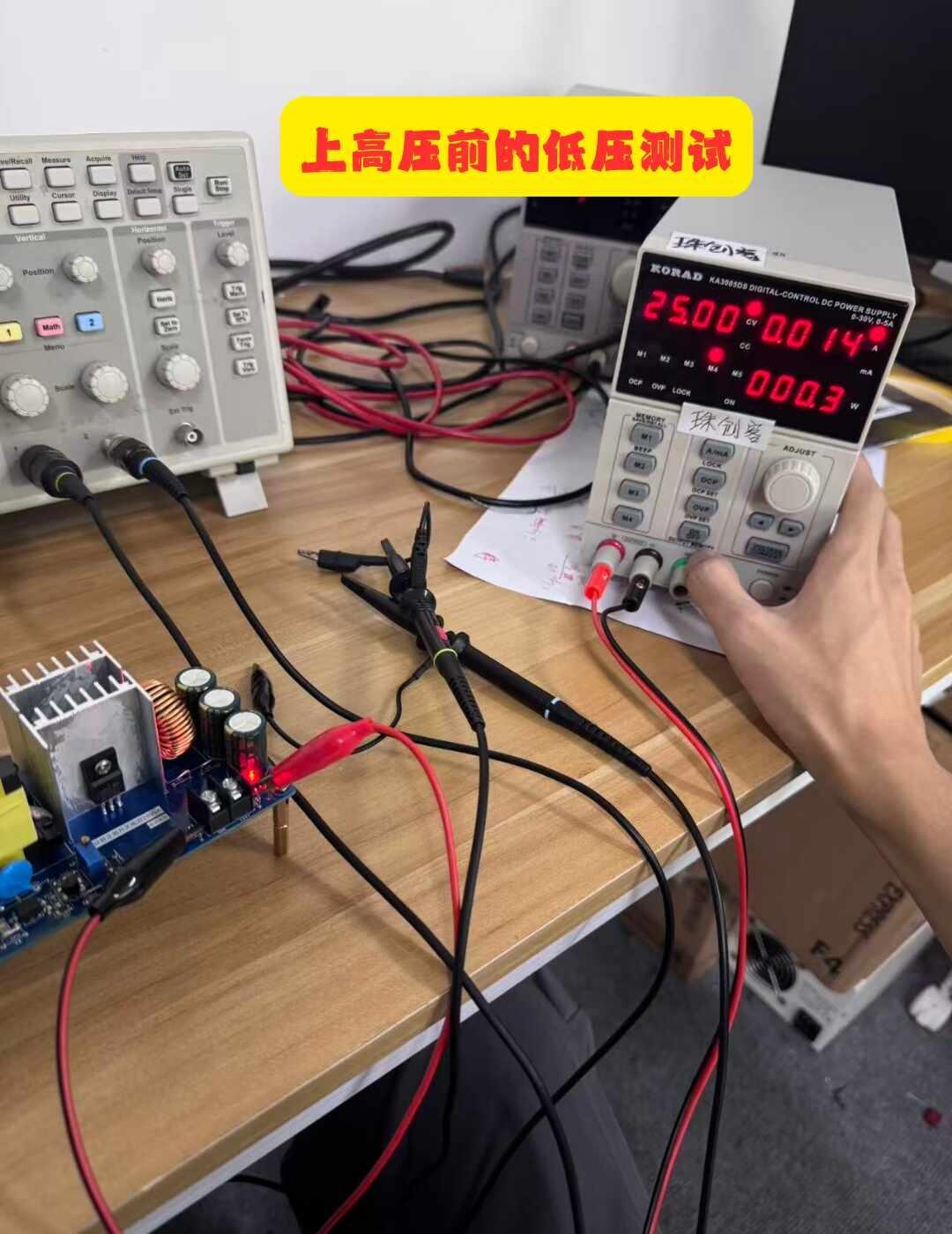

[二] 上高压前给低压进行测试

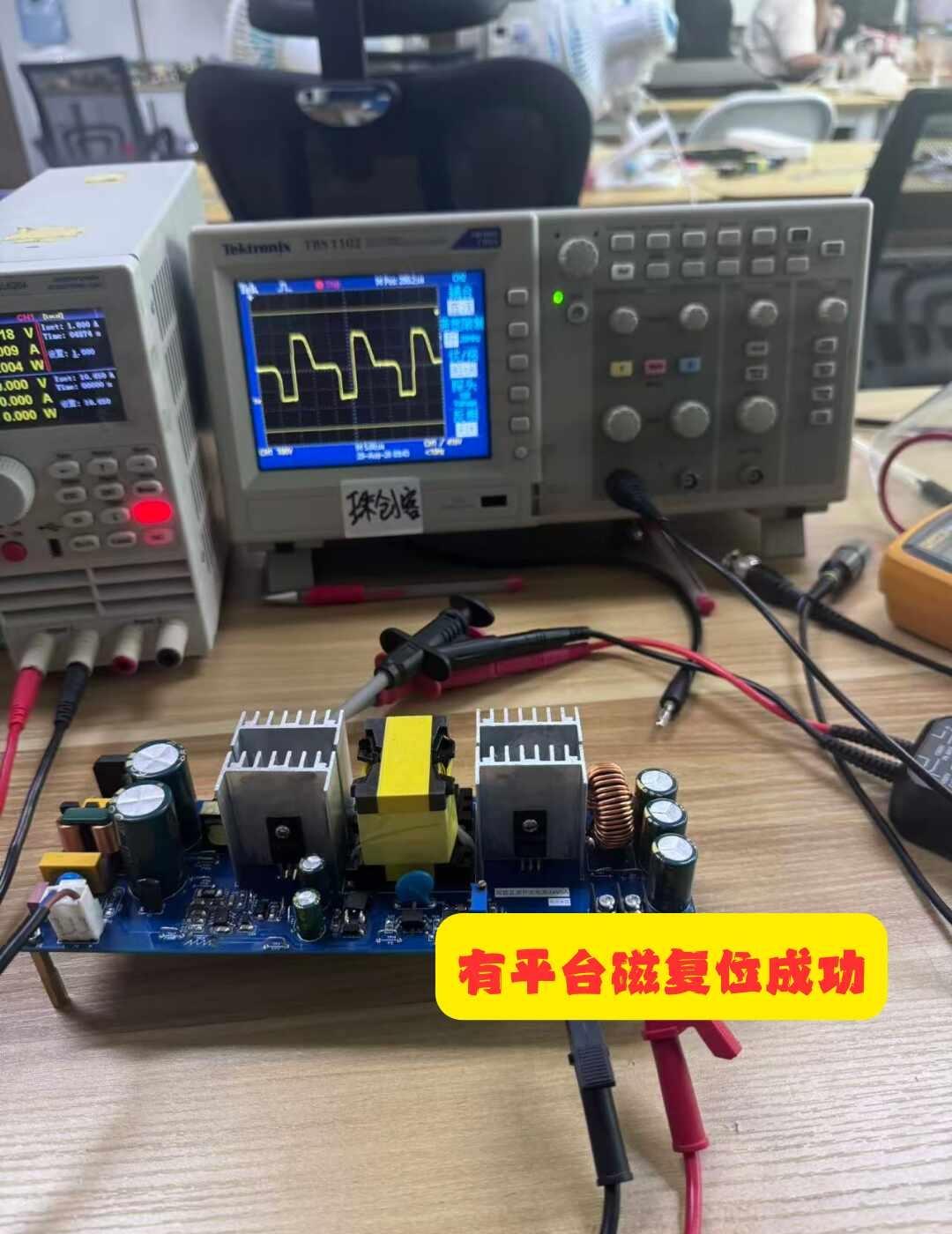

[三] 上高压测试的上管的Vds，有平台说明磁复位成功，第一个平台320V，第二个平台160V

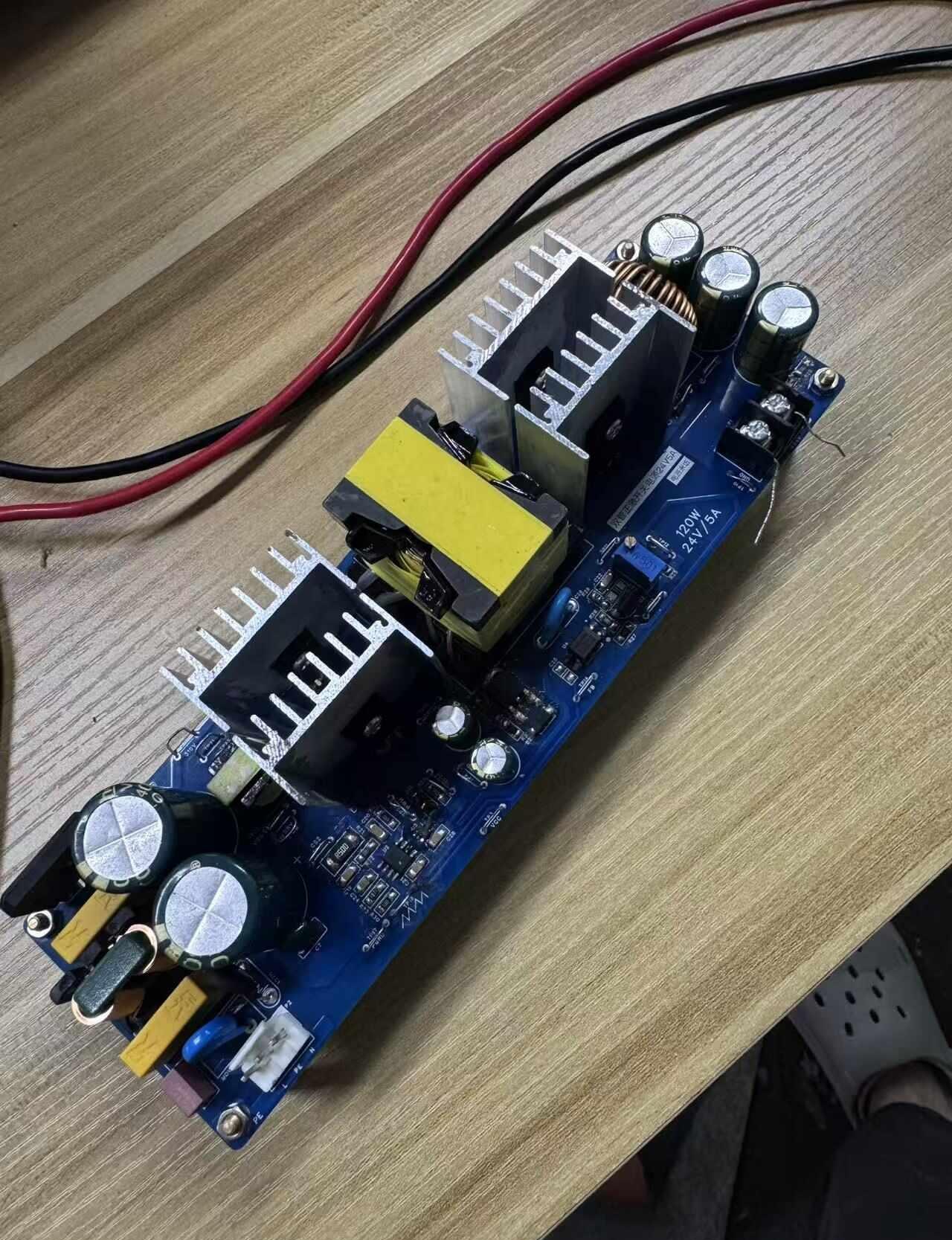

[四] 完美结束这个双管正激24V5A的项目，庆祝一下

PS：从零到一做这个电源项目，踩了连环大坑！低压调试全程正常，没有短路，电流也很低。但芯片自带欠压锁死，低压下芯片根本不工作，驱动和 MOS 侧的短路隐患完全藏了起来。一上高压，芯片启动直接烧断隔离电源保险丝，上管 MOS 管瞬间击穿。查了半天才发现：上管复位二极管焊反了！二极管丝印模糊，我想当然以为两颗管子方向一样，直接埋下短路隐患。拆管又是一重难题：上管带散热器，螺丝拧不动，只能先拆掉下管。暴力拆卸拉扯后，下管焊盘铜皮出现虚接。前一晚测试还完好，第二天开机直接副边无输出，供电 9‑10V 来回跳动，芯片反复打嗝重启。一整天逐项排查，最后锁定下管铜皮接触不良，MOS 无法开通，功率回路断开。一波三折，踩坑无数，但也学到超多硬件调试经验。好在所有故障全部搞定，项目顺利收官🎉
