很多人以为，等苹果自研基带成熟之后，很快就会把它和 A 系列芯片合成一颗，变成真正的“全自研单芯片”。我觉得没那么快。

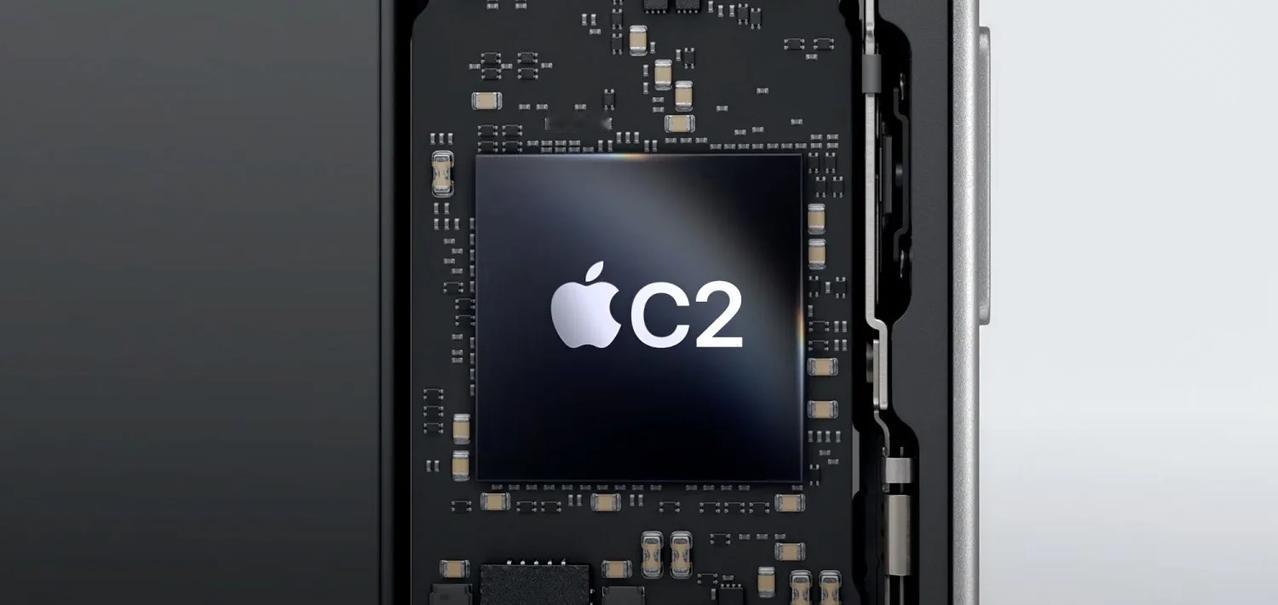

短期更现实的方案，是把 A 系列和 C 系列做共封装。两颗芯片还是独立的，只是放进同一个封装里，缩短连接距离，顺便优化功耗和延迟。这条路技术成熟，2027—2028年看到商用并不奇怪。

但要把基带数字逻辑真正塞进 A 系列裸片里，难度完全不是一个量级。

基带要面对全球频段、运营商规则、弱信号、高速移动、复杂干扰和长期稳定性。处理器偶尔卡一下，用户可能还能接受；网络掉线、通话断连，那就是另一回事了。

更麻烦的是，射频电路和先进逻辑电路对工艺、供电、屏蔽、时钟和散热的要求并不一样。即使把高频射频部分独立放在外面，数字基带和 A 系列深度集成后，仍然要面对干扰、发热、认证和后续升级的问题。苹果每年都要更新 A 系列。如果基带和它绑死，那么每次处理器改架构，都可能牵动全球通信认证，产品节奏和成本都会受到影响。

所以，苹果自研基带未来一定会继续往前走，但“共封装”和“裸片级深度集成”是两回事。前者可能是未来几年的过渡方案，后者更像是至少需要多年验证的长期目标。芯片集成度从来不是苹果最优先考虑的事。网络稳定、功耗可控、全球能正常用，才是基带真正过关的标准。
