尹志尧的反驳太炸裂了。
在接受采访的时候，他直接表态：“我不承认中国半导体设备离世界先进水平很远。”，这句话一出就上了热搜。


这种质疑太正常了。毕竟咱们普通人脑子里根深蒂固的认知就是，芯片这玩意儿，尤其是最顶尖的EUV光刻机，几乎是荷兰ASML一家独大，咱们别说造了，买一台都得看人脸色。


光刻机这道坎结结实实地卡在那儿，你说中国半导体设备不落后？这不是睁着眼睛说瞎话吗？从这个角度看，咱们跟世界顶尖水平确实还差着一大截，这也是很多人经常拿出来说事的点。


但这次说话的人身份太特殊了。尹志尧，中微公司的创始人，这老头儿一辈子都泡在半导体行业里，当年在硅谷就是响当当的人物，手里捏着一堆核心专利，在全球最大的半导体设备公司做到过副总裁的位置。


2004年，他六十岁，放着国外百万年薪和优渥的生活不要，带着十五个人的团队飞回国内，从一张白纸开始搞刻蚀机。


二十多年干下来，硬是把中微公司做到了市值两千多亿，设备打进了台积电五纳米甚至三纳米的先进制程供应链。在这个圈子里，他说话的份量，跟普通人可不是一个级别。

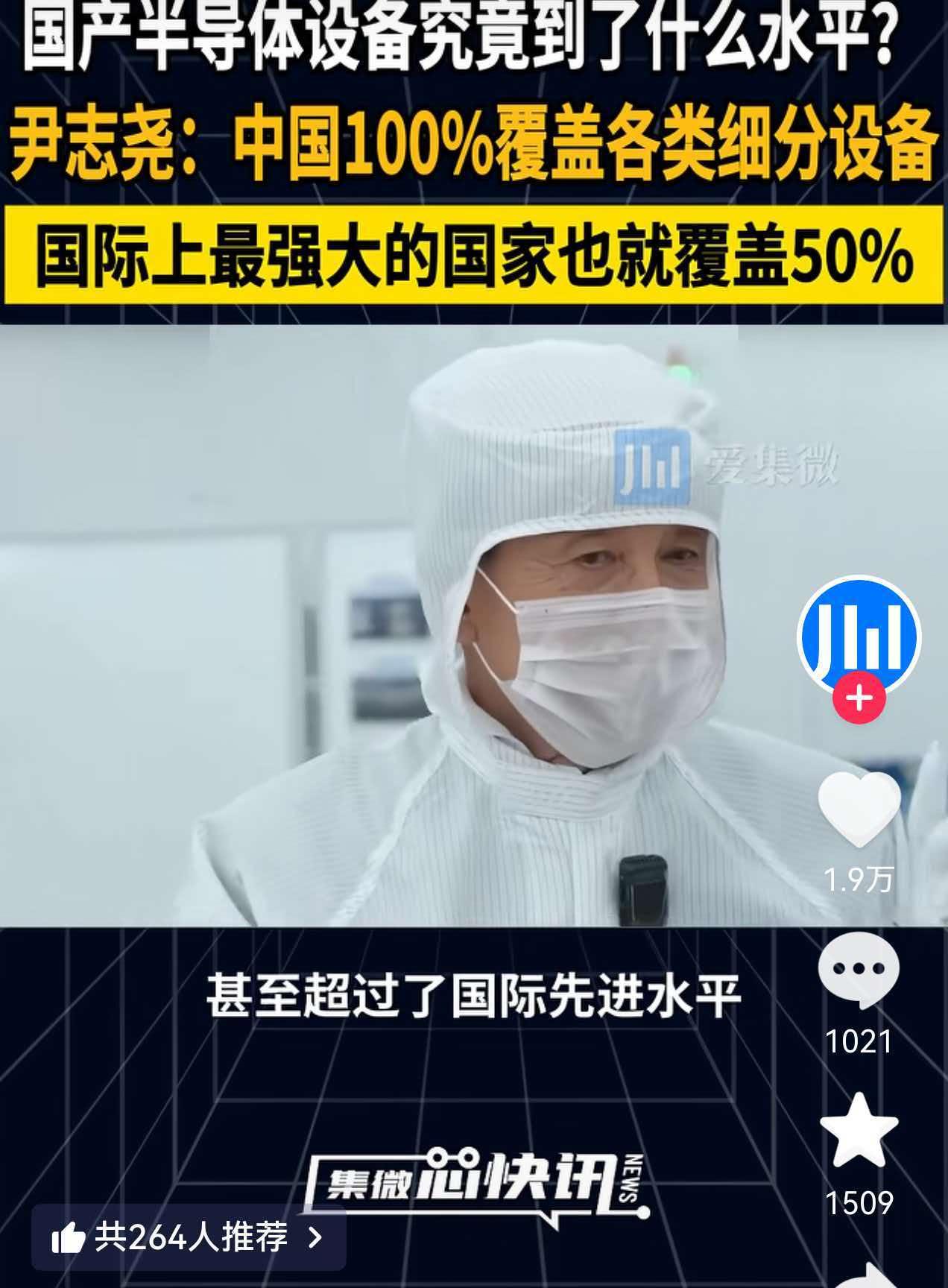

他这回没去跟人争辩光刻机的事儿，而是换了个坐标系，讲的是整个产业体系的完整性。他说，咱们现在有三百多家半导体设备公司，把芯片前道制造所有细分领域的设备，百分之百全覆盖了。


而国际上最强的那个国家，覆盖率也就大约百分之五十。这话一出，很多人突然意识到，咱们争论的焦点好像偏了。长久以来，大家都盯着光刻机那一块短板，觉得只要这个东西搞不定，整个产业就是废的。


这当然没错，EUV光刻机确实是现代工业皇冠上的明珠，极紫外光打在飞速下落的锡滴上，每秒几万次，那个精度和复杂度，单靠一个国家短期内攻克，难如登天。但尹志尧想说的是，芯片制造从来不是靠一台光刻机单打独斗就能完成的活。


那是一条望不到头的流水线。从一捧沙子变成一枚指甲盖大小的芯片，中间要经过几百道工序，光刻只是其中一步，把电路图印上去。


在那之前，得有刻蚀机，把不需要的部分一层层挖掉；得有薄膜沉积设备，像盖房子一样一层一层往上铺材料；得有清洗机，哪怕沾上一颗灰尘都得报废；得有离子注入机，精准地改变材料的导电性；还得有量检测设备，时时刻刻盯着每一道工序有没有跑偏。


刻蚀、薄膜沉积、光刻、清洗、化学机械抛光、离子注入、热处理、涂胶显影、量检测，九大品类，上百种细分机型，缺一不可，共同构成了全球最复杂、最精密的工业体系。


尹志尧看得清楚的地方就在于，他点出了一个事实：在2018年之前，咱们这个体系几乎是空心的，百分之九十五以上的设备靠进口，国产化率低得可怜，那时候说落后，那是全方位的落后，因为人家一断供，整条生产线可能就得趴窝。


但这几年，事情起了变化。咱们从几乎全靠买，到所有门类都能造，只用了短短八年多时间。现在你去看，不管是刻蚀、薄膜沉积，还是清洗、抛光，每一个环节都有国内企业在做，而且做出来的东西实实在在地摆进了产线里，能用。这种从无到有的速度，放眼全球工业史，都是罕见的。


当然，百分之百能造，跟百分之百造得顶尖，中间还隔着十万八千里。全覆盖不等于全先进，这个道理尹志尧比谁都清楚。


中微自己在刻蚀这一块确实不怵谁，能做到五纳米甚至更先进，但其他很多细分领域，国产设备的良率和稳定性跟国际大厂还有不小差距。这三百多家公司里，真正能打的也就那么二十来家，大部分还处于解决有无问题的阶段。

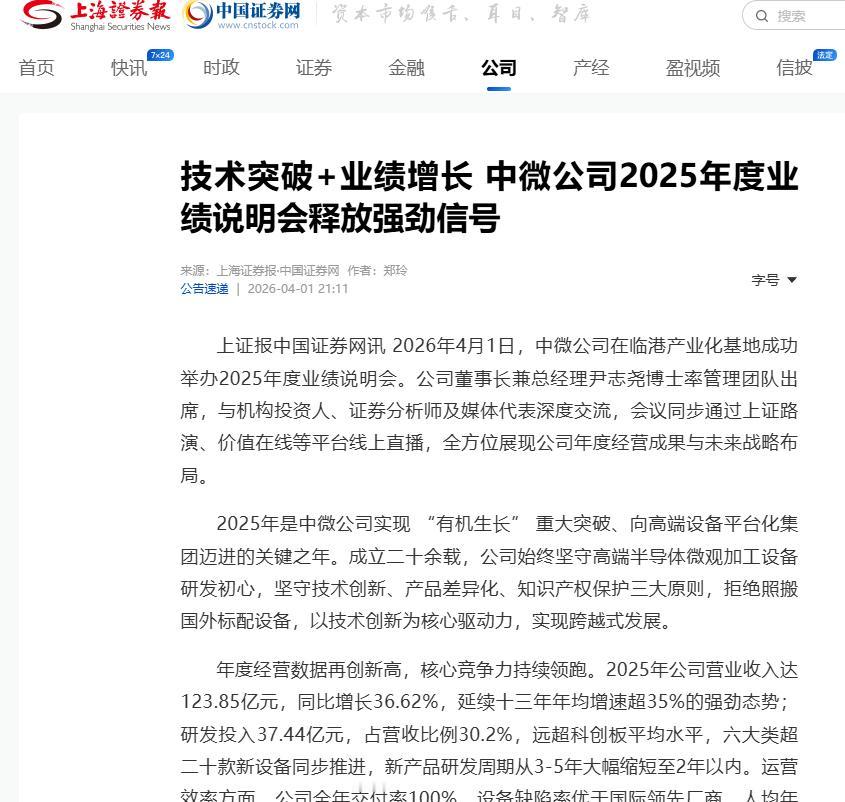

中微公司自己也在讲，研发投入比例非常高，2025年研发投入占到了销售收入的百分之三十以上，就是为了在薄膜设备、量检测设备这些领域尽快补齐短板，计划在未来五年内覆盖百分之六十以上的高端设备品类。


尹志尧这番话之所以引发这么大的震动，不是因为他否认光刻机的差距，而是他逼着大家换了一个维度看问题。他用产业体系的完整性，重新定义了什么叫“先进”。


咱们有短板，而且很明显，但咱们是不是像有些人说的那样，还在地上趴着起不来？他用自己的亲身经历给出了回答。


一个八十多岁的老人，还在生产一线盯着，琢磨着怎么缩短新品开发周期，怎么把设备的缺陷率降到比国际对手还低，这种较劲本身就说明了很多问题。


说到底，芯片这场仗，打的从来不是某一台机器的优劣，而是一个国家工业体系的厚度和韧劲。从缺门少类到全品类覆盖，这一步迈得确实够快、够扎实。补短板是个苦差事，但咱们似乎正在把这条路走通。

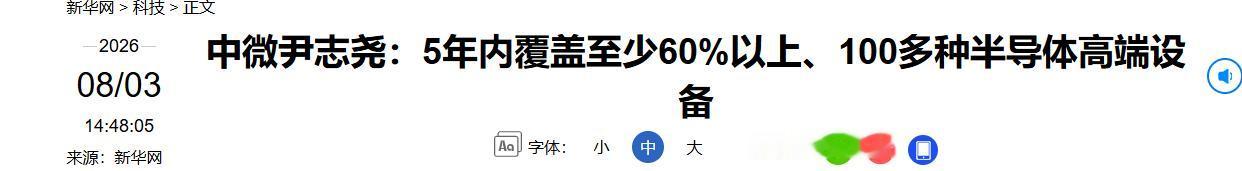

信源：新华网：中微尹志尧：5年内覆盖至少60%以上、100多种半导体高端设
