全称：Variable Frequency Drive（VFD），中文：变频器
一句话懂：专门精确控制交流电机转速和转矩的电力电子装置，通过改变电机供电的频率和电压，让电机按需平稳运行，还能大幅节能，堪称电机的“智能调速器”+“节能心脏”！
✅核心使命：
实现电机无级调速、保护电机电网、减少能源浪费、精准满足工艺需求

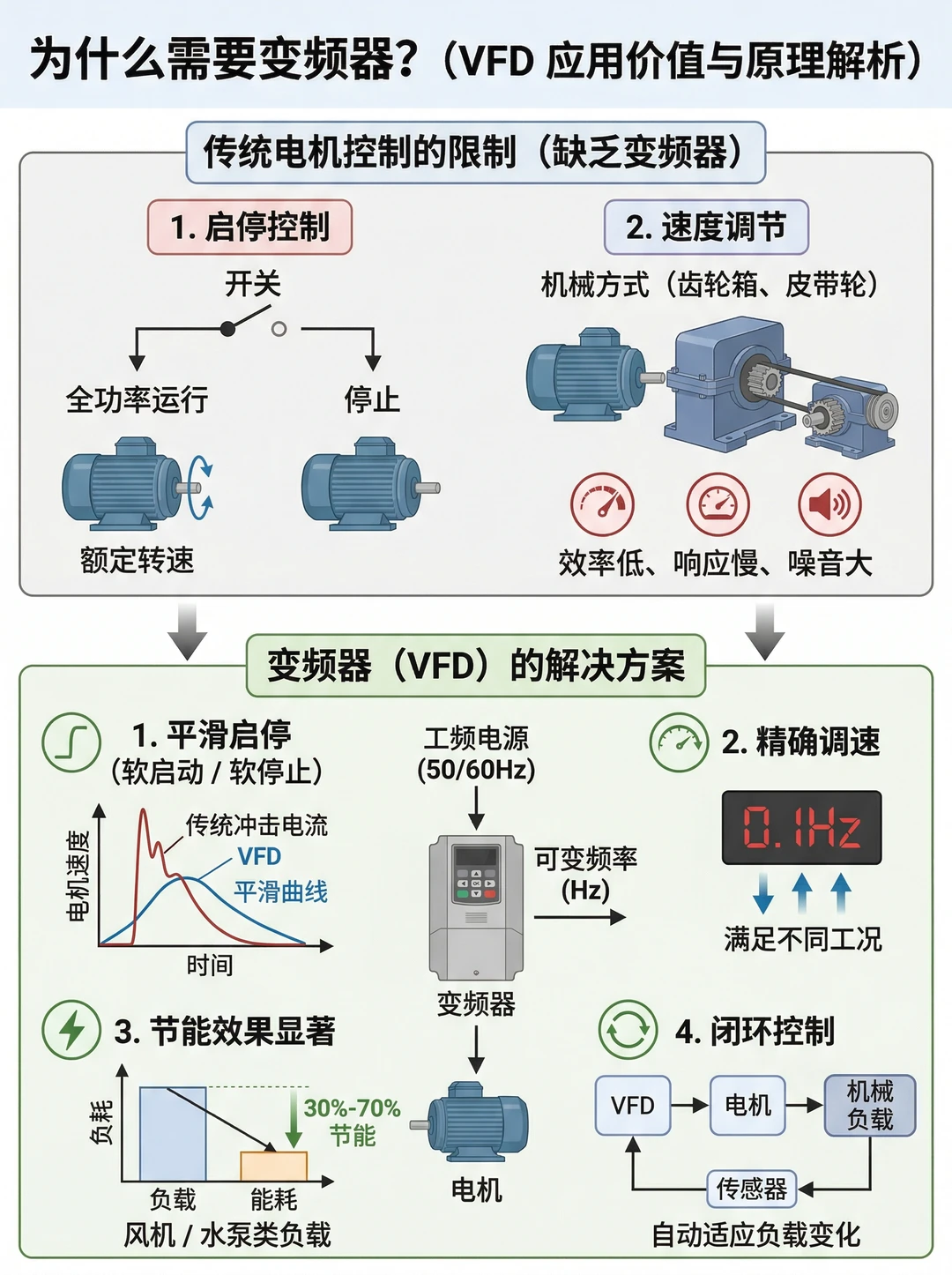

📌 为什么需要变频器？（传统控制痛点）
1. 没有变频器时，电机只能“非停即满转”，调速全靠机械方式（齿轮箱、皮带轮），效率低、噪音大、响应慢，特别不方便！
2. 变频器直接解决所有痛点：平滑启停无冲击、转速精确到0.1Hz、风机水泵类负载节能30%-70%，还能结合传感器实现闭环控制，自动适配负载变化～

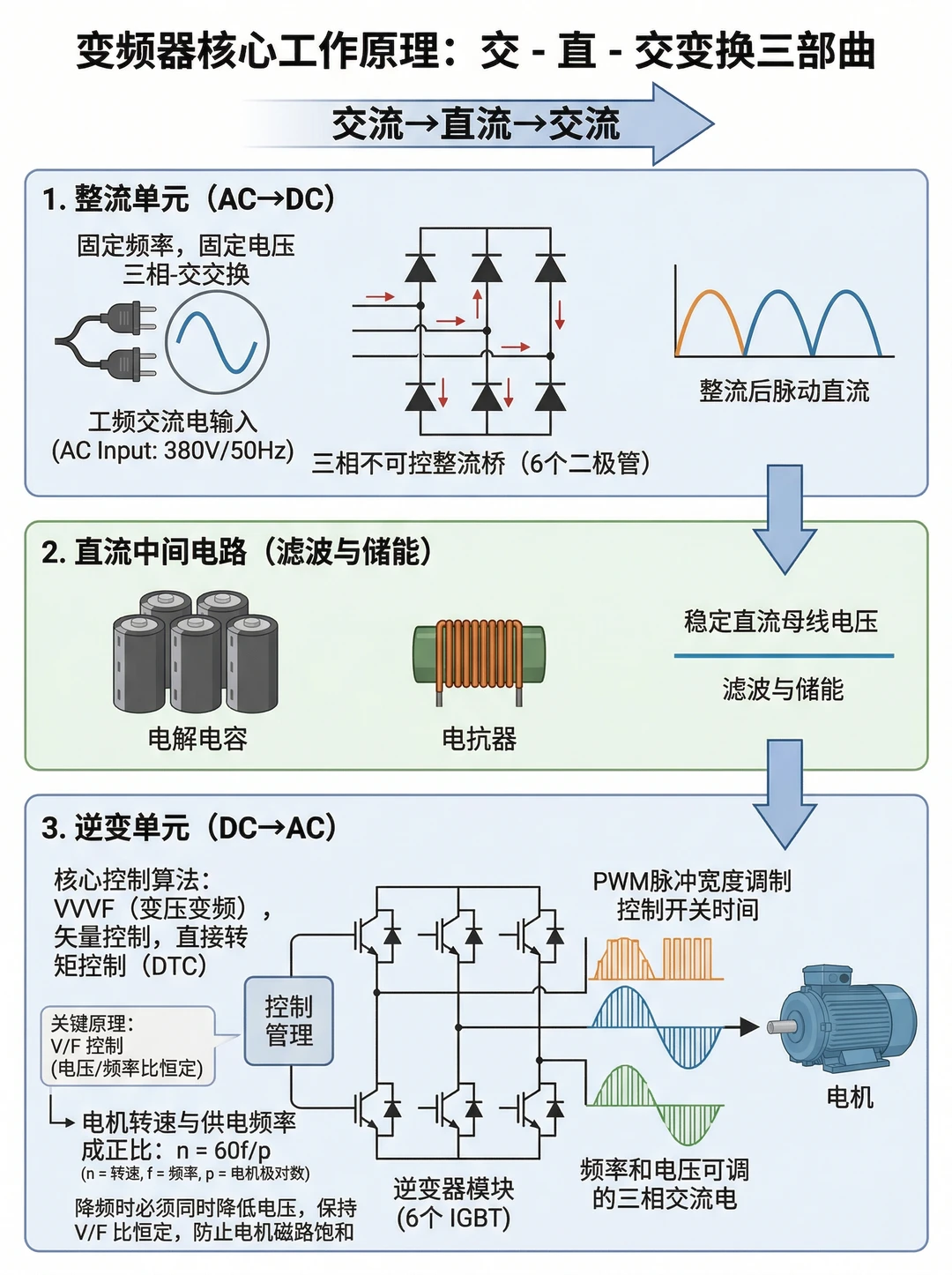

⚙️ 核心工作原理：交-直-交变换三部曲
本质是电能转换装置，全程遵循“交流→直流→交流”的流程，简单好记：
1. 整流单元（AC→DC）：把工频交流电（380V/50Hz或220V/60Hz）转换成直流电，由二极管或可控硅组成的整流桥实现
2. 直流中间电路：过滤直流电波动、储存能量，靠大容量电解电容和电抗器，为后续转换提供平稳电源
3. 逆变单元（DC→AC）：把直流电转换成频率、电压可调的三相电供电机使用，核心是IGBT元件，靠PWM技术输出模拟正弦波
4. 关键知识点：电机转速和频率成正比，降频必降压，避免电机损坏；矢量控制可实现转速、转矩独立控制，性能拉满～
🔩 基本结构（硬件组成）
一台标准变频器，核心由7大模块组成，通俗拆解不复杂：
1. 主电路：电能转换核心，核心部件是整流桥、滤波电容、IGBT逆变桥
2. 控制电路：“大脑”，负责指挥，核心部件有CPU、控制芯片、存储器和电源
3. 输入端子：接收控制信号，比如启停、正反转指令，还有速度给定信号
4. 输出端子：反馈设备状态，比如故障、运行情况，还能输出实际频率、电流
5. 通信接口：连接电脑、PLC、触摸屏等，支持多种工业总线
6. 保护电路：全方位防护，可防过流、过压、过热、缺相、接地故障
7. 散热系统：靠风扇、散热片，保证变频器稳定运行，避免过热损坏
总结：变频器就是电机的“智能管家”，既能精准控速，又能大幅节能，是工控、电气人必学的核心设备！新手入门先记核心原理和结构，轻松搞定基础
