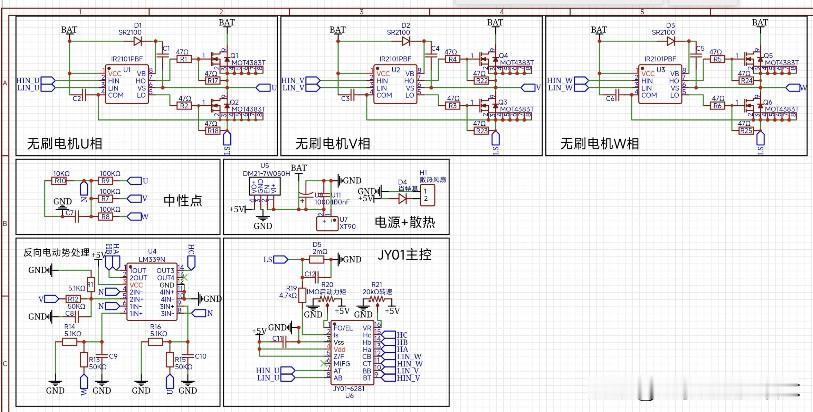

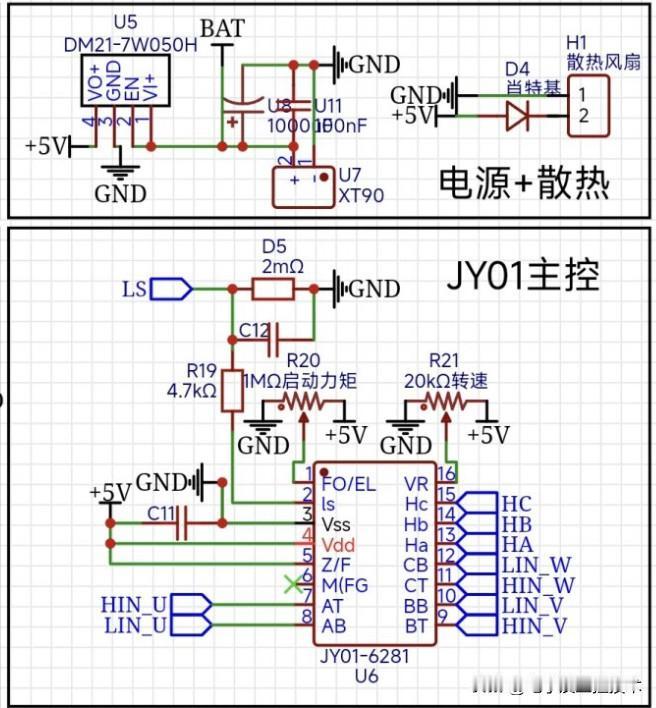

有位小伙伴发了张无刷电机驱动电路图，他用的驱动芯片是JY01和LM339，想让大家给吐槽看看一下，有没有需要改进的地方。

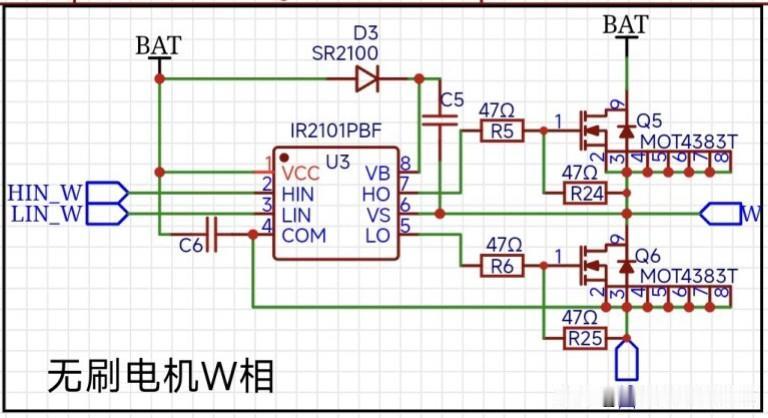

整个无刷电机驱动电路用了母线电压为12伏，电路主要用了JY01和LM339。从图中看

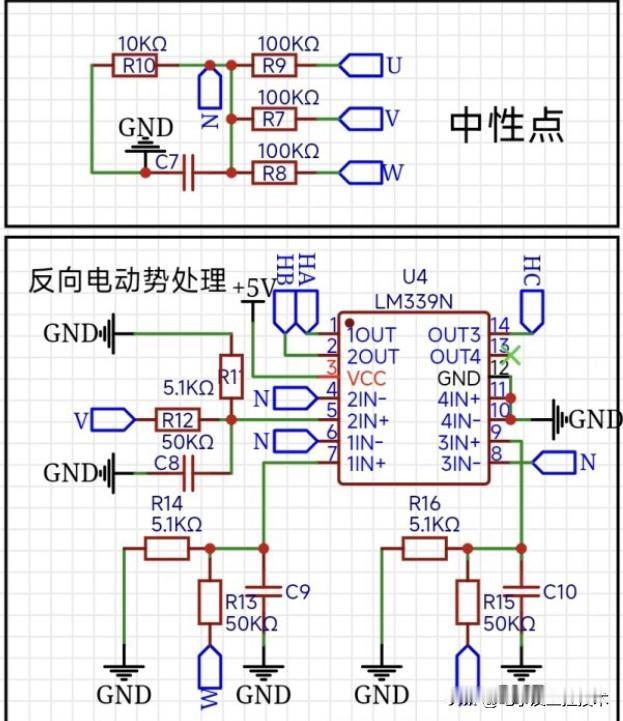

LM339开环了，没做滞回，别到时候把单片机给冲飞了。

以上只是调侃的说法，其实把闭环做好就行了,在LM339的OUT和IN之间拉一个100k~330k的电阻，具体是正向还是反向需要根据自己编写的主控程序来定义了，按道理来说一般都是反向，这个要看你自己的想法了。

这有HA、HB和HC都没有用闭环，这样单片机拿到的电压不稳的，跳变会很严重，甚至有可能把管子烧坏了。

他说由于P管太难找了，MOS管六个驱动管都用的是N沟通。在我看来用N管也一样。我也爱用N管。

还有其他小伙伴也是你一嘴我一嘴，氛围很热闹，既有硬核技术分析，也有轻松调侃，热度直接拉满。各位老铁看看还有需要进一步改进的地方吗，欢迎吐槽。
