接下来会看到更多小米和供应链联合研发的东西，从华星光电开始小米就深度参与产品制造的各个环节，现在小米在行业中有一个相当好的风评

很多的时候是小米提出了一个方向性，然后和供应链共同的去开发一些相关的design，然后小米有一些想法的时候，就会跟他们一起去讨论，他们等于就是小米的partner，或者说是小米的另一个部门一起在做这些。

我们以华星为例，华星大家都不陌生

19年那会小米就和华星以及维信诺进行了深度绑定合作，巅峰时期有37个专家驻场直接参与到了面板制造的底层工艺管理。从 TFT 背板 Array 制程开始，小米会与供应链共同定义关键参数，包括晶粒尺寸、气体浓度、CVD膜层厚度等核心指标，并建立统一的工艺规范。

在量产前验证阶段，小米还会对面板厂的制程能力进行评估，通过分析工艺控制范围和 Sigma 波动水平，确保生产过程稳定，最终实现高质量、大规模量产交付。

23年那会国产的2K LTPO屏幕只有小米13ultra做到了量产，小米提前三年半就在布局这个技术，巧的是超级像素这个构想小米工程师也是在20年提出来的

不过当时技术还不是太成熟，面板厂、驱动IC厂等供应链都在质疑超级像素这个构想，所以小米就先推了2K这部分工艺，于是就有了小米 13Ultra上的那块华星C7屏幕

小米13ultra发布之后没多久国产发光材料就有了突破，那时候预计24年年中差不多就能和三星这些大厂达到相似水平，于是超级像素项目开始上马

期间有一个难题是超级像素掩模板厚度必须用20微米的，开口率才能超过18%（指每个像素中有效透光区域面积与像素总面积的比例，直接影响显示亮度和能耗），如果不用20的肯定会出事，原先小米找的日本供应商能够做出来这个规格，但是不给小米做

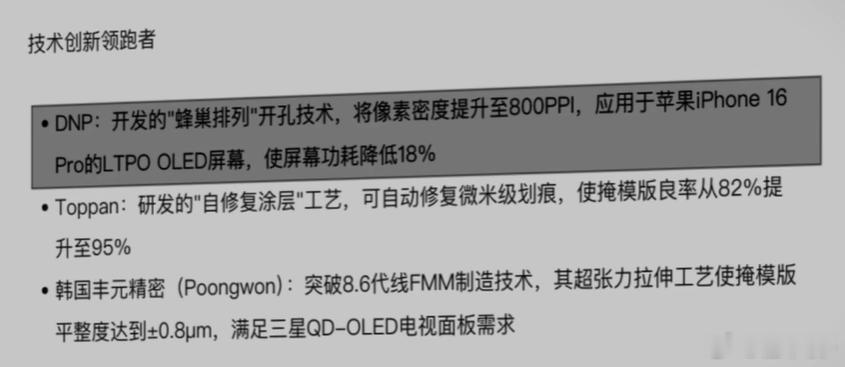

因为那是它和苹果联合研发的技术，它只给苹果用。掩模这块我们一直都在被卡脖子，这个行业一直都是用的日本DNP公司，没有用过别的。不是不想用，而是没有别的供应商可以做，这么多年一直都是这个样子。

但是小米超级像素用的20微米是国产的，这是小米和供应链联合打造出来的！别人想用？门都没有

现在小米和供应链成立的联合实验室都是供应链按照小米的要求去做，到现在像UDC（Universal Display Corporation，全球顶级发光材料供应商，所有主流 OLED 面板制造商都是它的客户）这些顶级供应商都愿意来找小米谈合作

以后大家就会知道，小米联合研发的产品在供应链上根本买不到一模一样的，天际屏这些已经是现成的例子了

至于污蔑小米偷技术这个事，只能说人无法相信自己没有做过的事情，污蔑小米偷技术，那一定是自己偷过，不然怎么会知道的那么详细文命的无聊杂谈
