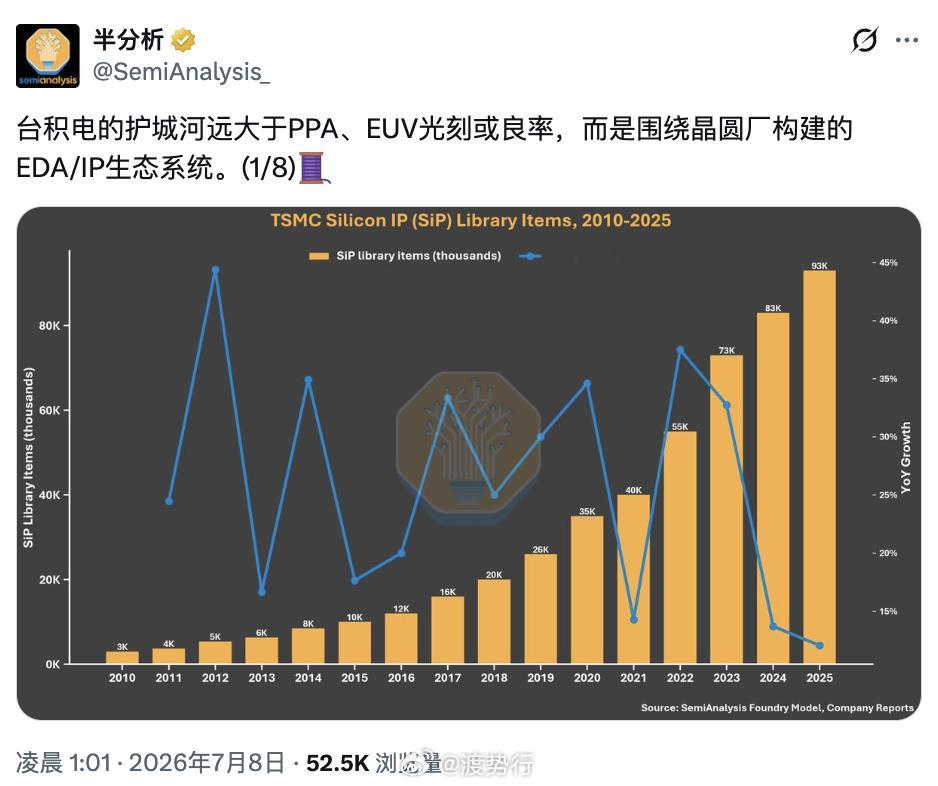

🛡️ SemiAnalysis拆台积电：制程只是表象，EDA/IP生态才是那道“挖不动的护城河” 市场总爱盯着台积电的EUV机台和3nm/2nm制程，但7月8日SemiAnalysis连发8条推文点破本质：台积电真正的壁垒，不在物理制程，而在EDA/IP生态。📊 数据说话：93000项IP构筑的“转换成本”台积电Open Innovation Platform (OIP) 已整合Synopsys、Cadence、Arm等顶级EDA/IP厂，形成预验证流片网络。其认证硅IP库从2010年的3000项暴增至2025年的9.3万项（15年扩31倍），覆盖SerDes、HBM、UCIe、Chiplet等所有关键模块。这意味着：客户想从台积电迁走，不仅要搬晶圆厂，更要重建EDA工具链+重验数万项IP。这成本，没人付得起。

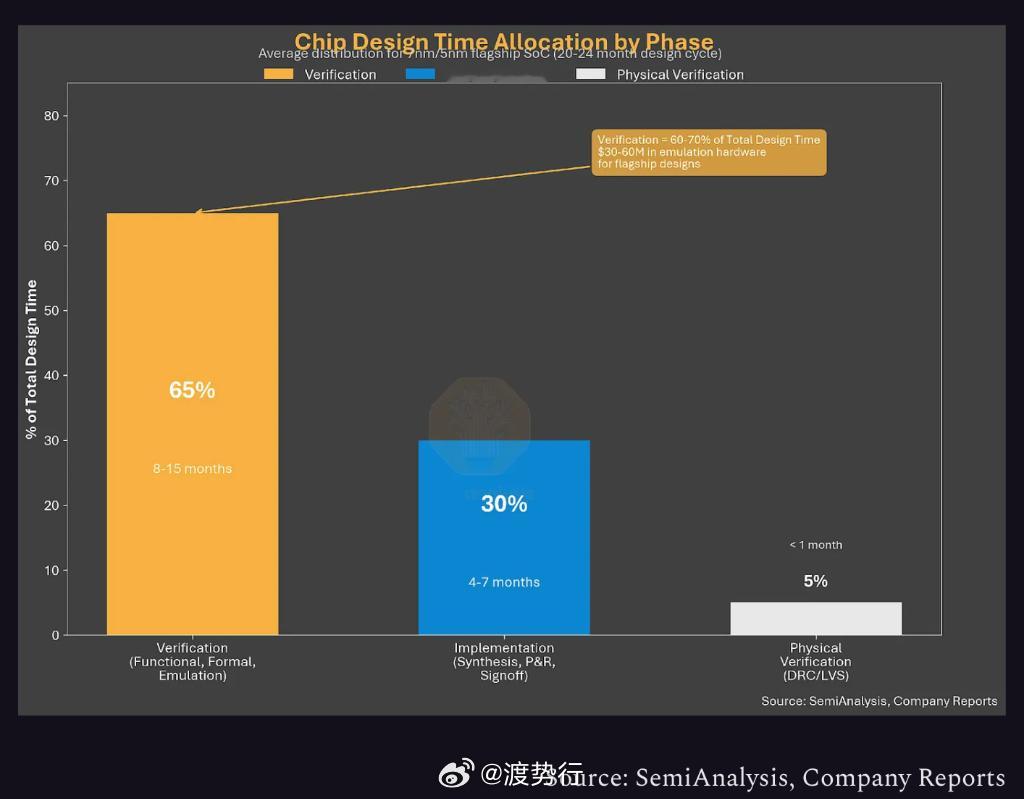

⚠️ 核心痛点：设计风险 > PPA先进节点一次流片失败=烧掉5000万~1亿美元+延误6~12个月。在“时间就是生命”的AI时代，降低设计风险远比那几个百分点的PPA（性能/功耗/面积）提升更重要。RTL综合→布局布线→签核分析→物理验证，这套高度耦合的工具链本身就是“锁”。谁敢赌？

🏭 竞争对手的困局：追制程易，建生态难三星、英特尔（IFS）以为搞定晶体管性能就能抢单，实则不然。他们需要复制的是台积电与EDA三巨头（Synopsys/Cadence/Siemens EDA，2025年合计吃掉85%市场，规模180亿美元）长达数十年的磨合。
