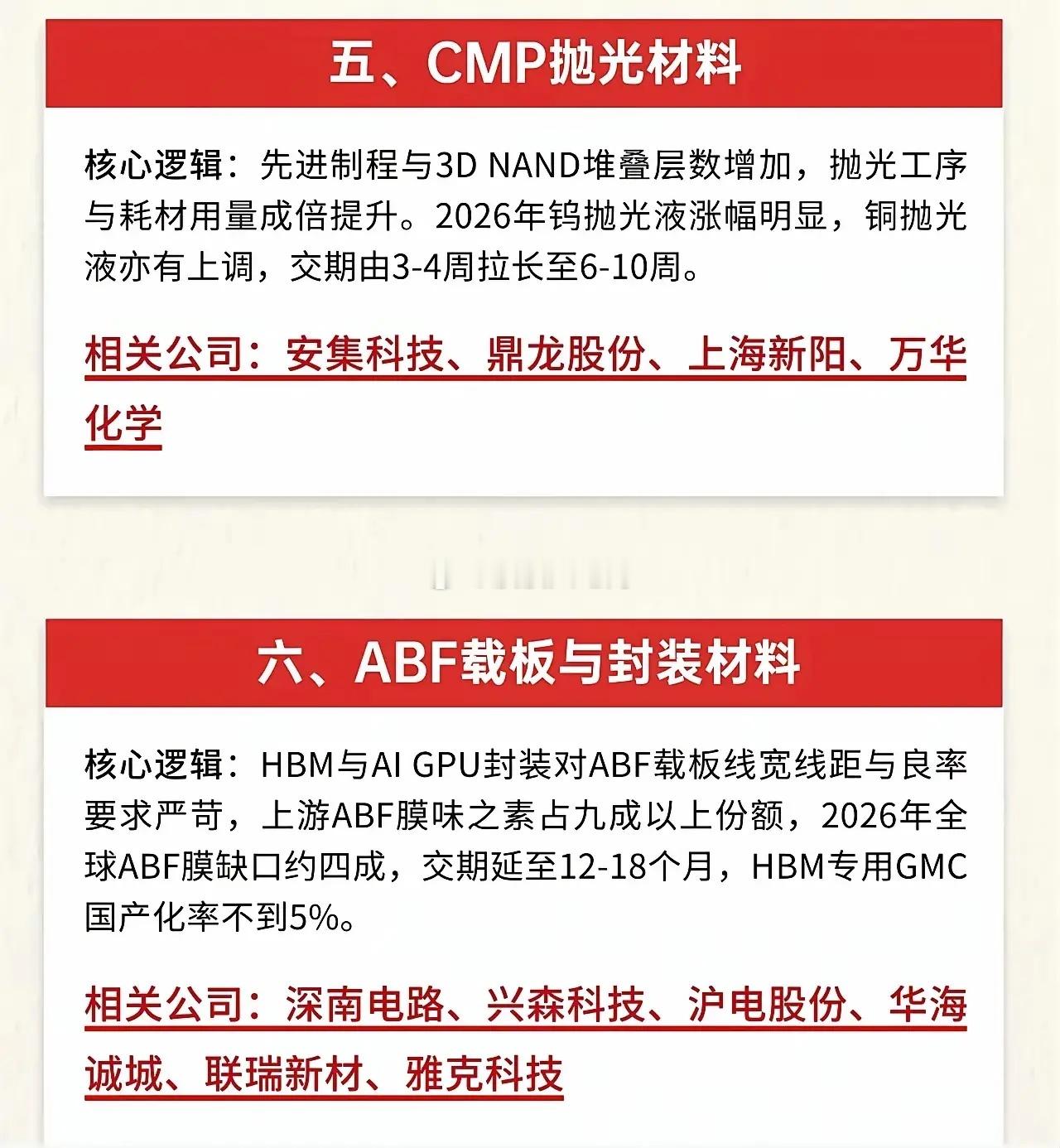

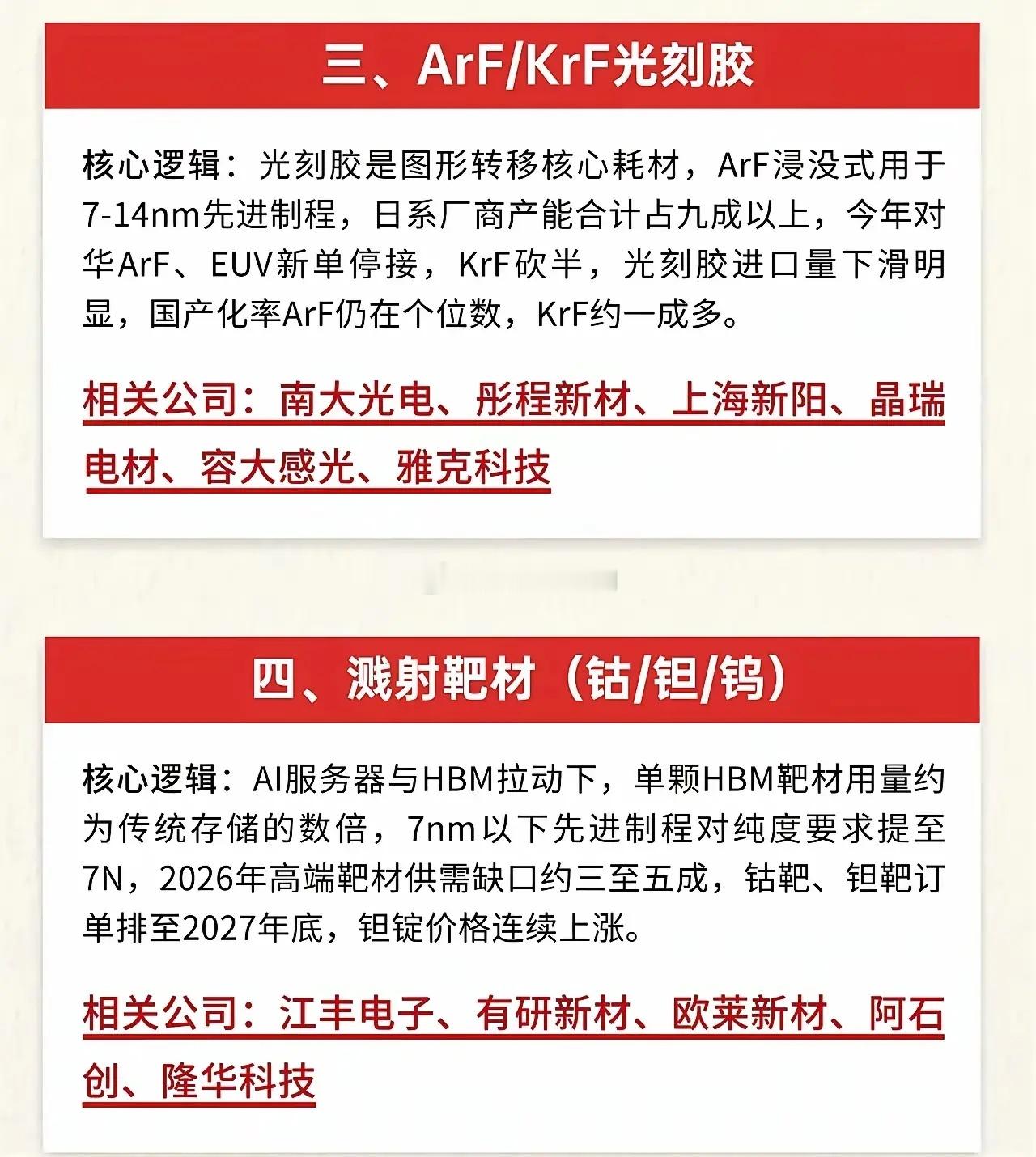

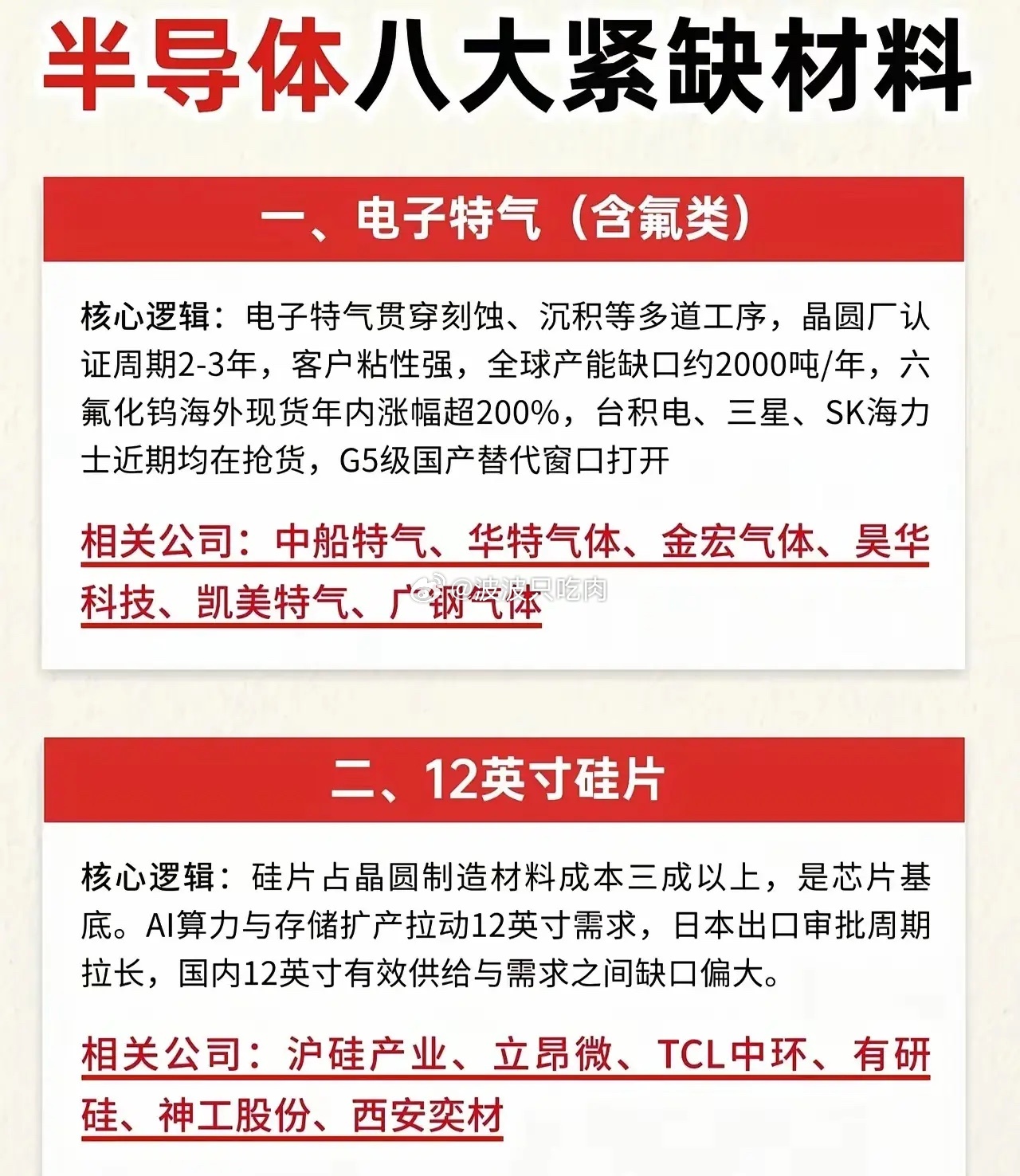

半导体八大紧缺材料完整梳理风险提示：仅产业科普梳理，不构成投资建议；海外供给、地缘政策会改变供需节奏。1、电子特气（芯片制造血液，紧缺度第一）核心紧缺单品六氟化钨、高纯氦气、三氟化氮、电子级氢氟酸核心用途：刻蚀、薄膜沉积、晶圆清洗、等离子工艺；7nm以下先进制程、HBM存储无替代，六氟化钨是GPU布线唯一前驱体。紧缺逻辑1. 日本两大厂商7月关停高端六氟化钨产线，全球永久产能缺口25%；2. 高纯氦气海外出口管制，全球缺口62%，断供直接导致先进产线停摆；3. 提纯、罐装认证周期2–3年，扩产极慢，高端品类国产化率不足20%。代表：中船特气、华特气体、昊华科技、金宏气体2、12英寸大硅片（芯片基底，全产业链刚需）用途：所有逻辑、存储芯片晶圆基底，占制造成本30%。紧缺逻辑1. 信越、SUMCO、环球晶圆垄断全球90%高端产能，对华控量保价；2. AI算力、存储扩产带动需求激增，交付周期拉长至10个月；3. 国内12英寸高端硅片自给率仅12%，良率爬坡周期长，缺口持续至2028年。代表：沪硅产业、立昂微、TCL中环、有研硅3、ArF/KrF高端光刻胶（芯片图形转移核心）用途：KrF用于28–65nm成熟制程；ArF浸没适配7–14nm先进逻辑、3D NAND闪存。紧缺逻辑1. JSR、东京应化、信越垄断90%市场，收紧对华高端光刻胶供货配额；2. 感光树脂、光引发剂配方壁垒极高，ArF国产化率不足5%；3. 晶圆厂扩产叠加存储周期反转，耗材消耗量翻倍，现货库存持续低位。代表：南大光电、彤程新材、容百科技（光刻配套）4、高纯溅射靶材（钴/钽/钨/铟靶）用途：芯片内部金属导线、阻挡层、栅极薄膜；光芯片磷化铟配套高纯铟靶，HBM存储专用钴靶刚需。紧缺逻辑1. 钴、钽全球矿产集中非洲、澳洲，开采受限；高端靶材订单排至2027年底；2. 7N超高纯金属提纯壁垒高，贵金属靶材进口依赖超70%；3. AI芯片多层布线、3D堆叠大幅提升靶材消耗量。代表：有研新材、江丰电子、阿石创5、CMP抛光材料（抛光液+抛光垫）用途：多层芯片每层薄膜沉积后平整打磨，先进制程、3D NAND必备耗材。紧缺逻辑1. 美国Cabot、日本Fujifilm占据70%全球份额，高端配方封锁；2. 颗粒粒径、悬浮稳定性调控难度极大，先进制程抛光液国产化率不足15%；3. HBM堆叠层数提升，单晶圆抛光工序增加2倍，需求持续放量。代表：安集科技、鼎龙股份、上海新阳6、半导体级高纯石英砂用途：光刻掩膜基板、晶圆扩散管、光模块光纤预制棒，高端制程耐高温核心基材。紧缺逻辑1. 全球优质低羟基矿源集中美国、挪威，开采配额管控；2. 高端提纯技术垄断，国内自给率不足18%；3. AI光模块、先进光刻设备同步拉动，价格年内涨幅超80%。代表：石英股份、菲利华、凯盛科技7、ABF载板&高端封装基材用途：AI GPU、HBM高带宽存储、高速算力芯片封装核心基材，承载芯片布线。紧缺逻辑1. 日韩企业垄断超薄ABF载板产能，线宽线距工艺壁垒极高；2. 算力芯片、HBM产能持续爬坡，全球载板产能缺口超40%；3. 产线建设+客户认证周期3年以上，短期无新增大规模产能释放。代表：生益科技、深南电路、兴森科技8、ALD/CVD金属前驱体（含稀散金属铟、锗、钨前驱体）用途：DRAM电容、HBM高k介质层、光芯片磷化铟外延生长，先进薄膜沉积专用化学品。紧缺逻辑1. 核心原料高纯铟、锗属战略稀散金属，国内实施出口管制，海外无替代矿；2. 磷化铟衬底90%产能日系垄断，1.6T/3.2T光模块拉动需求增长20倍；3. HBM专用高k前驱体2026年供需缺口超4成，扩产周期2年以上。代表：雅克科技、云南锗业、锡业股份八大材料稀缺度分层总结1. 电子特气（六氟化钨、高纯氦气）：断供直接停产，无替代2. ALD/CVD稀散金属前驱体（铟、锗、钨）：资源管控+海外产能垄断3. ArF高端光刻胶：先进制程硬性卡点4. ABF封装载板：AI算力、HBM刚需，产能严重不足5. 12英寸大硅片：全品类长期缺货6. 超高纯溅射靶材（钴/钽）：矿产+提纯双重壁垒7. 半导体高纯石英砂：高端矿源稀缺8. CMP抛光耗材：配方壁垒，成熟制程逐步
