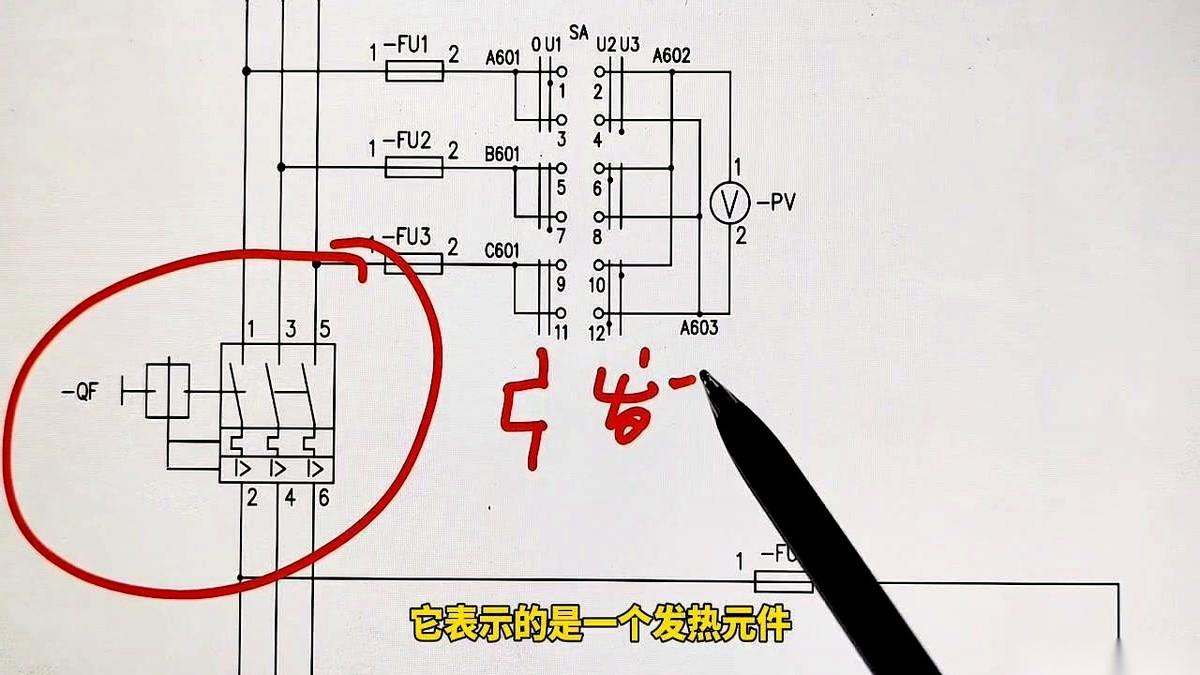

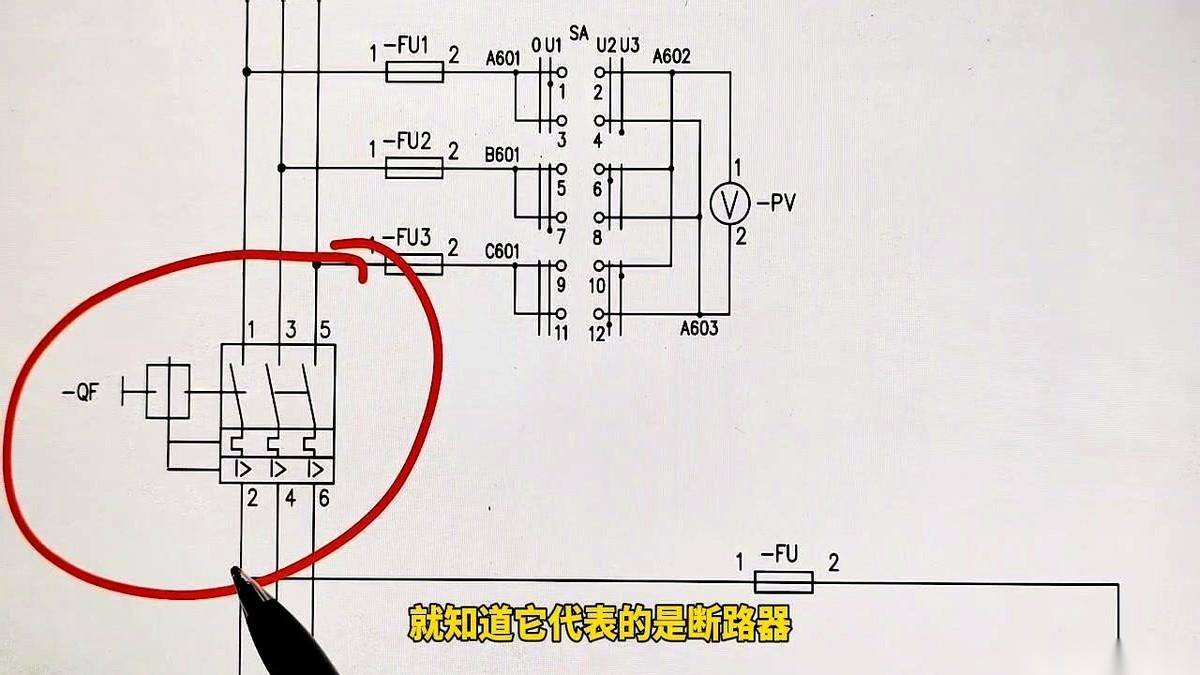

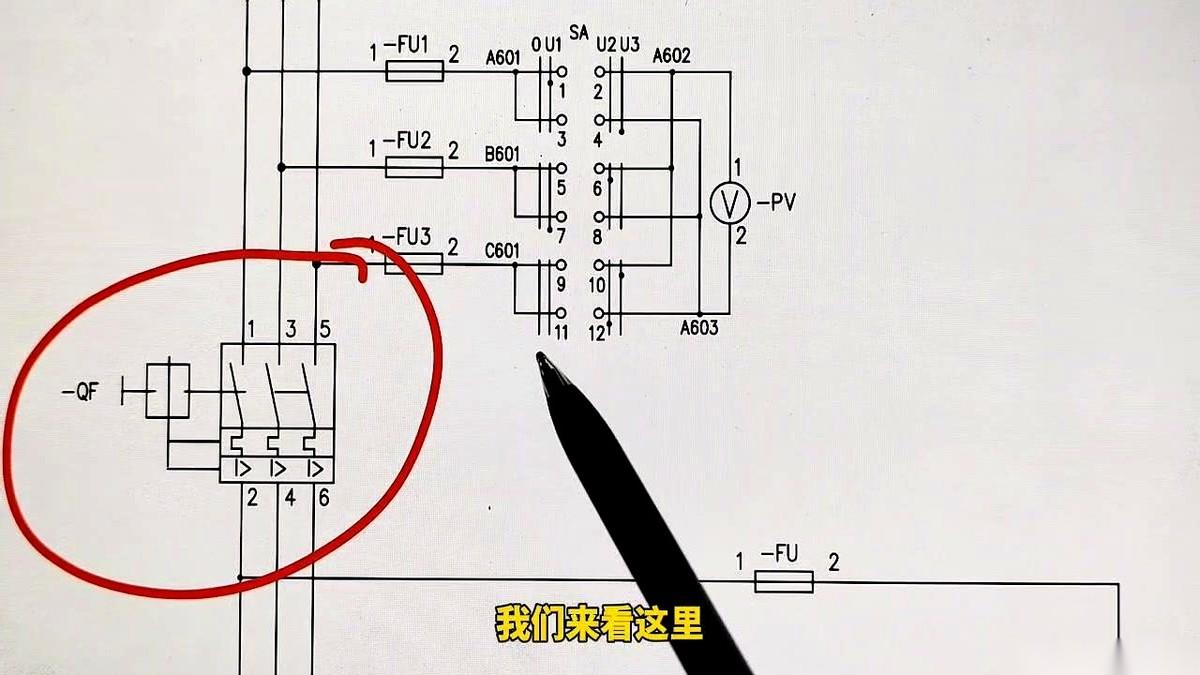

看到图纸上那个像弹簧一样的符号，不少电工师傅第一反应就是：哦，发热元件，热过载继电器嘛。没错，它代表断路器有过载保护功能。
旁边通常还有个“I>”的标记。这玩意儿更直接，电流一超标，断路器立马“啪”地跳闸，这就是过流保护，说白了就是防短路的。
这时候有人就迷糊了：既然都有过流保护能一秒掐断了，还要那个慢吞吞的发热符号干嘛？不是多此一举吗？
真不是。
过流保护就像是个急性子保安，一发现有短路这种“暴徒”冲进来，二话不说直接锁门，瞬间断电。
但如果是设备负荷太重，电流比平时大，却又没到短路那种吓人的地步呢？这就轮到发热元件出场了。它是个慢性子，专门检测热量积累。电流越大，发热越快。它在旁边默默盯着，等这股热量积攒到快要烧坏设备的危险临界点，它才会出手拉闸。
这其实就是维修时的“黄金线索”。
你合上闸，设备连吭都没吭一声就瞬间跳闸？别犹豫，直接去查哪里短路了。
要是合闸后机器转了一会儿，甚至半小时才跳？那八成是过载，去看看是不是电机憋住了，或者线路带不动。
图纸上的几个小符号，藏着排查故障的最短路径。搞懂它们，检修时能少走多少弯路？下次再修机器，你是瞎蒙，还是看懂符号精准拿捏？
