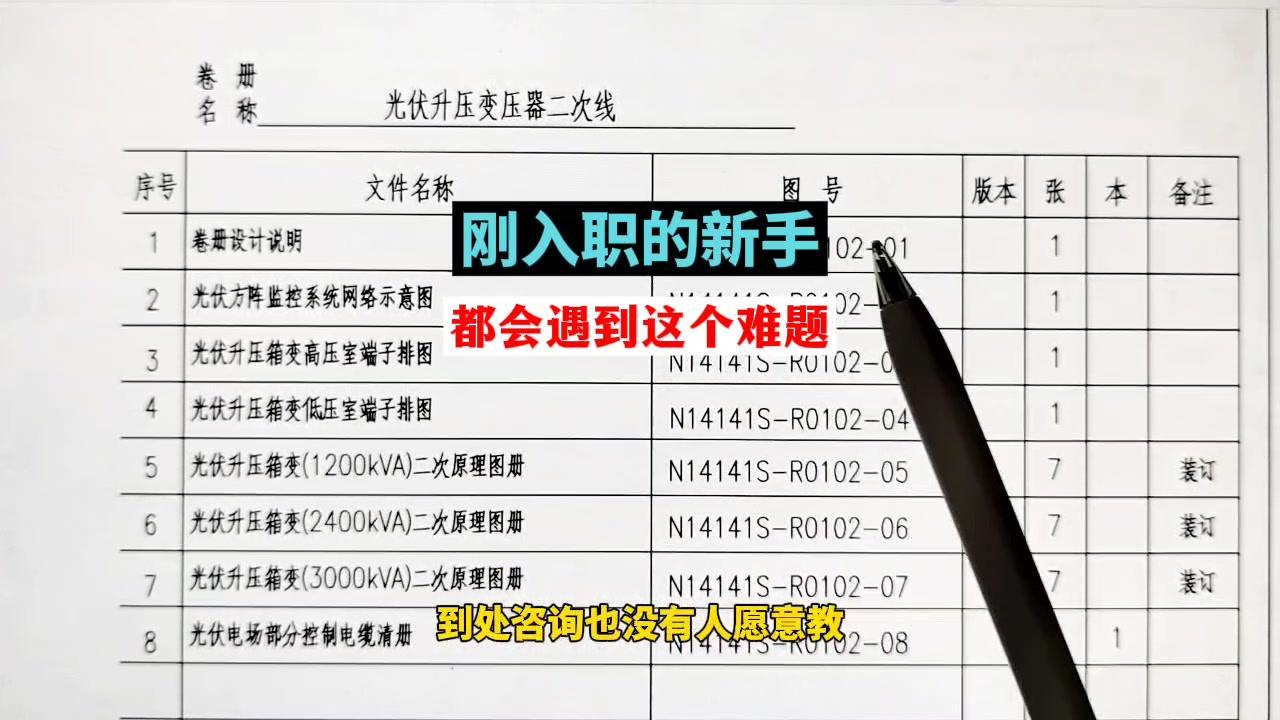

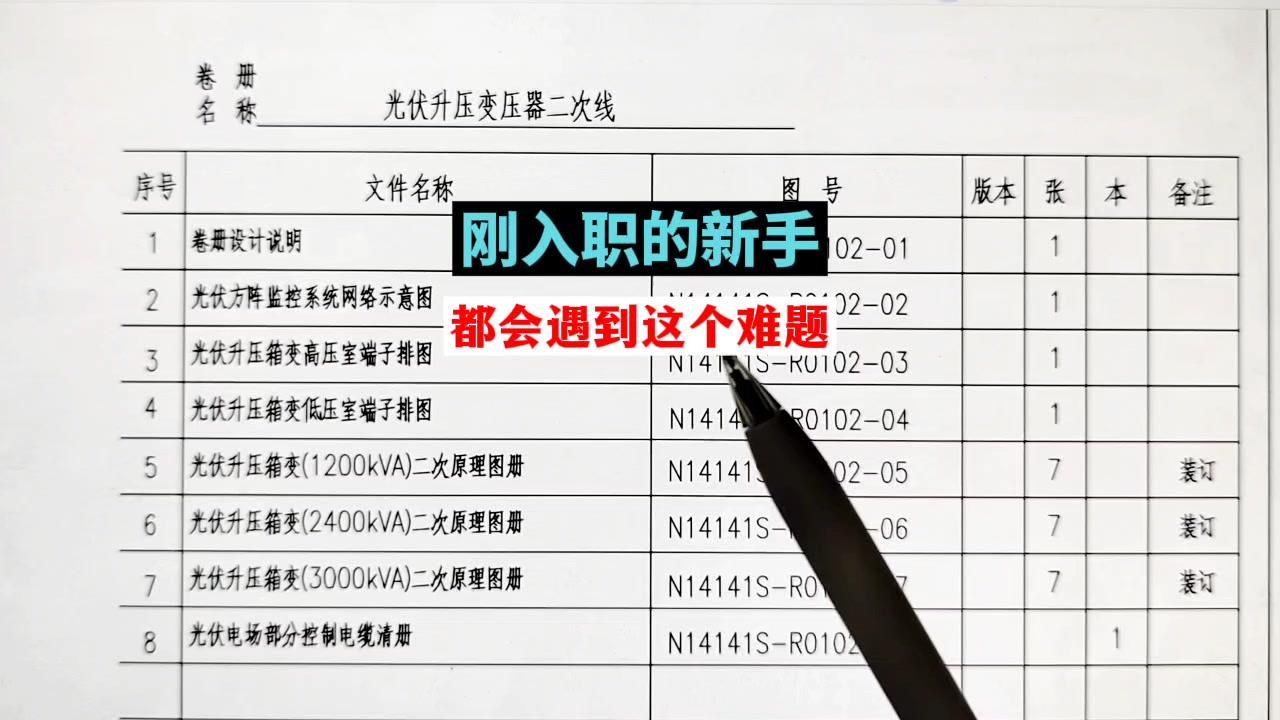

💥刚入职就遇到难题了到处咨询也没有人愿意教

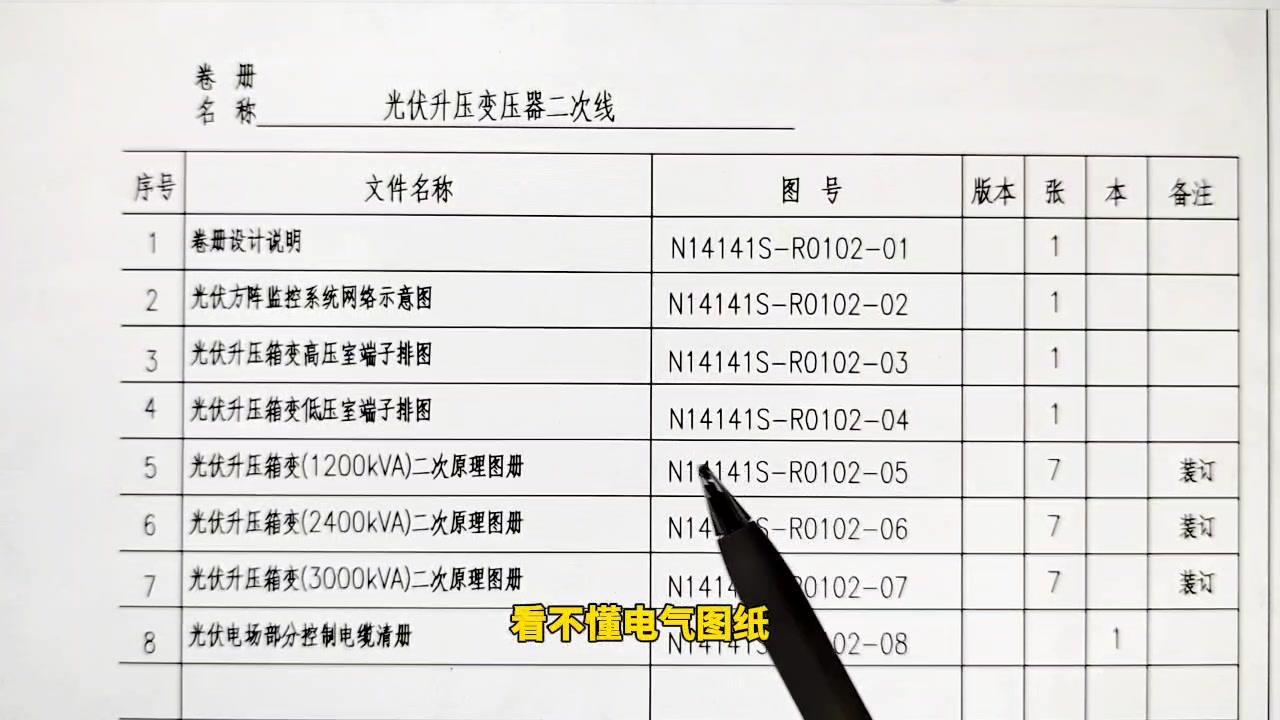

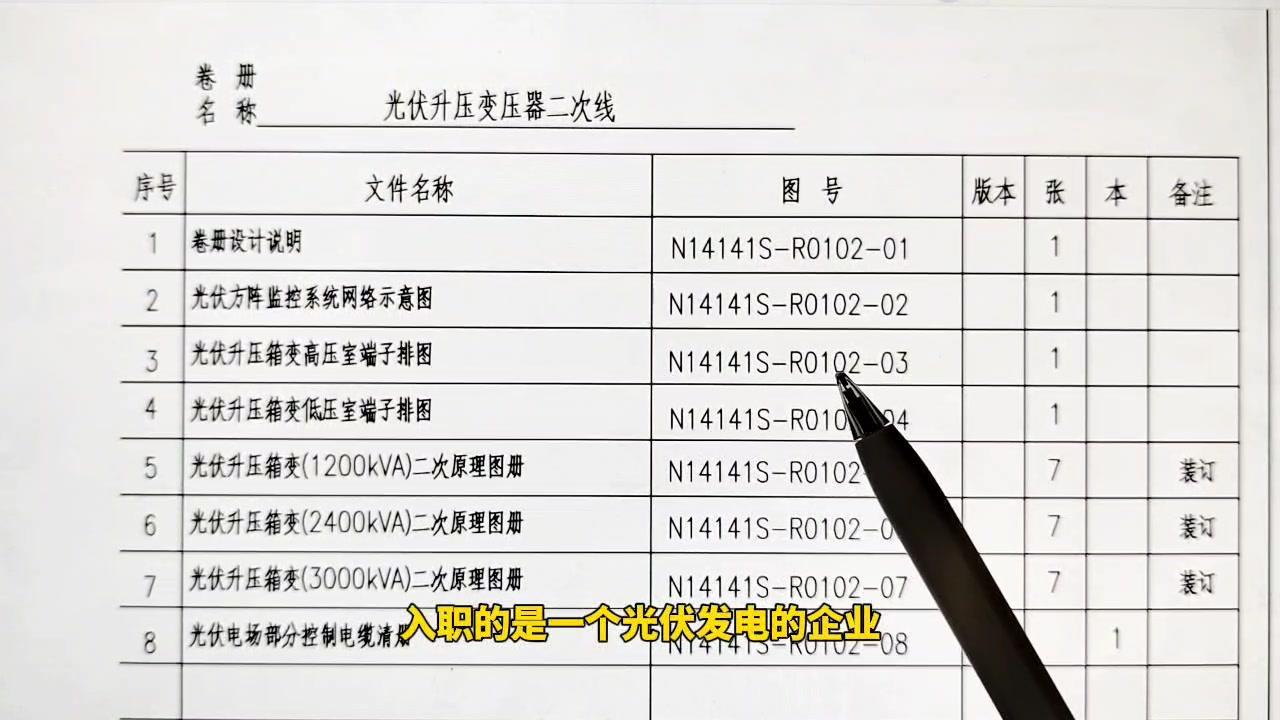

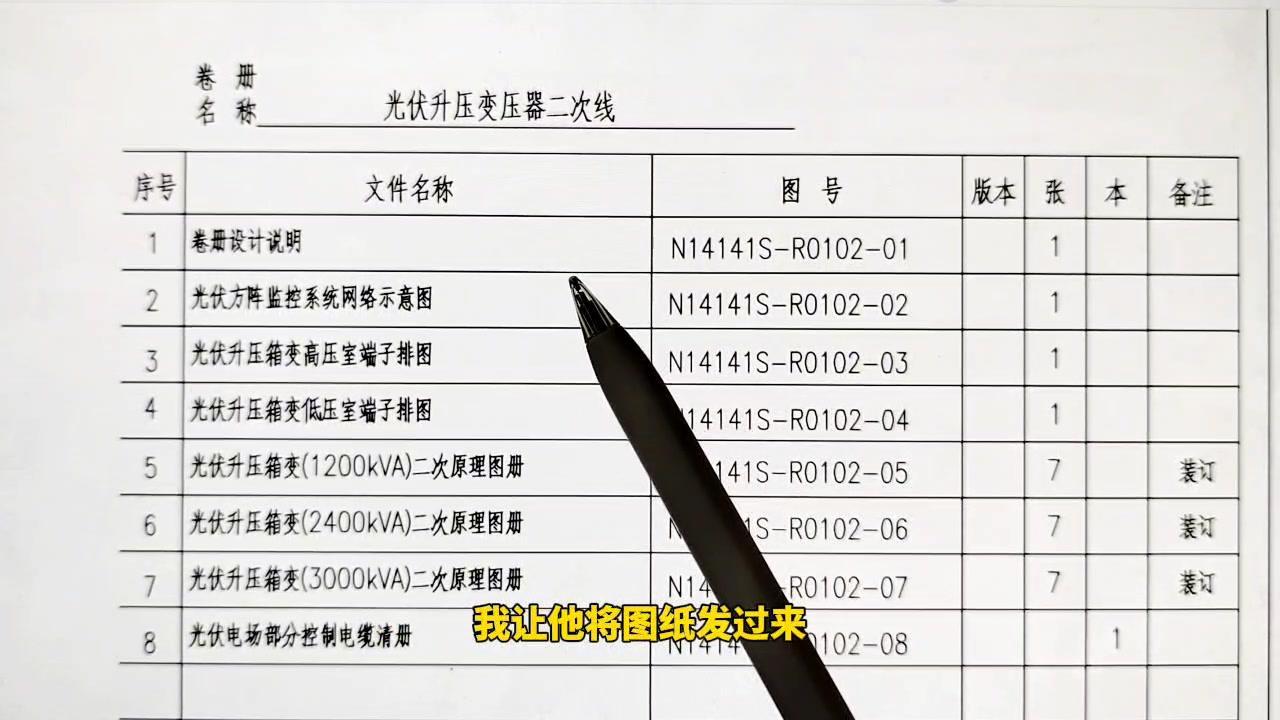

💼朋友入职的是一个光伏发电的企业，光伏发电也是第一次接触，看不懂电气图纸，下面的工作就没有办法进行下去了

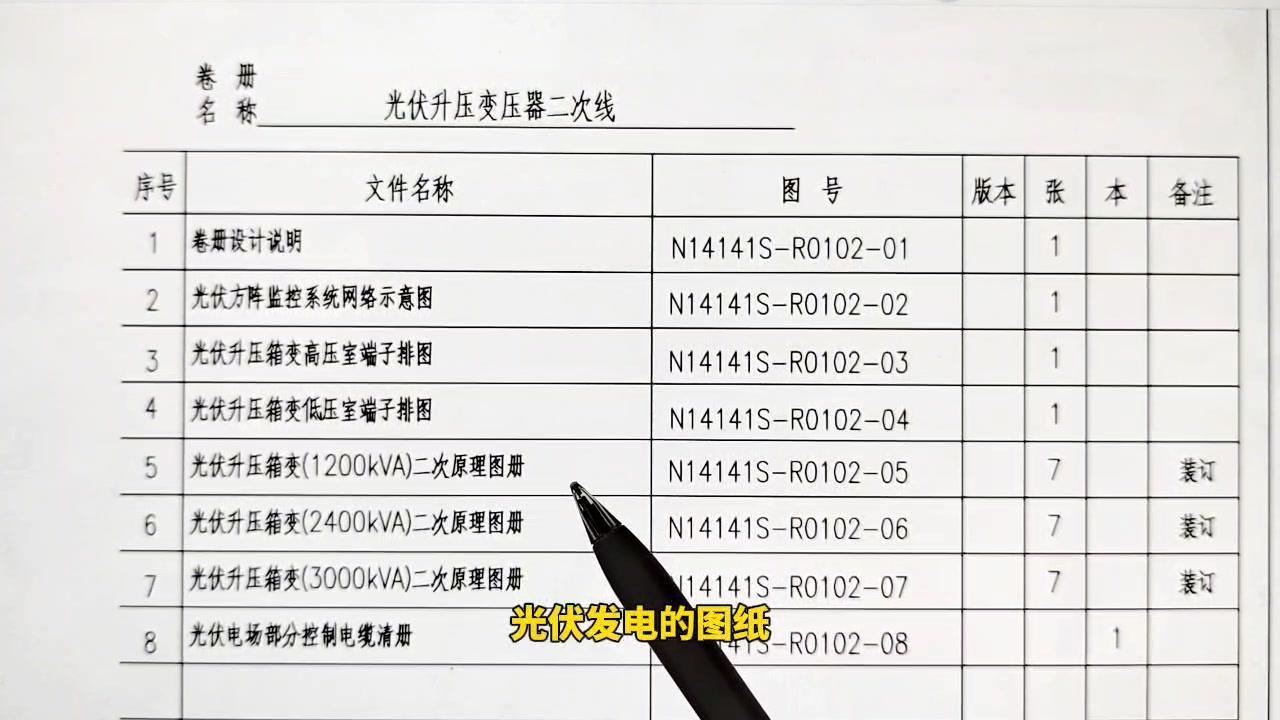

🧐让我们来看一下光伏发电的图纸和我们平时所见的到底有什么不同

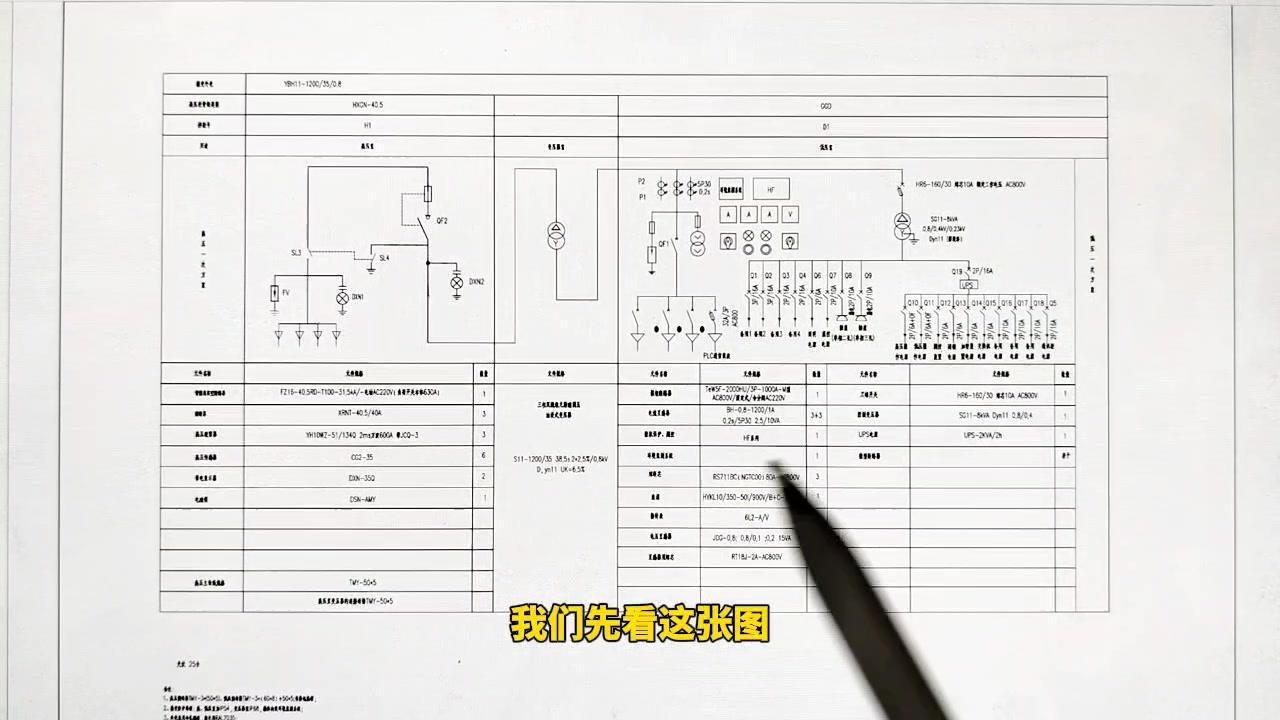

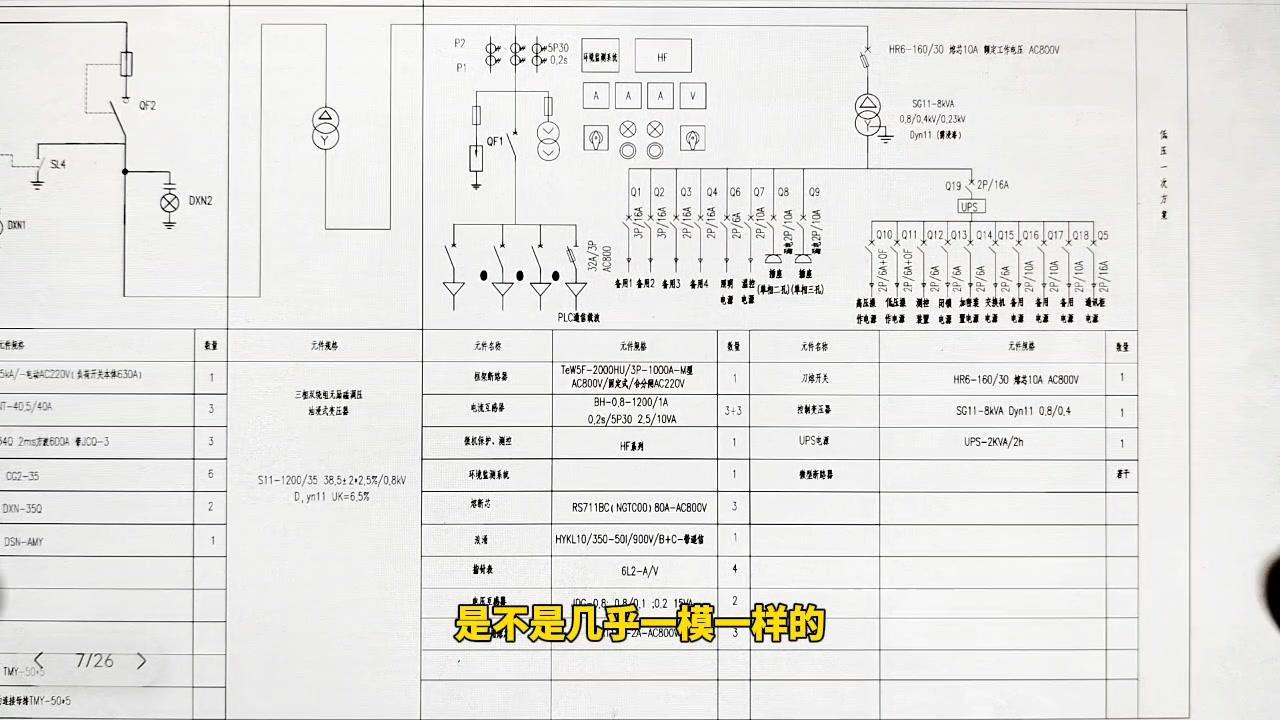

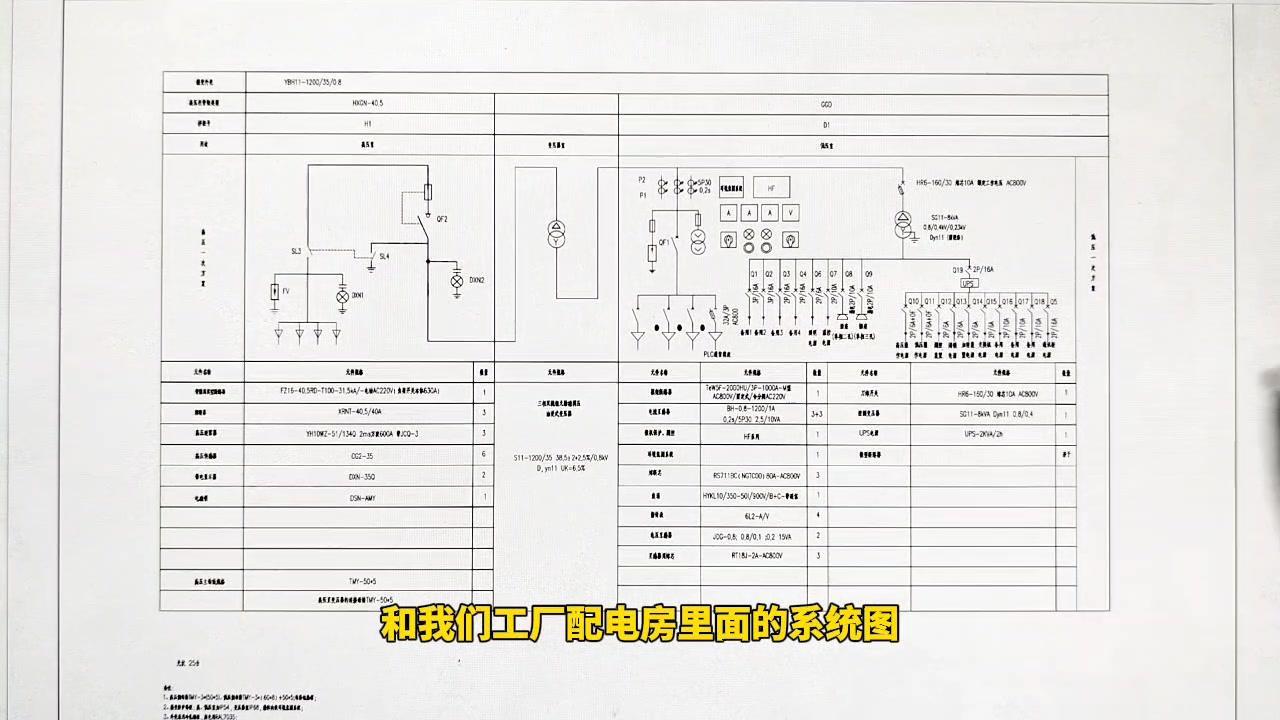

🔍我们先看这张图，是不是觉得非常熟悉，和我们工厂配电房里面的系统图是不是几乎一模一样的？

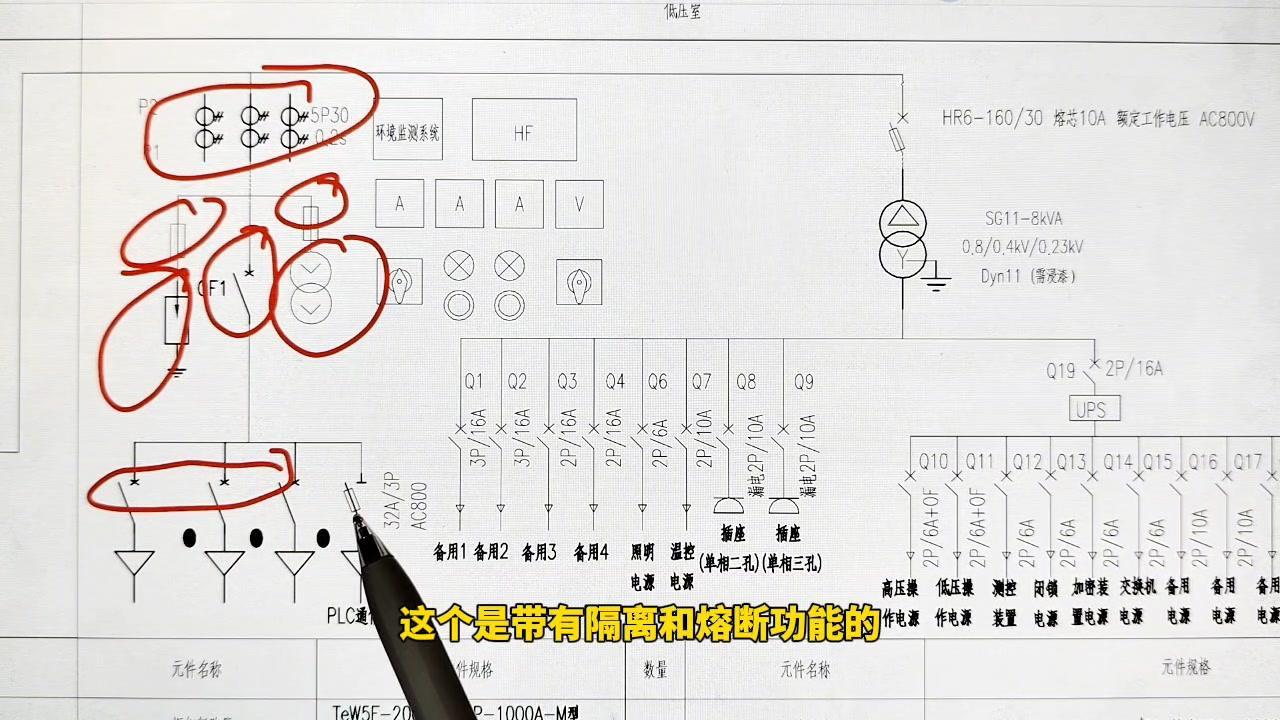

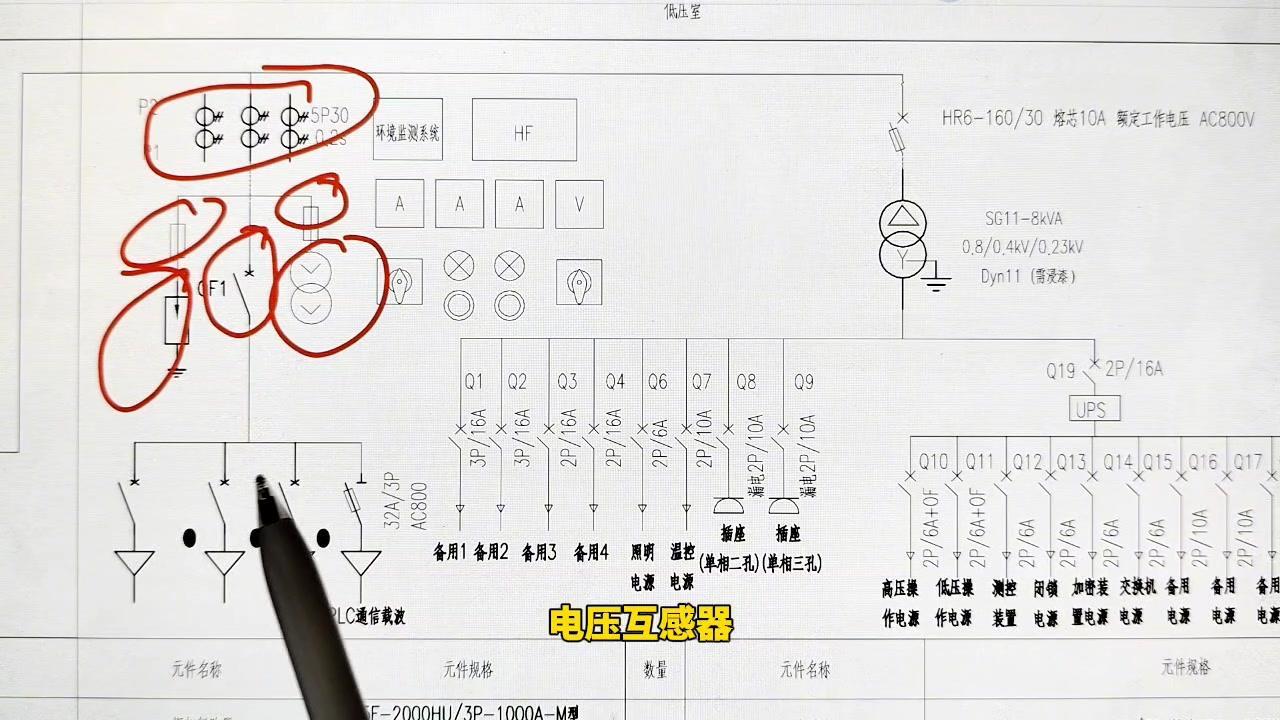

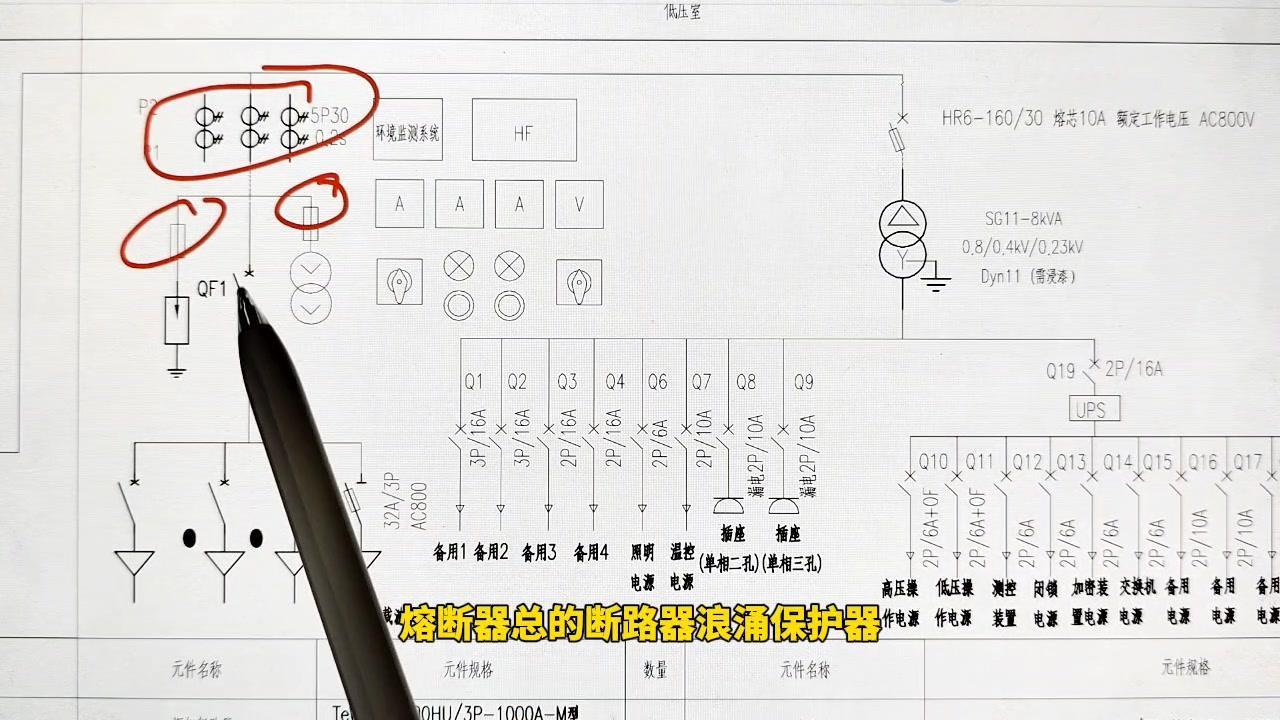

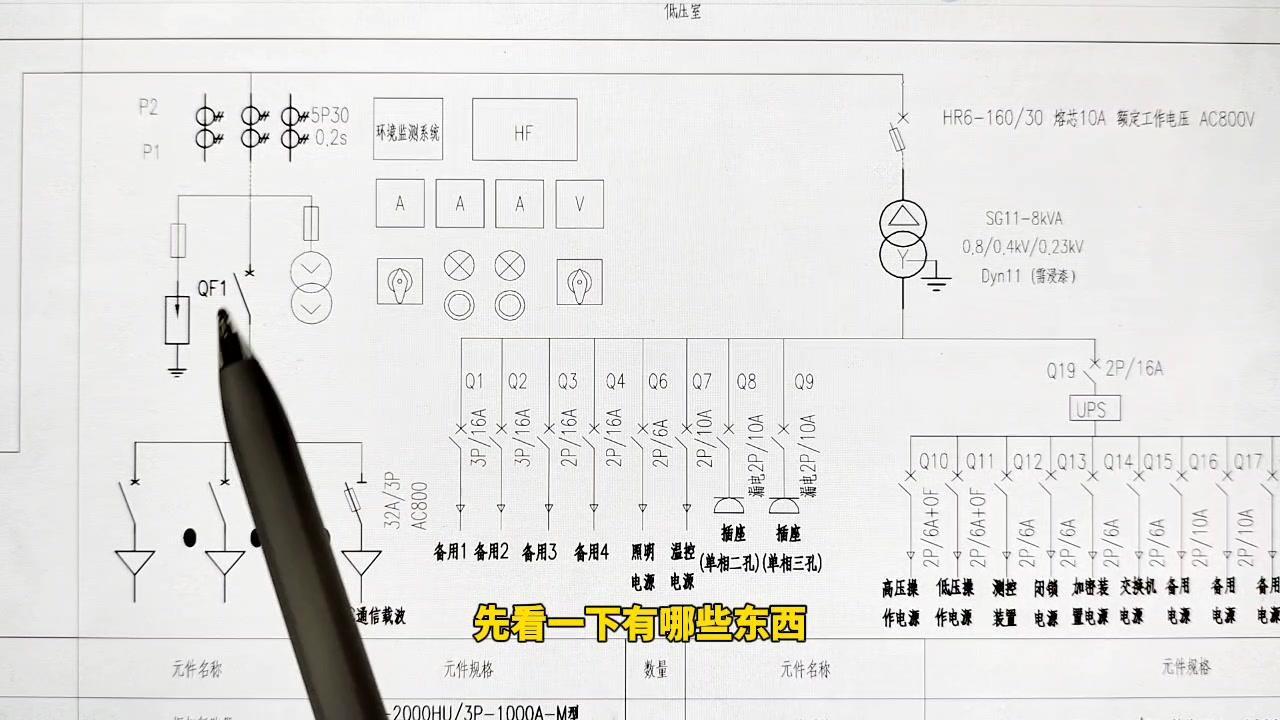

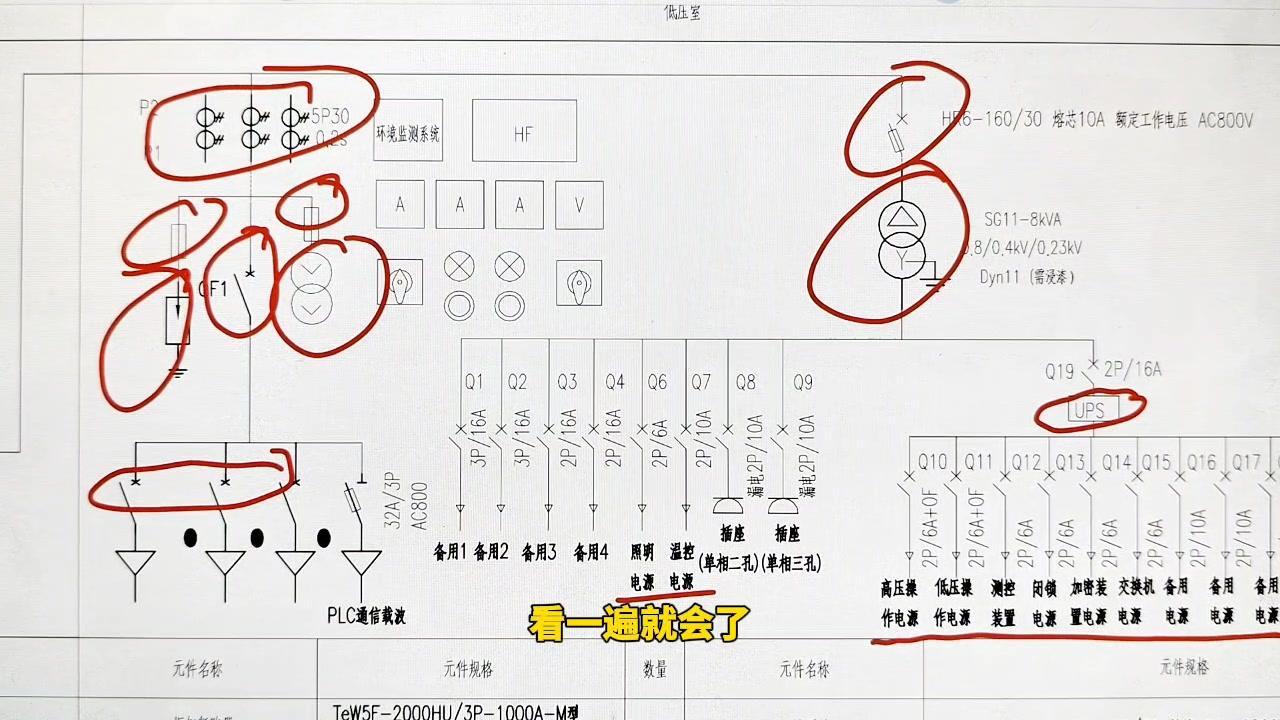

🔍我们放大看一下，先看一下有哪些东西，三个电流互感器、熔断器、总的断路器、浪涌保护器、电压互感器，这个是带有隔离和熔断功能的一个断路器。

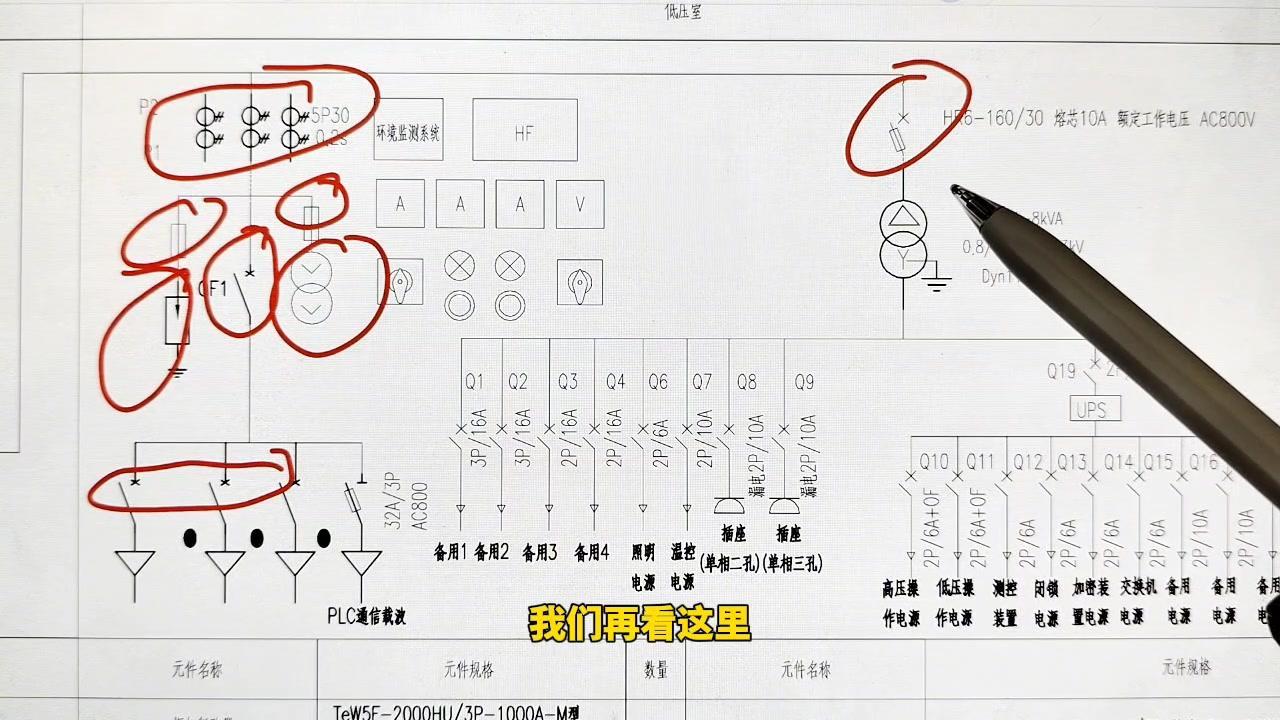

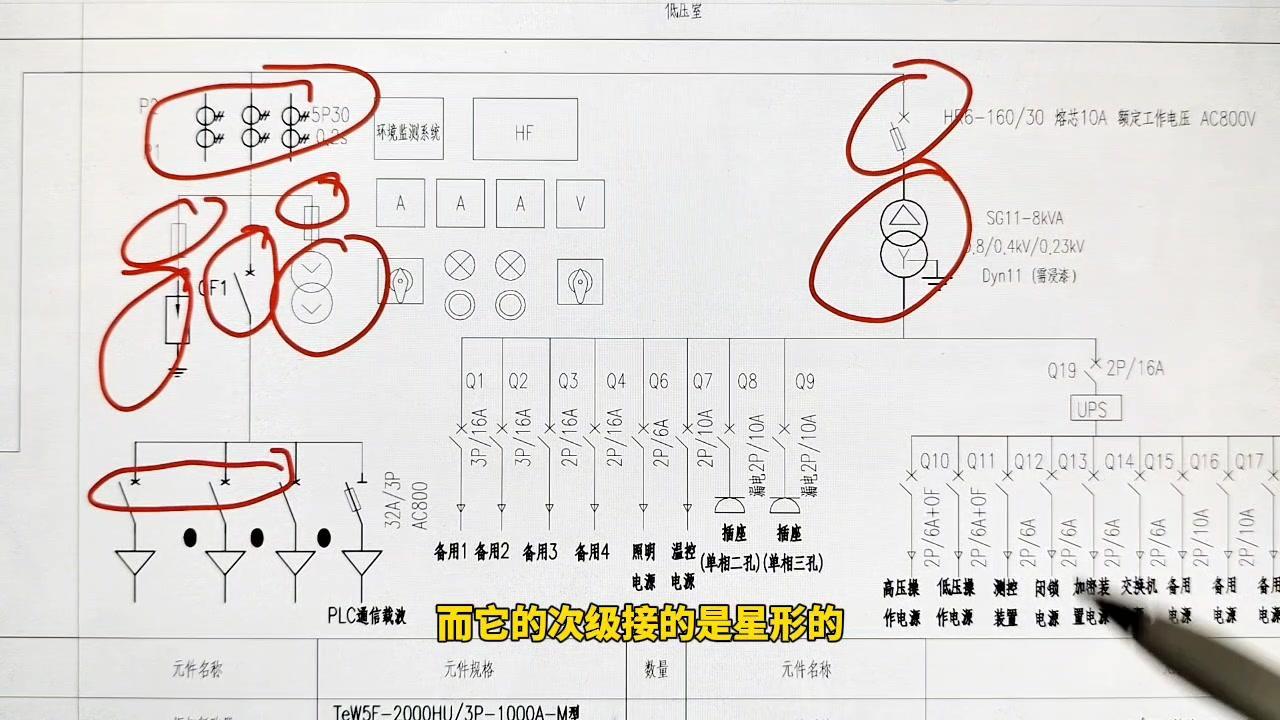

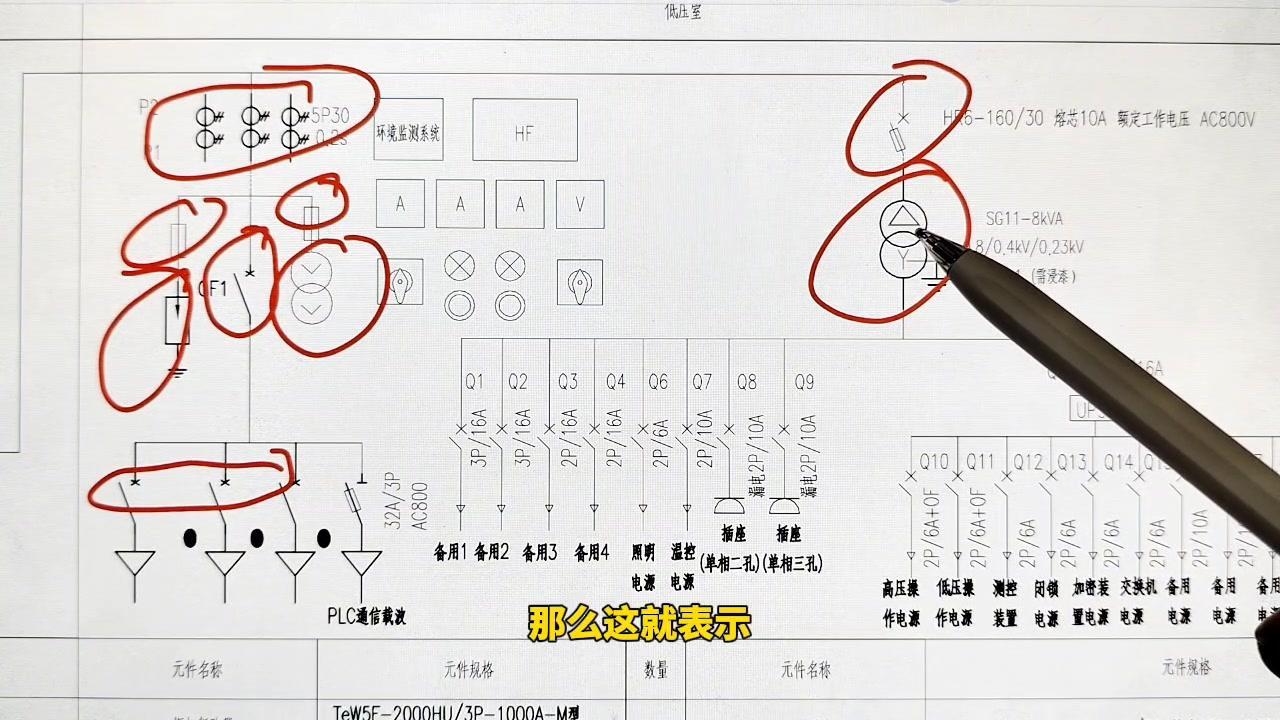

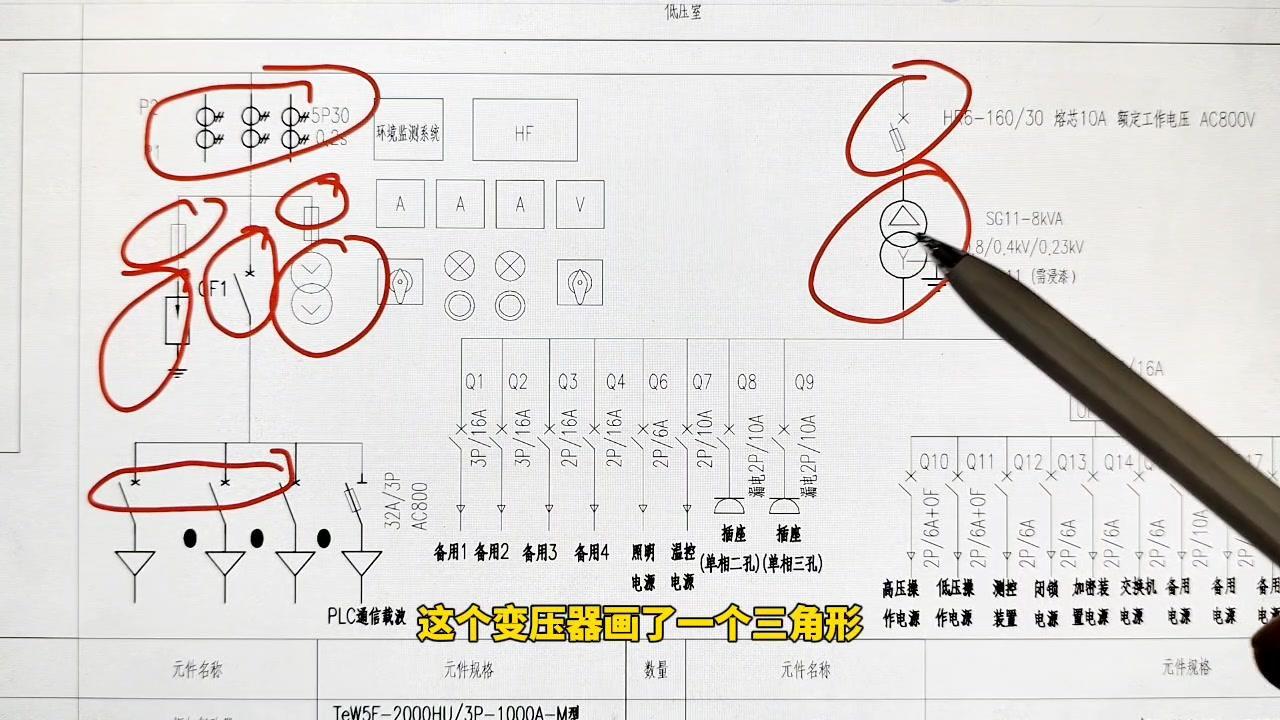

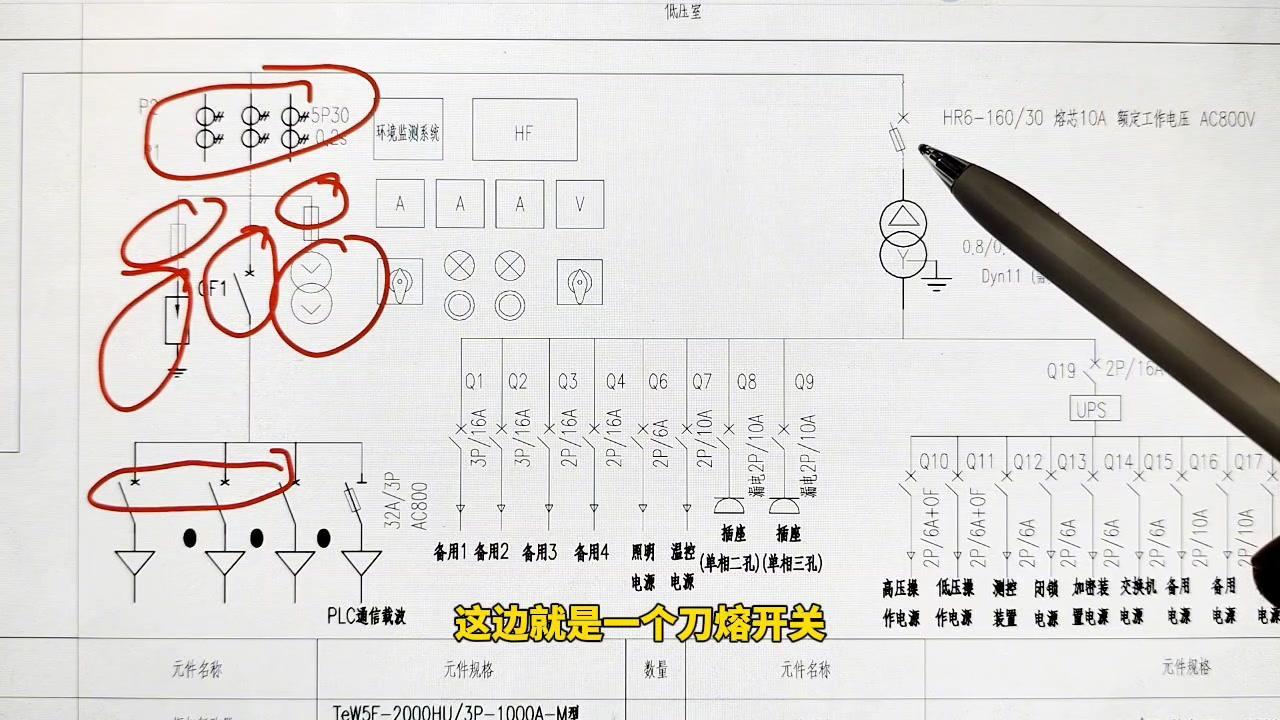

🔍我们再看这边，这边就是一个刀容开关，也是一个断路器，我们再看这里，这里是一个变压器，这个变压器画了一个三角形，画了一个y形，那么这就表示它的初级接的是三角形的，而它的次级接的是心形的。

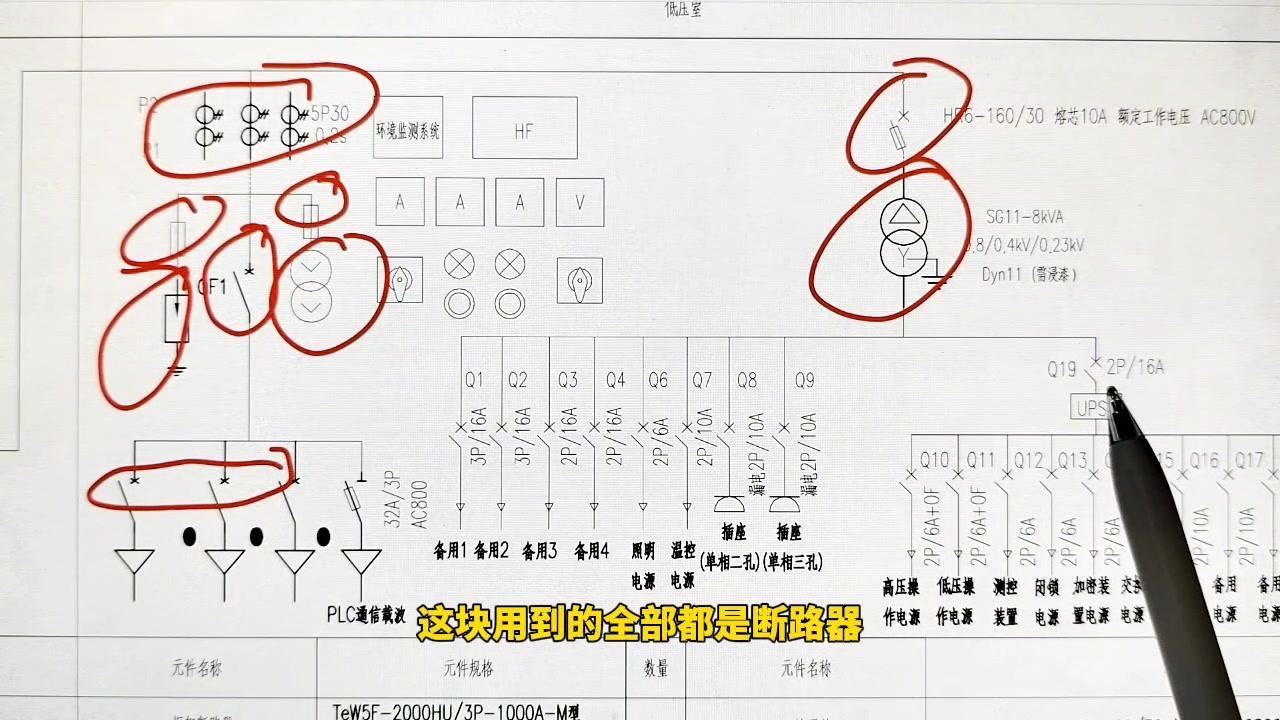

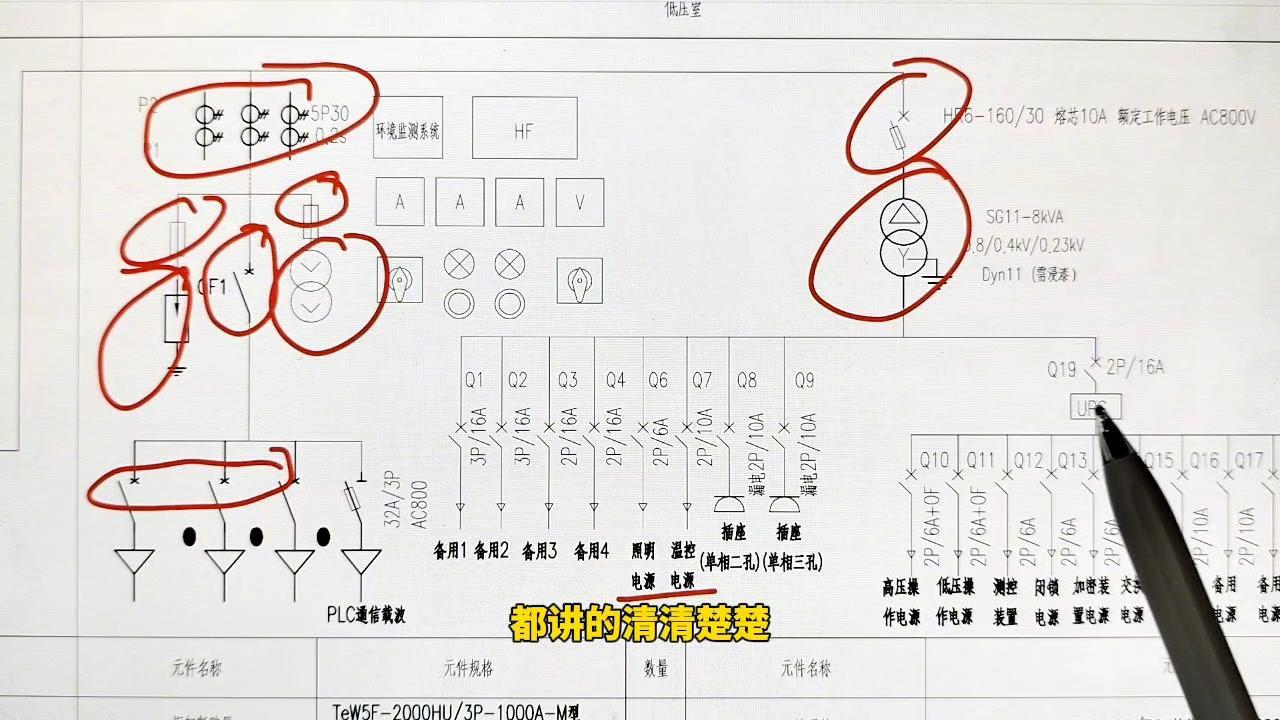

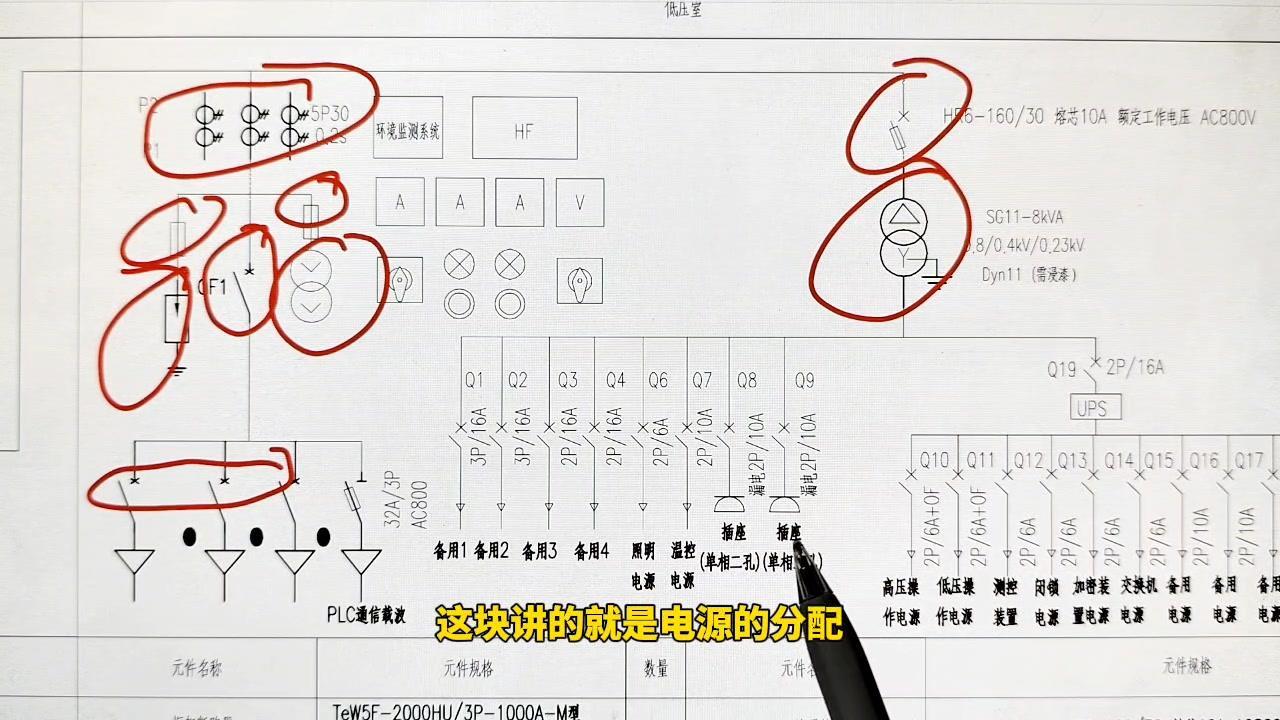

🔍我们再看这块，用到的全部都是断路器，那么从变压器出来之后，这块讲的就是电源的分配，每根线接到哪里，给谁供电，都想的清清楚楚。

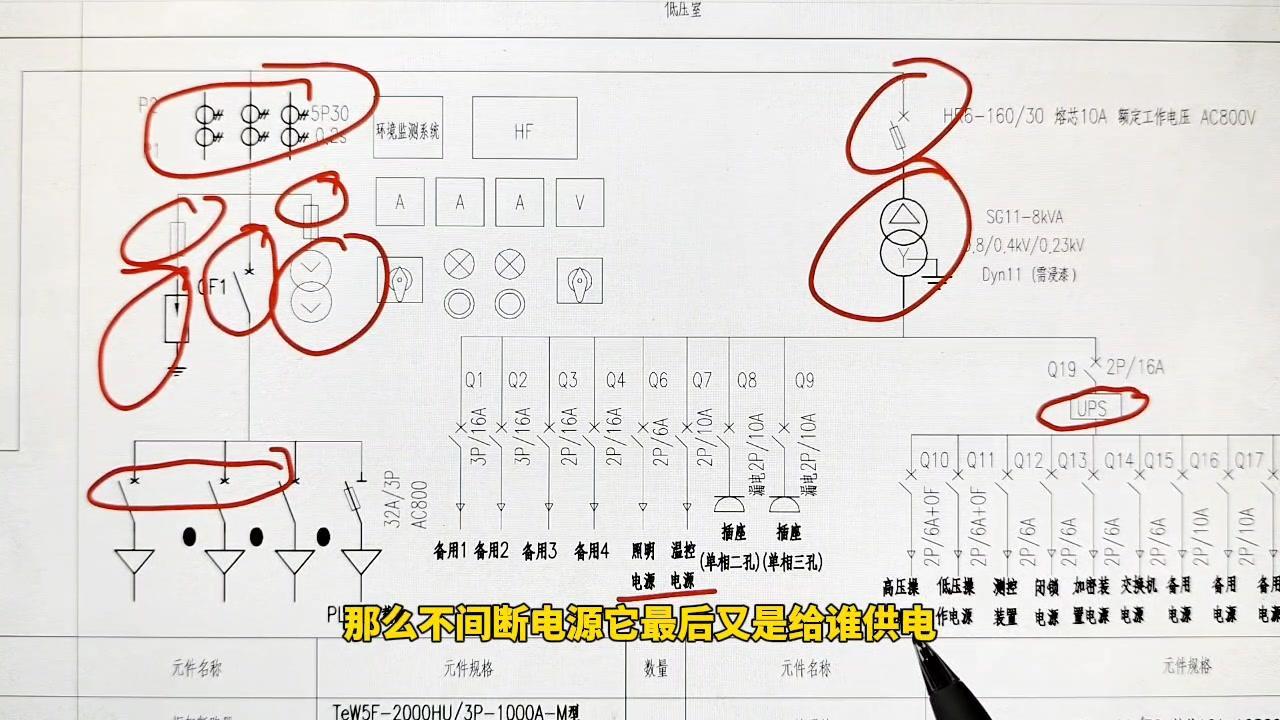

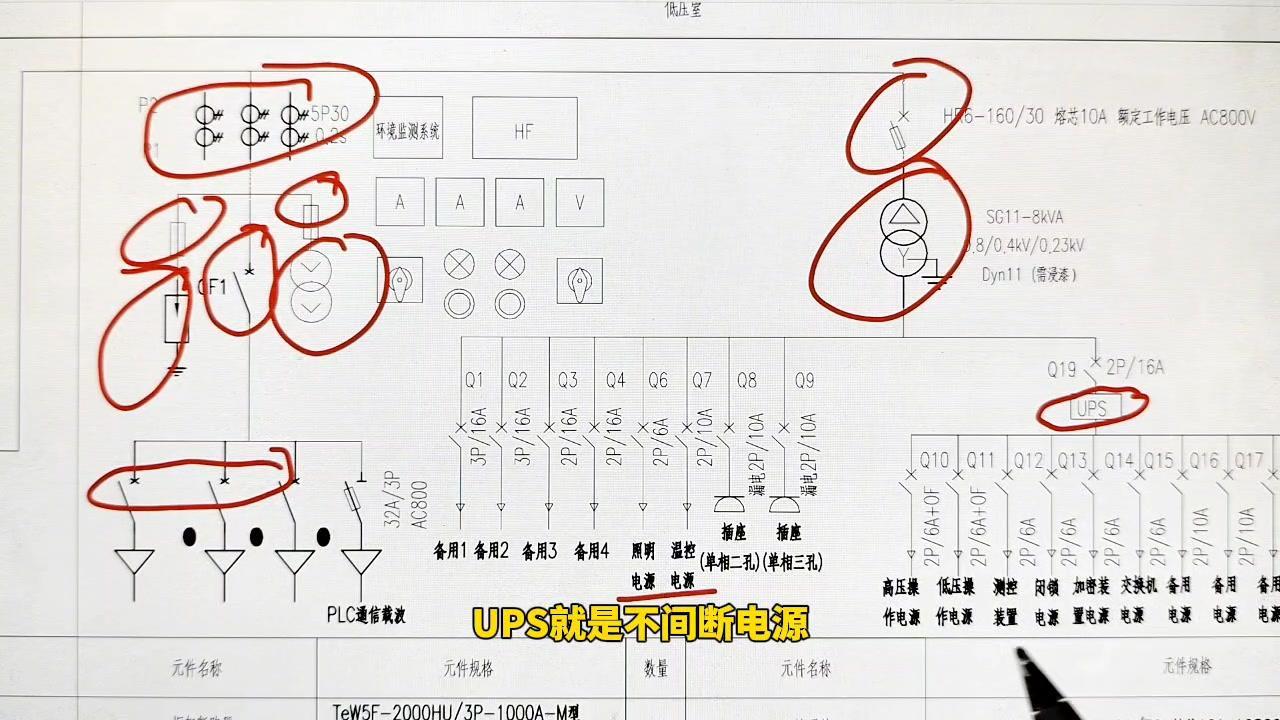

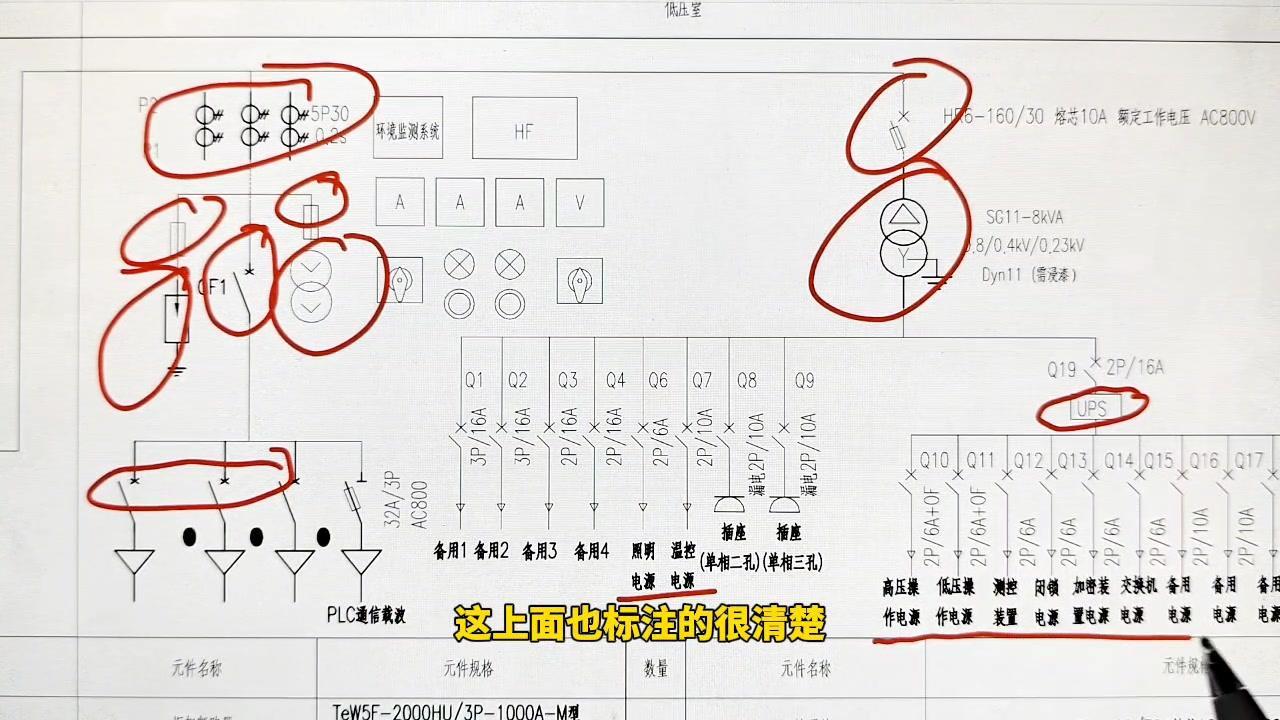

🔍再看这一块，这一块是UPS，UPS就是不间断电源，那么不间断电源它最后又是给谁供电，供到哪里，这上面也标注的很清楚。

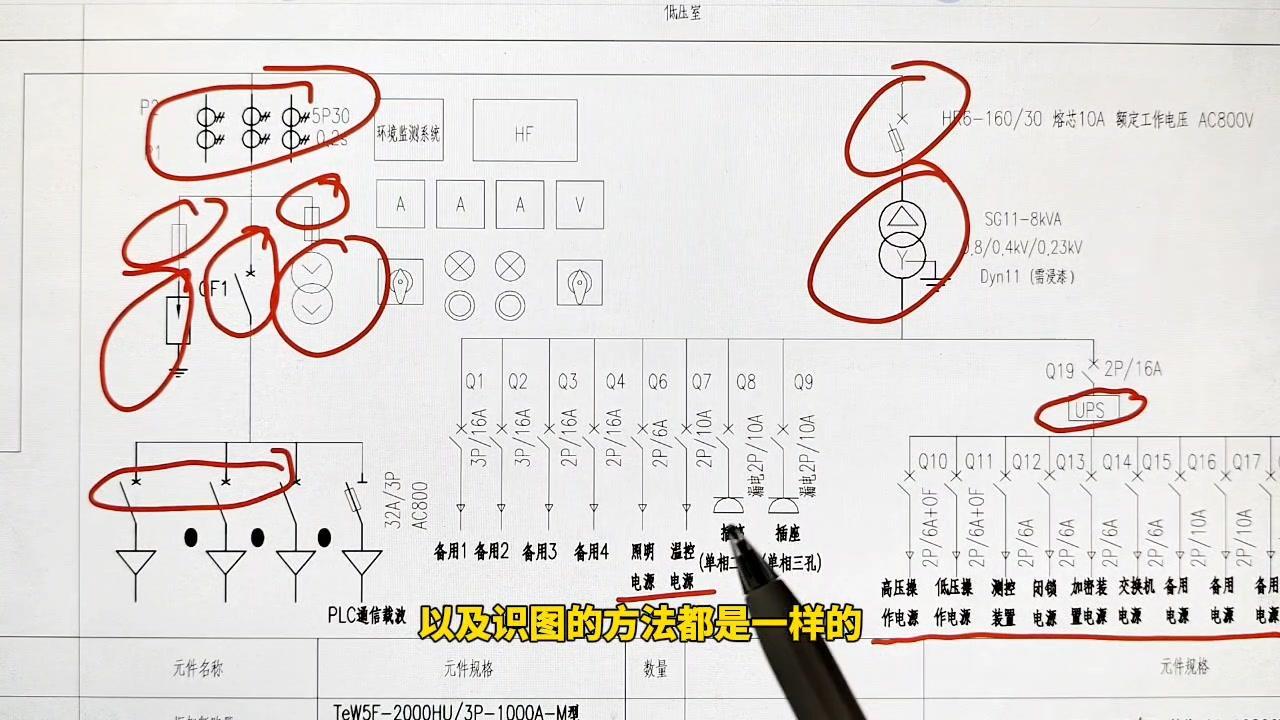

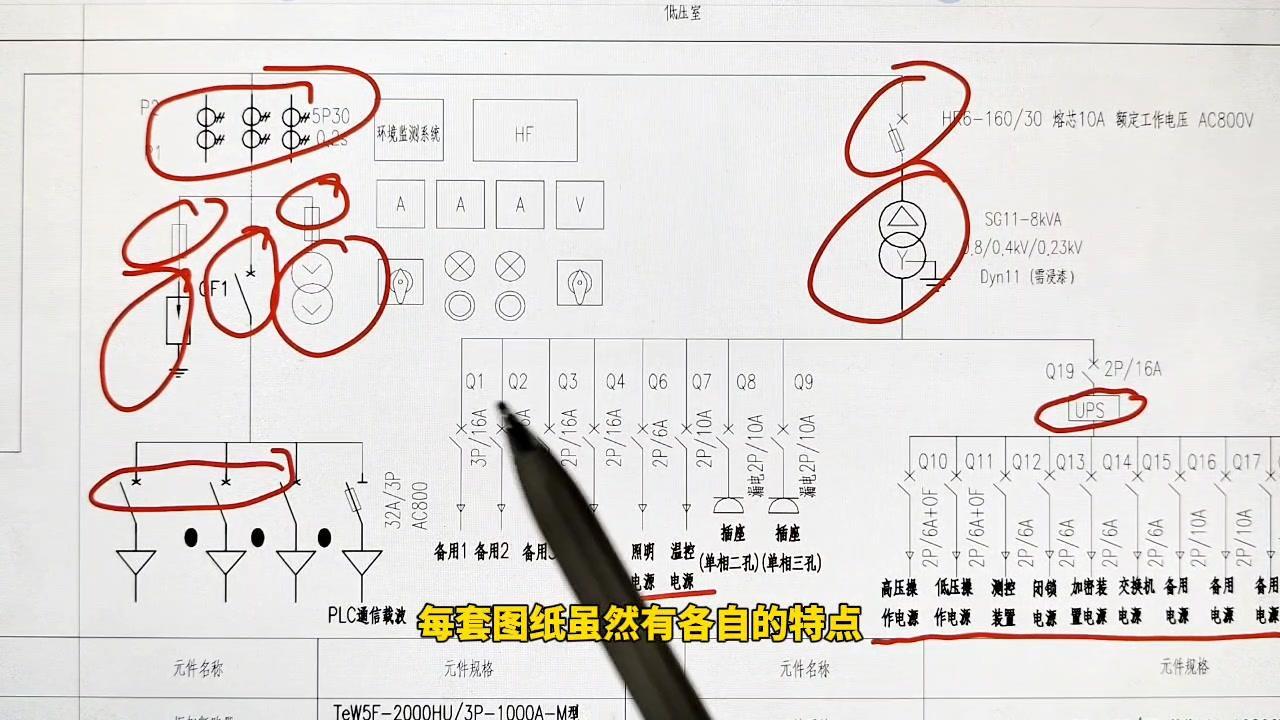

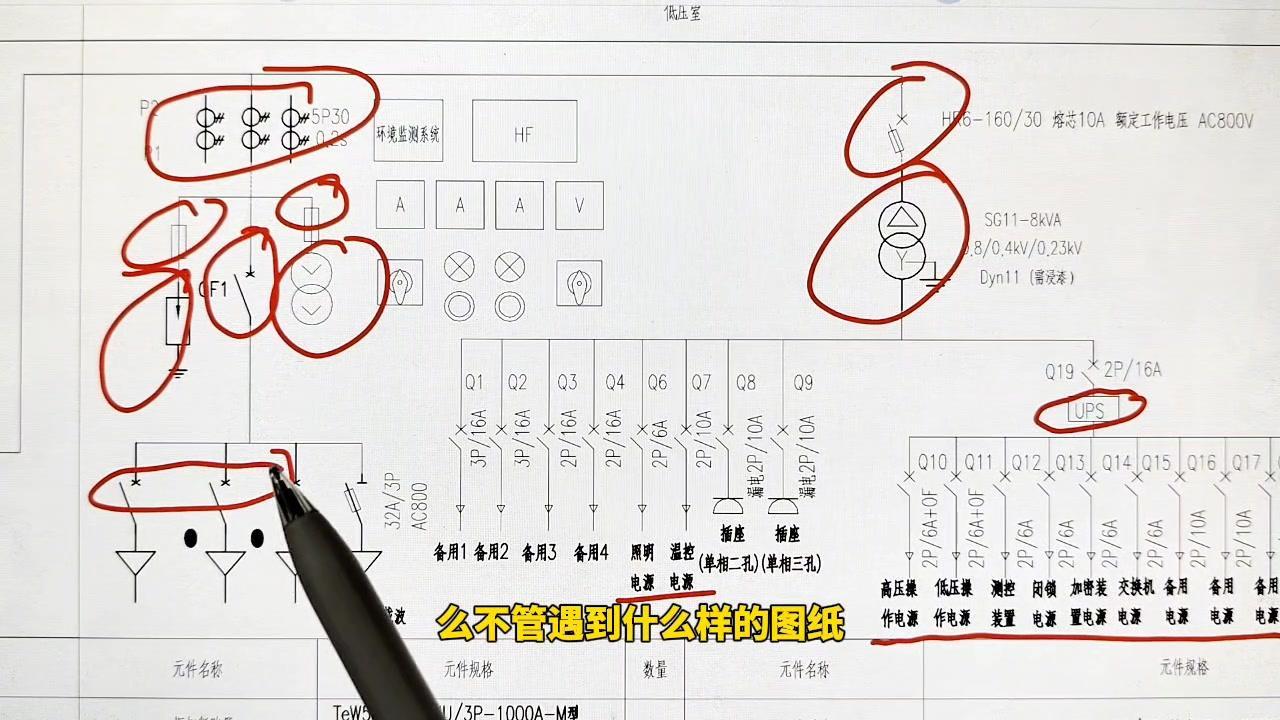

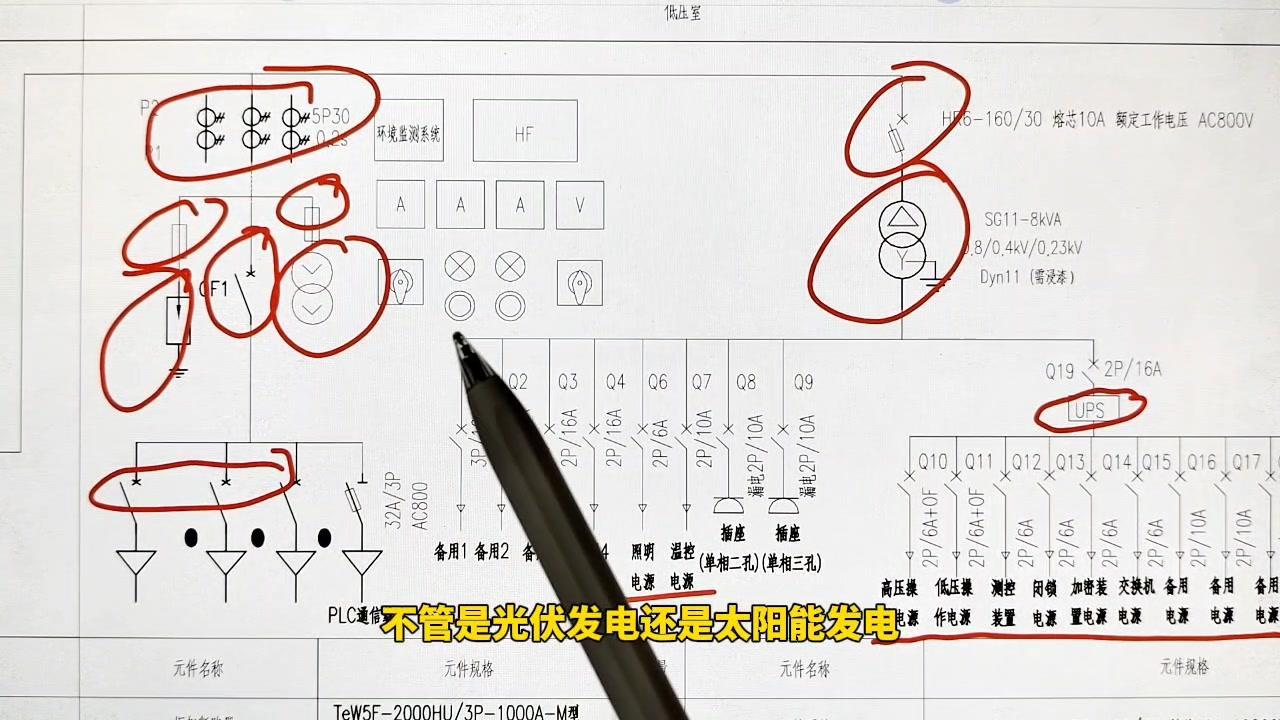

🔍从这张图中我们可以看出，不管是光伏发电还是太阳能发电，每套图纸虽然有各自的特点，但是他们绘图的规则以及识图的方法都是一样的。

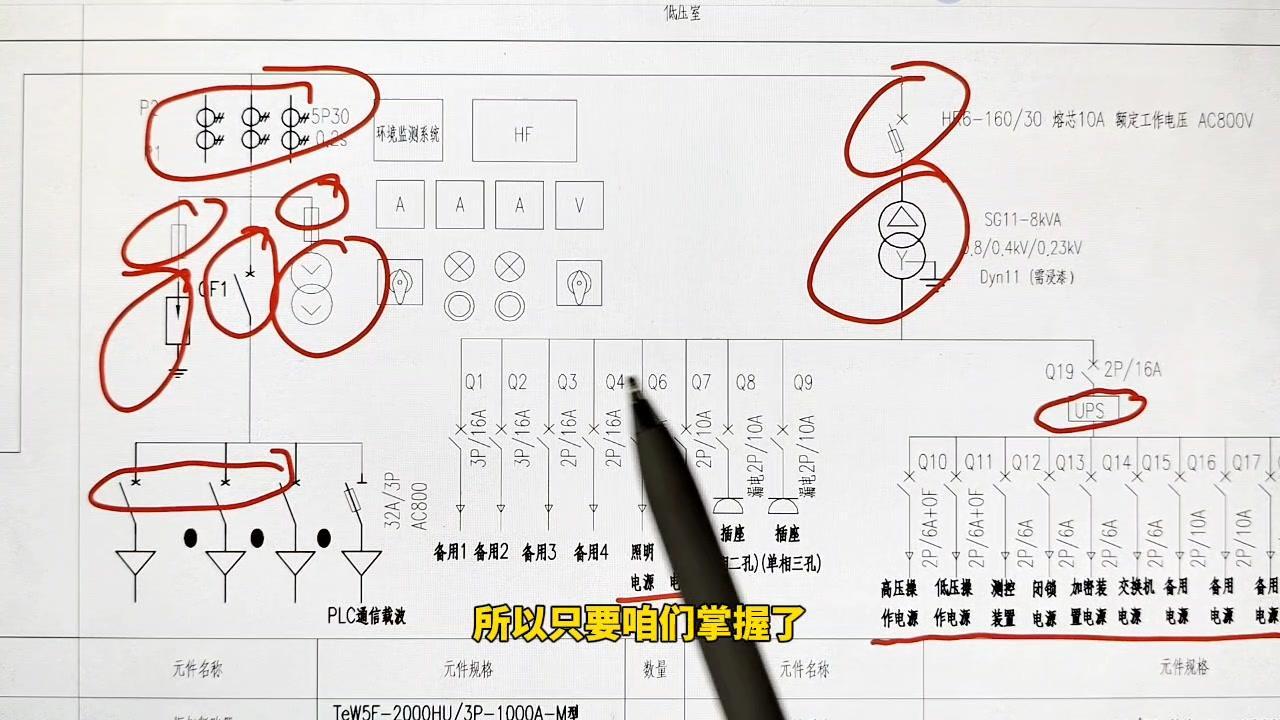

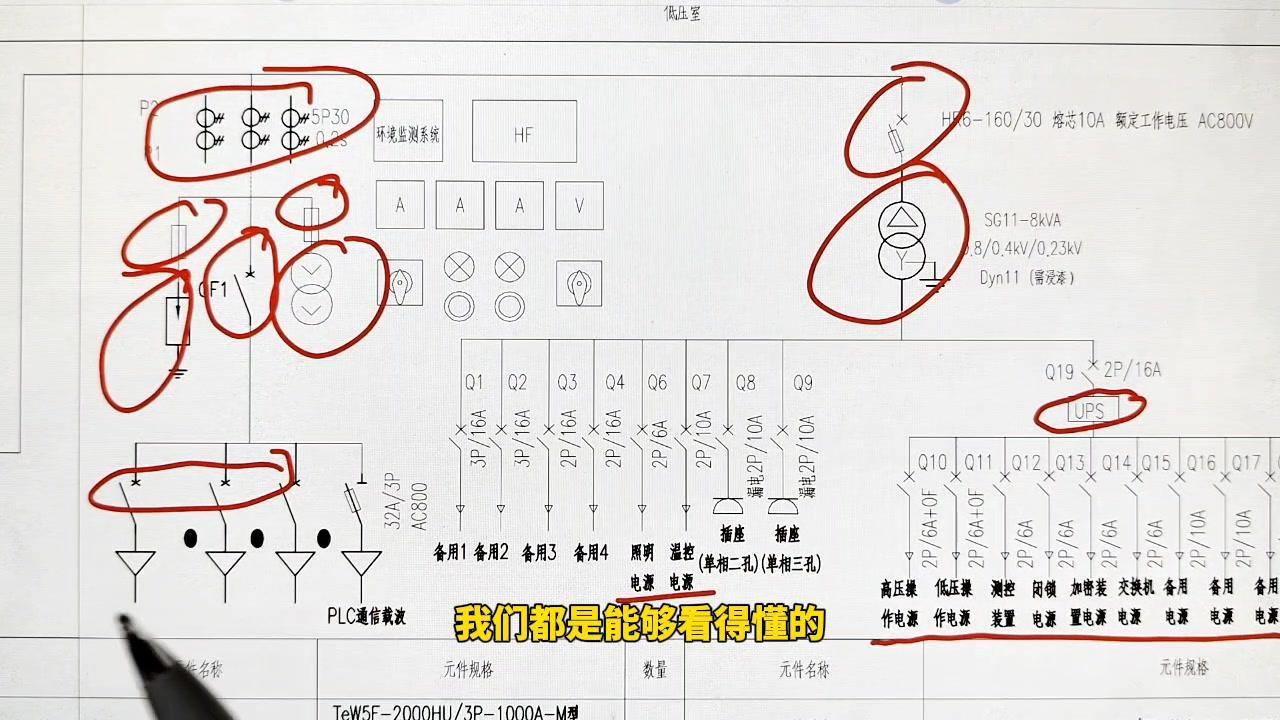

🔍所以只要咱们掌握了识图最基础的方法与技巧，那么不管遇到什么样的图纸，我们都是能够看得懂的。
