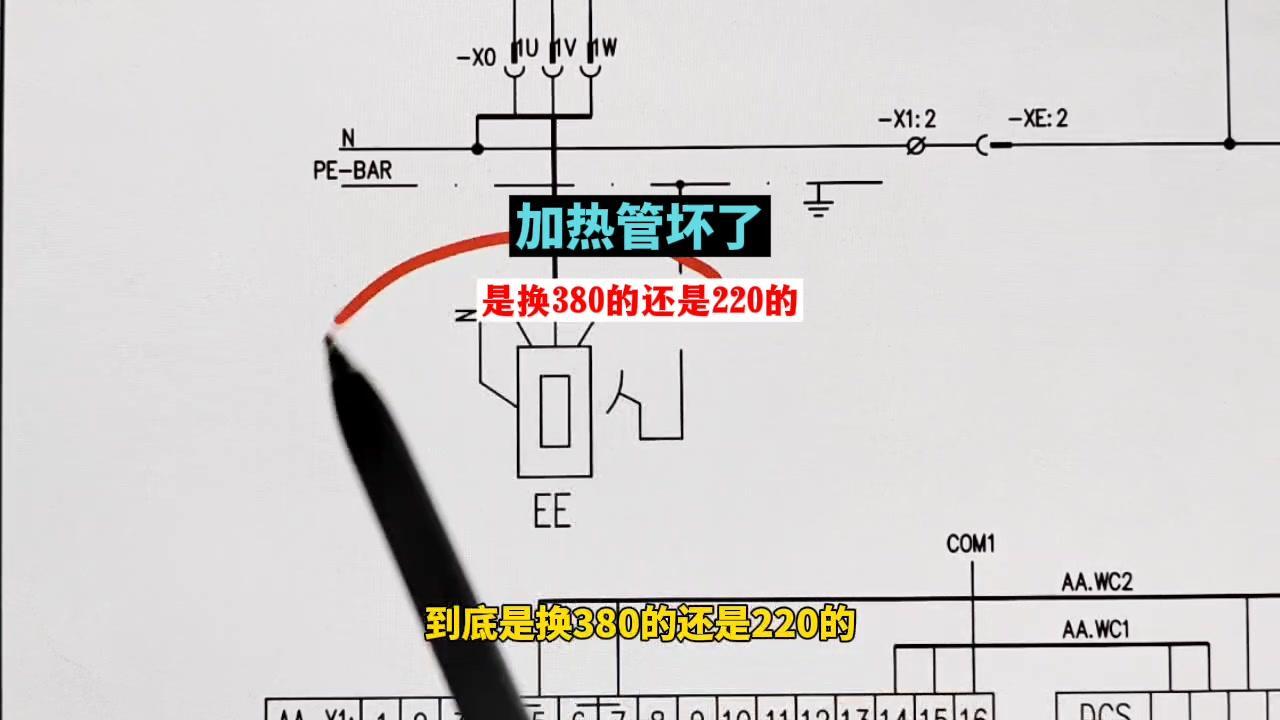

🔍加热管坏了，到底是换380的还是220的？

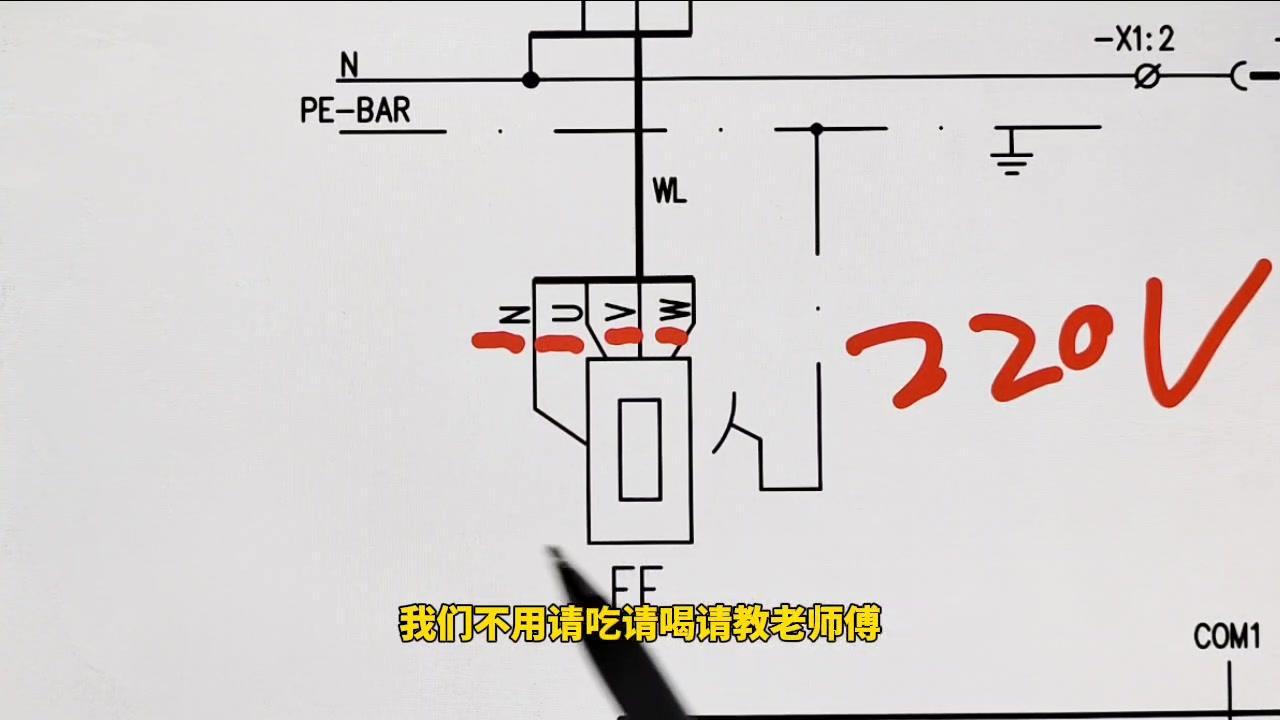

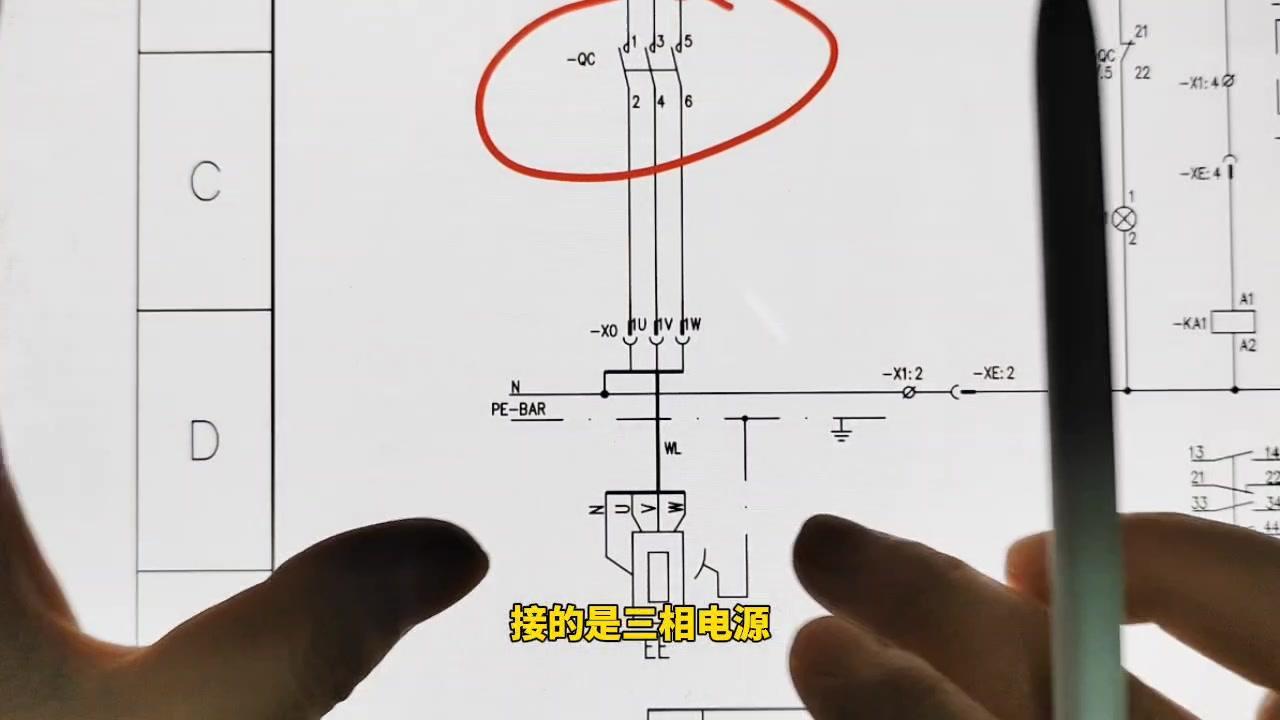

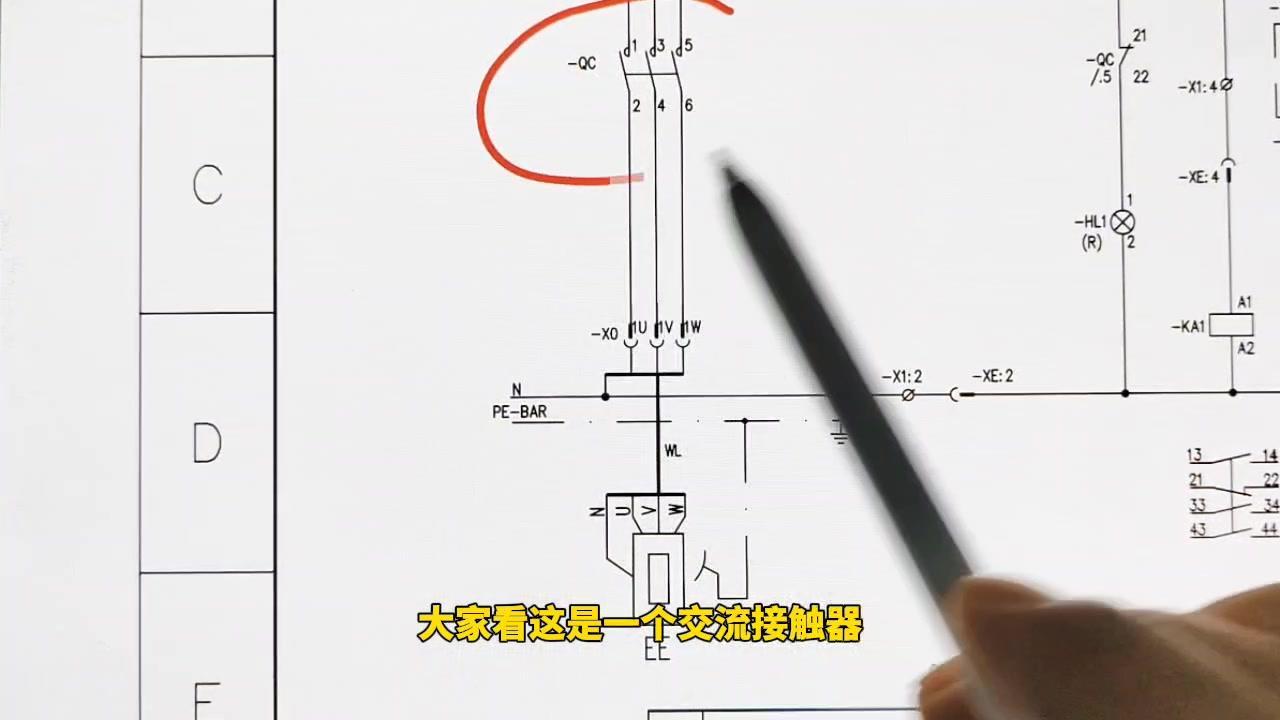

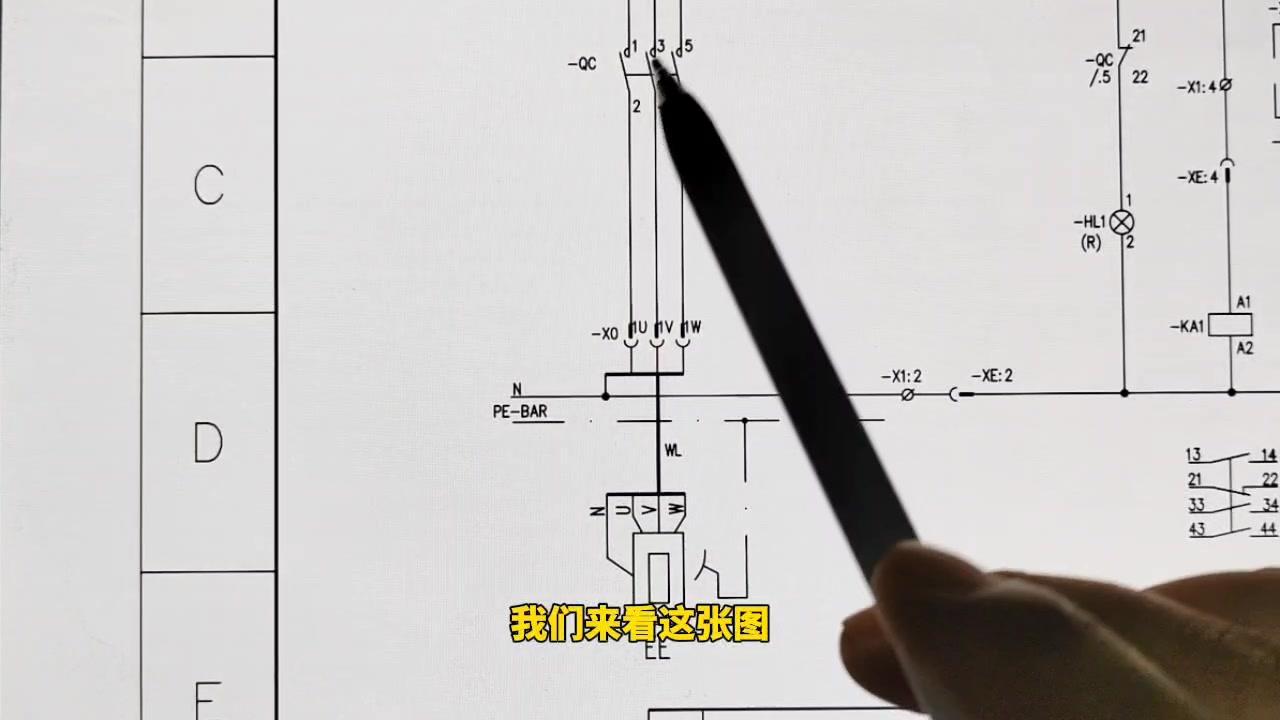

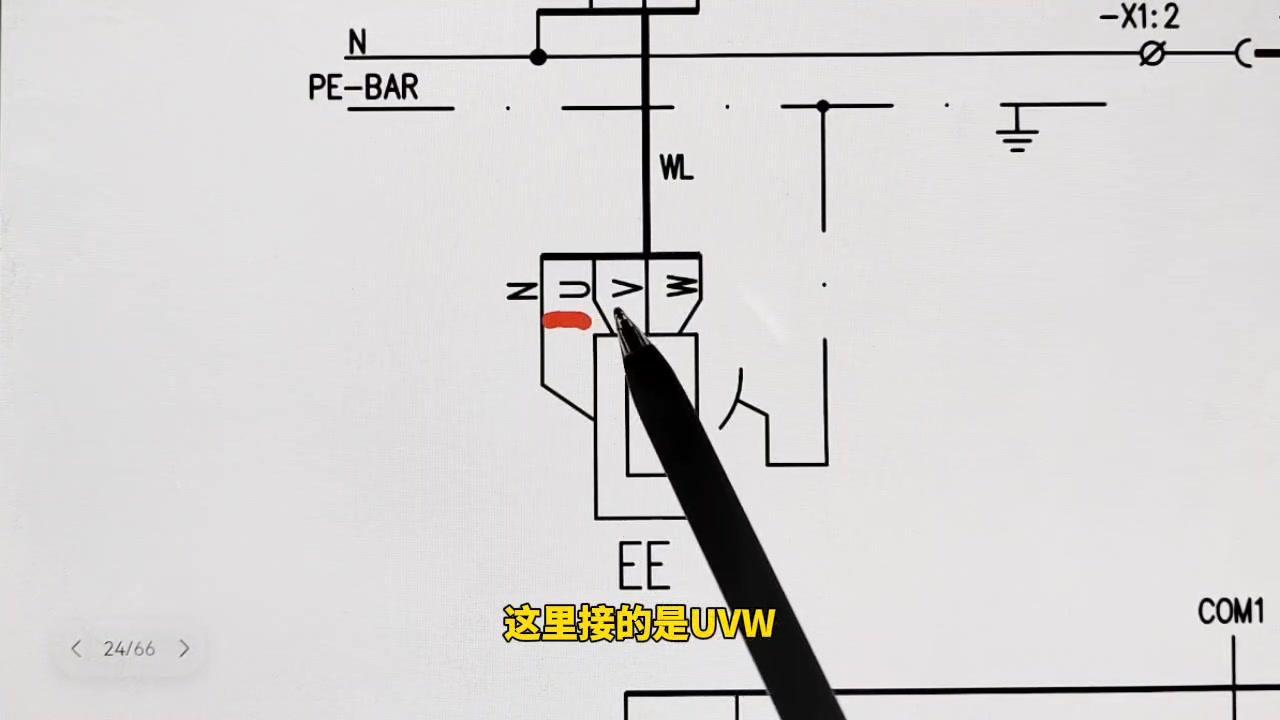

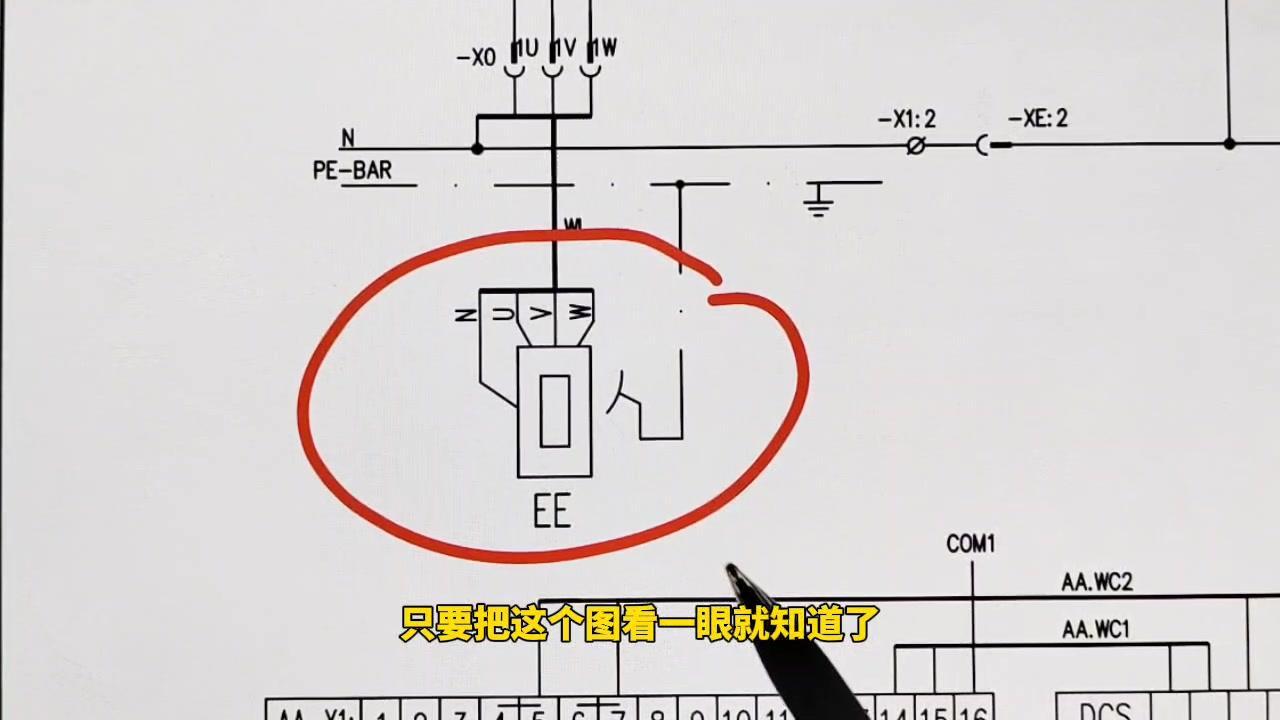

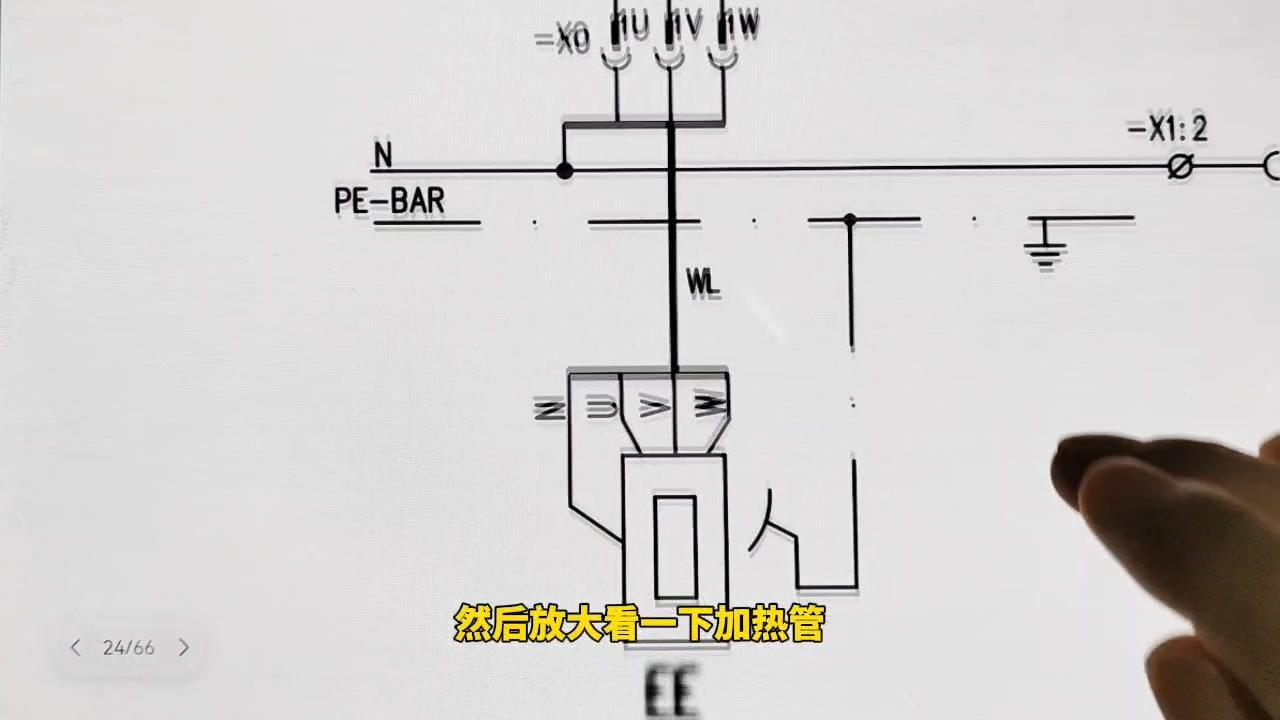

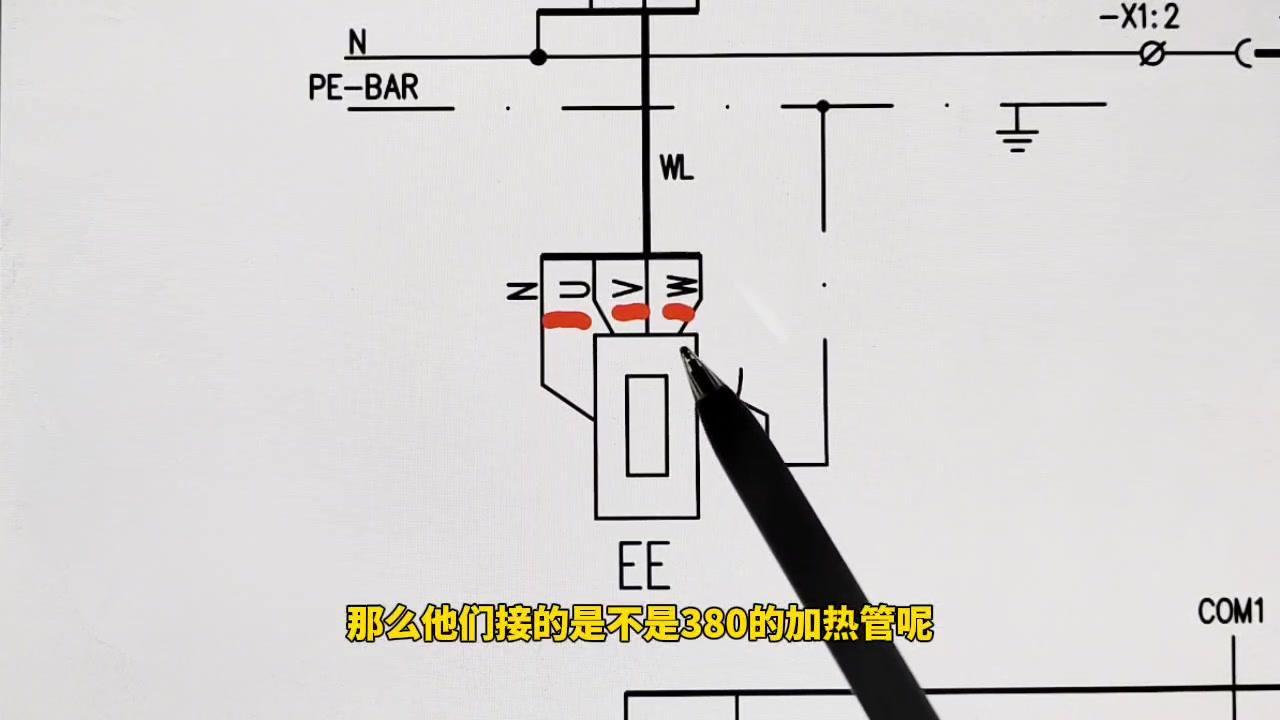

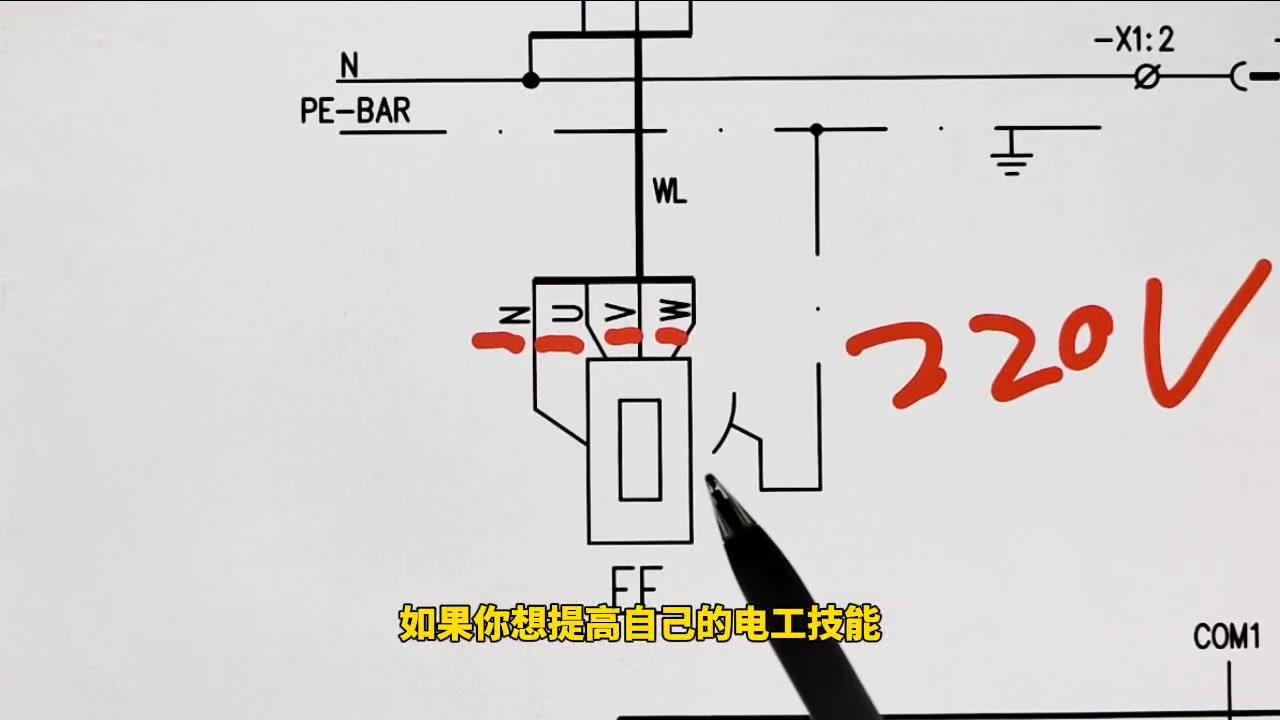

📌只要把这个图看一眼就知道了。我们来看这张图，大家看这是一个交流接触器，接的是三相电源，然后放大看一下加热管，这里接的是UVW，那么他们接的是不是380的加热管呢？

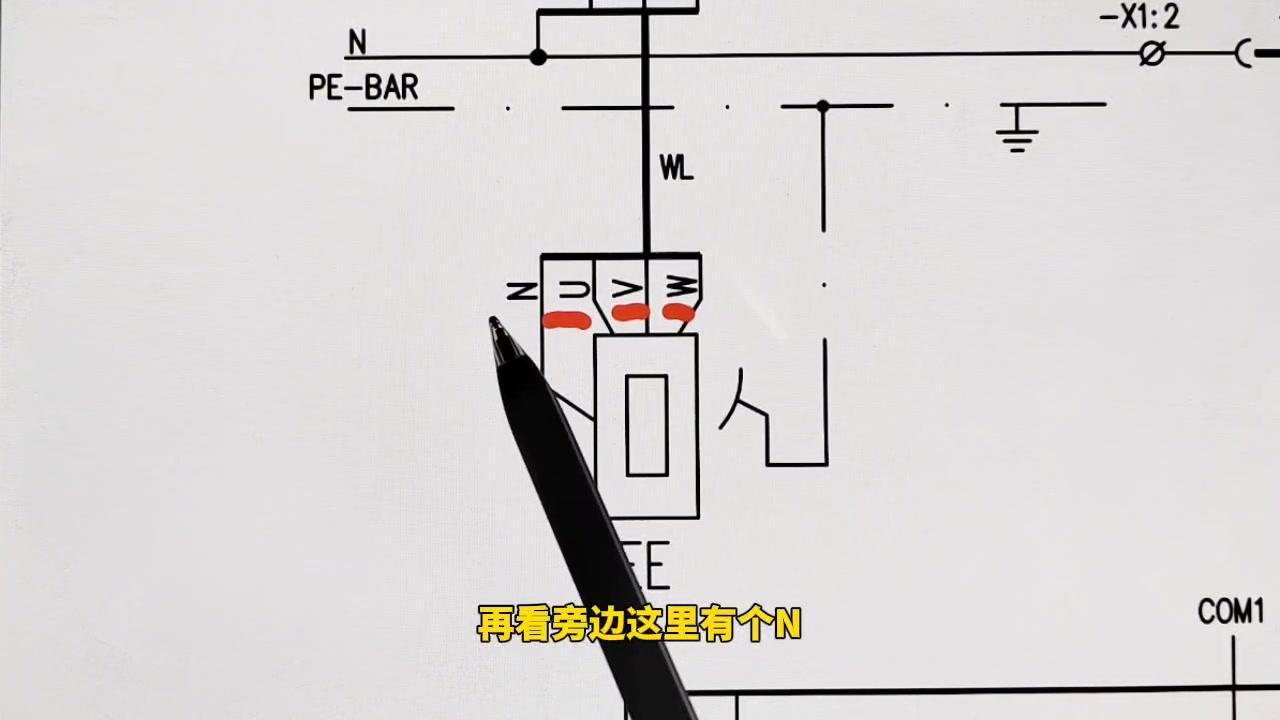

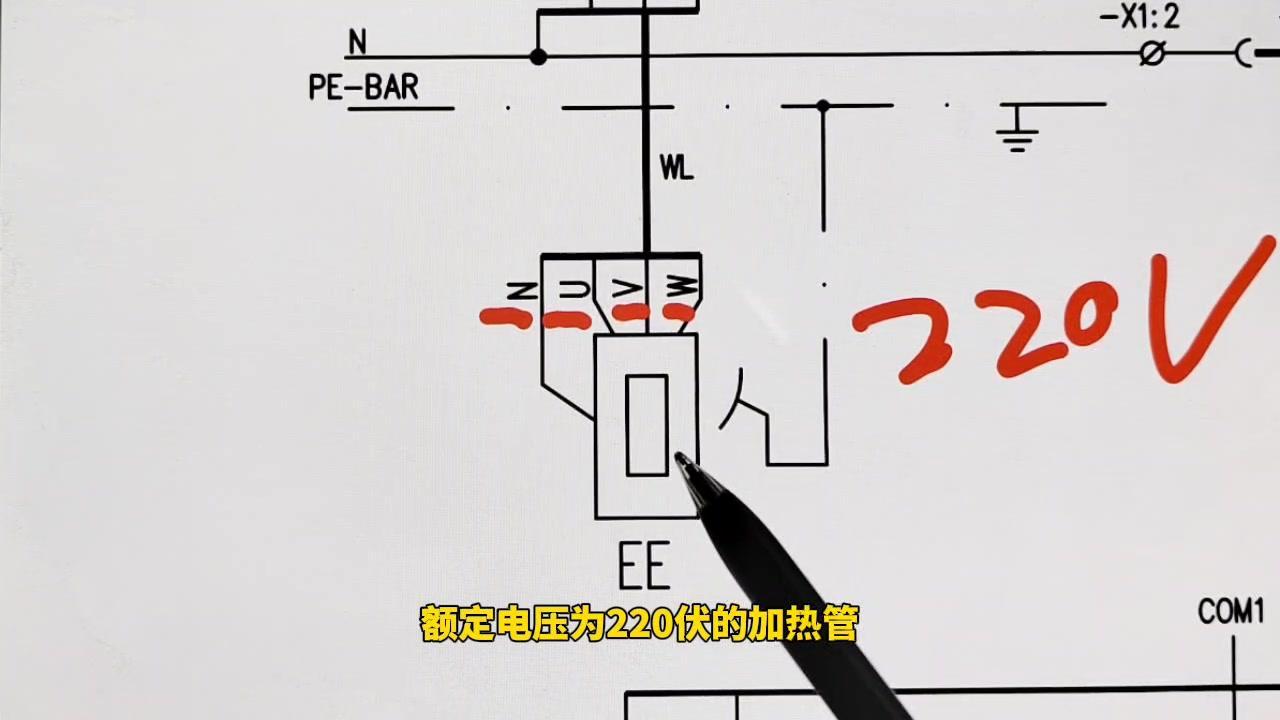

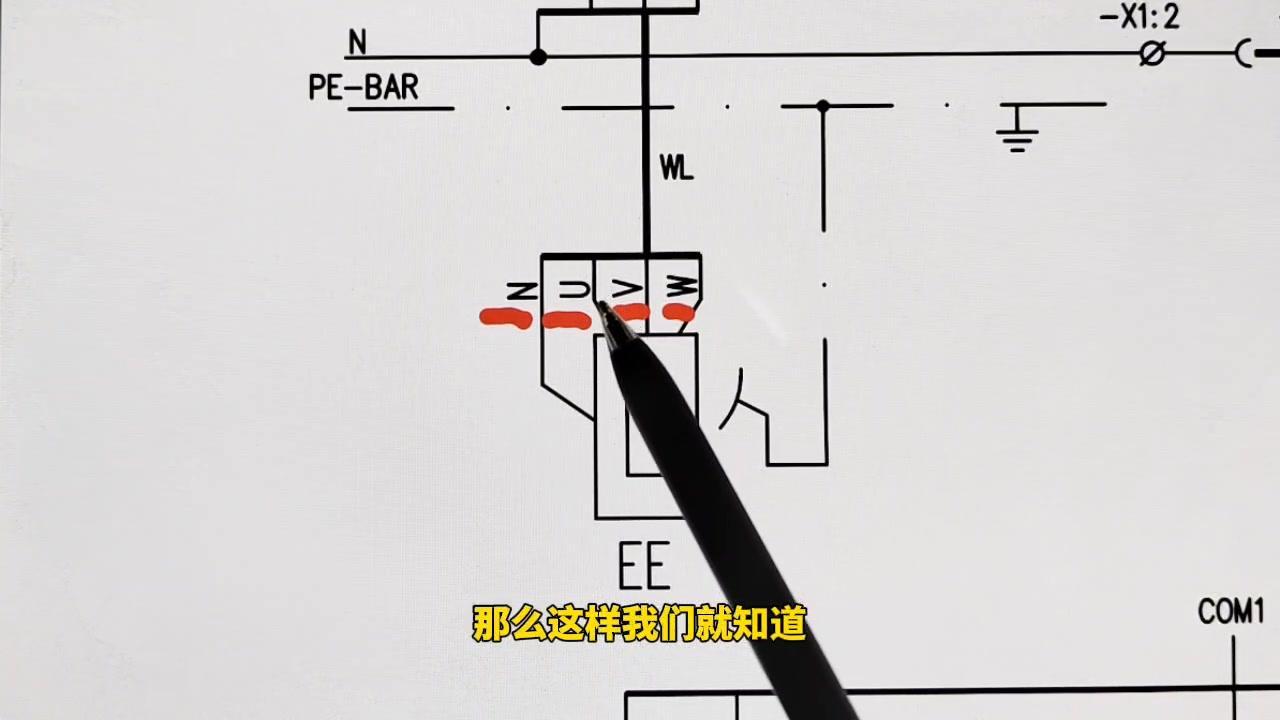

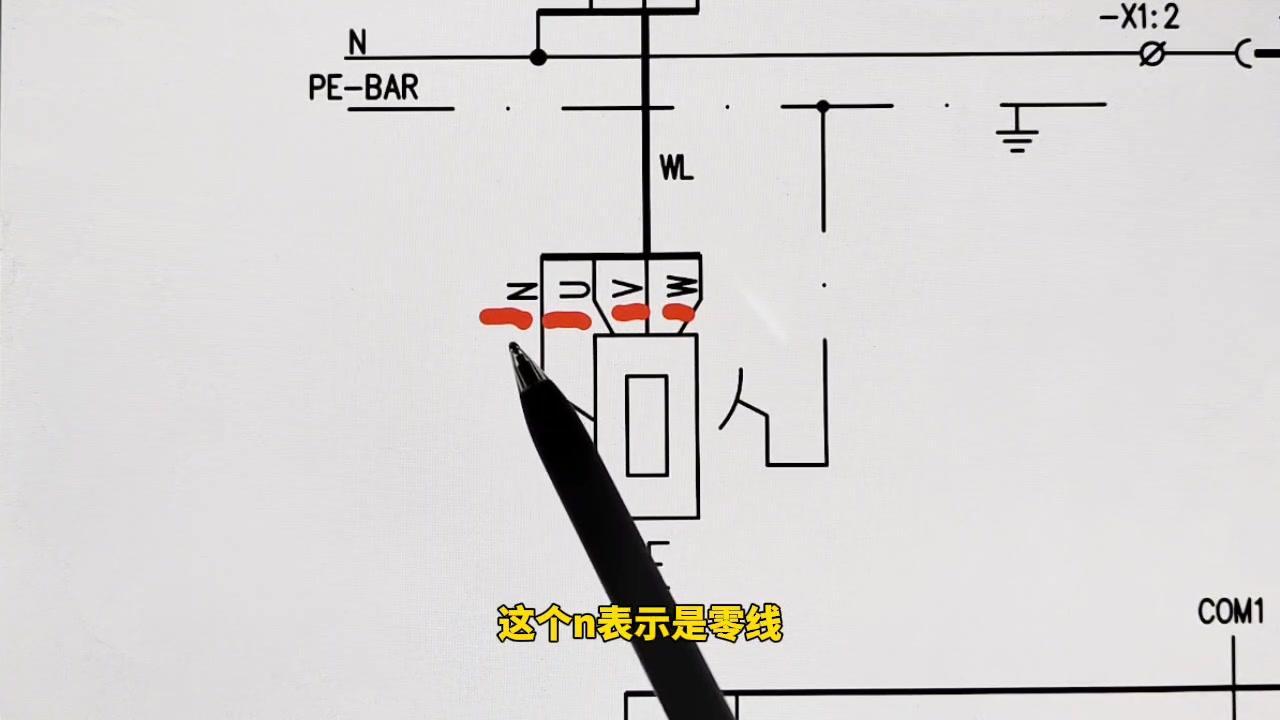

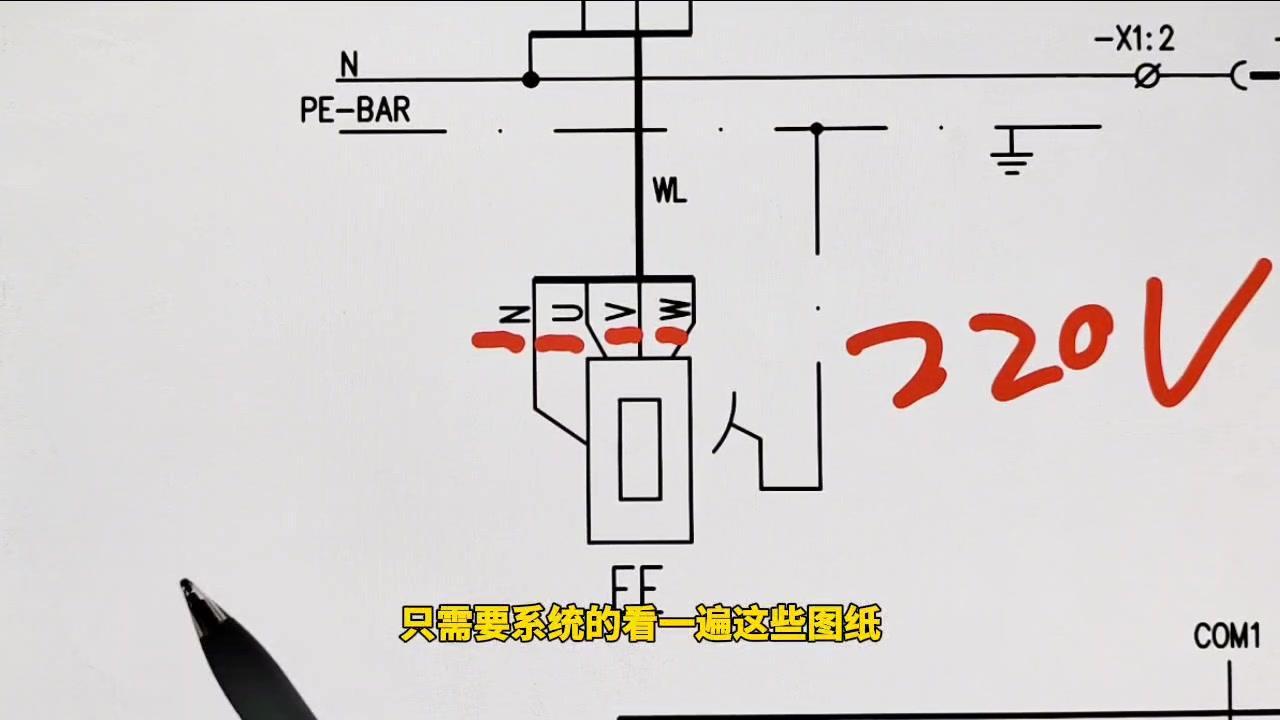

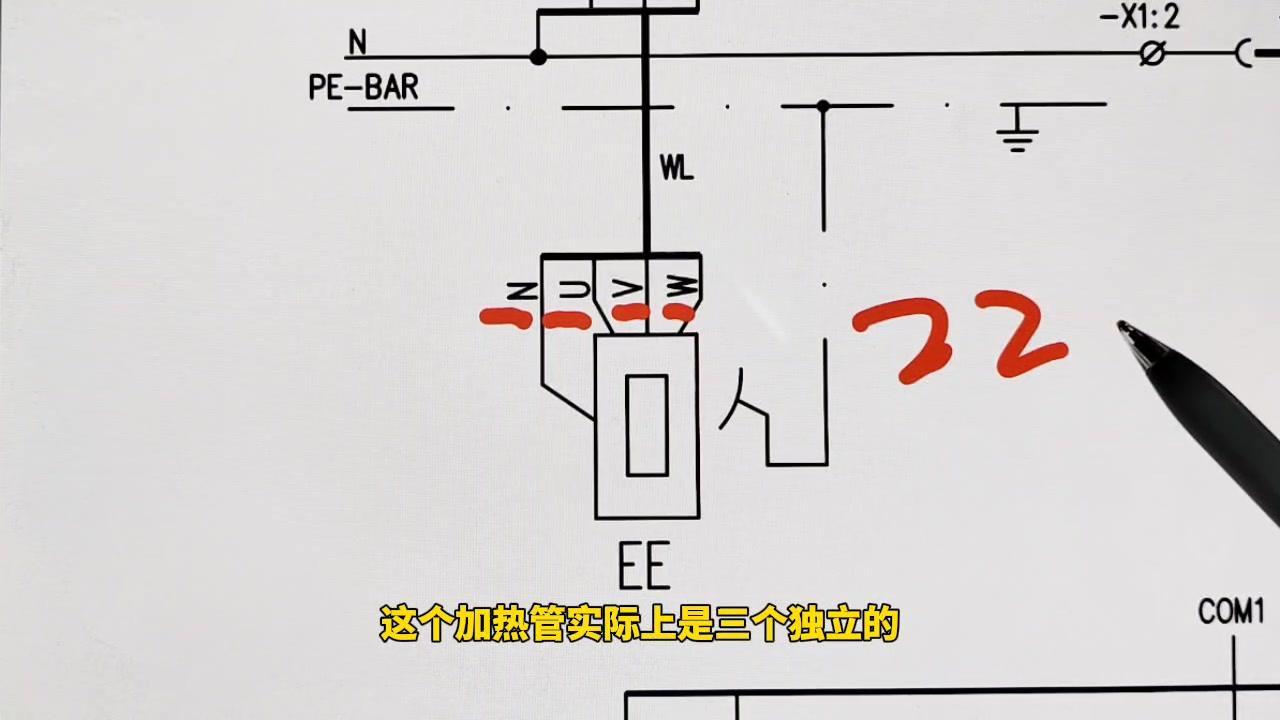

📌再看旁边这里有个n，这个n表示是零线，那么这样我们就知道这个加热管实际上是三个独立的额定电压为220伏的加热管。

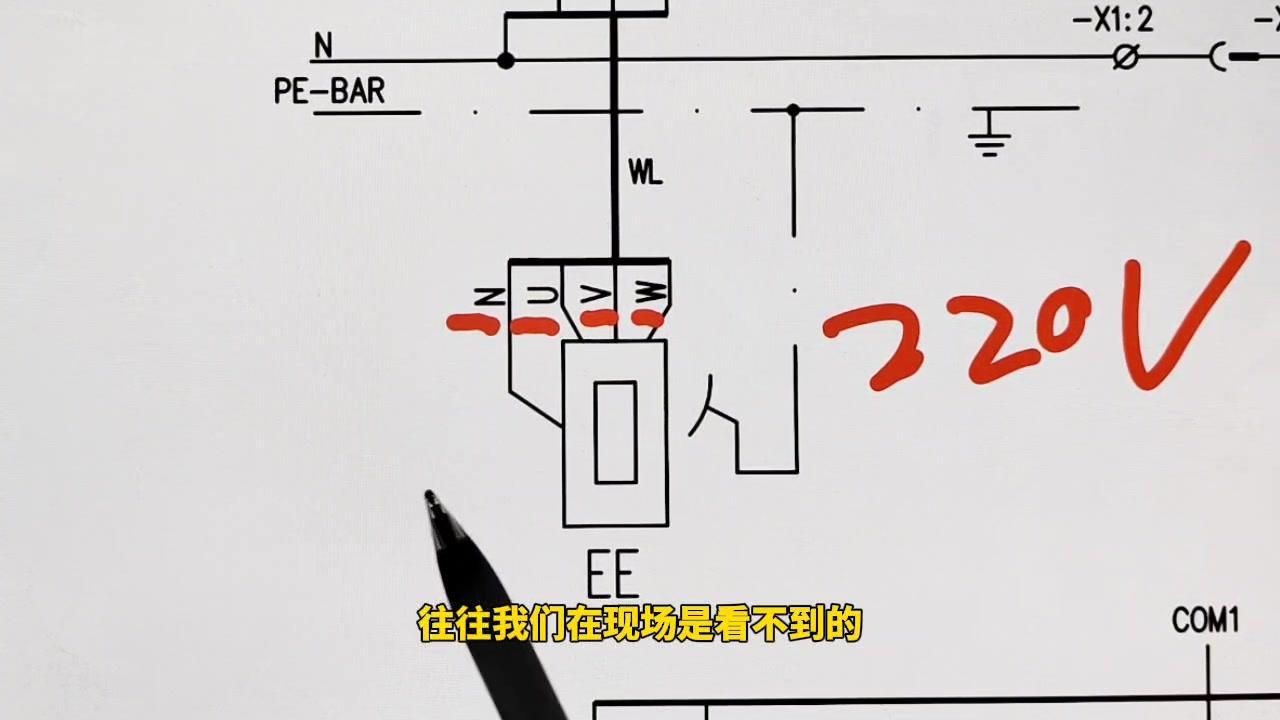

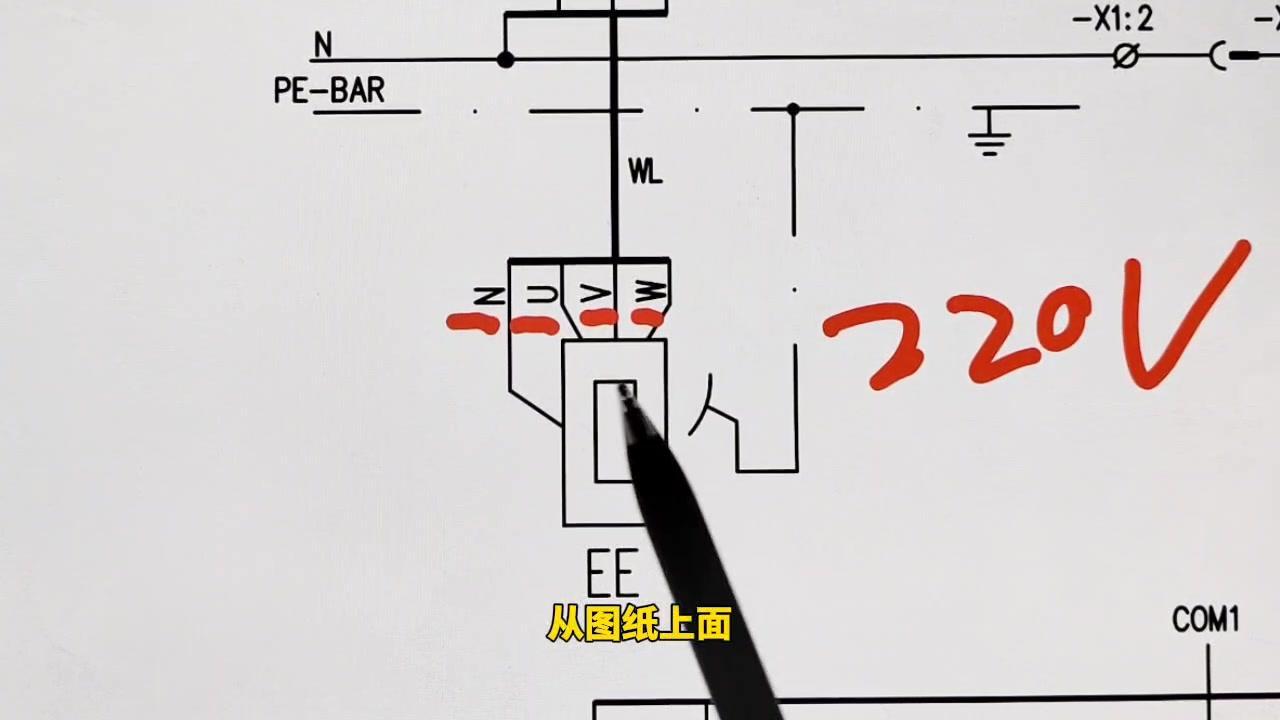

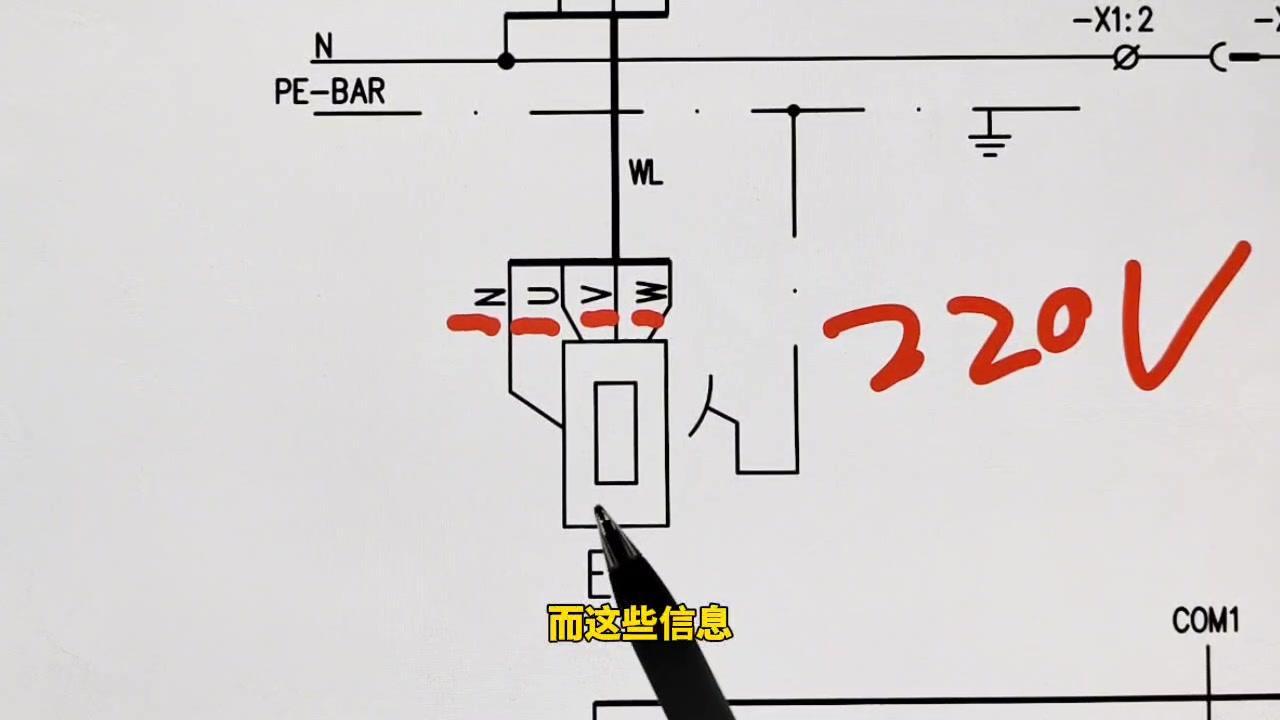

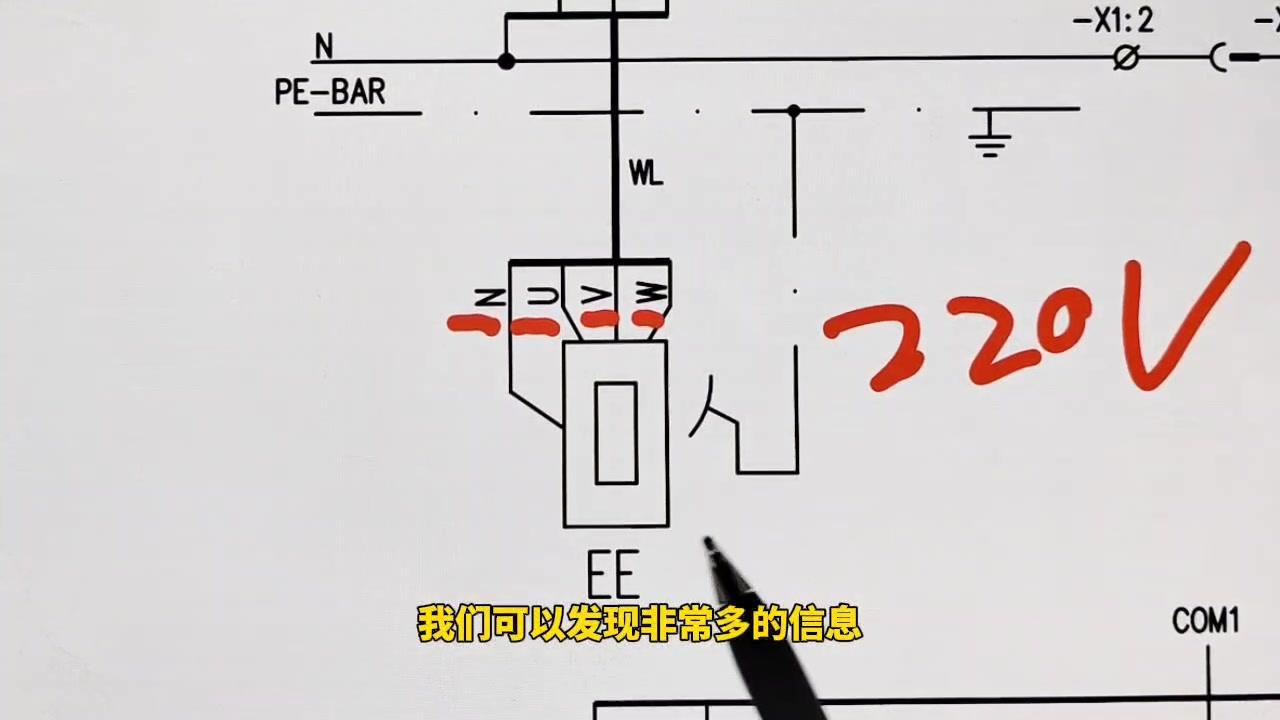

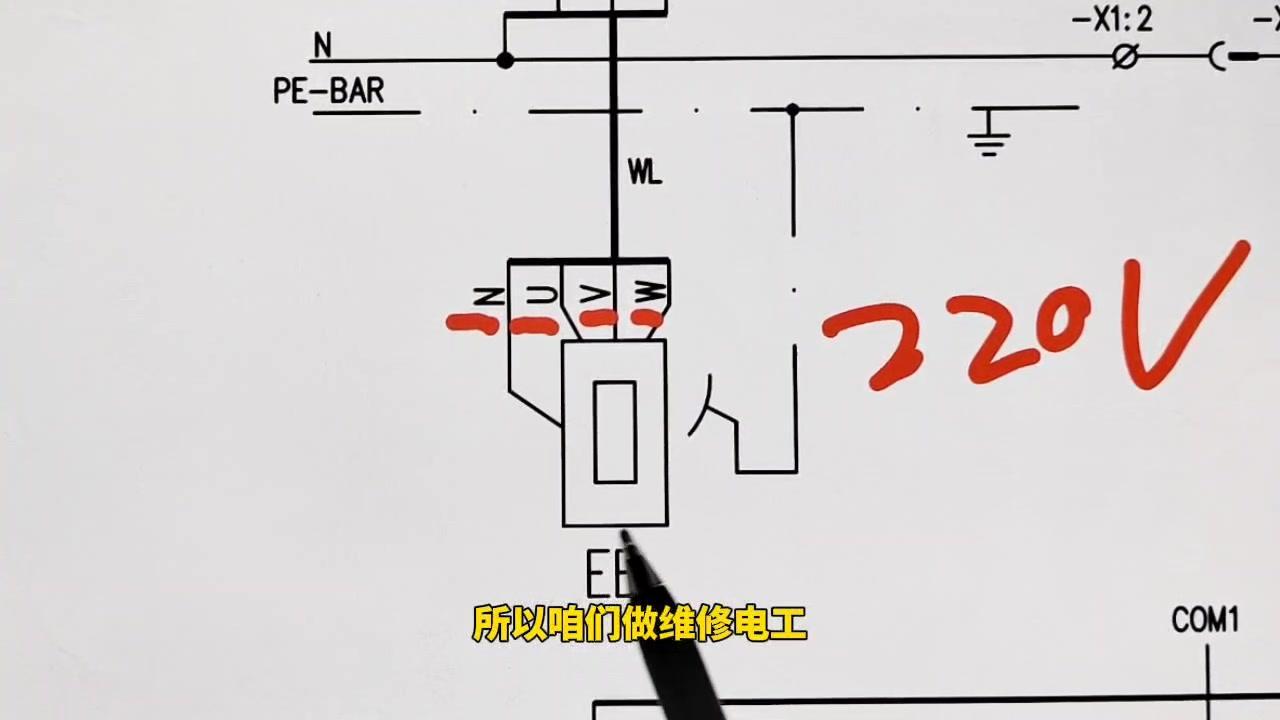

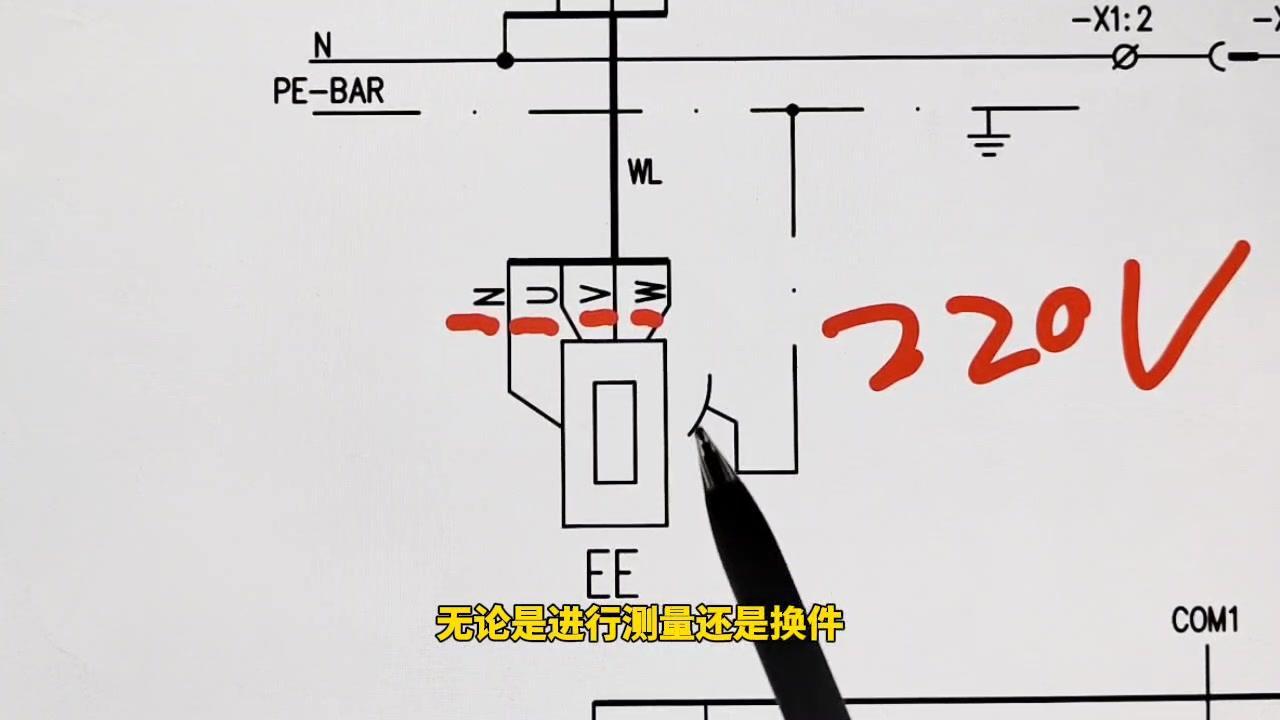

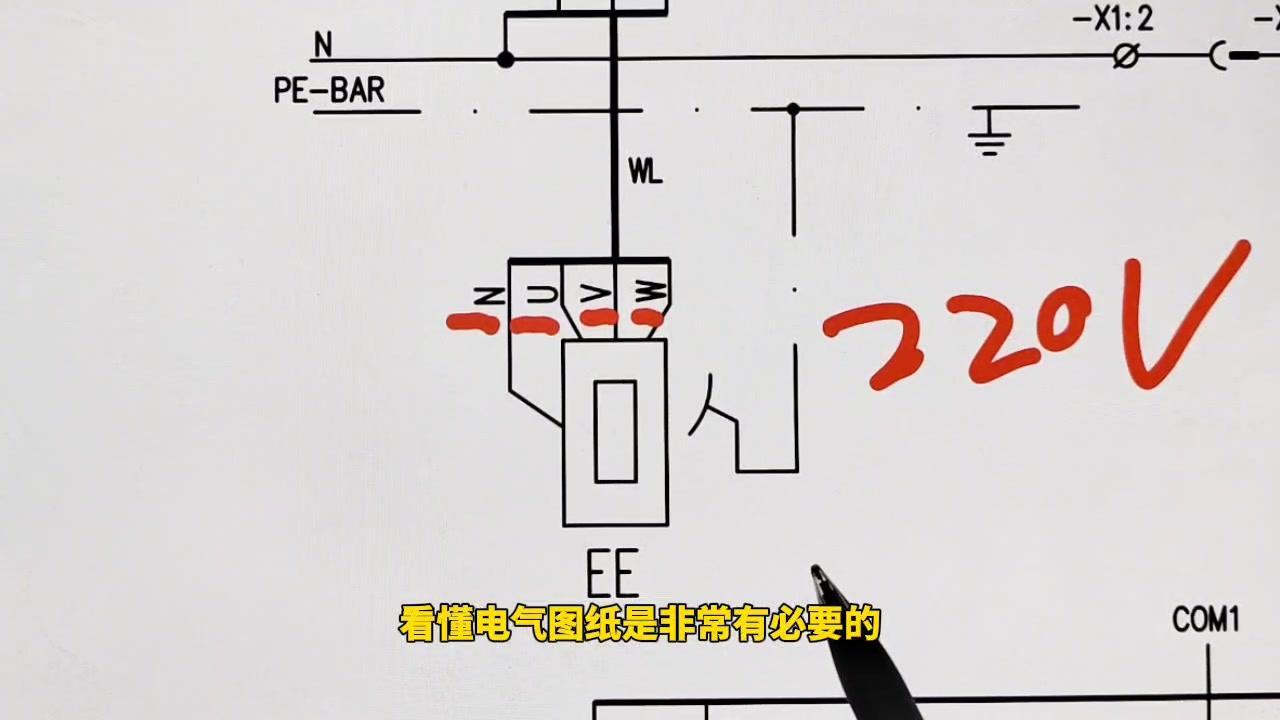

📌所以，做维修电工，无论是进行测量还是换件，看懂电气图纸是非常有必要的。从图纸上面我们可以发现非常多的信息，而这些信息往往我们在现场是看不到的。

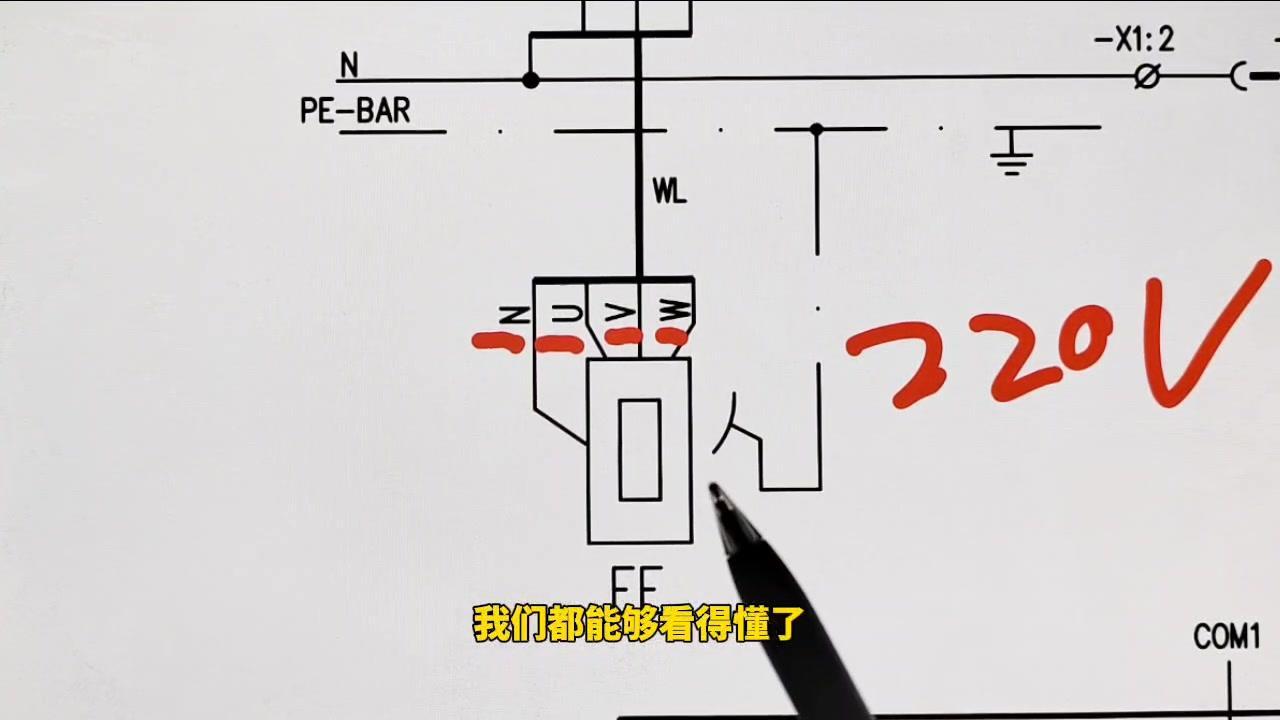

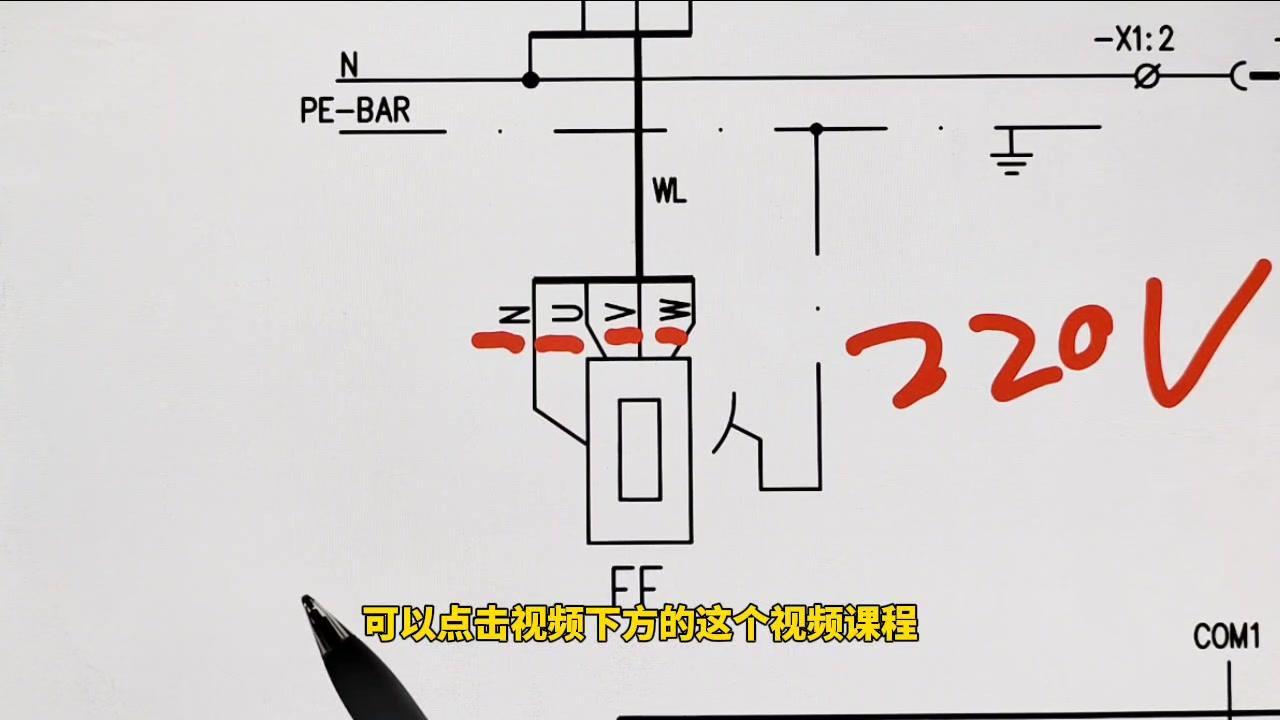

🤔各位朋友，如果你想提高自己的电工技能，可以点击视频下方的这个视频课程，我们不用请吃请喝，请教老师傅，只需要系统的看一遍这些图纸，我们都能够看得懂的。
