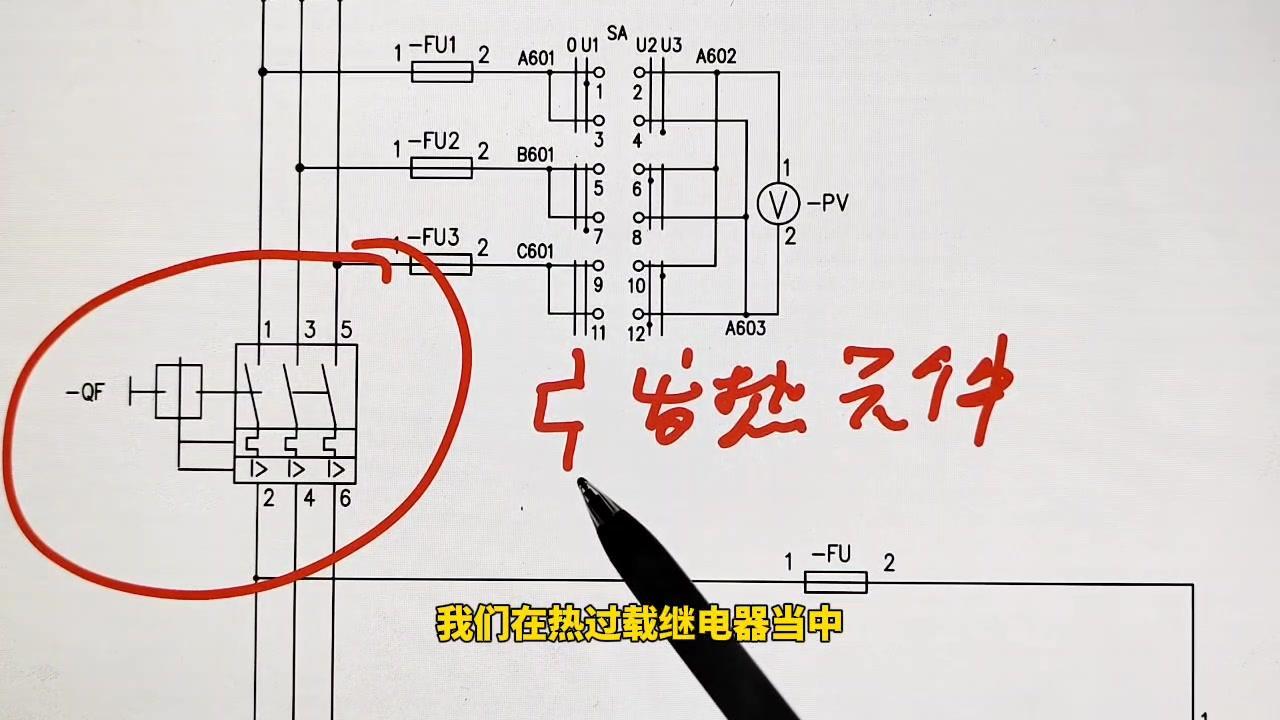

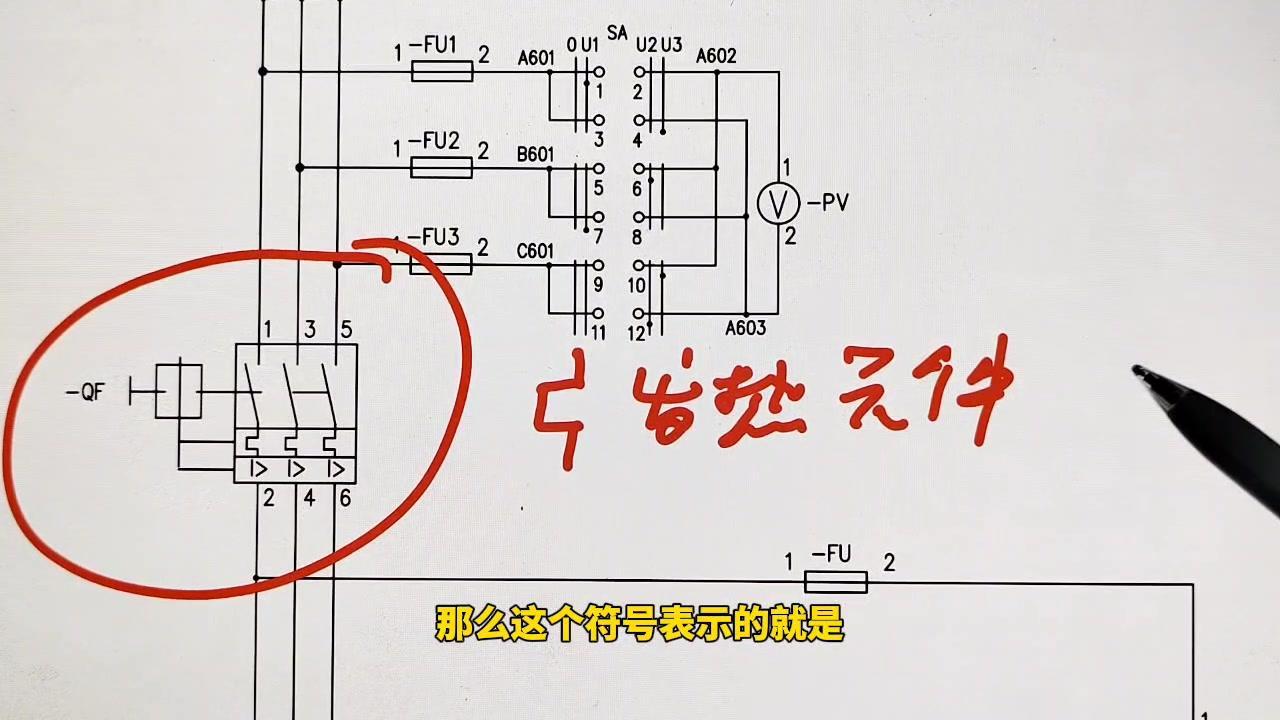

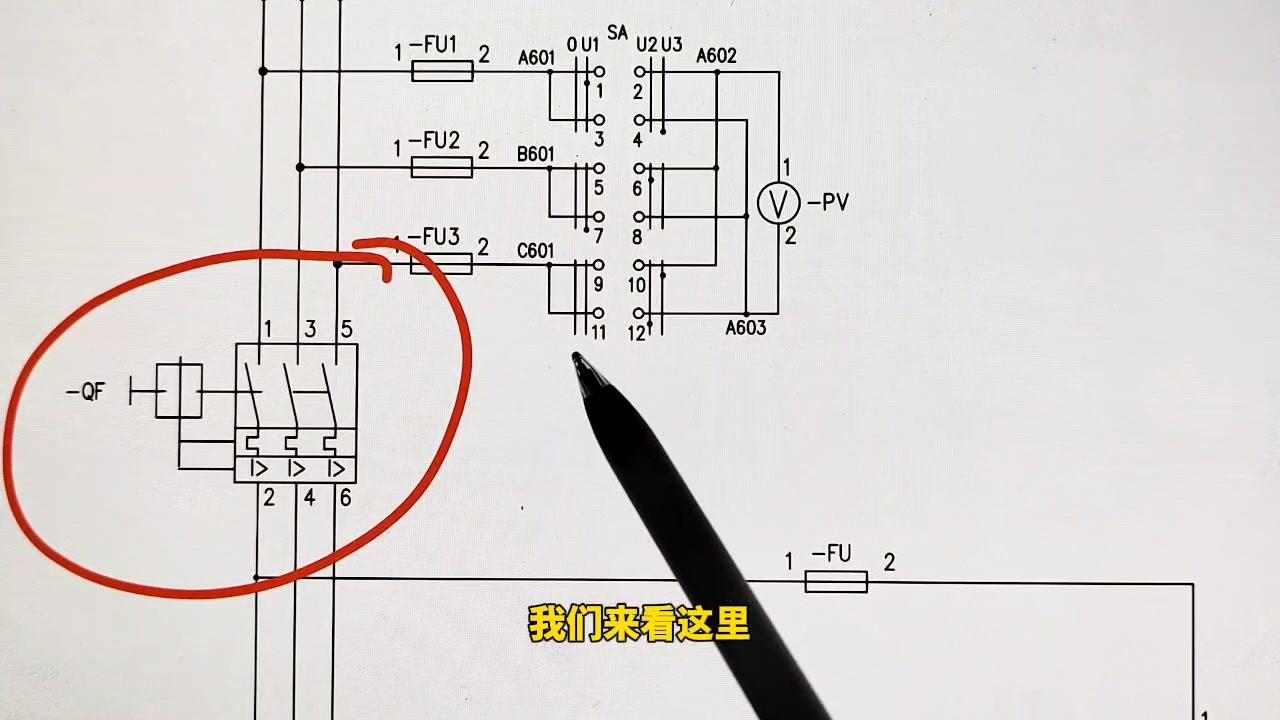

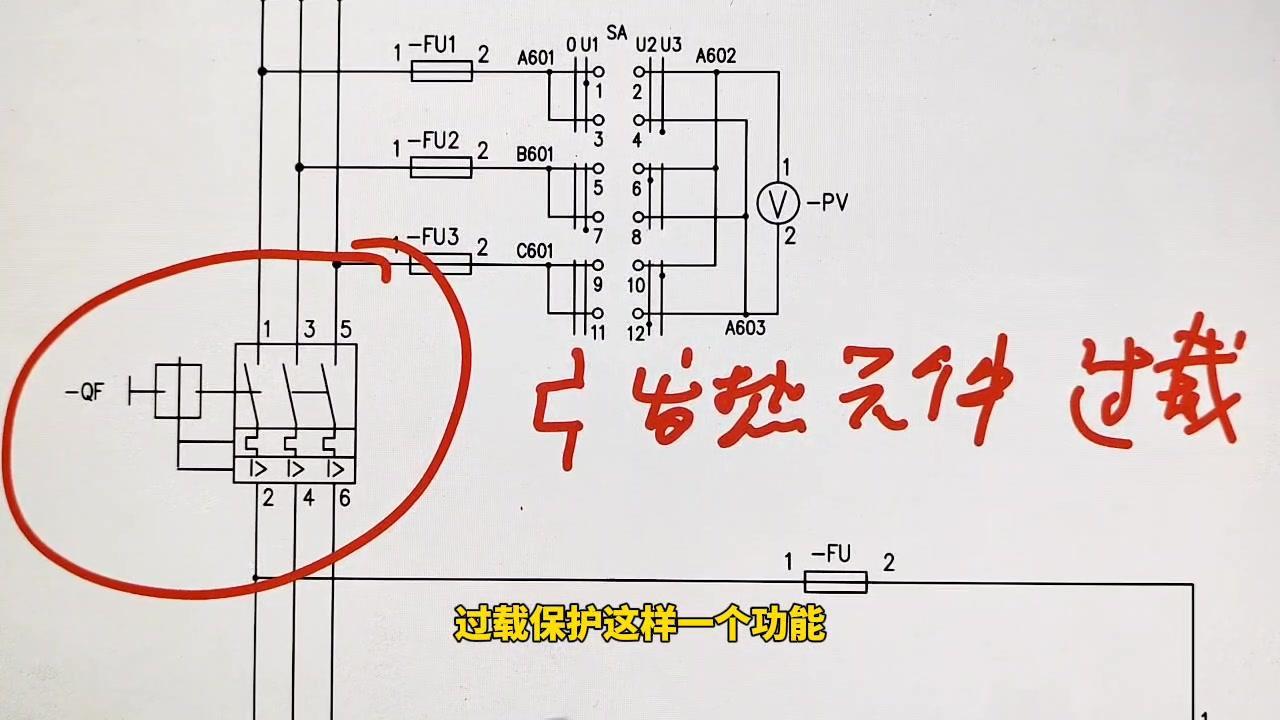

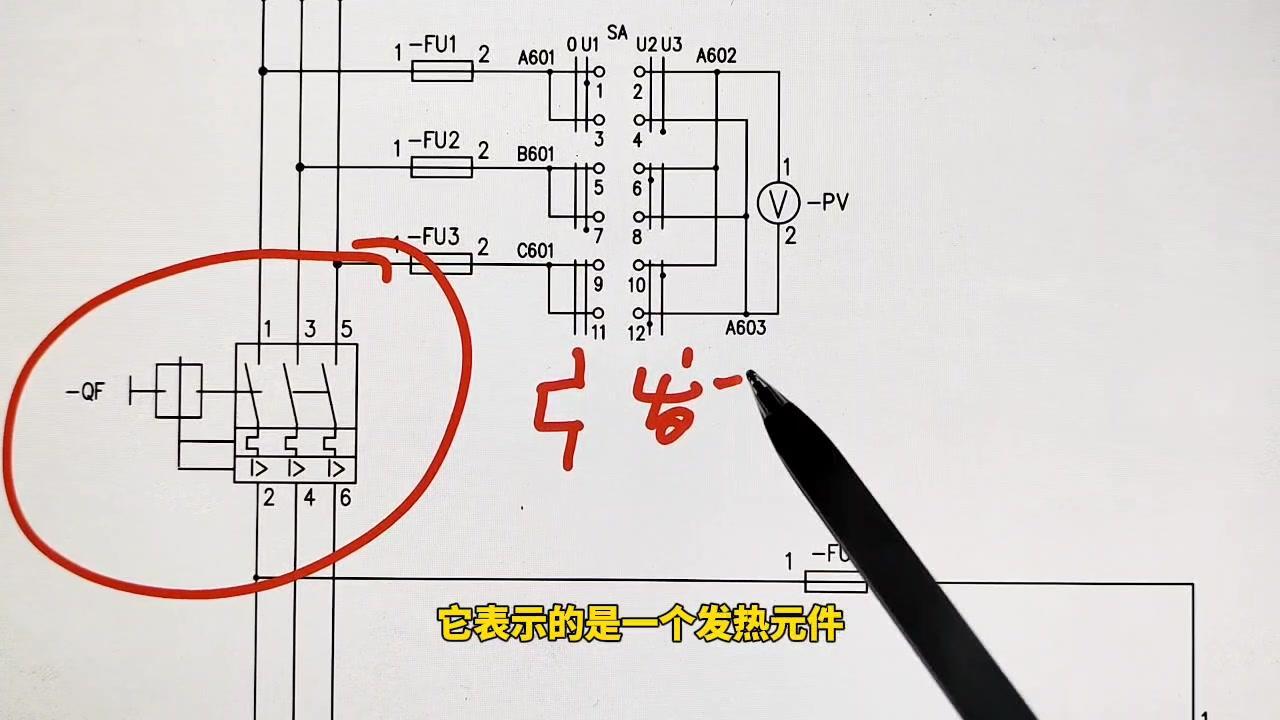

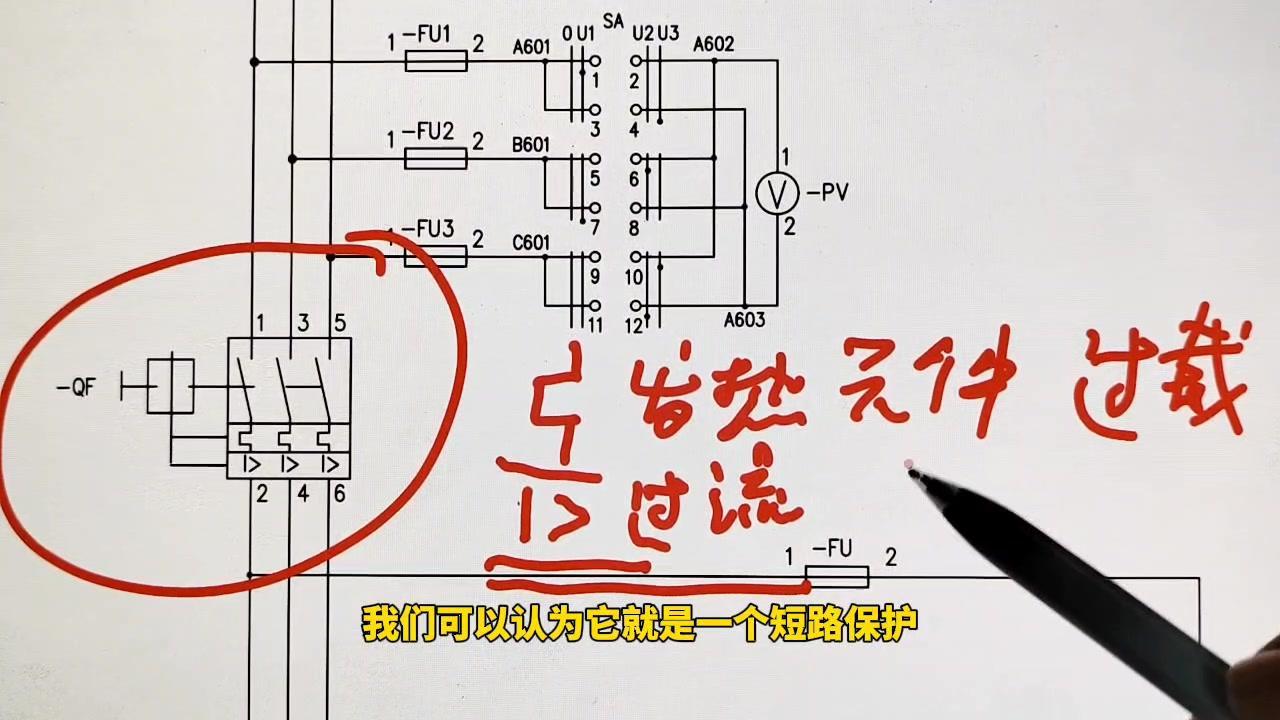

💡我们来看这里，看到这个符号大家都非常清楚，它表示的是一个发热元件，我们在热过载继电器当中就会看到这个符号，也是用这个符号来表示的，那么这个符号表示的就是它这个段落区具有过载保护的一个功能，过载保护这样一个功能。

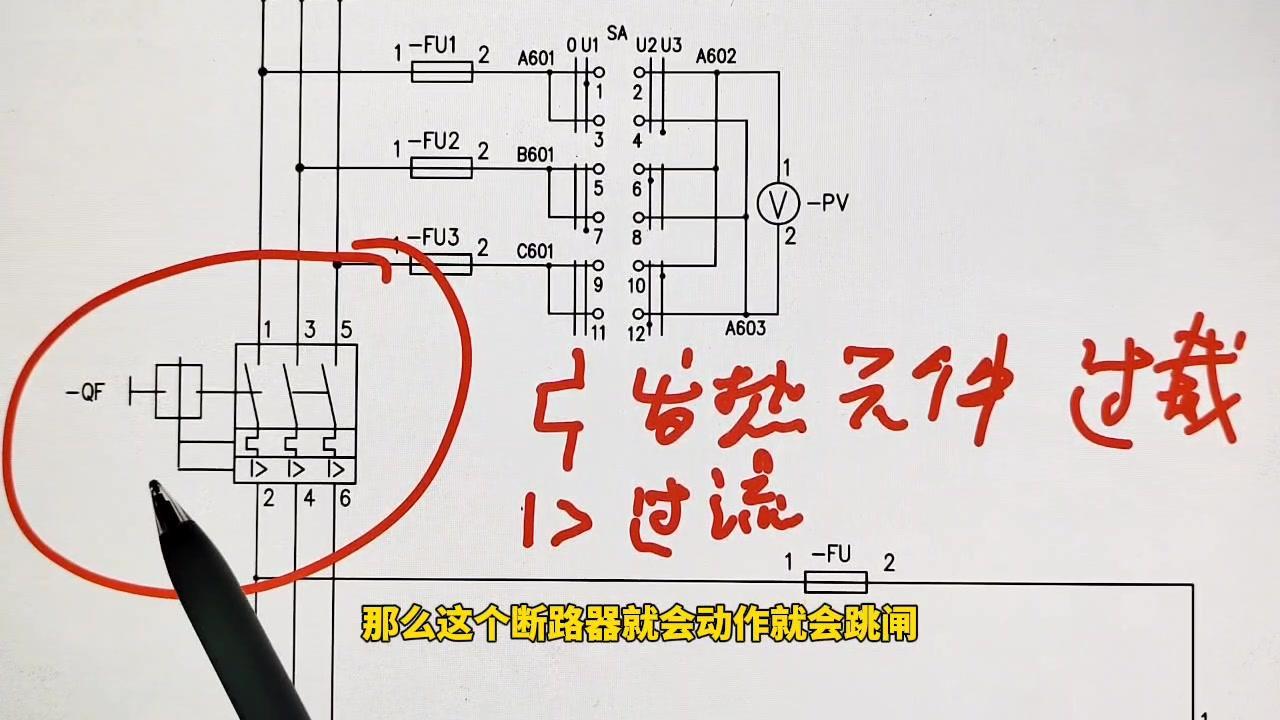

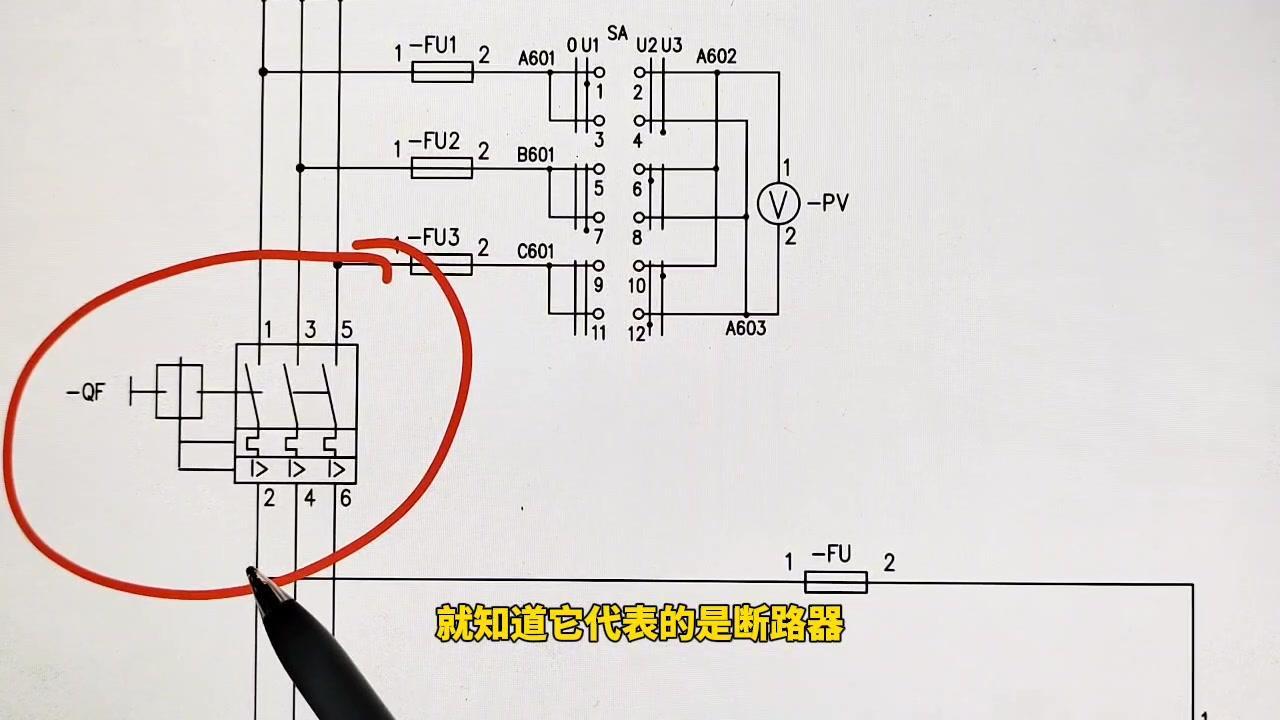

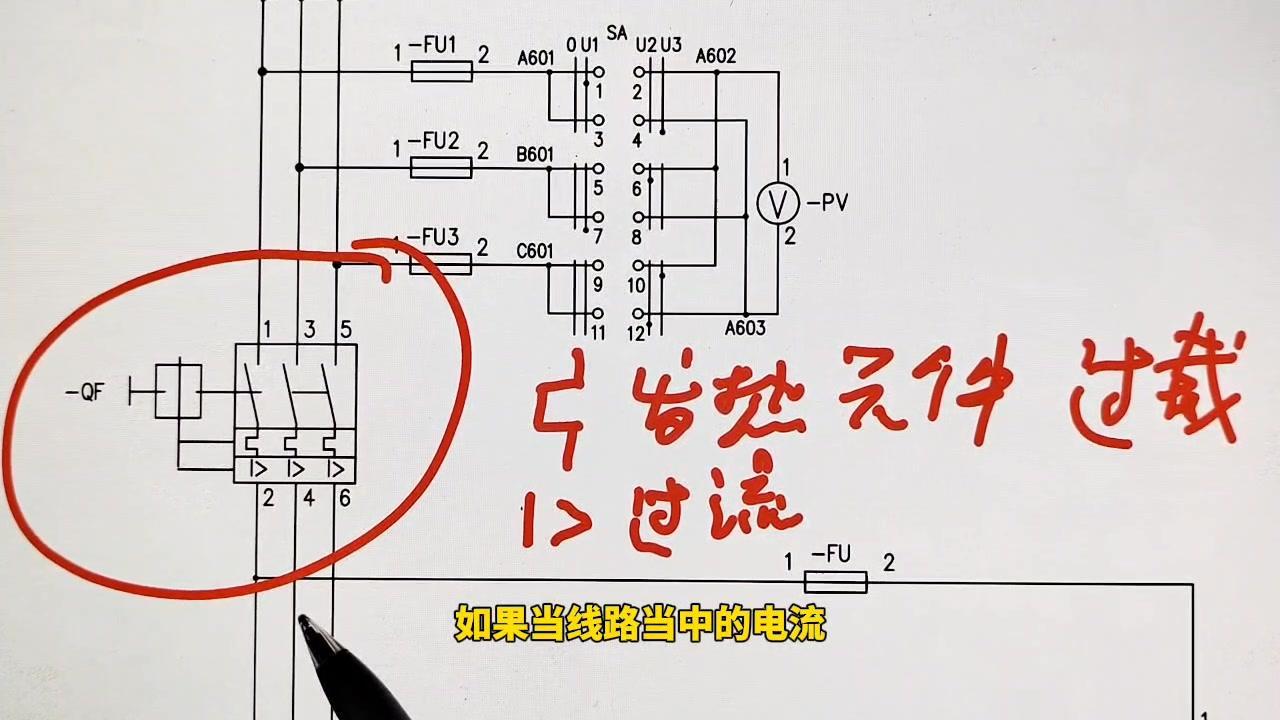

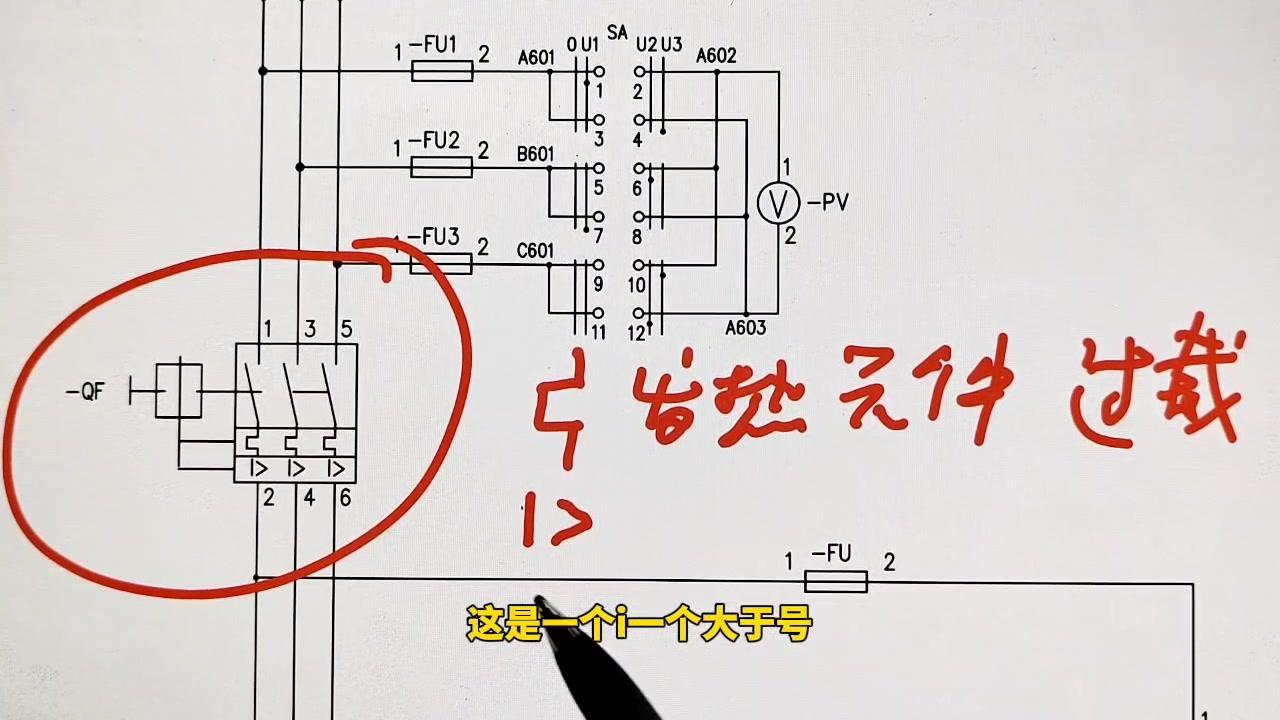

💡我们再看这个符号，这是一个i一个大于号，这表示的就是过流，也就是说如果当线路当中的电流超过它的额定值的话，那么这个断路器就会动作，就会跳闸。

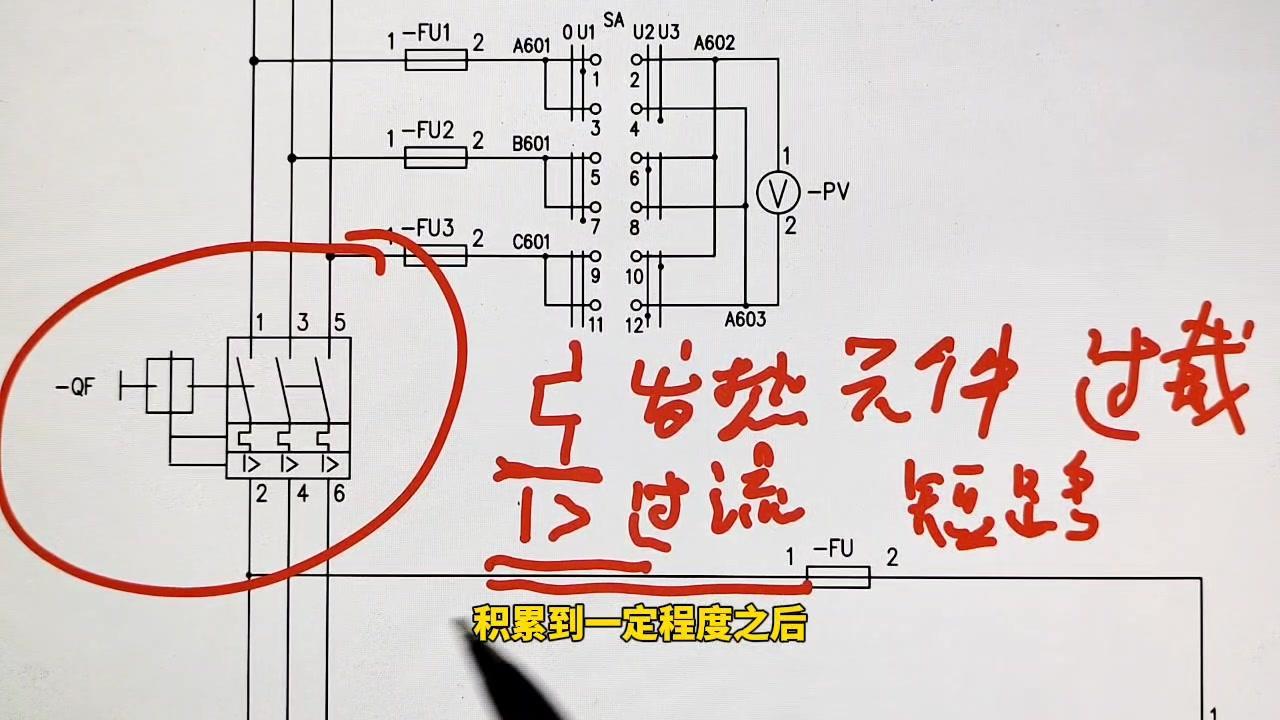

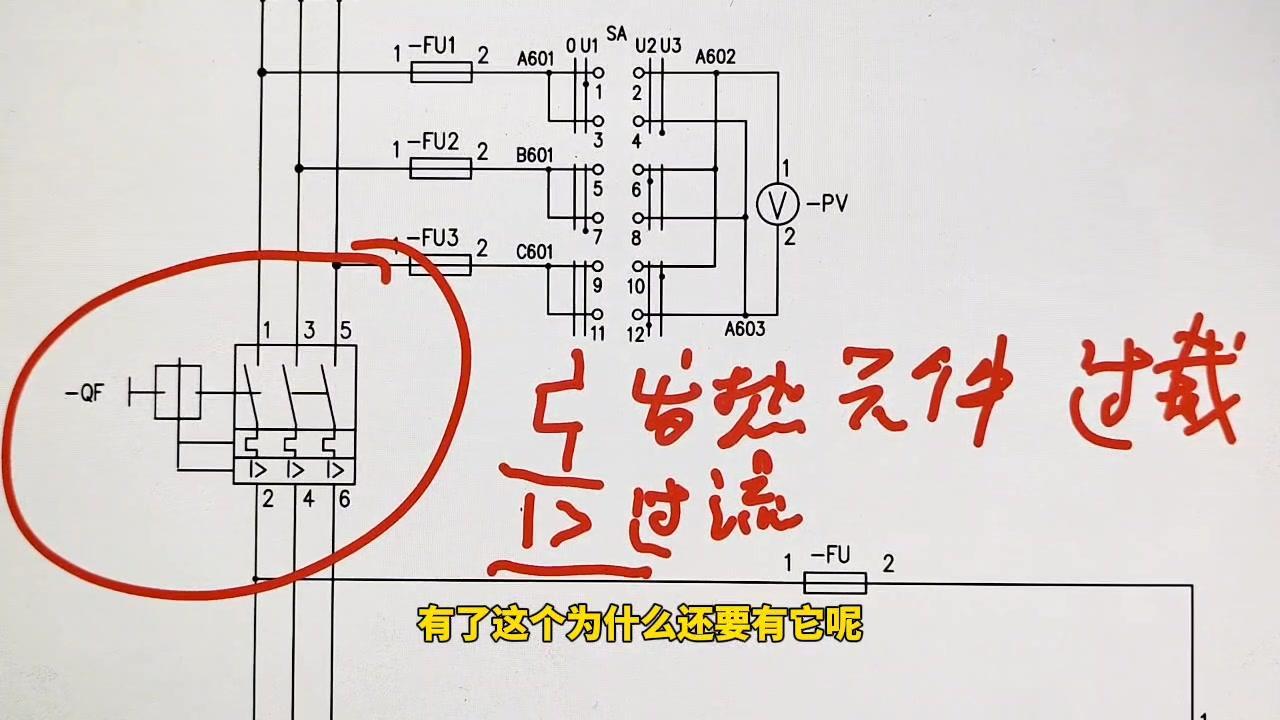

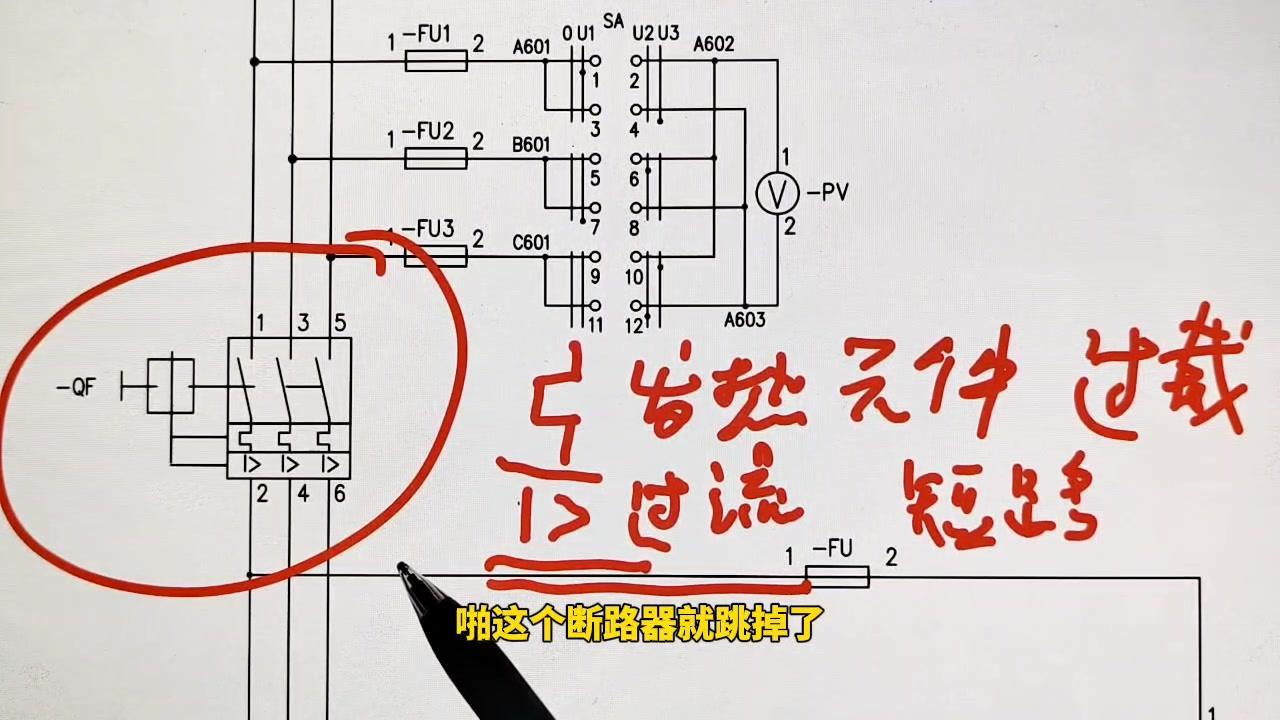

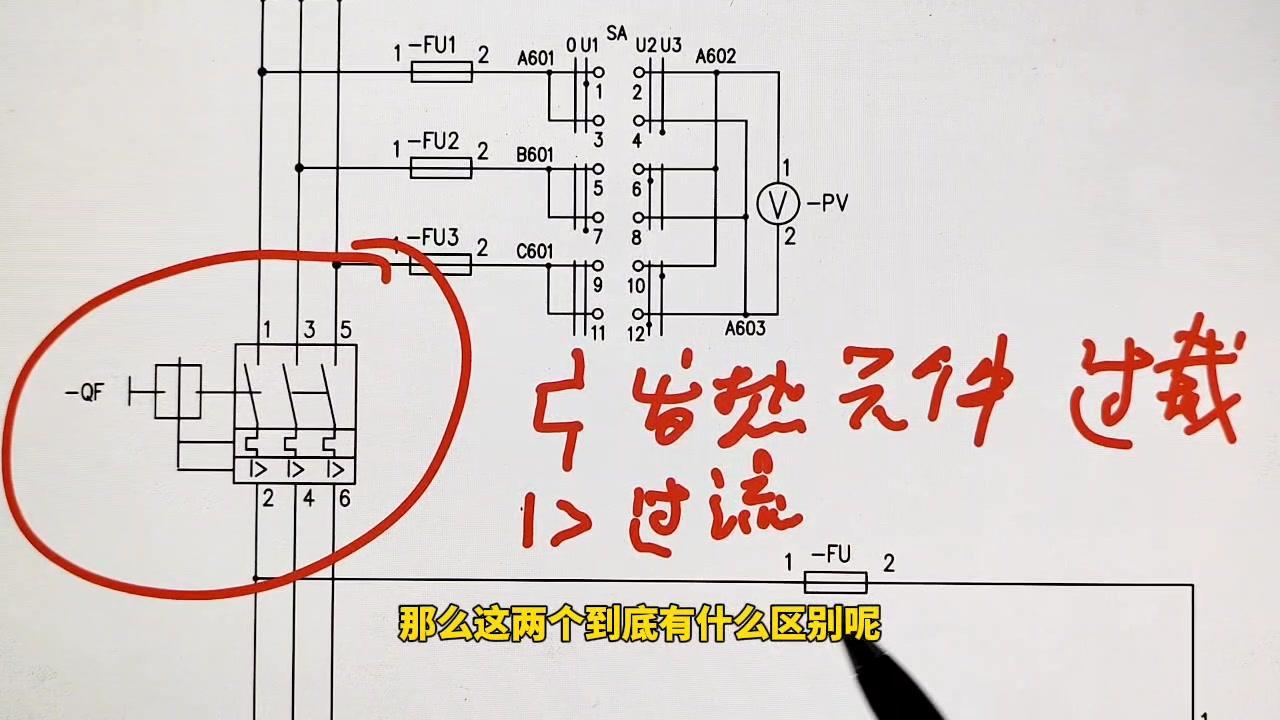

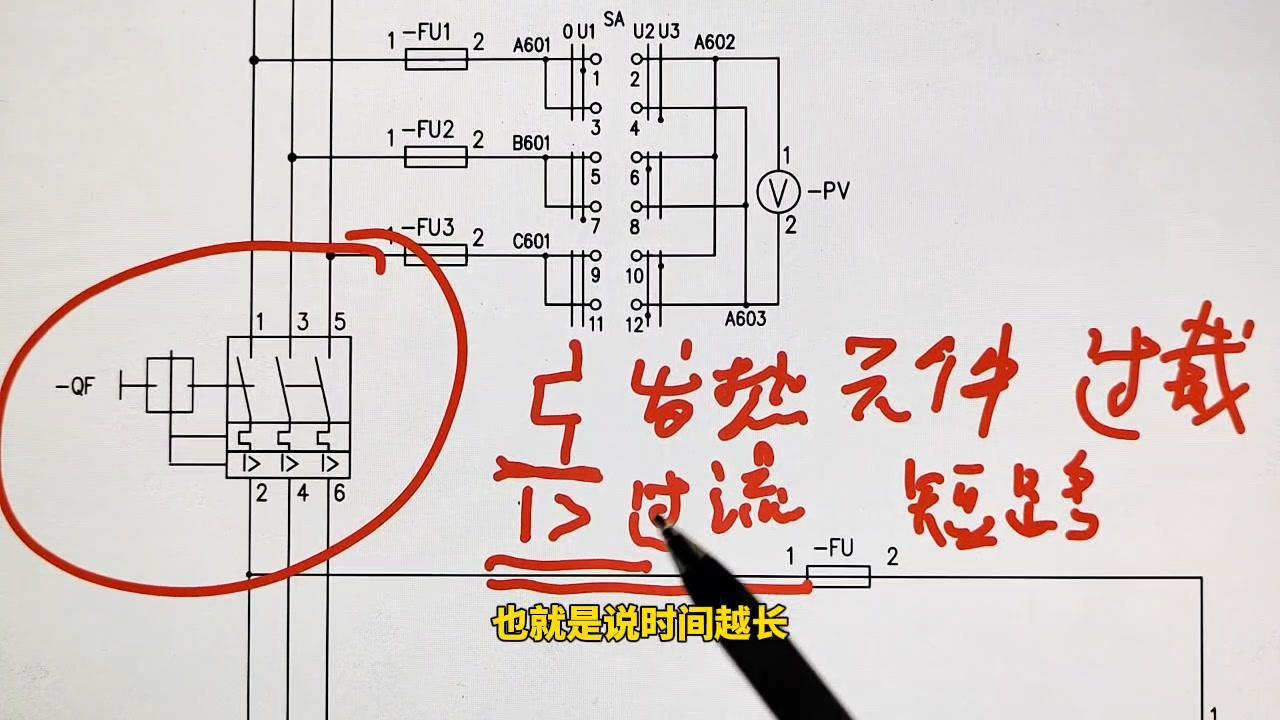

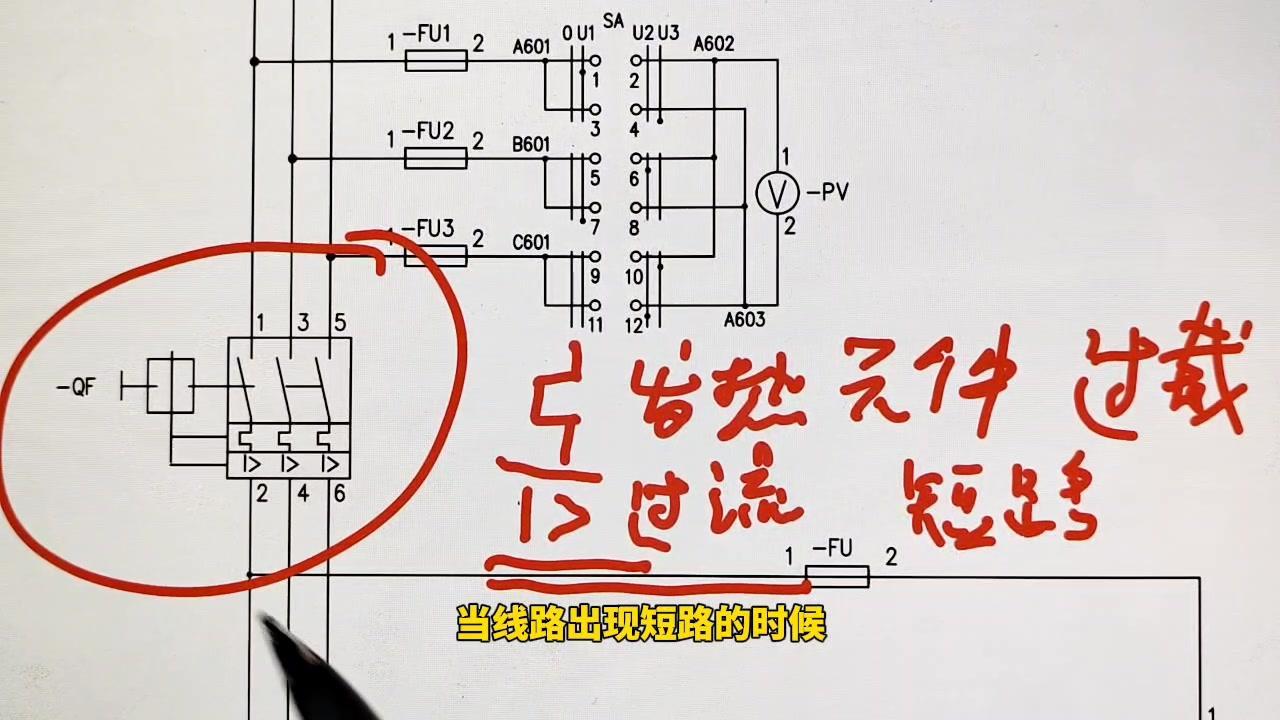

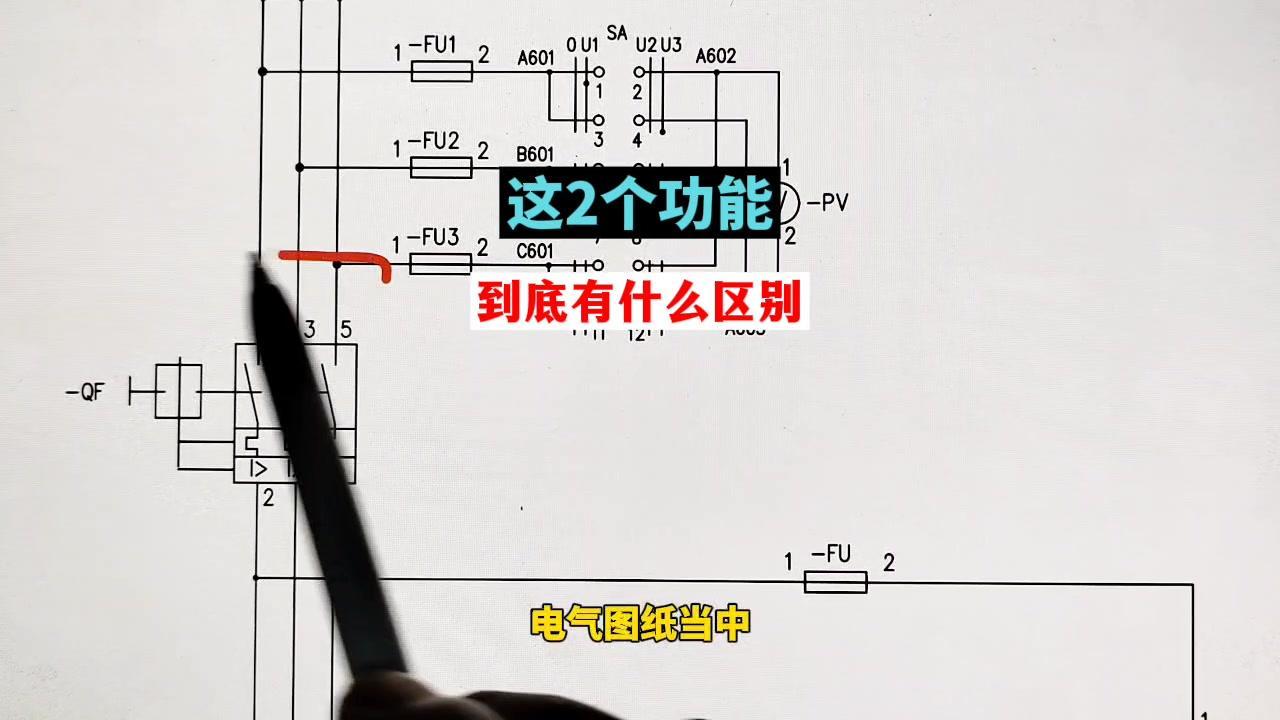

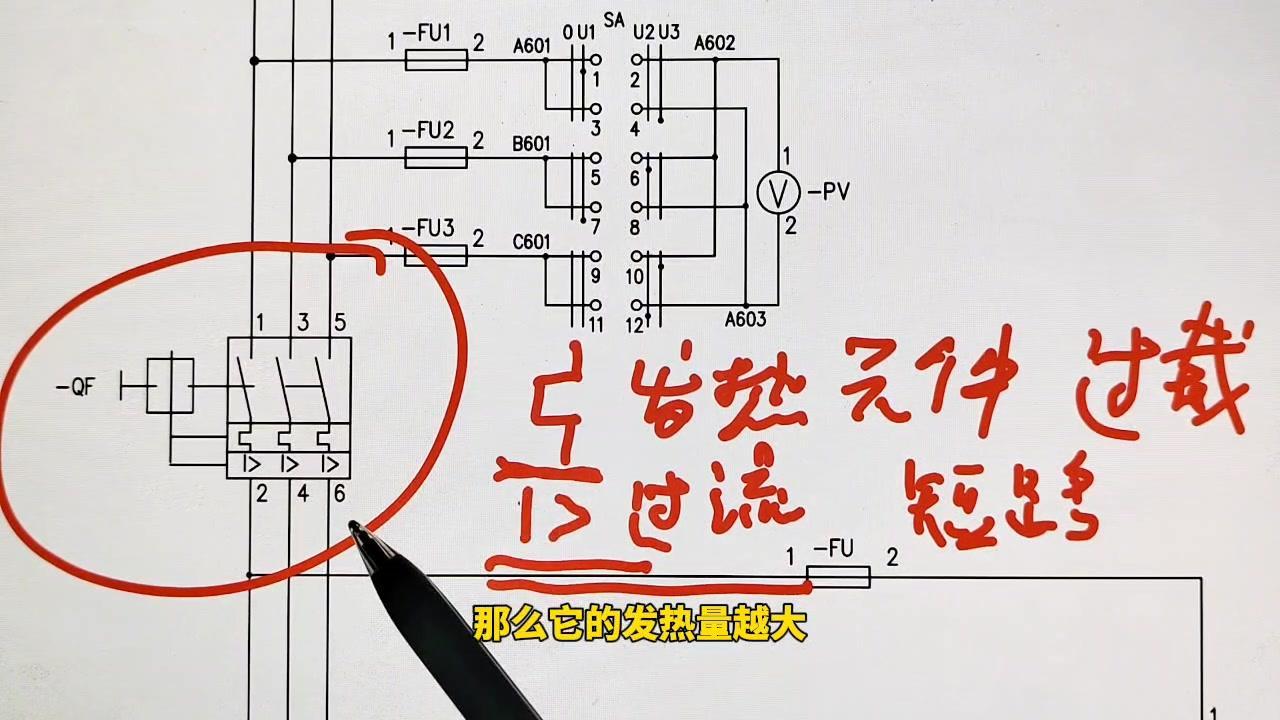

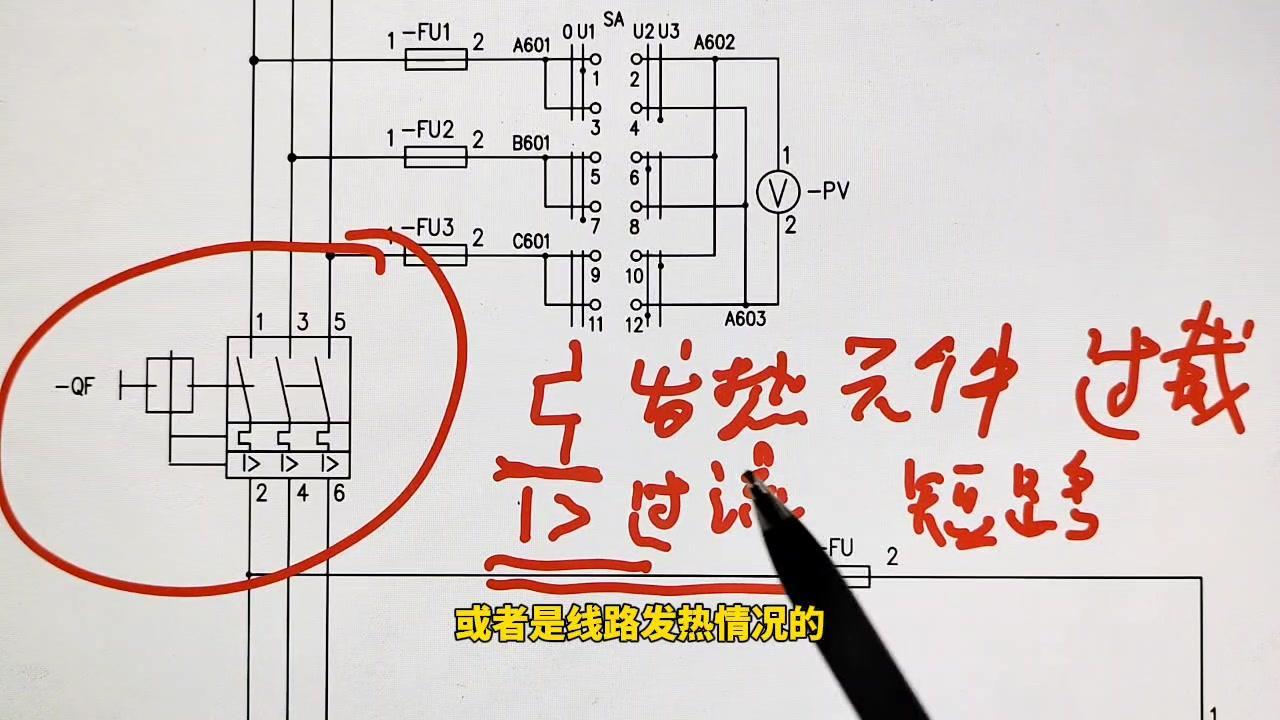

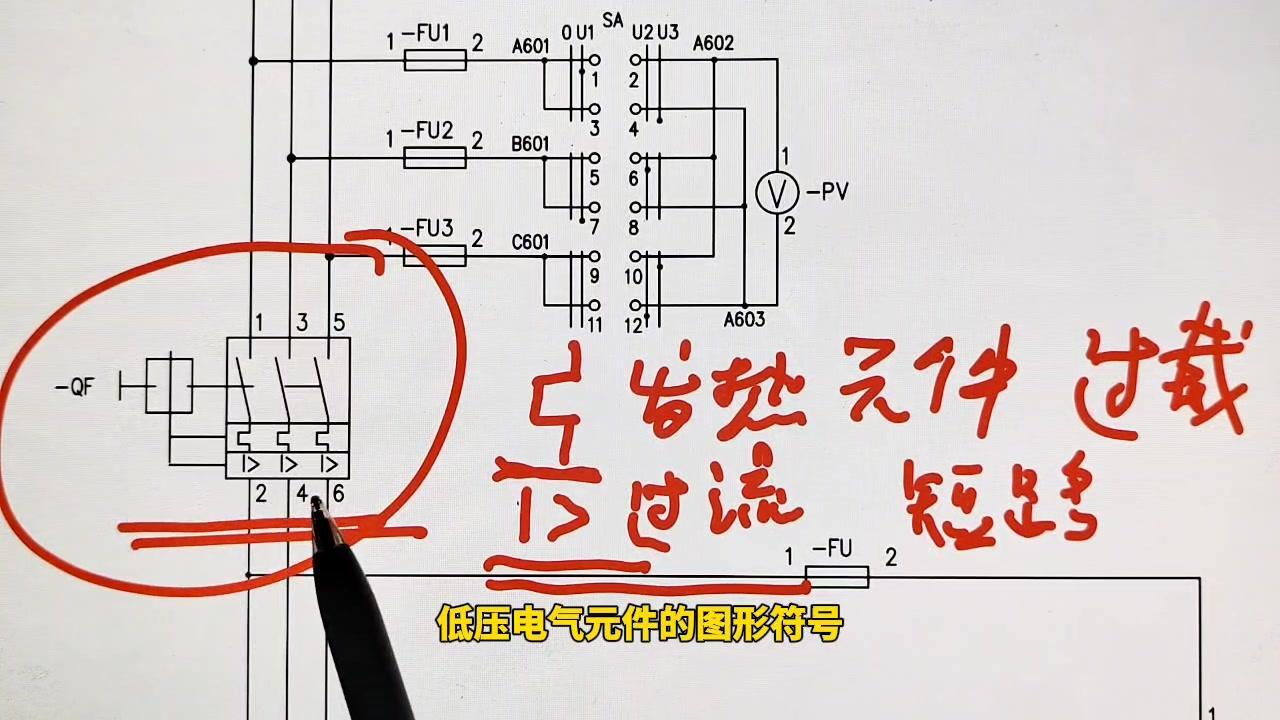

💡这两个到底有什么区别呢？有了这一个为什么还要有它？简单来说这个符号我们可以认为它就是一个短路保护，当线路出现短路的时候，啪这个断路器就跳掉了。而这个符号是用来检测设备或者线路发热情况的，而热量的积累它需要一个时间的过程，也就是说时间越长，如果它的电流越大的话，时间越长那么它的发热量越大，积累到一定程度之后，那么它就会让这个开关跳闸。

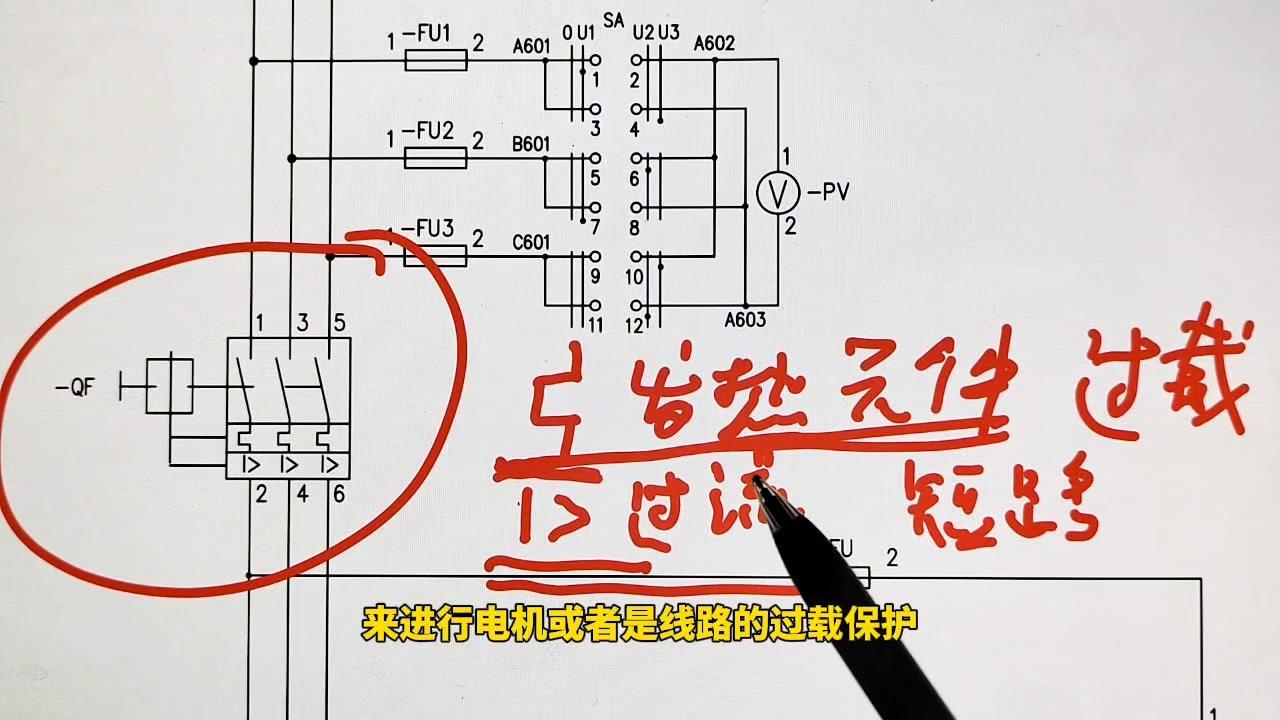

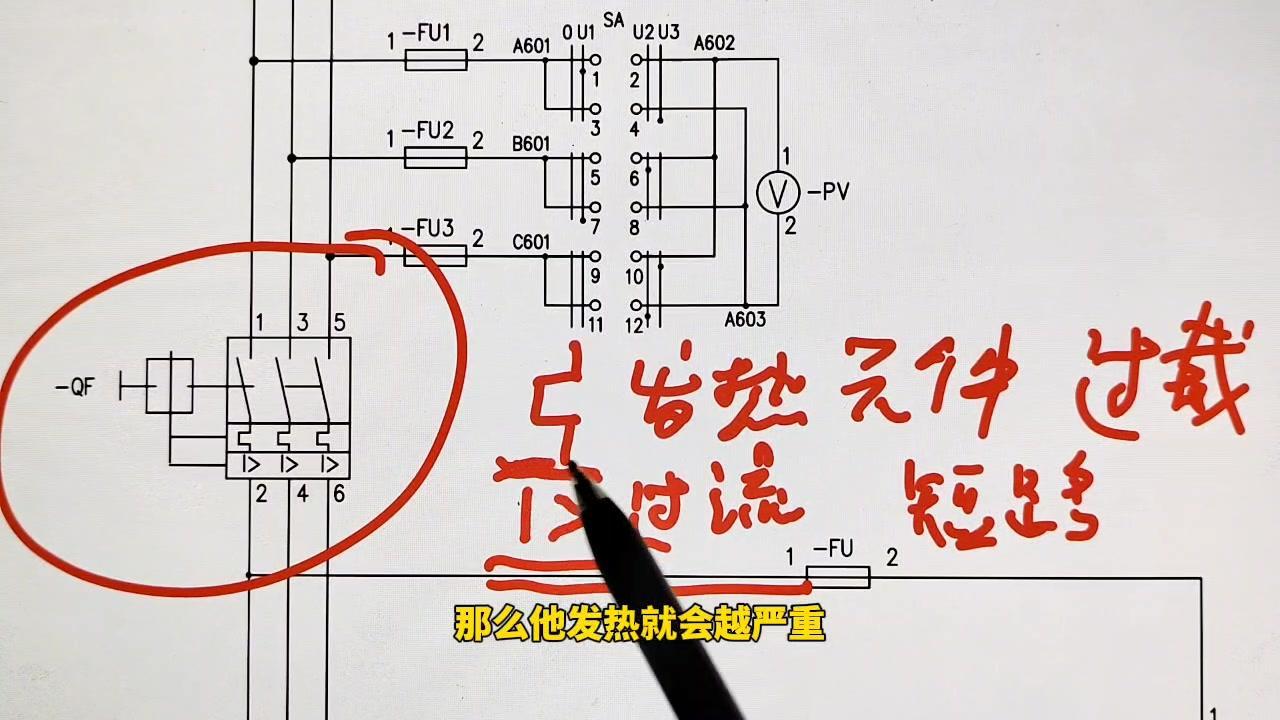

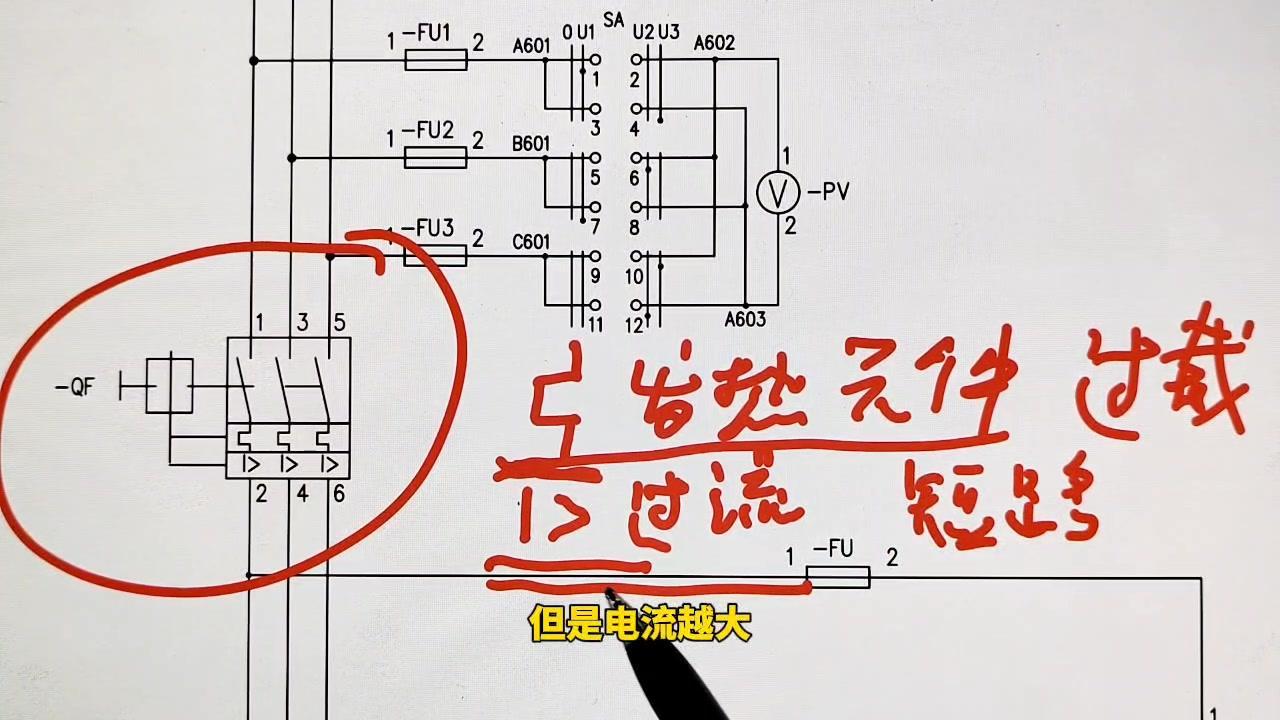

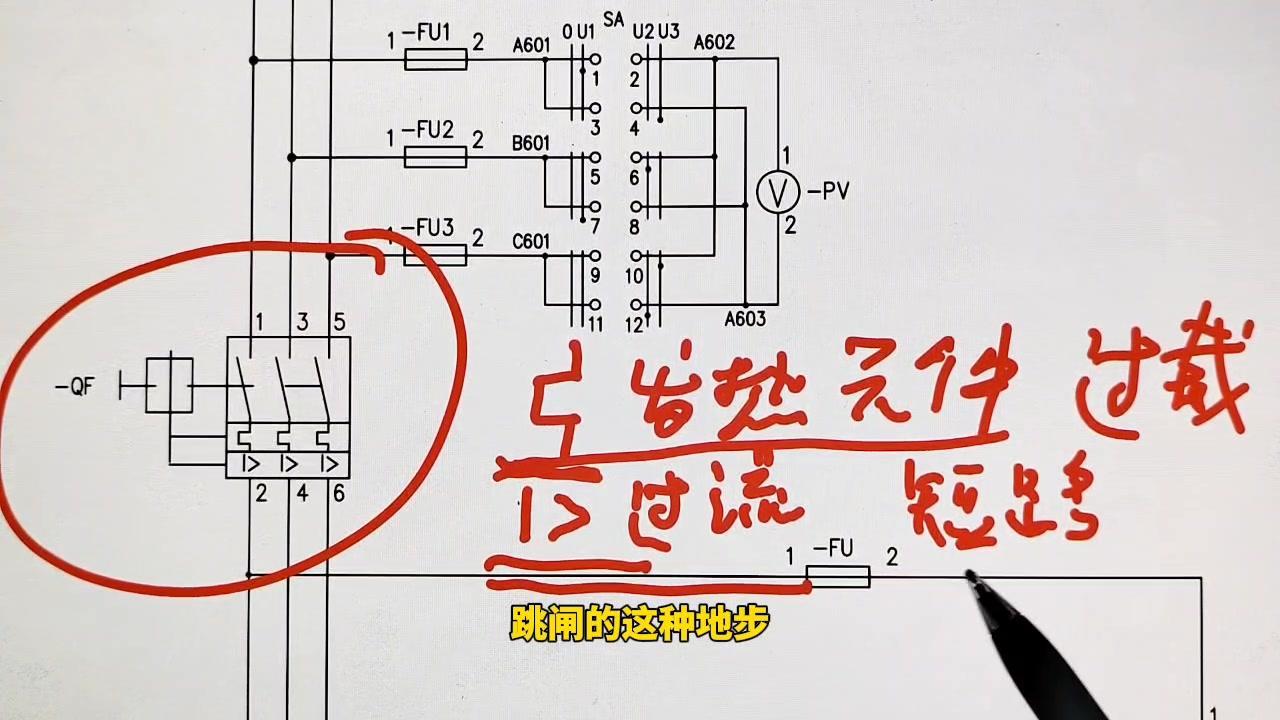

💡通常是电流越大，那么他发热就会越严重，但是电流越大，可能远远没有达到这个短路跳闸的这种地步。那么我们就可以依靠这个发热元件来进行电机或者是线路的过载保护。

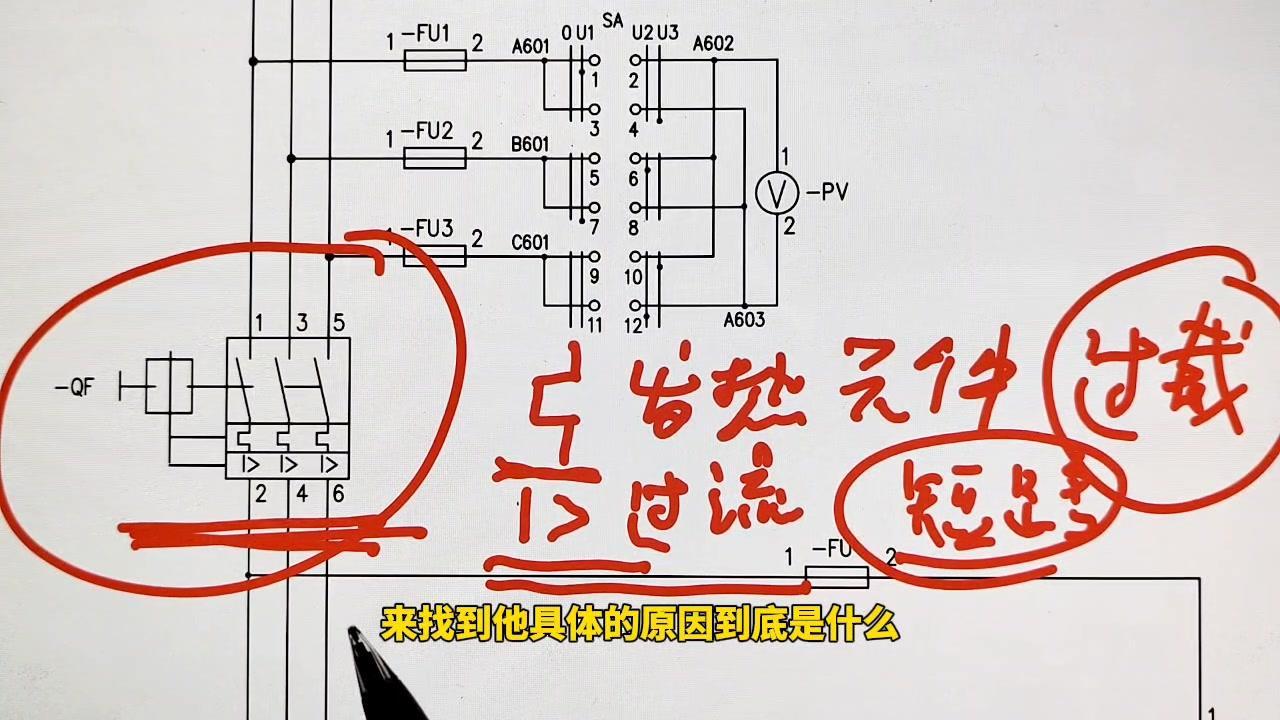

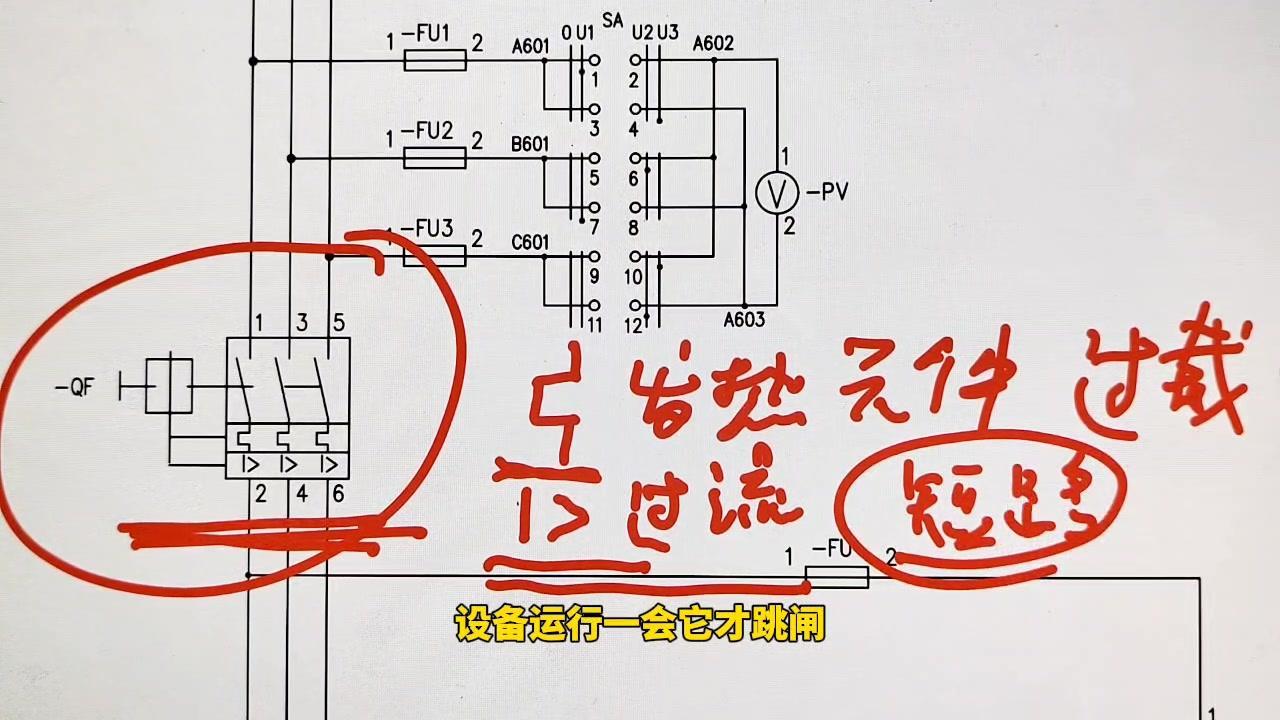

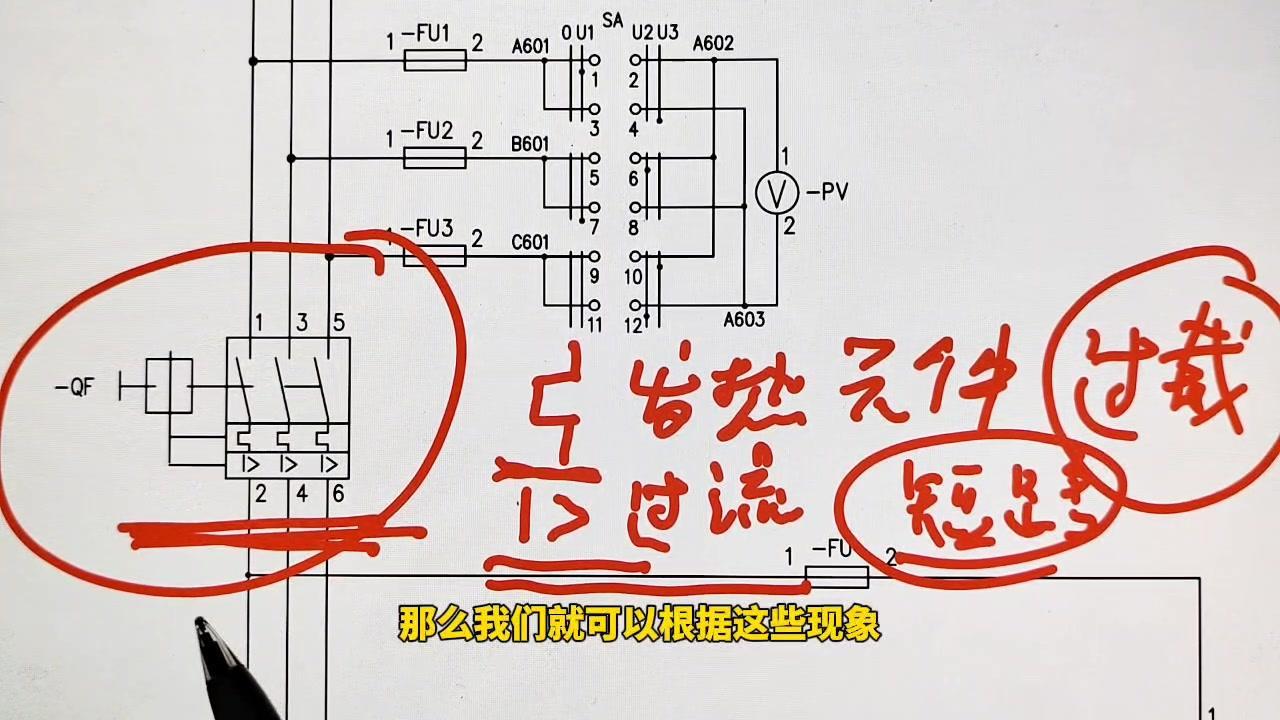

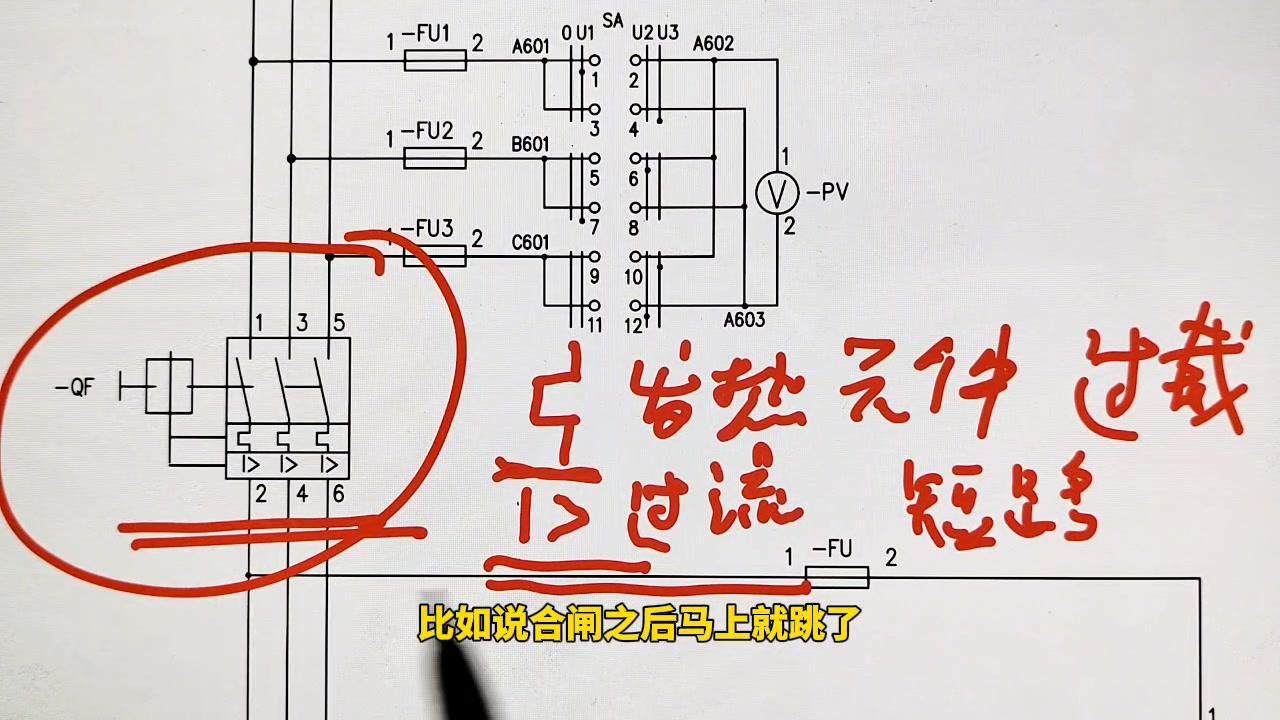

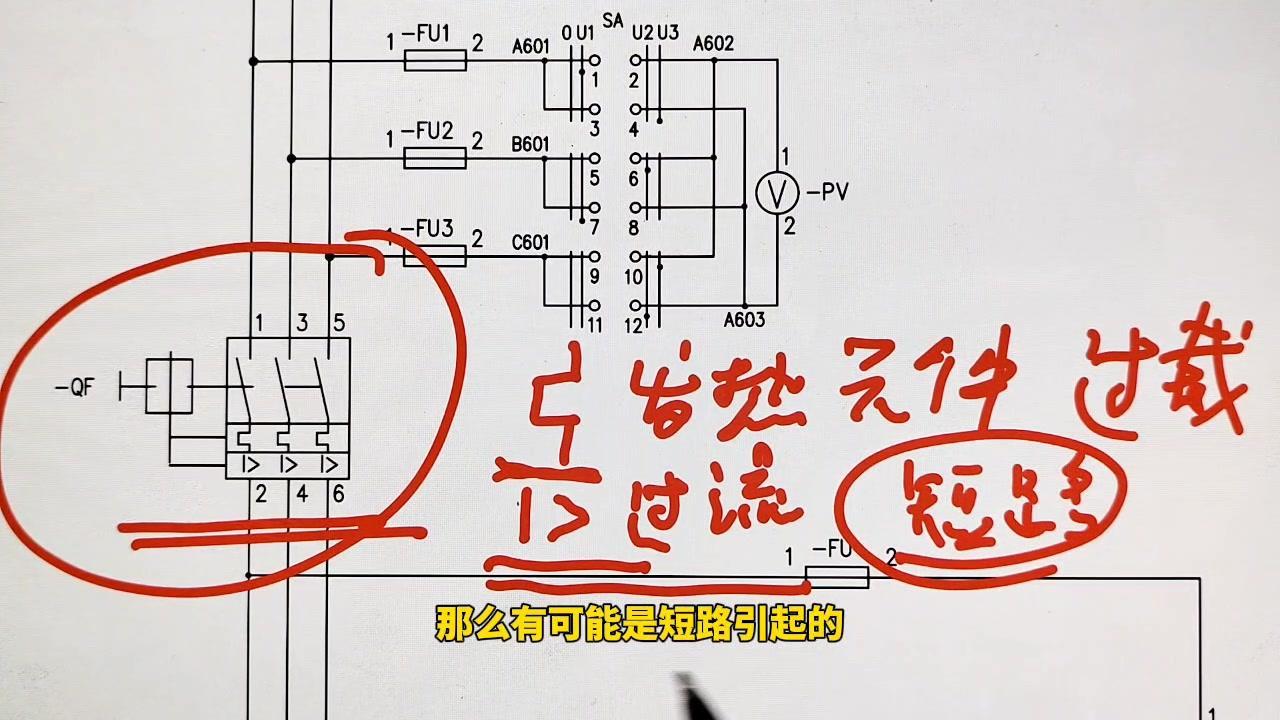

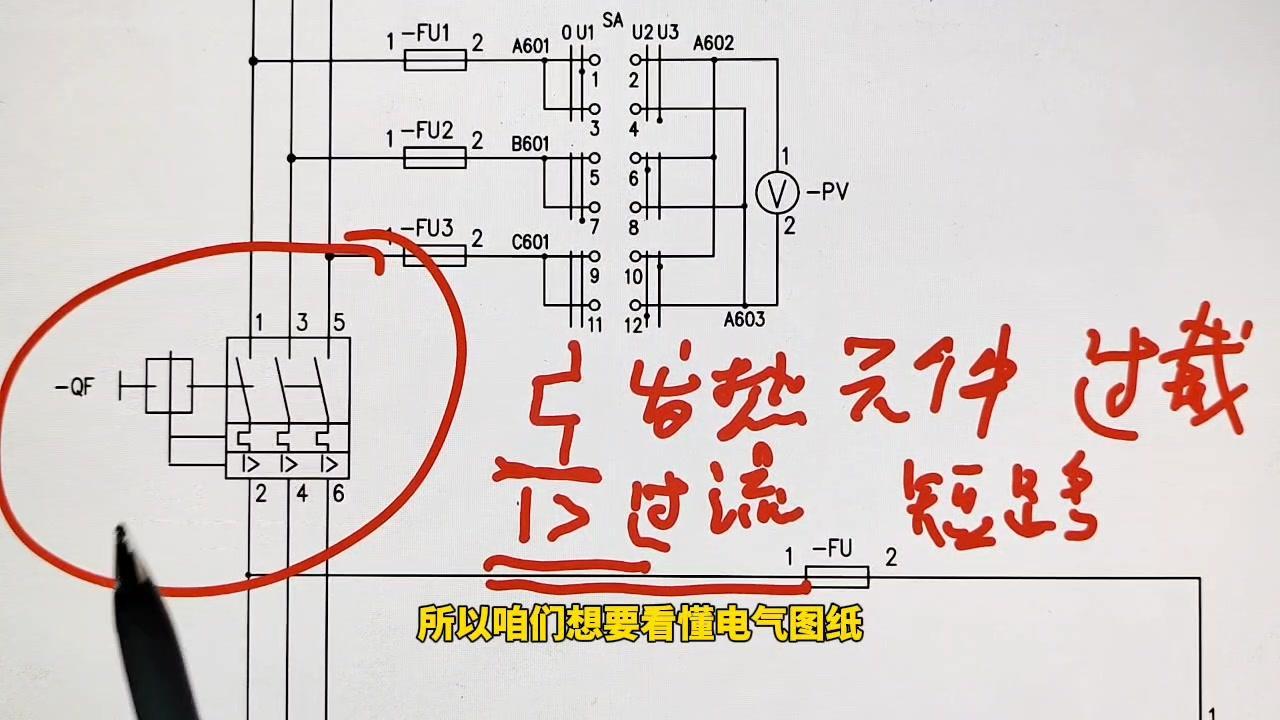

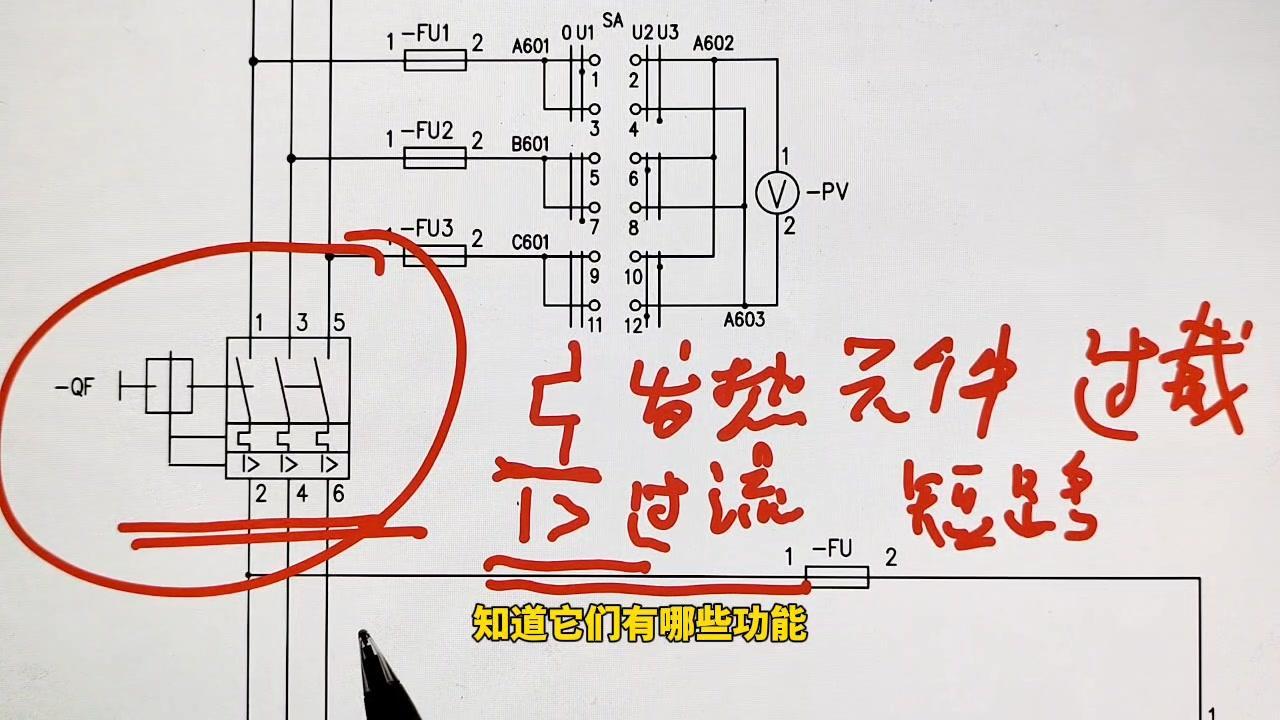

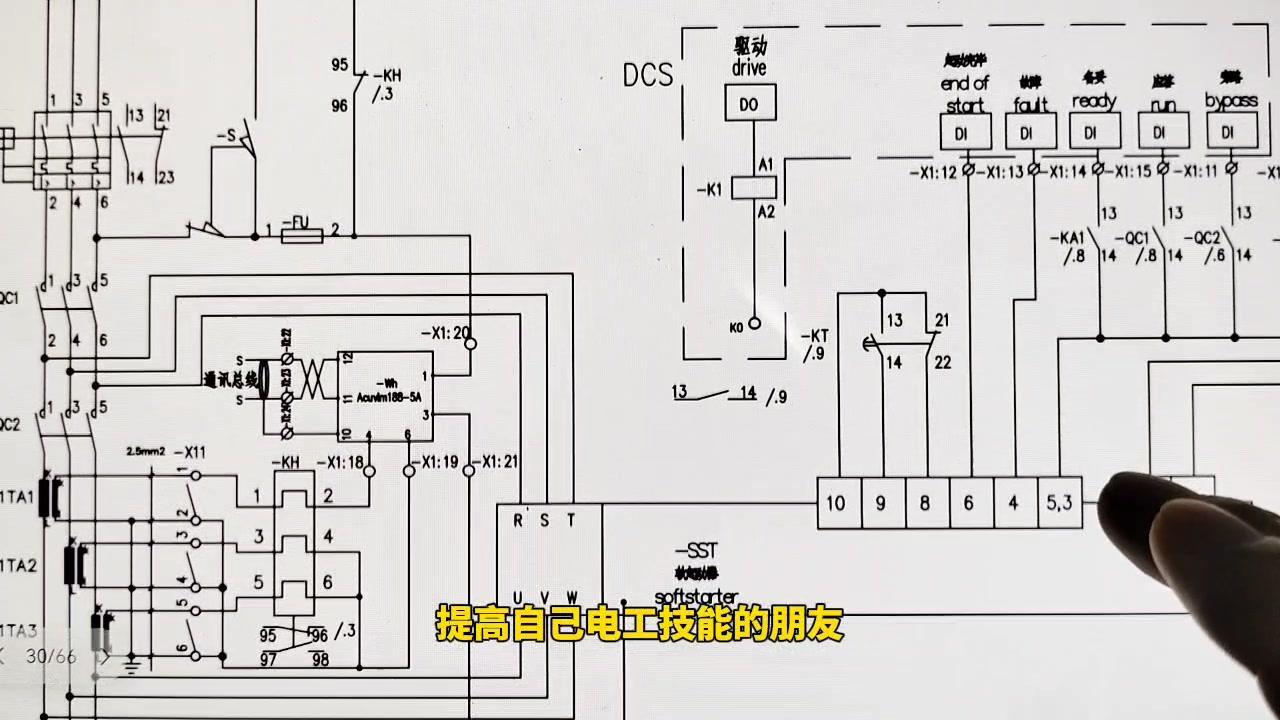

💡所以咱们想要看懂电气图纸，首先必须对这些常用的低压电气元件的图形符号有深刻的认识，知道它们有哪些功能，这对于维修是非常有好处的，比如说合闸之后马上就跳了，那么有可能是短路引起的，如果是合闸之后设备运行一会他才跳闸，那么有可能就是过载引起的，那么我们就可以根据这些现象来找到他具体的原因到底是什么。

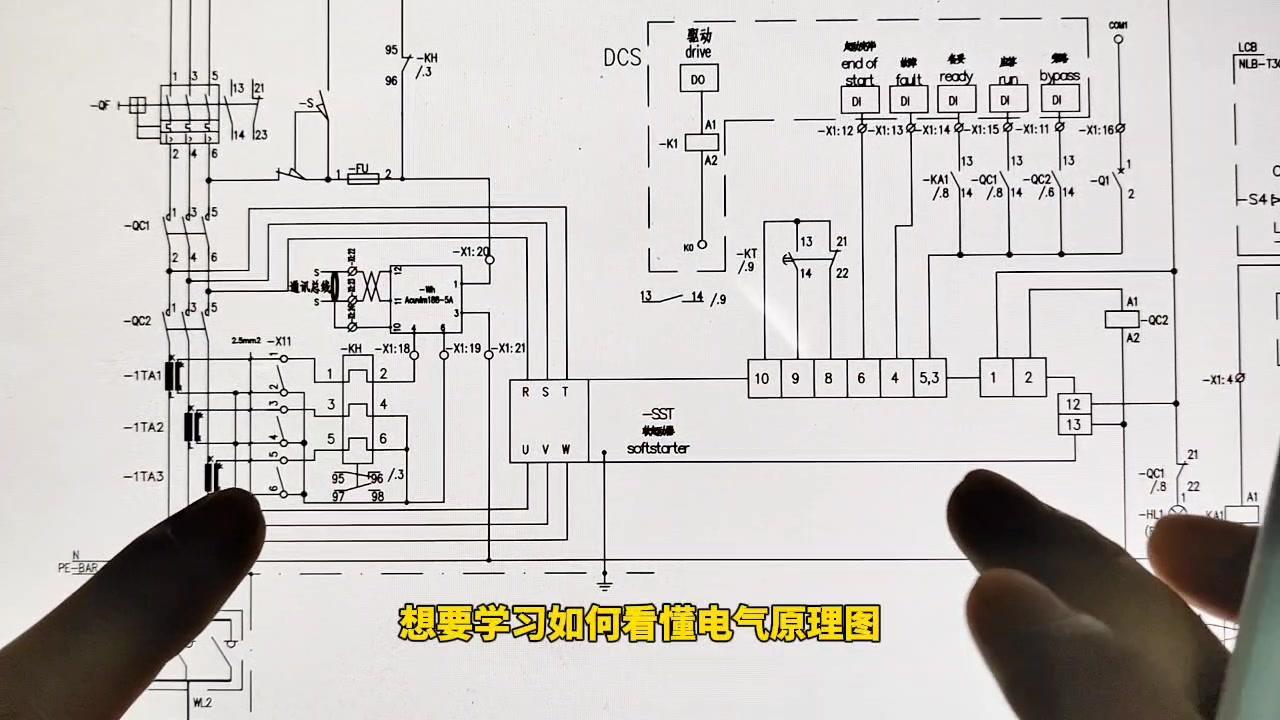

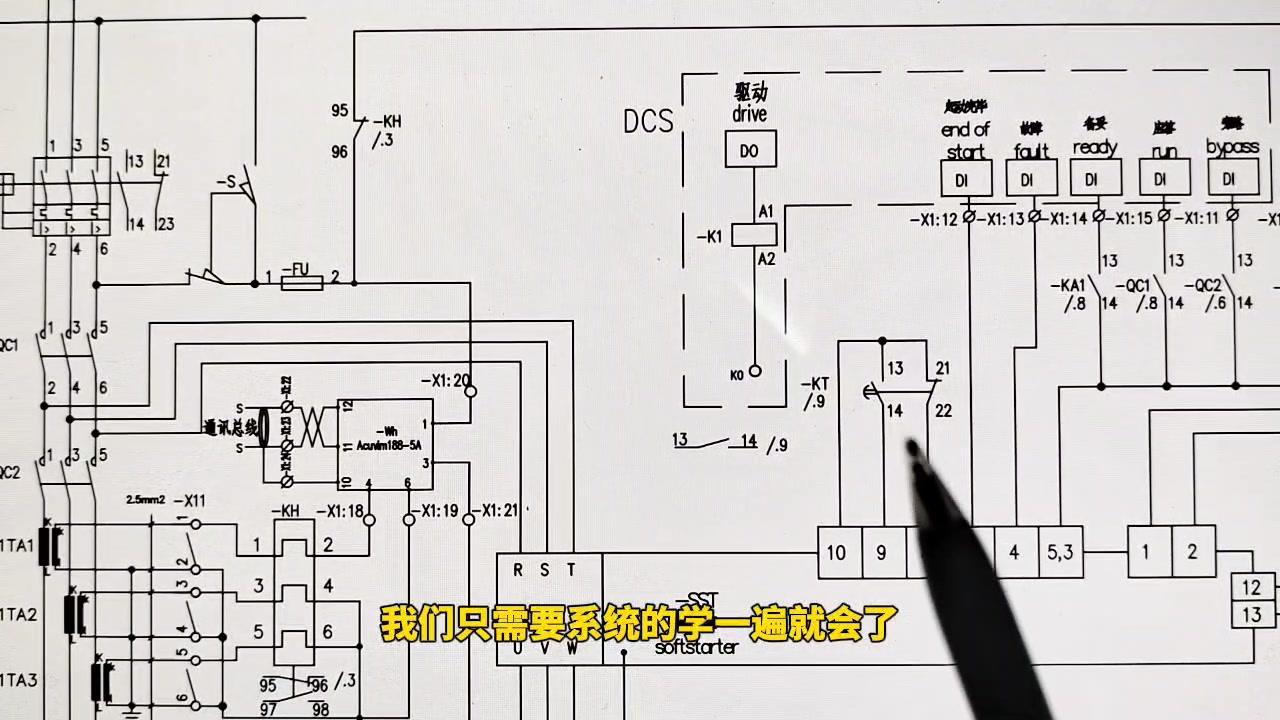

💡想要学习如何看懂电气原理图，提高自己电工技能的朋友，可以点击视频下方的这个视频课程，我们只需要系统的学一遍就会了。
