不走AM内卷老路！雷曼光电玻璃基PM式Micro LED小批量试产，量产破局逻辑清晰

当前Micro LED规模化落地始终受制于巨量转移难度、基板缺陷、AM有源驱动高成本低良率等难题，行业多数企业扎堆攻坚AM架构路线，雷曼光电另辟蹊径，推出PM无源驱动+高精度玻璃基方案，现已实现面板小批量试产，第四代中试线同步加速建设，走出差异化量产捷径。

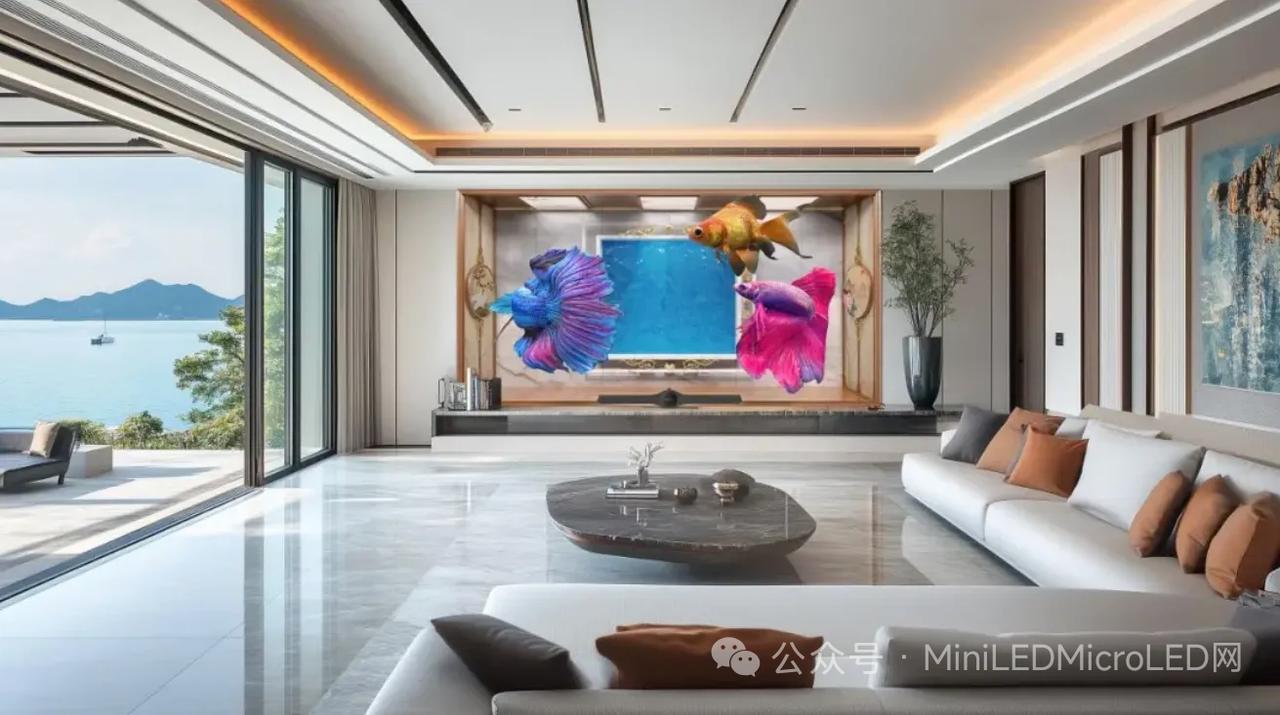

行业普遍将AM有源驱动视作Micro LED终极技术方向，该方案需要在基板制备高密度TFT薄膜晶体管阵列，像素独立控制画质上限更高，但工艺门槛极高、设备投入巨大，大面积面板良率难以提升，长期制约商用节奏。雷曼反其道选择PM无源驱动架构，更适配135寸以上商用大屏、家用巨幕场景。PM无需复杂TFT制备工序，电路结构精简，大幅压缩研发投入与制造成本；搭配专属驱动算法与屏幕拼接校正技术，画质表现可满足高端显示需求，在超大尺寸赛道具备极强性价比优势，快速打通产业化堵点。

基板层面，传统PCB基板早已遇上性能瓶颈。PCB极限线宽线距仅50微米，难以适配微米级芯片高密度排布，极易出现线路断路、短路问题；同时PCB热膨胀系数偏高，大屏长时间工作发热易造成基板翘曲，引发芯片偏移失效。雷曼改用高精度玻璃基板，线路精细度可达12微米，可容纳更小间距Micro LED芯片，消除颗粒感；玻璃热稳定性、平面度、散热能力全面占优，从底层解决大屏形变、散热不佳痛点，大幅提升产品可靠性与良率。

回溯布局节奏，公司早在2023年便联合沃格光电推出该路线首款原型屏，历经迭代打磨完成小批量试制验证。不同于行业一味追求技术理论最优，雷曼立足产业化落地思维，用成熟PM架构降驱动门槛，用玻璃基板解决PCB固有缺陷，精准破解Micro LED量产两大核心痛点。

随着第四代中试线持续推进，这套本土化差异化方案有望率先实现超大尺寸Micro LED规模化放量，冲击高端商用大屏市场格局，为全球Micro LED产业化提供一条低成本、高可行性的全新路径。
