技术巡猎 比亚迪 一种连杆机构、舱门机构、无人机及车辆---又是车载无人机……无人机要和车高度融合，会牵出一堆机械问题，舱门的开闭，开合时占多少空间，用多大的电机，机构重量，长期使用会不会松散和异响，等等等。无人机的起降，工程上有很多课题。

舱门机构能不能稳定、轻巧地完成动作非常关键。这就是这份专利处理的，目前的车载舱门开闭机构存在驱动功率较大的问题，进而会让整个机构的成本和重量变大。

迪子没有选择单纯上更大的驱动件，而是把问题拆回连杆机构本身。方案里有支座、第一连杆和弹性件。第一连杆能相对支座在第一位置和第二位置之间转动，弹性件连接在支座和第一连杆之间。关键点在于，第一连杆位于第一位置时，弹性件对它施加向第二位置的助力；第一连杆位于第二位置时，弹性件又对它施加向第一位置的助力。

这就不是普通的“加一根弹簧”。

它在机构动作的两个端点之间安排了一套借力关系。舱门从一个状态切到另一个状态，驱动件不必全程硬推；弹性件在合适的位置帮一把，驱动件需要承担的峰值力就有机会下降。这样一来，驱动功率、驱动件体积、机构成本和重量就被放到同一条链路里处理。

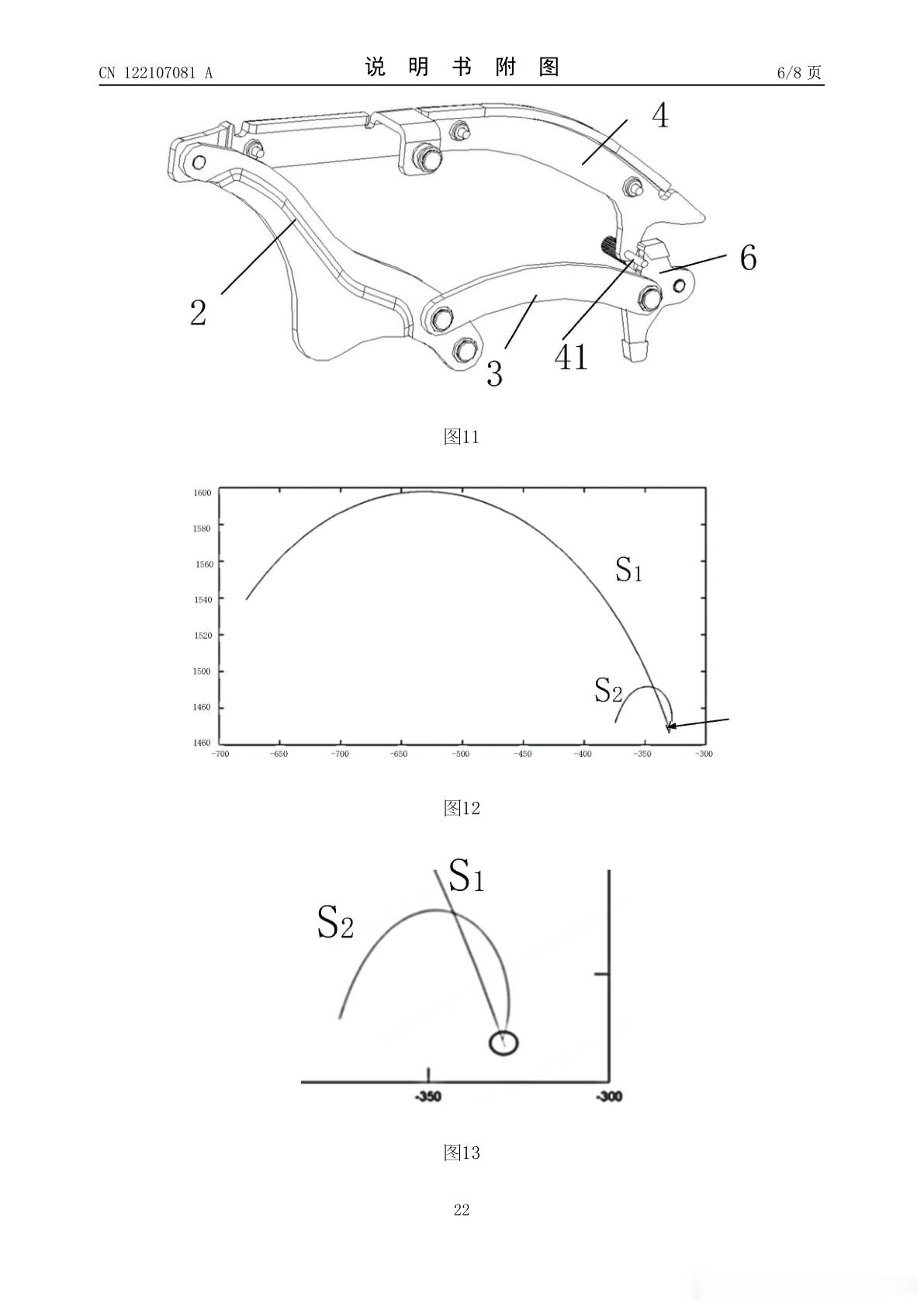

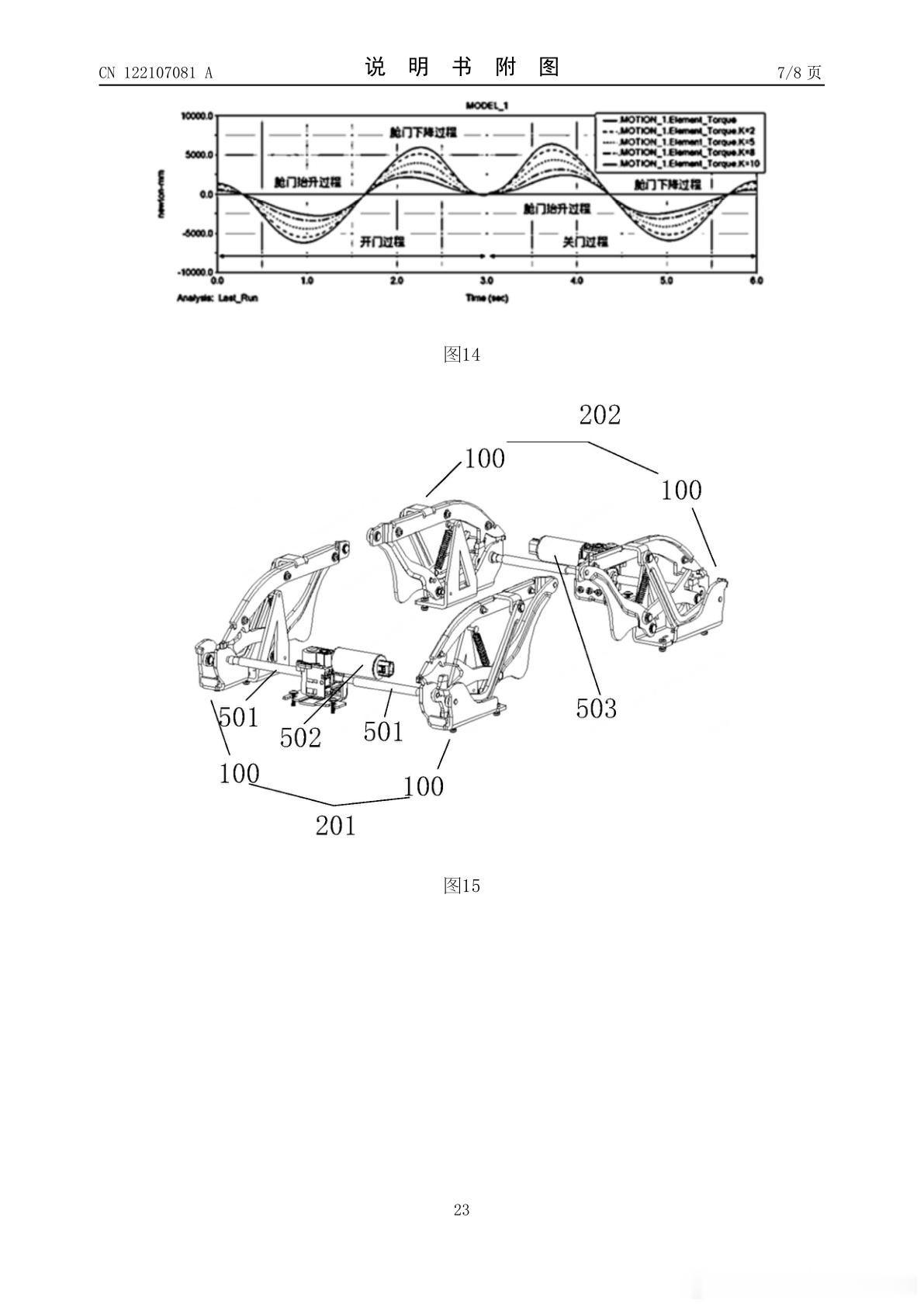

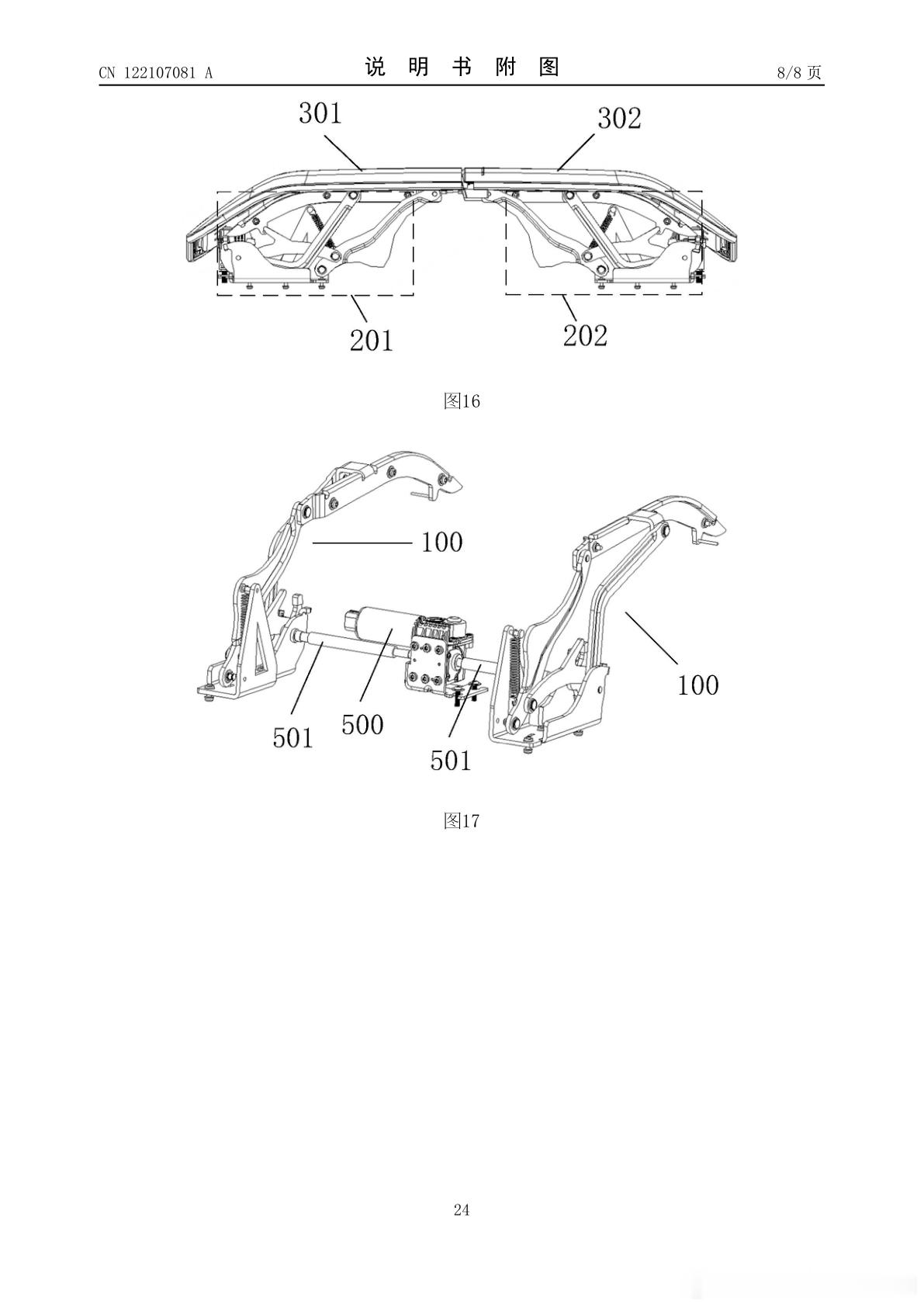

专利里后面还写了第二连杆、第三连杆、第四连杆，以及限位部、柔性层、传动件这些结构。这里其实就是在处理开闭机构最现实的几个问题，力的传递，角度的变化，端点的限位，碰到端点时怎么减少刚性冲击。

在车载无人机场景里，这类机构的价值在于它要让小空间里的动作更可靠。车上的舱门不像家里的柜门，能慢一点、响一点也无所谓。它要面对车身姿态、振动、灰尘、温度、雨水和反复开合，还要尽量实现减重。

这里还有一层细节。舱门机构通常最怕两个状态：一个是刚开始动作时推不动，另一个是快到终点时碰撞非常生硬。前者会迫使驱动件做大，后者会带来噪音、磨损和观感上的廉价感。弹性件如果只在单一方向助力，可能只解决一半问题；这份专利把第一位置和第二位置都写进助力关系里，本质上是在让开和关两个方向都获得力学补偿。

限位部和柔性层也值得放到这个关系里去琢磨。它们处理的是“运动到位以后如何停止”。小机构最容易被忽视的，就是端点稳定性。端点如果靠硬碰硬解决，长期使用里就会有异响和磨损；端点如果没有足够压紧力，舱门又可能在车辆振动中产生松动。

所以这类结构看似琐碎，实际上是在给可动部件补长期可靠性。
