华为最近放出的逻辑折叠技术，可不是给芯片盖“复式楼”那么简单，这招直接让半导体行业的老规矩摩尔定律，迎来了个会“缩骨功”的新对手。

先说说为啥这技术现在这么火。过去几十年，芯片行业都被摩尔定律管得服服帖帖，每18个月晶体管数量翻一番，性能蹭蹭涨，手机电脑越做越薄。

可现在这定律快成“老顽固”了，晶体管都快小到原子级别，量子隧穿跟漏电问题让工程师头都大了，再加上EUV光刻机动不动就几百亿美元，造芯片跟烧钱似的，回报还越来越少。

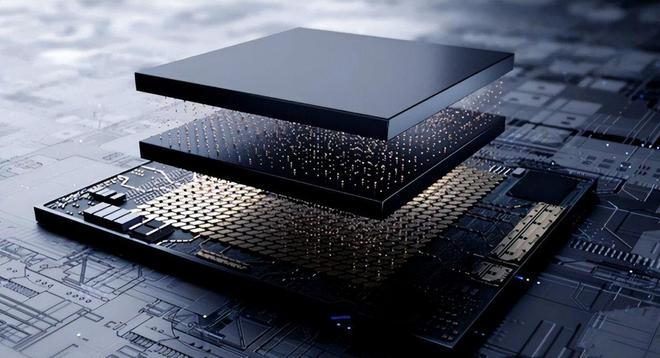

重点来了，逻辑折叠到底是啥？普通3D封装是把做好的芯片摞一起，比如GPU和显存贴贴，像把几栋平房堆成小楼。

但逻辑折叠是在设计时就把单颗芯片的电路从“平层”改成“跃层”，相当于把一层办公楼拆成上下两层，还打通了楼梯，让信号不用绕远路。

这么一改，晶体管密度能提一大截，RC延迟还能降，用成熟工艺就能跑出先进制程的速度，简直是“没钱买豪车，却把家用车改成了赛车”。

但这“跃层”也不是想盖就盖的。最大的麻烦就是散热，传统芯片热流密度30-50瓦/平方厘米，逻辑折叠后能飙到500-1000瓦/平方厘米，局部热点能到150℃，芯片里直接开“火锅派对”。

更头疼的是不同材料热胀冷缩不一样，搞不好就开裂脱焊。现在行业用石墨烯复合材料、液态金属这些“导热神器”，最好的铟基金属导热系数能破80瓦/米・开尔文，可惜这些材料大多被日德企业攥着，咱得赶紧搞国产化适配。

还有个容易被误解的点：五年内实现等效1.4纳米，不是说华为造出了1.4纳米芯片，更不是搞定了EUV光刻机。

这是“性能等效”，就像用1080p屏幕通过算法跑出4K效果，不是真有4K面板。华为的“韬定律”是换了个赛道，不靠缩小尺寸，而是靠系统优化压缩信号延迟，在成熟制程上追先进性能。

这条路也不好走，EDA工具得重做，混合键合要保证可靠性，良品率和成本更是大挑战。但这技术的意义在于，它证明后摩尔时代，芯片性能提升不是只有“变小”一条路。
