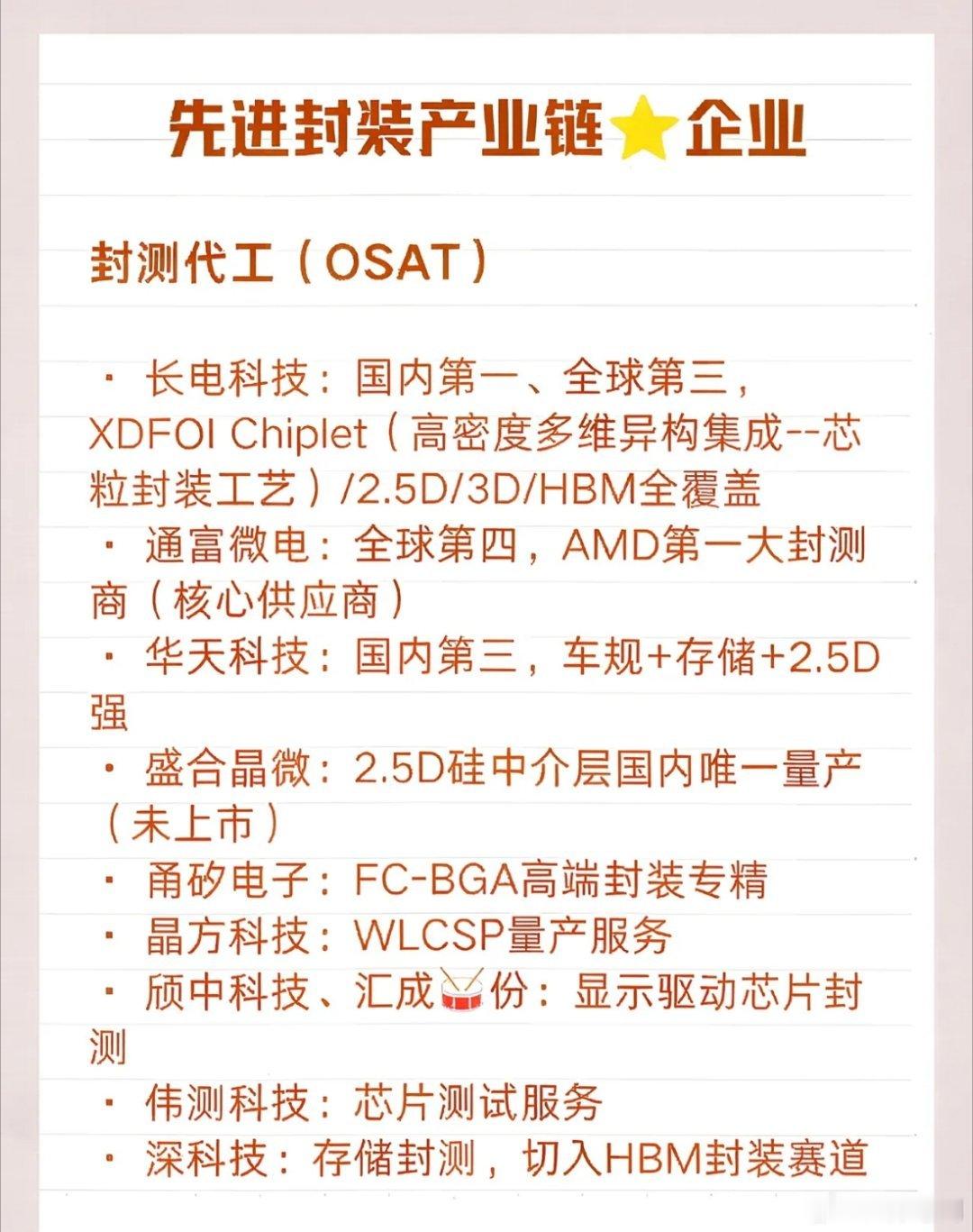

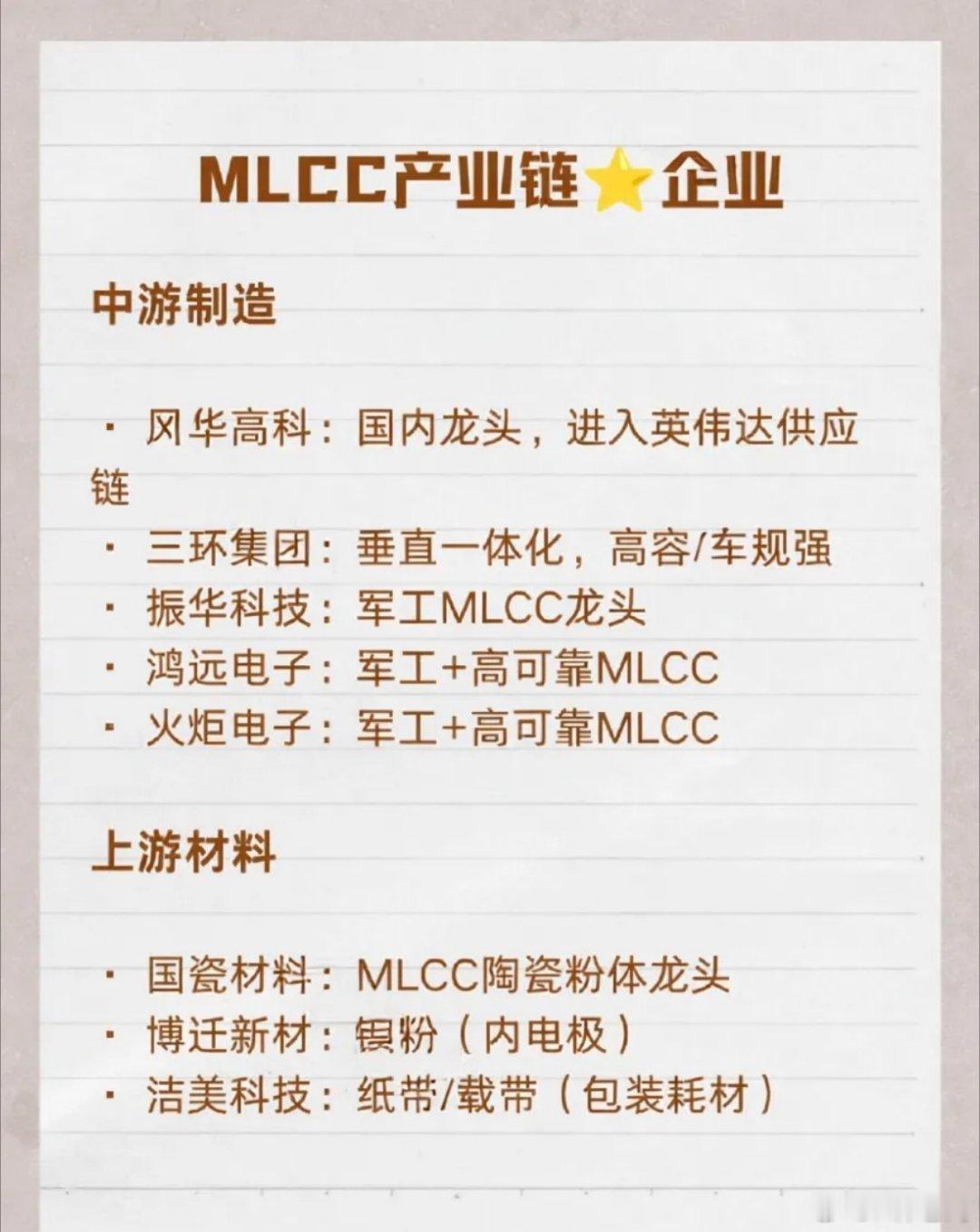

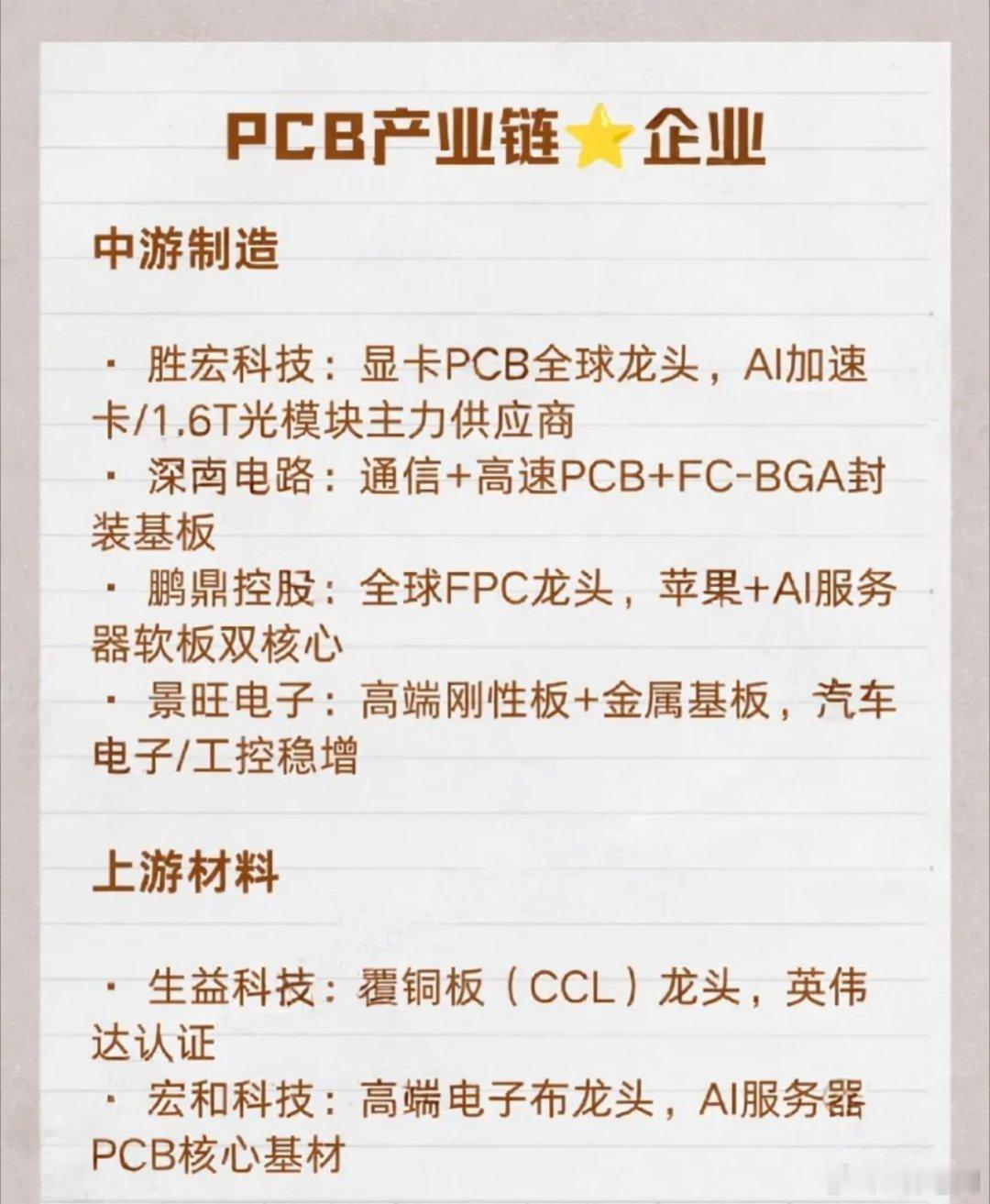

PCB&MLCC&先进封装产业链⭐企业合集|||PCB MLCC 先进封装在AI服务器等高端应用中协同工作，缺一不可。一、概念解释1.PCB（印制电路板）：承载所有芯片和元器件的底座，负责提供电气连接和机械支撑。所有芯片和MLCC最终都要贴装在PCB上。它关注层数、材料（如高频高速覆铜板）和制造精度。2.MLCC（多层陶瓷电容器）：核心的被动元件，主要作用是滤波、稳压和去耦，为芯片提供稳定纯净的电流。由于一颗高端CPU周边需要数百到上千颗MLCC，它的关键在于容量、耐压和小型化。3.先进封装：将一颗或多颗芯片（如CPU、GPU、HBM内存）紧密集成在一个封装内的后端制造技术。它能大幅缩短芯片间距离，提升带宽并降低功耗。相比传统封装，它关注的是芯片间的互联密度、散热和整体系统性能。二、三者如何协同工作（以AI加速卡为例）整个系统从微观到宏观是这样集成的：1. 芯片内部：通过先进封装将AI芯片与HBM高带宽内存连接成一颗集成芯片（Chiplet整合）。2. 芯片外部：在先进封装基板（高端的PCB）上，紧贴芯片放置数十到数百颗小尺寸、高性能的MLCC，为瞬态大电流供电提供稳定滤波，保证信号完整性。3. 系统层面：最终将这颗集成了封装、芯片和MLCC的模组，焊接到PCB主板上，同时主板还会额外部署大量大尺寸MLCC和电源管理电路。三、技术趋势上的交集随着芯片复杂度提升，三者的界限正在模糊：1.PCB与先进封装：封装基板（FC-BGA）本质是最精密、最昂贵的PCB。高端PCB厂商正进军IC载板领域。2.MLCC与先进封装：为给芯片供电，超小型MLCC可直接集成在封装基板内，形成“埋入式”电容，更靠近核心。3.PCB与MLCC：高端AI服务器对信号完整性要求极高，PCB设计布线时，必须紧密结合MLCC的精确布局和选型来优化。行业研究[话题]MLCC[话题]PCB[话题]先进封装[话题]电子元器件[话题]行业分析[话题]封装基板[话题]单一品类研究之神[话题]产业发展趋势[话题]AI硬件[话题]
