朱泥壶“褶皱”三大原因？
很多壶友刚入门时，都听过一句老话叫“无皱不朱”。这导致不少人拿到一把光滑的朱泥壶，第一反应就是：这是不是假的？
其实，朱泥的“皱”不皱，不是判断真假的唯一标准。它更像是一场泥料、工艺与火焰三方博弈后的结果。今天咱们就掰开揉碎了聊聊，到底什么在左右朱泥的褶皱。
一、泥料是“底子”
首先得明确一点，朱泥确实是红泥大类的一种，但它的致密度和收缩率要高得多。为什么有的朱泥皱得厉害，有的却相对平滑？
第一是含砂量。黄龙山的朱泥往往比小煤窑的更“平静”，原因就是砂多。好理解，就像水泥里掺了沙子，有了骨架支撑，它干缩开裂的风险自然就小了。第二是颗粒粗细。目数小，颗粒就粗，泥料粒子间留有空隙，能在制作时悄悄释放应力；要是目数极高，泥料像面粉一样细腻，拍打时积累的劲没地方去，烧出来就容易起皱。第三，很多人会忽略真空炼泥这一步。机器抽走空气的同时，也把泥料压得过分紧实，一进窑炉，它反而“弹”得更厉害，褶皱更多。最后，含铁量是个硬指标，越红的朱泥，铁质越重，收缩越剧烈，像石黄这种极品料，烧成的褶皱几乎是必然的。
二、工艺是“推手”
匠人的手，决定了应力的去留。
全手工拍打成型，力是由外向内一层层累积在坯体表面的，应力大，自然就容易皱。相比之下，半手工靠模具搪坯，力更均匀，壶就更光洁。如果你看到壶身有横向的圈状纹路，那是“车一刀”留下的刀痕，这种被迫的规整，也是一种特殊的“工艺皱”。另外，厚胎比薄胎容易皱，因为壁太厚，内部的张力很难在入窑前彻底释放。壶型也有讲究，像思亭、仿古这类壶肩壶颈有明显内收弧度的器型，结构转折处就是应力最爱聚集的地方，褶皱往往从这里开始。
三、烧成是“闯关”
前面做得再好，火烧不好也白搭。最要命的两个错误：一是没干透就进窑，壶身残留的水分瞬间汽化，那种剧烈的收缩，足以让壶面目全非。二是升温太猛，就像冬天往冰冷的玻璃杯里猛灌开水，内外壁温差和收缩率不一致，再好的泥巴也得皱给你看。有经验的师傅会强调“明针”功夫，用工具反复刮压，把表面应力大的地方分散开，这是最后一道物理保险。

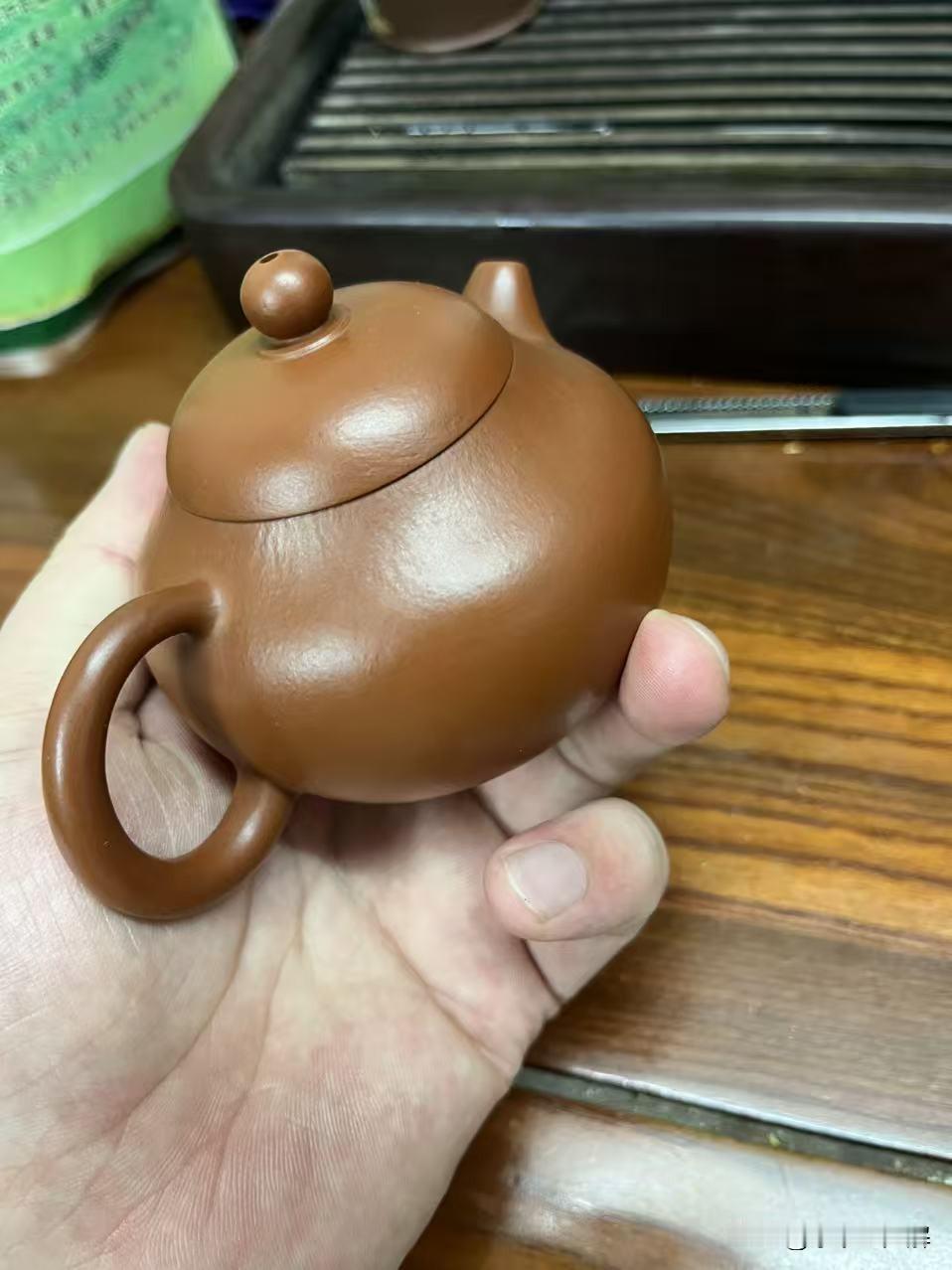

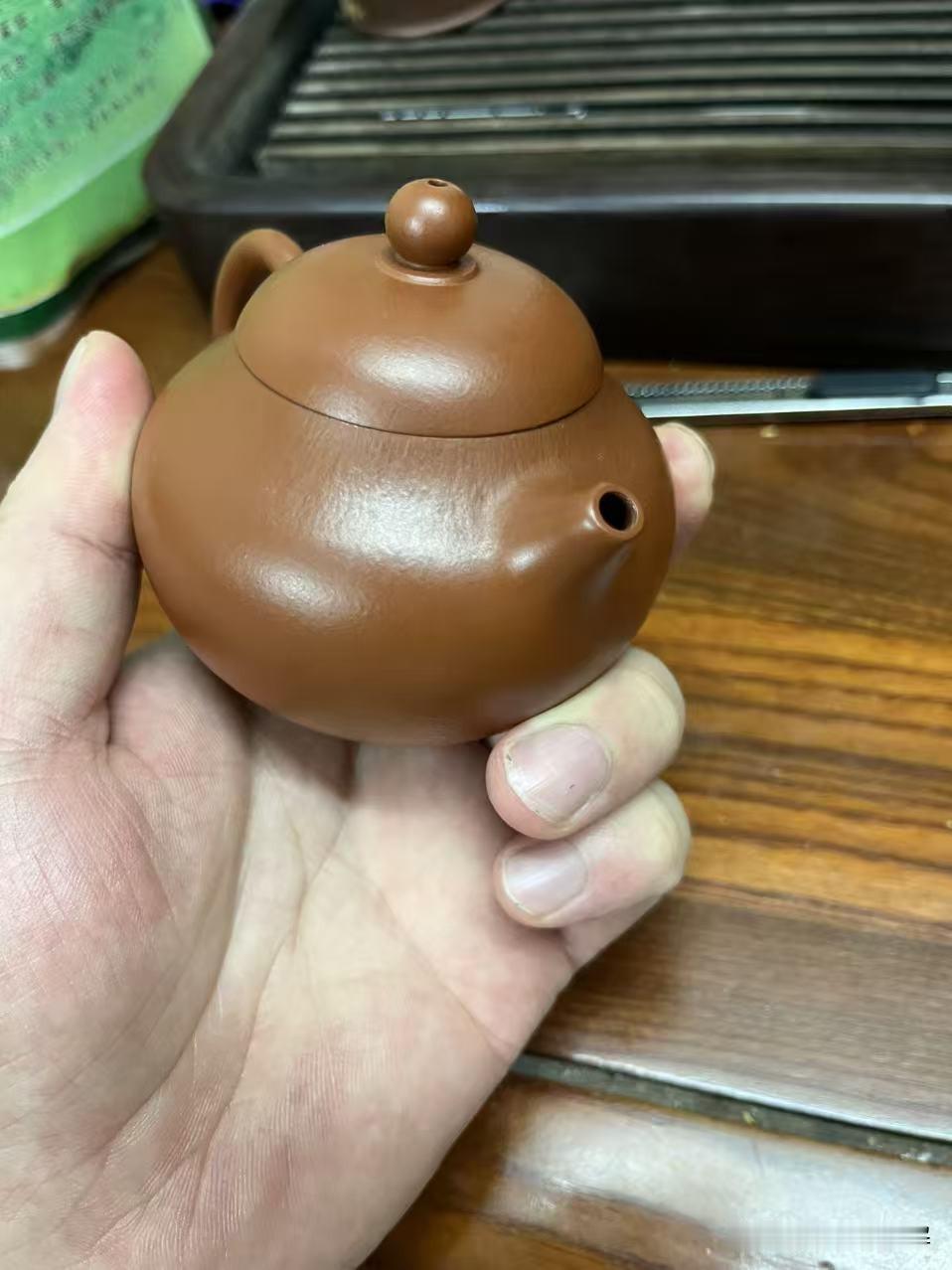

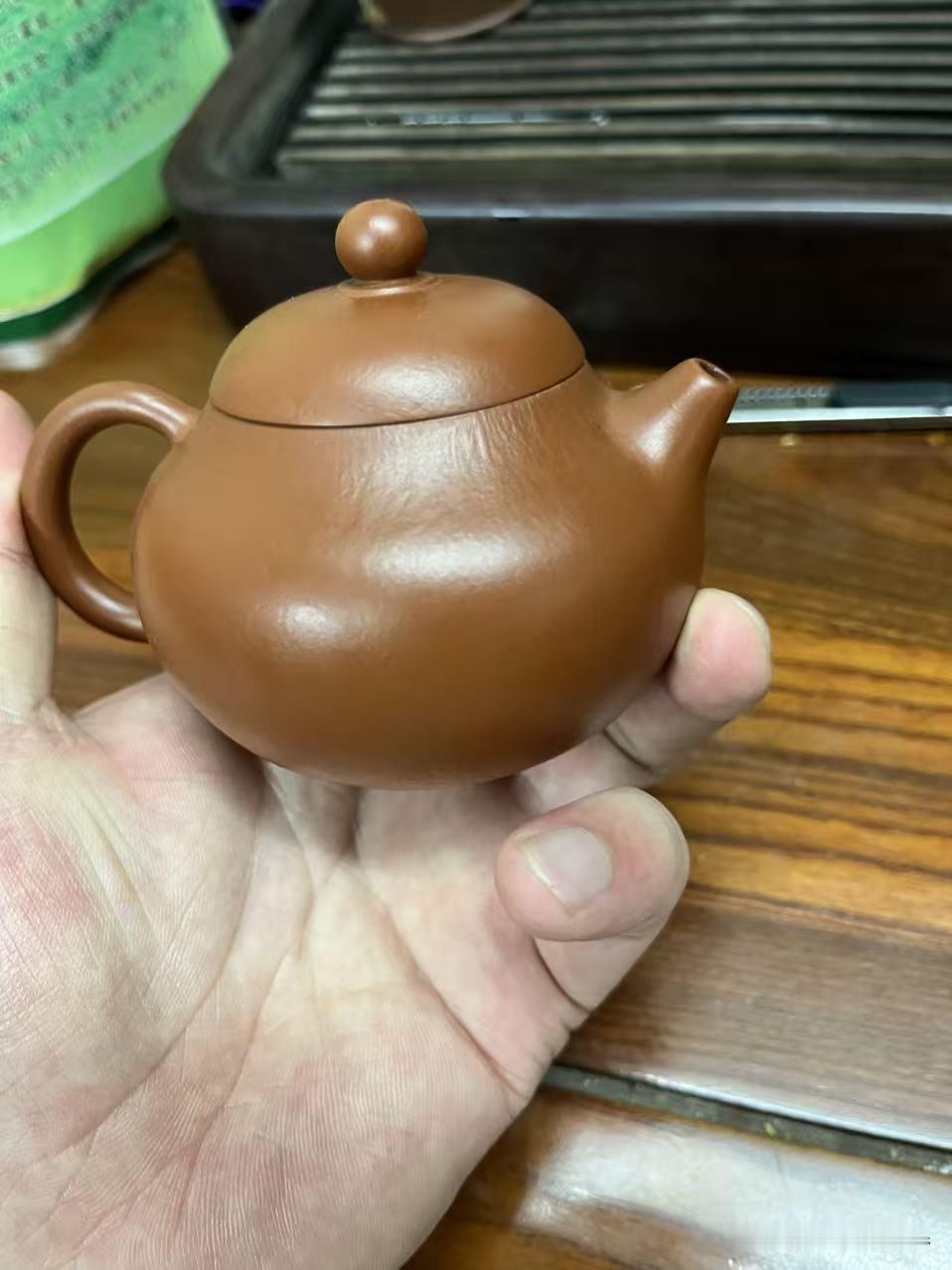

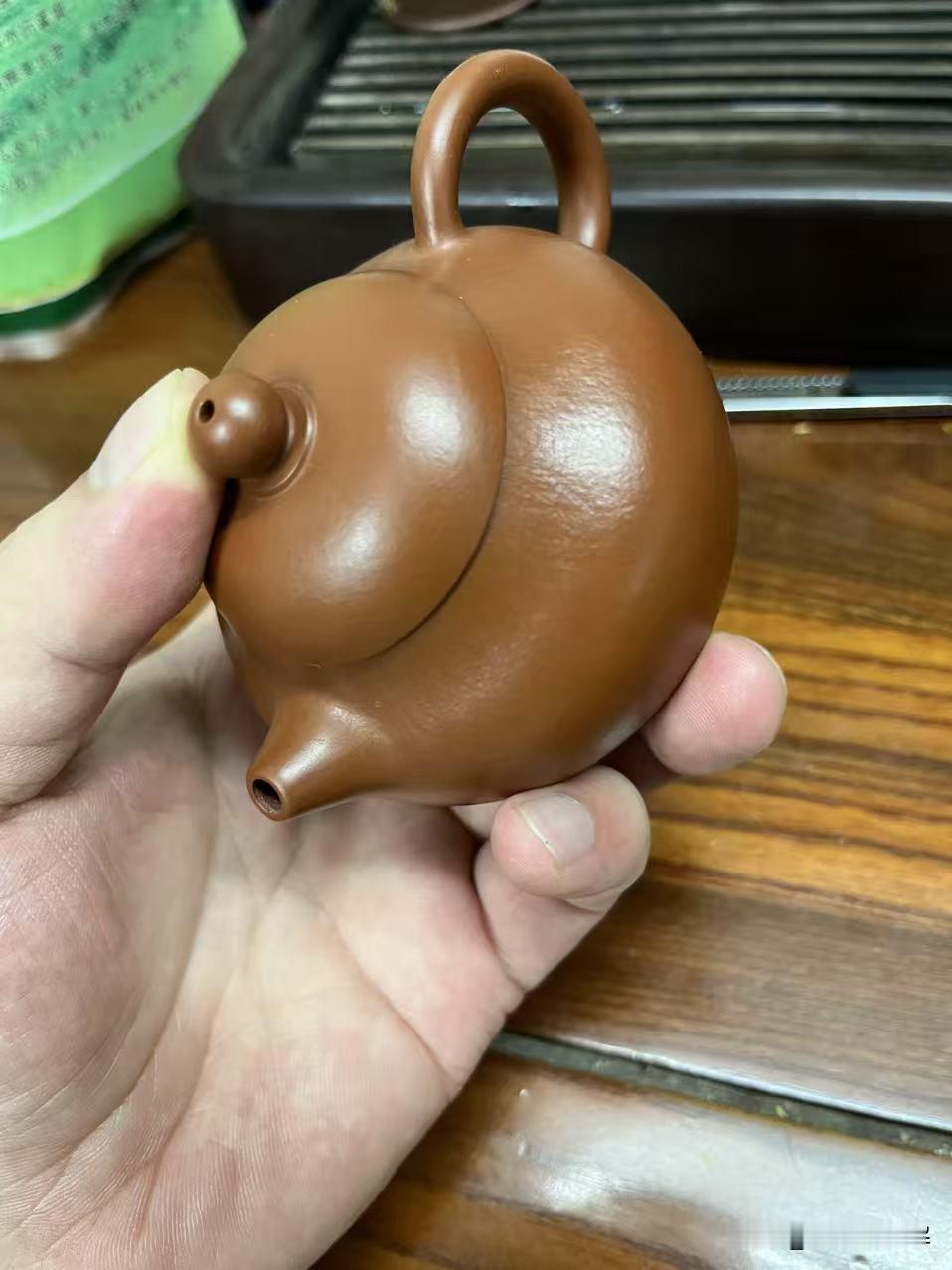

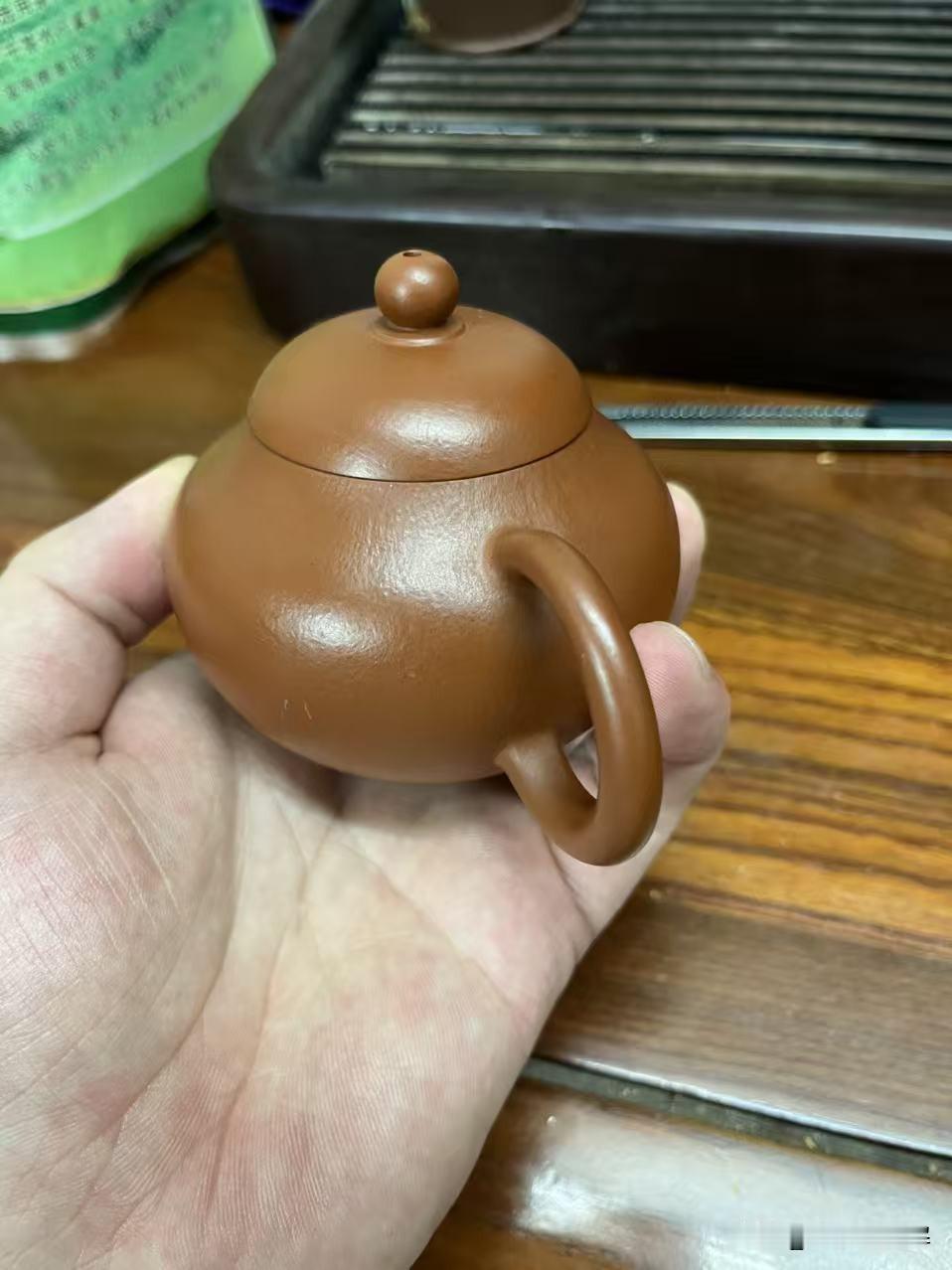

说到底，褶皱不是瑕疵，而是泥巴和火焰留下的独特指纹。你偏爱哪种？是追慕古拙的纹理，还是钟情光滑的温润？
