导语
在激光加工、医疗成像、国防光学等高功率应用场景，光学镀膜往往是系统性能的“最薄弱环节”。一层看不见的薄膜，可能在毫秒内因微小缺陷导致整套光路瘫痪。下面把高功率光学镀膜的关键技术要点系统化，帮助光学工程师快速定位风险、选对材料、把握制程，从而让高功率激光“稳如泰山”。
适读人群：激光系统设计师、光学研发工程师、光学元件采购与质量检测人员。
一、为何高功率镀膜如此关键？
1.系统性能的“限幅器
在高功率激光系统中，最常见的失效模式是镀膜内部或界面的吸收缺陷。这些缺陷把激光能量转化为热，导致局部熔化或热应力破坏，从而瞬间失效。
2.两大失效形态
• 灾难性熔化：吸收点产生热量，引发瞬间熔融，往往一次性毁掉整个光学元件。
• 等离子体烧蚀：1‑5 µm 未氧化金属结节在高辐射下形成等离子体。虽然有时可以通过“等离子体烧”清除结节，但过程仍会削弱光学性能并留下潜在缺陷。
3.没有统一的功率阈值
高功率系统的判定标准是“是否会损伤任何已镀层”。阈值受激光波长、脉宽、光束模式、入射角以及光斑大小等多因素共同决定，无法用单一数字概括。

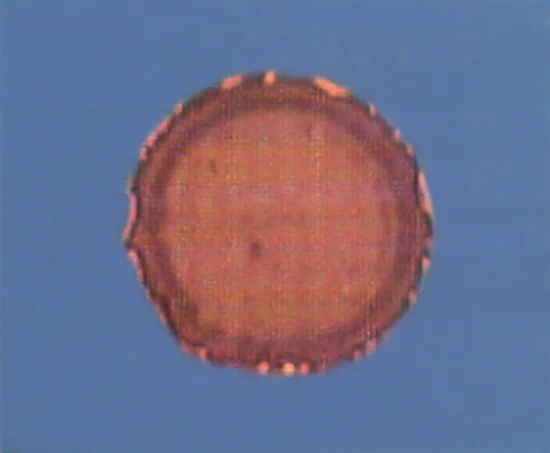

图1a: 在使用 11.77 J/cm的20ns 脉冲（光源波长为 1064nm）时因流程控制不佳而产生的镀膜故障
图1b: 在使用12.92 J/cm的20ns 脉冲（光源波长为 1064nm）时因流程控制不佳而产生的镀膜故障
图1c: 在使用14.3 J/cm的20ns 脉冲（光源波长为 1064nm）时因流程控制不佳而产生的镀膜故障

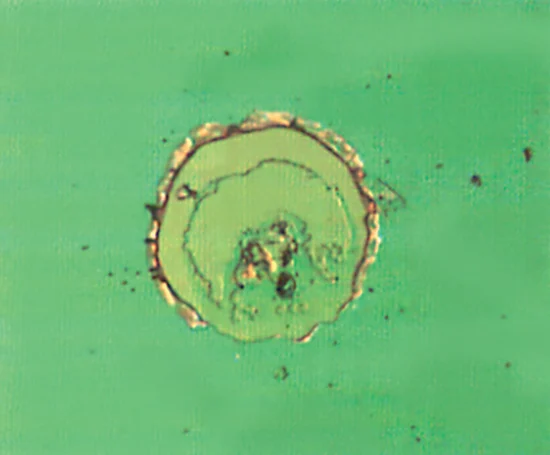

图1d: 在使用 73.3 J/cm的光源时因镀膜缺陷而产生的镀膜故障
二、生产高功率镀膜的关键环节
1.基片准备（Substrate Preparation）
• 极致清洁：有机残留或微粒在激光照射时会成为吸收点，必须在进入真空腔前完成表面、亚表面、洁净度的全链条控制。
• 划痕/凹坑指标：高功率光学元件常要求≤20‑10或10‑5的划痕‑凹坑值，越低越能抵御热应力。
2.洁净环境
• 在ISO 5‑6洁净室内操作，使用不含硅油的无绒擦拭布。
• 超纯甲醇、异丙醇或丙酮进行多次漂洗，随后使用超声波清洗去除残留的抛光化合物。
• 最后进行拖拭（high‑shear drag‑wipe），在强剪切力的作用下把残余污染彻底带走。
3.材料选型
• 低吸收金属氧化物是高功率镀膜的首选。低折射率层常用二氧化硅（SiO₂），高折射率层则可选二氧化钛（TiO₂）、二氧化钽（Ta₂O₅）、二氧化锆（ZrO₂）、二氧化铪（HfO₂），以及氧化钪、氧化铌等。
• 波段匹配：不同波段（UV、VIS‑NIR）需要对应的材料，以免本征吸收导致阈值下降。
4.镀层设计
• 通过调节层厚、均化电场强度（EFI），把高强度电场从层间界面迁移至薄膜内部，可显著提升激光损伤阈值（LIDT）。
• 典型做法是对最靠近空气侧的四层进行厚度微调，使电场峰值分布更平滑，从而降低局部场强集中。

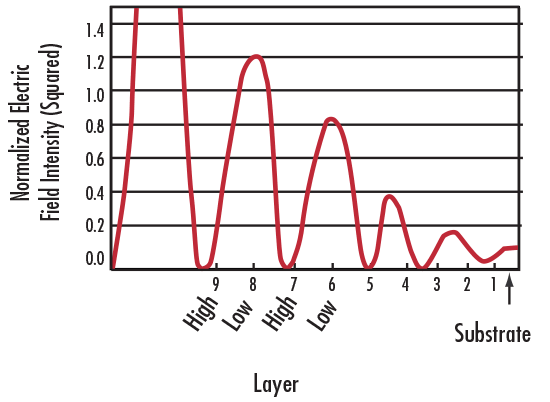

图2a: 九层堆叠设计中各层 EFI 的比较
图2b: 九层堆叠设计中各层 EFI 的比较，已优化层厚度以降低 EFI
5.镀膜方法

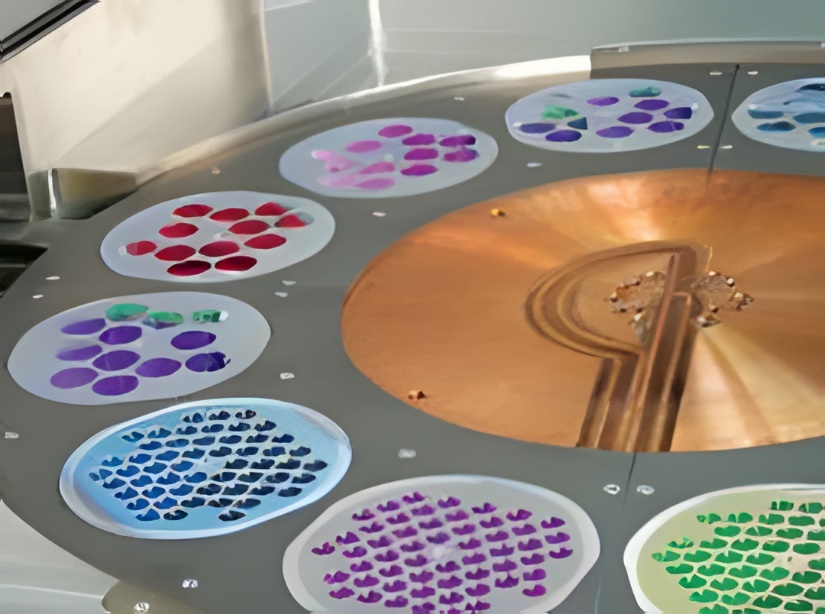

图3: 采用离子辅助沉积 (IAD) 技术的蒸镀室
6.过程控制
• 沉积速率、基片温度、氧分压直接决定薄膜的化学计量与结构完整性。
• 电子枪扫掠影响粒子溅射与颗粒形成，进而决定镀层的散射与损伤阈值。
• 对于高功率镀膜，必须在实时监测的基础上进行闭环反馈（如光谱椭圆仪、原位薄膜厚度计）以保证每层的厚度与折射率符合设计。
三、高功率镀膜的检测与认证
1.损伤阈值测试（Damage Threshold Test）
• 测试原理：将激光功率逐步提升，直至出现可见损伤或光学性能下降。
•评价方式：记录损伤起始的能量密度（J/cm²）和对应的脉宽、光斑大小。实际图像（如“裂纹、熔化、等离子体痕迹”）是评估过程的重要依据。
2.耐久性认证（Durability Certification）
• 按照客户或行业规范，在固定脉宽、重复频率、光斑直径、入射角等条件下进行长时间照射，确认镀层在整个使用寿命内保持预定的光学参数（透射率/反射率、相位误差等）。
3.影响LIDT的关键因素（摘录）
四、选对合作伙伴，省时省力
• 全流程定制：从基片打磨、洁净处理、材料筛选到 IAD/IBS/APRS 薄膜沉积，一站式交付，避免多家供应链的协调成本。
• 经验丰富的测试实验室：配备标准化的损伤阈值与耐久性认证体系，帮助快速验证设计并提供《测试报告》。
• 技术支持与案例库：丰富的高功率激光应用案例，可帮助工程师快速定位最佳方案，缩短研发周期。
【行动号召】想获取更详细的高功率镀膜方案？立即扫描二维码联系客服，免费获取技术咨询、样片报价以及定制化设计建议！
结语
高功率光学镀膜的“复杂性”并非不可逾越——只要抓住基片洁净、材料选型、层结构设计、工艺控制四大关键，并配合严格的损伤阈值测试，就能让激光系统在极端条件下保持“稳如磐石”。让我们携手，以专业细节为高功率项目保驾护航。
