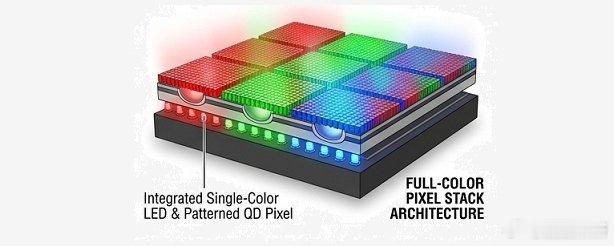

美国专利商标局本周公布Apple获得的一项专利，其中介绍了一种全新显示架构：将单色无机LED阵列（专利示例中为蓝色）与图案化量子点层、集成反射器相结合，以此实现全色彩像素显示。

该方案无需分别制备红、绿、蓝三种微型发光二极管，每个像素均以同款蓝色发光源为基础。红色、绿色子像素通过叠加量子点薄膜，将蓝光下转换为对应目标色彩；同时，每个量子点单元周边设置反射器结构，回收原本会损耗的光线。

这项技术旨在为后续iPhone、iPad、iMac及独立显示器产品提升亮度、色彩纯度与量产良率，同时规避带彩色滤光片的白色OLED、传统RGB微型LED在发光效率和分辨率上的部分局限。

该技术核心并非普通的量子点OLED，而是Apple自研的微型LED衍生方案，官方定义为带光源与量子点的显示技术。

像素阵列中全部采用无机蓝色LED：红色子像素在蓝色LED上方铺设红色量子点层实现光色转换，绿色子像素则搭配绿色量子点层完成同样原理；蓝色子像素可直接发光，也可增设扩散层调校发光角度。

关键设计在于：每处量子点区域都设有带侧壁的反射层，包裹量子点材质。反射器会将散射的蓝色光子重新反射穿过量子点层，并把转换后的红、绿光导向观看者视角，大幅提升整体光学发光效率。

Apple在专利中详述了多种优化结构设计：其中一种实施例里，反射器紧密贴合LED与量子点堆叠结构的侧面；另有设计刻意在LED与反射器侧壁之间预留空隙，空隙可填充额外量子点材料或扩散层，让蓝光在侧向散失前有更多机会被吸收并重新发光。

专利文件还展示了在平坦化层或遮光掩膜层开设沟槽的结构：蓝色LED置于沟槽底部，量子点与反射器构筑于沟槽内部，顶部还可叠加彩色滤光片，进一步提升色彩纯净度。还有一种衍生方案将蓝色LED替换为紫外LED，依靠红、绿、蓝三色量子点实现三原色发光。

按照iPhone、iPad的像素密度，量产纯RGB三色微型LED仍存在不小难题：需分别分拣安置三种色彩芯片，不仅量产良率下滑，转移制造成本也大幅攀升。

而仅采用蓝色微型LED的设计，将外延生长与巨量转移工艺简化为单一材质体系，这类材质历来具备更高发光效率与更长使用寿命。量子点层可通过喷墨印刷或光刻图案化工艺制备，在子像素层级完成光色转换。

周边反射器则解决了量子点技术的核心短板——发光无方向性、蓝光吸收不彻底。光线回收机制既能提升屏幕亮度，还可降低蓝光驱动电流消耗，有助于高像素密度移动设备控制功耗、减少屏幕烧屏现象。

专利还提出可在LED与量子点层之间增设电极，并在LED外围加装第二层反射器，进一步约束光路走向。

由于整套架构基于无机发光材料，可规避OLED堆叠结构的老化速率差异，杜绝有机材质带来的烧屏风险。

应用在iMac和Pro Display XDR大尺寸设备上时，该架构能实现全屏高亮度、广色域Rec.2020色彩覆盖，且不会像彩色滤光片方案那样产生额外功耗损耗；应用在iPhone、iPad上时，屏幕堆叠厚度可比串联式白色OLED更轻薄，且在460像素密度及以上规格下有望实现更高开口率。

量子点层铺设在LED阵列上方透明/遮光层的沟槽内，每条沟槽均配有反射侧壁，部分设计还会在LED底部增设底层反射器。

专利设计中，蓝色像素可省去反射结构，实现光线广角发散；红、绿色像素则依靠反射器强化光色转换效率。蓝色子像素可用扩散层替代量子点层，也可在LED周边填充扩散材质，打散光路角度、提升画面均匀度。彩色滤光片为可选配置，加装在各量子点单元上方，可抑制残余蓝光漏光，精准收拢三原色色域范围。

Apple目前已在iPad Pro采用串联式蓝色白色OLED加彩色滤光片的方案，同时也在评估量子点OLED大屏技术。

本次专利披露，意味着Apple同步布局了微型LED技术路线：保留无机LED高亮度、长寿命、快响应的固有优势，改用印刷式量子点实现全彩显示，替代传统RGB三色芯片巨量转移工艺。

若蓝色微型LED的量产良率与发光效率持续优化，这套显示架构可下放适配Apple Watch至iMac全产品线。相比现有白色OLED屏幕，亮度与色彩精准度更优；相比Mini-LED液晶屏幕，机身堆叠更轻薄；相比原生RGB微型LED，量产制造难度大幅降低。
