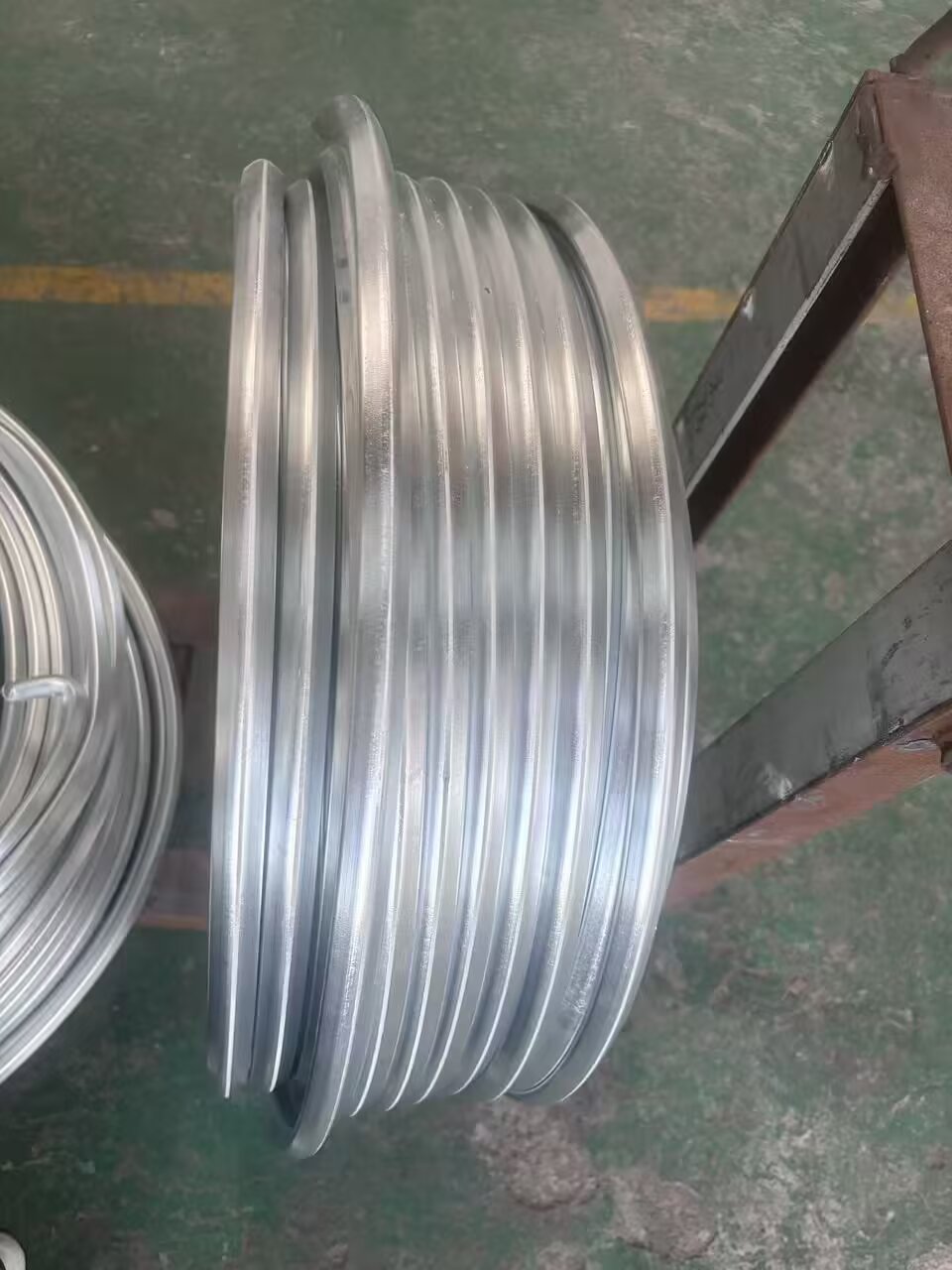

一、锌带、镁带、铝带阳极的 “带状优势” 分别体现

（一）锌带阳极：均衡稳定的 “通用型带状优势”

电流分布极均匀：带状形态使阳极与被保护体（如管道）接触距离一致，输出电流沿管道轴向均匀分布，无局部过保护或欠保护，尤其适配长距离线性构件（管道、电缆）。

安装适应性强：柔性可弯曲，能紧贴管道表面或随地形铺设，可缠绕、蛇形布置，适配复杂路由（如弯头、三通、穿越段），无需大面积开挖，施工效率高。

腐蚀产物易脱落：锌阳极腐蚀产物（氧化锌、氢氧化锌）质地疏松，易从阳极表面脱落，不会形成致密钝化膜阻碍电流输出，长期输出稳定性好。

安全性高：开路电位适中（-1.05V，CSE），对钢质构件的驱动电压温和，不会因电位过负导致被保护体氢脆，可直接用于高强度钢、薄壁管道等敏感材质。

寿命预测精准：电化学当量稳定，消耗速率均匀（约 0.008kg/A・a），理论寿命与实际寿命偏差小，便于工程设计时精准核算更换周期。

（二）镁带阳极：高驱动电压的 “高阻环境优势”

驱动能力突出：开路电位最负（-1.55V，CSE），对钢的驱动电压达0.5V以上，在高电阻率土壤（如干旱地区、岩石土壤）或不良接触环境中，仍能快速建立有效保护电位，解决 “电流送不出去” 的问题。

柔性适配局部强化：带状形态可针对性铺设于保护薄弱区域（如管道接口、防腐层破损点），形成局部高密度电流区，快速修复保护缺陷，无需整体更换阳极系统。

无外加电源依赖：相较于强制电流系统，镁带阳极无需供电设备，适合偏远无电区域的局部保护（如山区管道分支、小型储罐），且铺设后无需额外运维。

启动速度快：活化性能好，与土壤 /电解质接触后可立即输出电流，无需预处理，适合应急保护场景（如管道防腐层意外破损后的快速补护）。

（三）铝带阳极：高电流效率的 “低阻大电流优势”

电流效率极高：铝阳极理论电流效率达 95%以上（远高于锌的90%、镁的50%-70%），单位质量输出电量大（约2.9A・h/g），适合需要大电流保护的场景（如大型储罐底板、长距离海洋管道）。

重量轻便于施工：铝的密度仅为锌的 1/2.7、镁的1/1.5，相同保护电量下，铝带阳极重量更轻，尤其适合高空、水下等吊装难度大的场景（如海上平台钢结构、水下电缆）。

耐海水腐蚀性能优：在海水、盐雾等电解质中，铝阳极表面会形成一层薄而致密的氧化膜，既阻止自身过度腐蚀，又不影响电流输出，适合长期浸泡环境。

成本性价比高：铝原料价格低廉，单位保护面积的材料成本仅为锌的 1/3-1/2，适合大规模、长距离保护工程（如跨海管道、港口码头钢结构），可显著降低总成本。

二、海洋管道更偏爱锌带阳极的核心原因

海洋管道（包括海底管道、海岸附近埋地管道）的工作环境具有 “高盐、高湿、低电阻率、长期浸泡” 的特点，锌带阳极的性能恰好与这些需求精准匹配，成为首选：

1.电位匹配，无氢脆风险

海洋管道多采用高强度钢（如 X65、X70钢），这类钢材对氢脆敏感。锌带阳极的开路电位（-1.05V）与钢的保护电位（-0.85V~-1.2V）完全契合，驱动电压温和（0.2V左右），不会导致钢表面析氢，从根本上避免氢脆失效；而镁带阳极电位过负（-1.55V），易引发高强度钢氢脆，铝带阳极在海水中若表面氧化膜破损，可能出现局部过保护。

2.电流分布均匀，适配长距离管道

海洋管道长度通常达数公里甚至数十公里，要求阳极电流沿管道均匀分布。锌带阳极的带状形态可紧贴管道铺设，电流衰减慢（每公里衰减≤5%），能确保全管道保护电位达标；而块状阳极电流集中在局部，长距离管道需密集布置，施工成本高且易出现保护盲区。

3.耐海洋环境腐蚀，寿命稳定

海水中高浓度氯离子易导致阳极腐蚀加速，但锌带阳极的腐蚀产物（氧化锌）易脱落，不会形成钝化膜，长期输出电流稳定；同时锌的腐蚀速率均匀，在海水中的理论寿命可达 20-30年，与海洋管道的设计寿命（20-50年）匹配，无需频繁更换。

4.安装便捷，适配水下施工

锌带阳极柔性强、重量适中（每米重量约 1.5-2kg），可在管道铺设前预安装（缠绕在管道表面），或在水下采用潜水员铺设，无需大型吊装设备；而铝带阳极虽重量轻，但表面氧化膜易在施工中破损，需额外防护；镁带阳极在海水中消耗过快（寿命仅为锌的1/3-1/2），需频繁更换，运维成本极高。

5.与海洋防腐体系协同性好

海洋管道多采用 3PE防腐层+阴极保护的复合防护体系，锌带阳极的输出电流可精准补充防腐层破损点的保护需求，且不会对防腐层造成电化学腐蚀；同时锌带阳极与管道的电位差小，不会因电位冲突影响防腐层附着力，而铝带阳极在某些情况下可能与防腐层发生电偶腐蚀。
