哈工大这回算是把天捅破了！谁都没想到，麒麟9020芯片只是个幌子，真正让美国和台积电气得手抖的，是牌桌底下那场早已开始的技术暗战，全球格局，恐怕要被彻底改写了。

麻烦看官老爷们右上角点击一下“关注”，既方便您进行讨论和分享，又能给您带来不一样的参与感，感谢您的支持!

别看咱们平时总盯着华为又发布了啥新芯片，麒麟9020一出来，不少人就以为中国半导体马上就要弯道超车了。事实确实没那么简单，但也远比想象中精彩。这场硬仗打到现在，真正的胜负手从来不是某款手机芯片的跑分，而是牌桌底下那些看不见的较量。

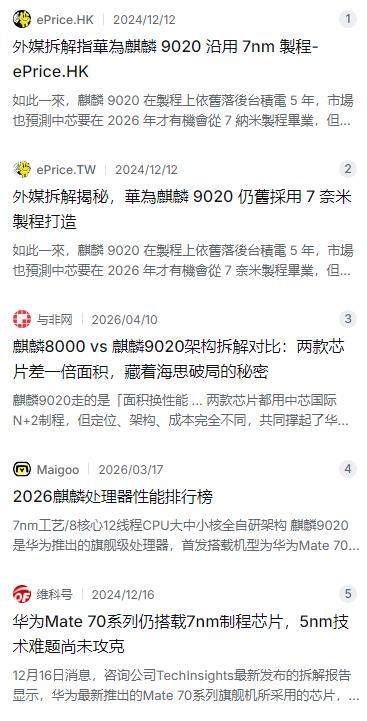

先说说麒麟9020的底细。根据TechInsights等专业机构的拆解报告，华为Mate 70系列搭载的麒麟9020芯片，采用的是中芯国际的7纳米N+2制程工艺，并不是之前外界传言的5纳米。说白了，在制程节点上，咱们和台积电还有不小差距。有媒体算过一笔账，麒麟9020在制程工艺上大约落后台积电5年左右，中芯国际预计要到2026年才有可能从7纳米往前走，而到时候台积电和三星可能已经在2纳米甚至更先进的节点上量产了。

但华为厉害的地方在于，工艺不够，设计来凑。麒麟9020走的是“面积换性能”的路子，芯片裸片面积比上一代大了约15%，通过重新设计集成电路布局来提升性能和能效。再加上CPU大中小核全自研架构的落地，麒麟9020的实际表现依然可圈可点，安兔兔跑分比前代提升了约30%。在受限条件下做到这个水平，确实不容易。

如果只看麒麟9020，可能觉得中国芯片还在追赶，没什么大惊小怪的。但真正让美国人坐不住的，是藏在手机芯片这出大戏背后的另一条暗线——哈尔滨工业大学在半导体底层技术上的持续突破。这条暗线，才是真正的“捅破天”。

哈工大这回搞定的，不是一台完整的光刻机，而是比光刻机整机更关键、更难啃的“硬骨头”——极紫外光源。简单说，EUV光刻机是造高端芯片必不可少的设备，而光源模块就像是这台设备的“心脏”，负责发出波长13.5纳米的极紫外光，在指甲盖大小的芯片上雕刻出纳米级的电路。长期以来，这项技术一直被荷兰ASML公司垄断，美国卡中国芯片脖子，主要就卡在这里。

哈工大航天学院赵永蓬教授团队走了一条完全不同的技术路线。他们没有跟着ASML的“激光产生等离子体”路线走，而是从2008年开始，花了十几年时间死磕“放电等离子体”技术。这条路子能量转换效率更高、设备成本更低、体积也更紧凑，最关键的是——它绕开了西方技术封锁的陷阱。2024年底，这项技术获得了黑龙江省高校和科研院所职工科技创新成果转化大赛一等奖，标志着哈工大在EUV光源核心组件上取得了实质性突破。

但光源只是EUV光刻机的核心部件之一。光刻机是一个由十几万个精密零件组成的庞然大物，要想真正实现整机国产化，还有镜头系统、运动控制、掩模版等无数道关卡要闯。哈工大的突破，更像是在最薄弱的一环上打下了一根坚实的桩子。

除了光源，哈工大在芯片封装和制造设备上的布局同样不容小觑。芯片制造分前端和后端，前端的光刻、刻蚀是把电路刻在晶圆上，后端的封装则是把刻好的芯片“打包”成能用的成品。在后端封测环节，中国其实已经具备了相当的实力。

哈工大（深圳）集成电路学院的电子封装团队，研发出了纳米铜浆复合三维多孔铜的创新封装结构，实现了“低温连接、高温服役”的目标。这套技术把服役温度比传统材料提升了300摄氏度以上，热循环寿命比最好的烧结铜还提升了三倍多，已经得到了航天科工二院的认证，在新能源汽车、光伏、消费电子等领域应用前景广阔。

还有贴片机，这个设备在芯片封测生产线上的投资占比超过60%，是表面贴装工艺的核心装备。哈工大高会军教授团队历经15年攻关，研制的三款全自动高速高精度贴片机已实现量产，技术指标达到国际先进水平，孵化公司入选国家专精特新“小巨人”企业，在中国航天科工集团等200多家单位得到应用。

在更前沿的材料领域，哈工大同样没有缺席。朱嘉琦教授团队在金刚石基半导体材料上取得了重要进展，开发出的超低功耗金刚石场效应晶体管，关态电流低至0.1飞安每微米、开关比超过10的11次方、亚阈值摆幅仅6毫伏每十倍频程，突破了硅基材料的物理极限。此外，该团队还首次在绝缘的氧终端本征金刚石表面制备出了有效欧姆接触，比接触电阻低至10的负8次方欧姆平方厘米，打破了该领域近30年的纪录。金刚石被称为“终极半导体材料”，哈工大在这个方向上的布局，瞄准的是下一代半导体技术的制高点。
