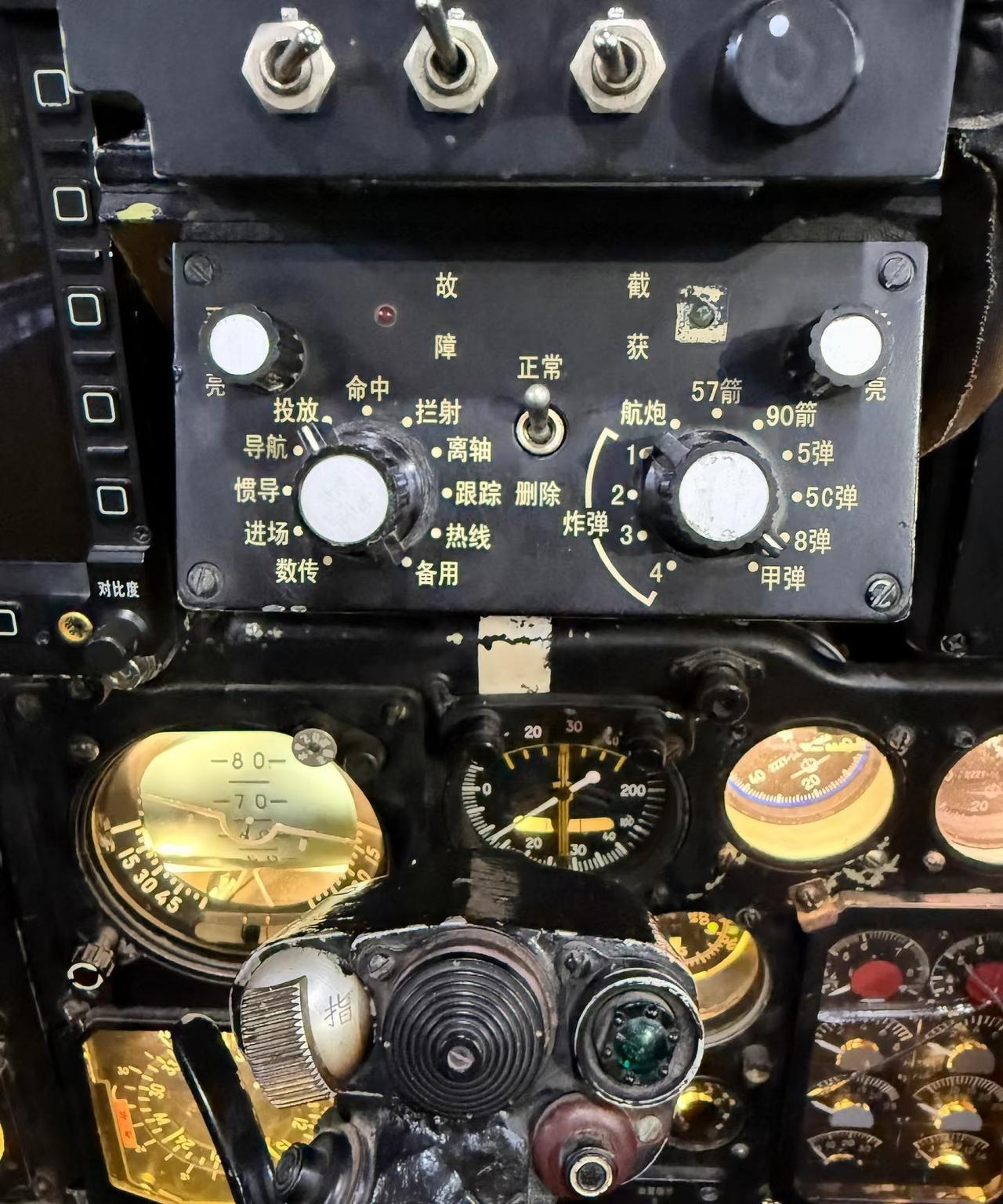

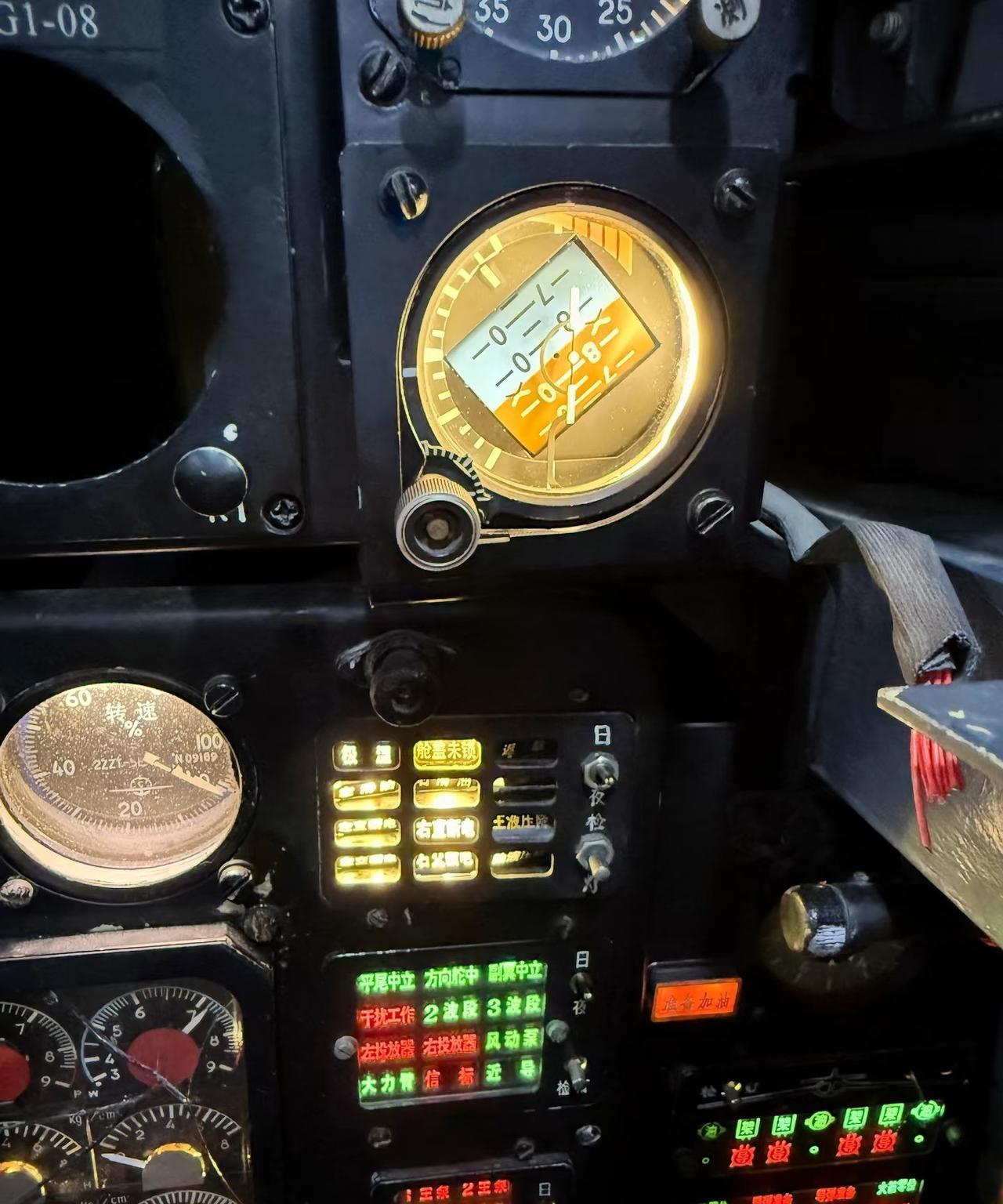

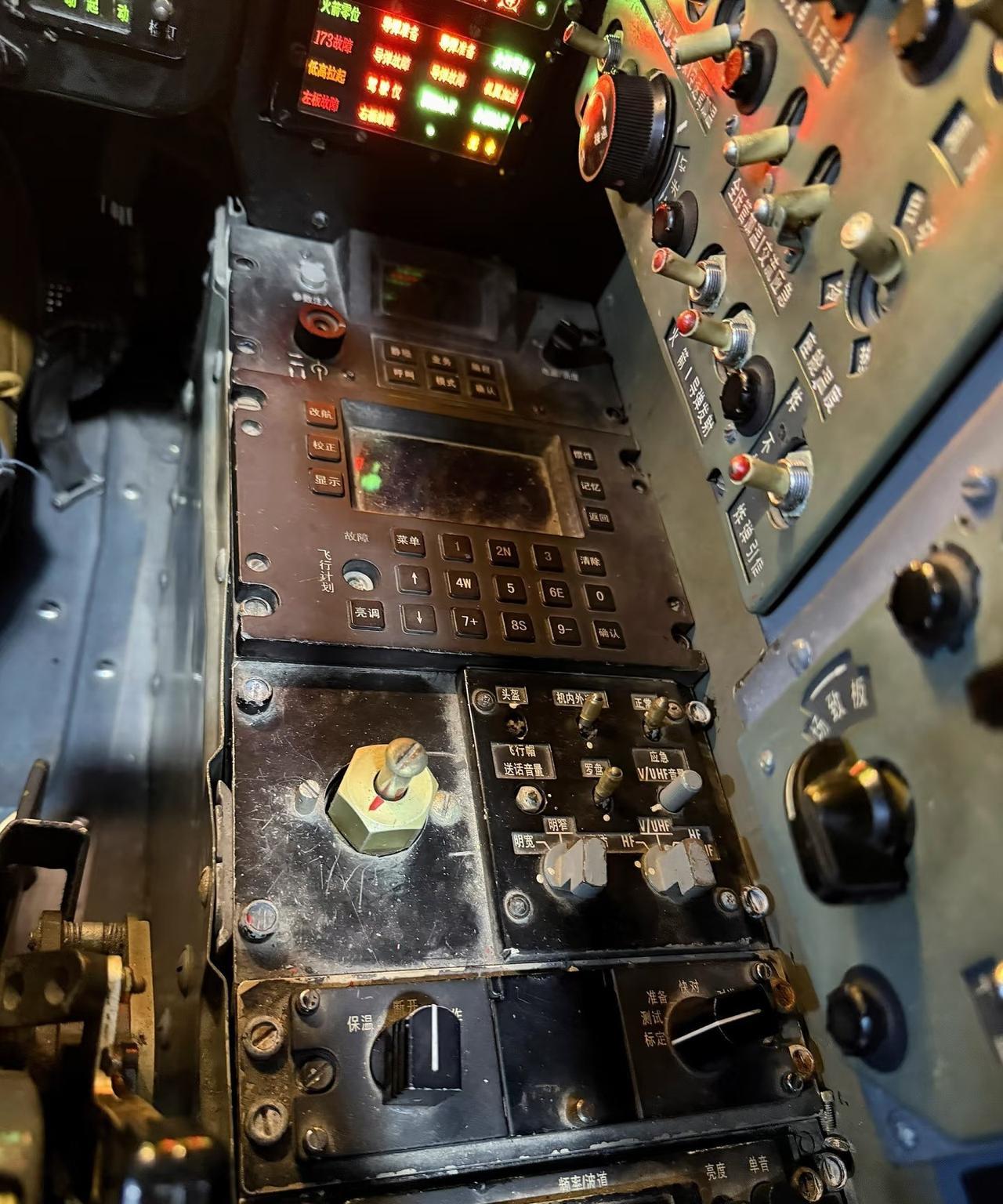

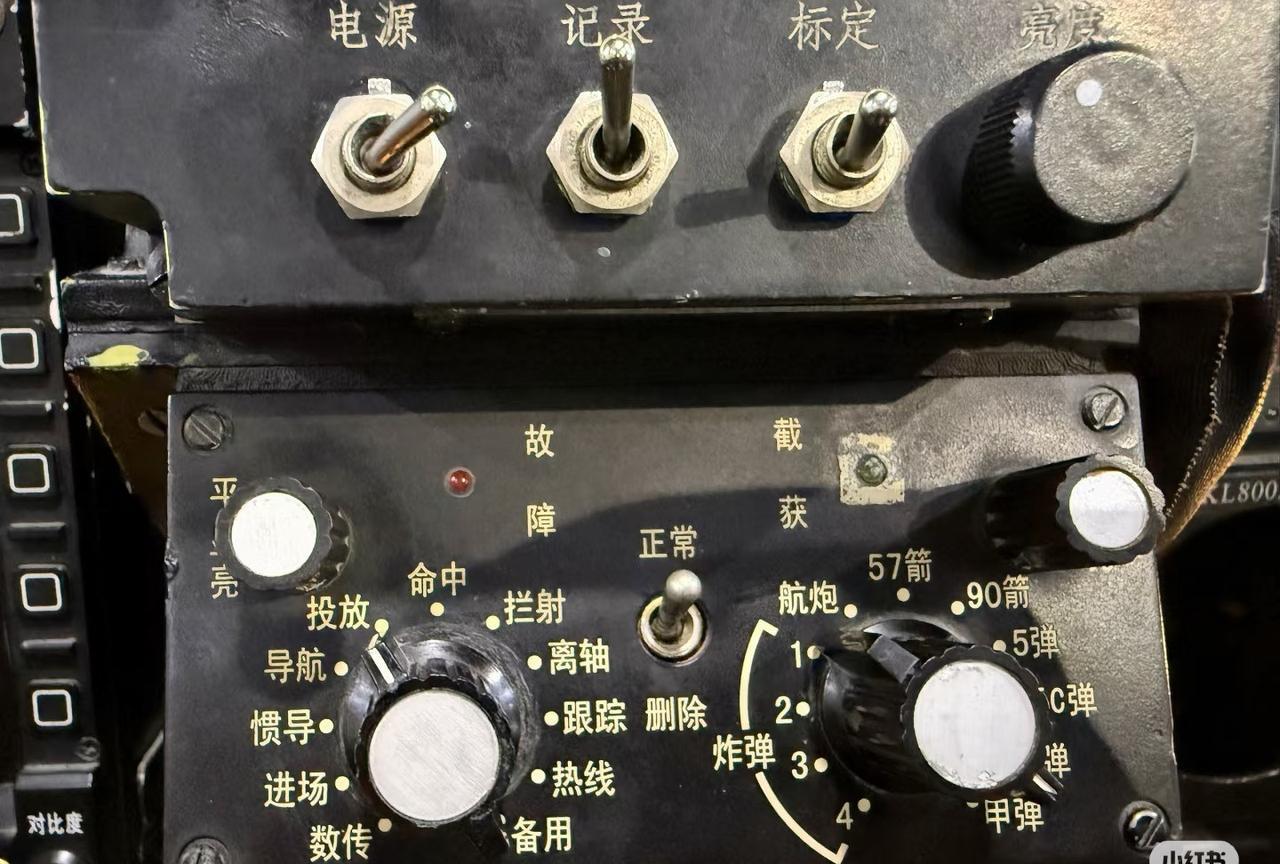

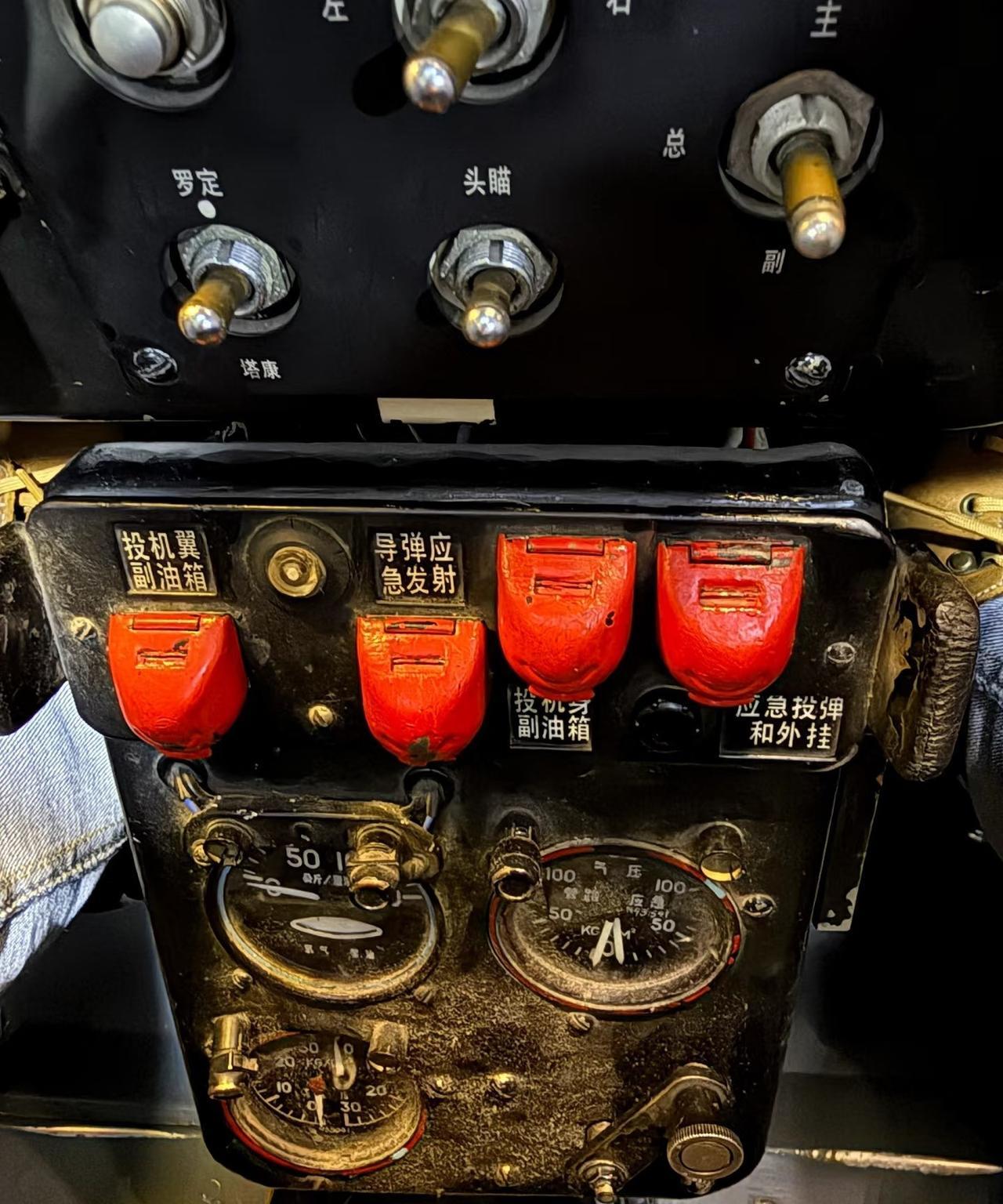

感谢网友拍摄的歼八D驾驶舱细节照片，大家可以看看当年我们二代半飞机的座舱显示控制的技术水平。从武器控制板（WCP）可以看出，这架飞机支持57火箭弹、90火箭弹、霹雳五号、霹雳五B、霹雳十一（A弹）、霹雳八号导弹，这在当时中国空军中，已经是顶尖的空战火力了。在地平仪的下方，是HSI水平方位指示器，这是用来指示飞机在水平面的方位相关信息，中间的偏离杆，用来指示飞机偏离预定航向的偏离量。但是在正前方控制板UFCP上，只看到导航选项，没有进一步的VOR、LOC、GS、TACAN等选项，所以有可能当时这架飞机无线电导航设备，只装备了ADF无线电罗盘，利用双罗盘实现导航引导。所以在音频控制板上，有罗盘音的选项。这几个设备看上去就几个按键、钮子开关，实际上是非常复杂的，我们一直到歼轰七A和歼十A才把这些分离设备完全搞定，形成完整的导航系统，也就是ICNI中的N。#军事##飞机##夏日生活打卡季#
