在水文监测、城市污水处理、工业流体计量领域，超声波多普勒流速流量传感器凭借无机械转动部件、抗干扰能力强的优势，成为复杂流体环境下流量测量的核心设备。该传感器基于多普勒效应原理，通过捕获流体中固体颗粒反射的超声波信号计算流速，结构设计直接影响测量精度与环境适应性。

一、核心感知部件：声波发射与接收系统

声波发射与接收探头是传感器实现多普勒频移检测的核心。发射探头内置压电陶瓷元件，在激励电信号作用下产生机械振动，生成短脉冲声波，且能量被集中在直径约 20 毫米的窄小波束中，减少能量损耗并提升信号指向性。

接收探头与发射探头相邻固定，间距经精密校准，确保稳定捕获 10 厘米处的反射声波。其高灵敏度接收器能将反射声波振动转化为电信号，同时过滤杂波干扰。这种固定间距设计可避免信号衰减或直接干扰，使多普勒频移检测误差处于极低范围。

二、辅助测量部件：温度与压力补偿系统

为消除环境影响，传感器集成温度与压力传感器，形成多参数协同测量体系。温度传感器采用嵌入式安装，感知元件封装在靠近探头的内部，实时捕捉流体温度，测量范围 - 20℃至 65℃、分辨率 0.1℃，输出信号既反馈水温，又接入声速补偿算法，修正超声波传播速度以提升流速计算准确性。

压力传感器采用高精度压阻式芯片，安装在内部密封腔体内，通过专用导气管与外部流体连通。导气管需确保压力无延迟传递且防杂质进入，其将水深转化为电信号时，结合温度数据补偿计算，使水位测量精度 ±1cm、分辨率 1mm。需注意，压力传感器感知表面为精密结构，避免尖锐物体触碰。

三、通讯与连接系统：信号传输与供电保障

传感器的外部交互与能量供应依赖专用四芯屏蔽电缆，兼具电源传输、数据交互与压力传感器导气功能。四芯线分别对应电源正（红）、负（黑）及 RS485 通讯线（黄为 A 线、绿为 B 线），金属编织网屏蔽层可抵御电磁干扰。电缆适配 9V-24V 直流供电，功耗≤1W，能搭配太阳能系统满足偏远地区监测需求。

电缆内的导气管一端连压力传感器密封腔体，另一端需延伸至干燥环境，安装时需将电缆末端固定在远离水体处，防止进水损坏设备。且电缆延长需用专用连接装置，直接对接会破坏屏蔽层与导气管密封性，引发信号干扰或故障。

四、安装支撑结构：环境适配与稳定固定

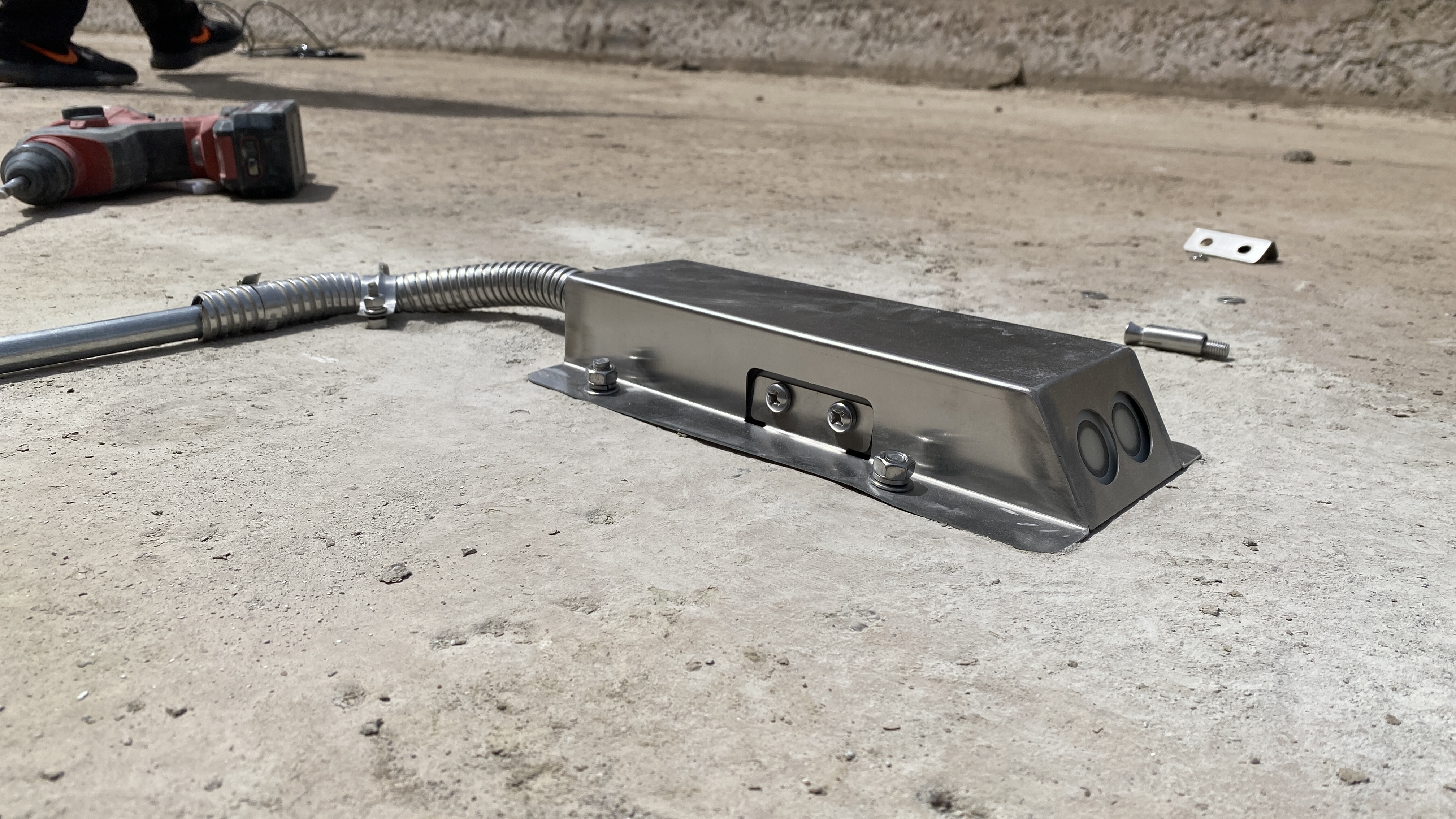

安装支撑结构按场景分三类，均以保证传感器最佳测量姿态为目标。常规安装底座适用于无水或硬基底部（如混凝土渠道），用 M8*60 金属膨胀螺栓将传感器固定在渠道中心，软管包裹电缆尾部防磨损，且传感器需逆水流水平放置，探头前方 20cm 内无遮挡。

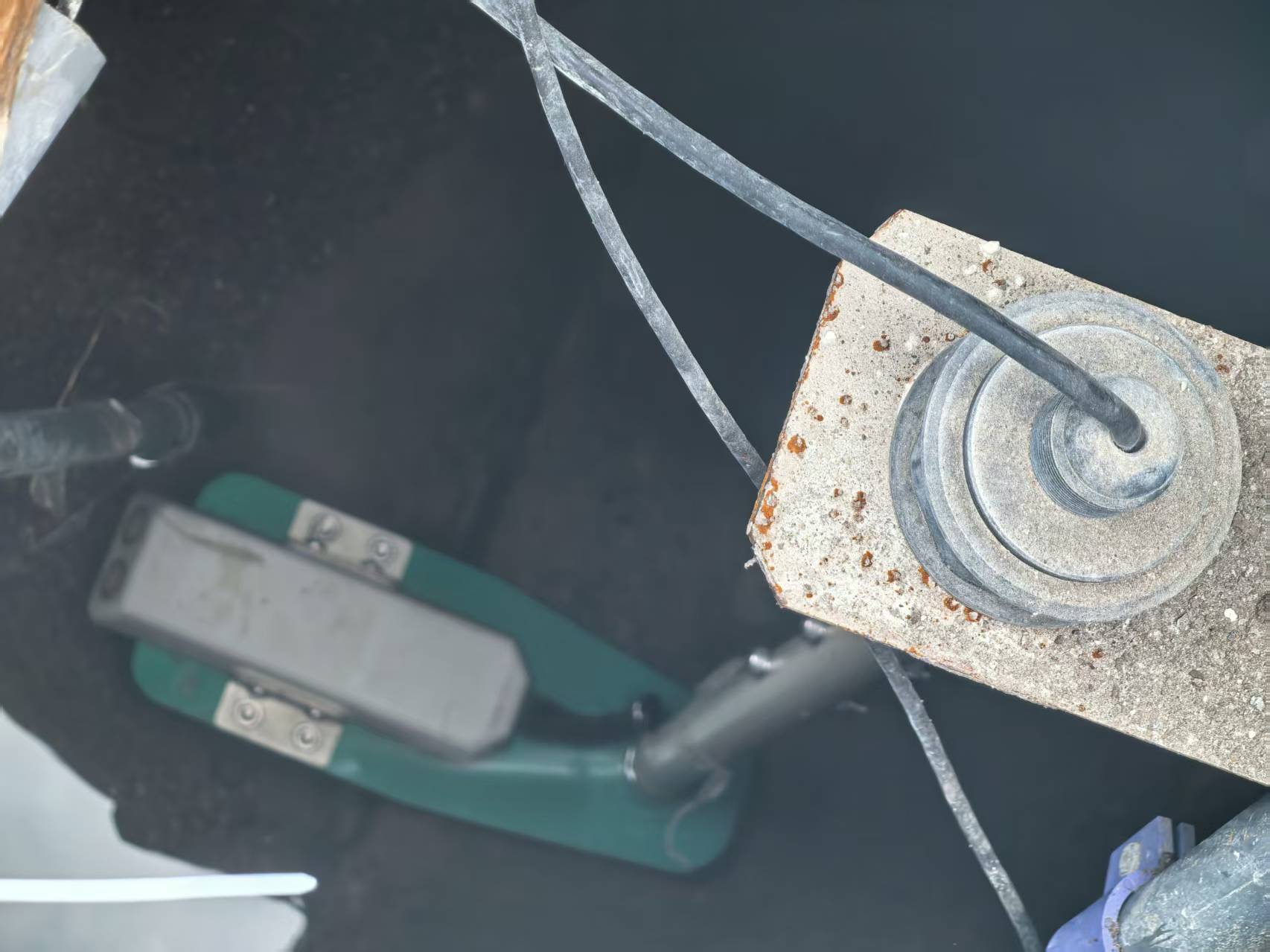

斜面式支架由不锈钢方钢与钢板组成，角度可按河道坡度调整，方钢长度依水深与淤泥情况裁切，确保探头避开淤泥层且处于水流平稳区。直角式支架适用于井下或垂直壁面安装，用直角连接件固定于井壁，整体长度≤500mm 防晃动。两种支架均为防腐蚀不锈钢材质，连接部位用 M8*4 螺丝配合平垫、弹簧垫紧固，避免水流冲击导致松脱。

五、结构与性能的协同设计

传感器整体围绕 “高精度、高可靠性” 设计，无机械转动部件可在高泥沙、多水草流体中运行，避免传统流量计的缠绕堵塞问题；ABS 外壳搭配 IP68 防护等级，可在 - 20℃-65℃稳定工作；2M 可扩展存储容量用于保存数据，1Hz 数据刷新频率能捕捉流速动态变化，速度面积法算法结合硬件结构，适配满管与非满管流测量需求。
