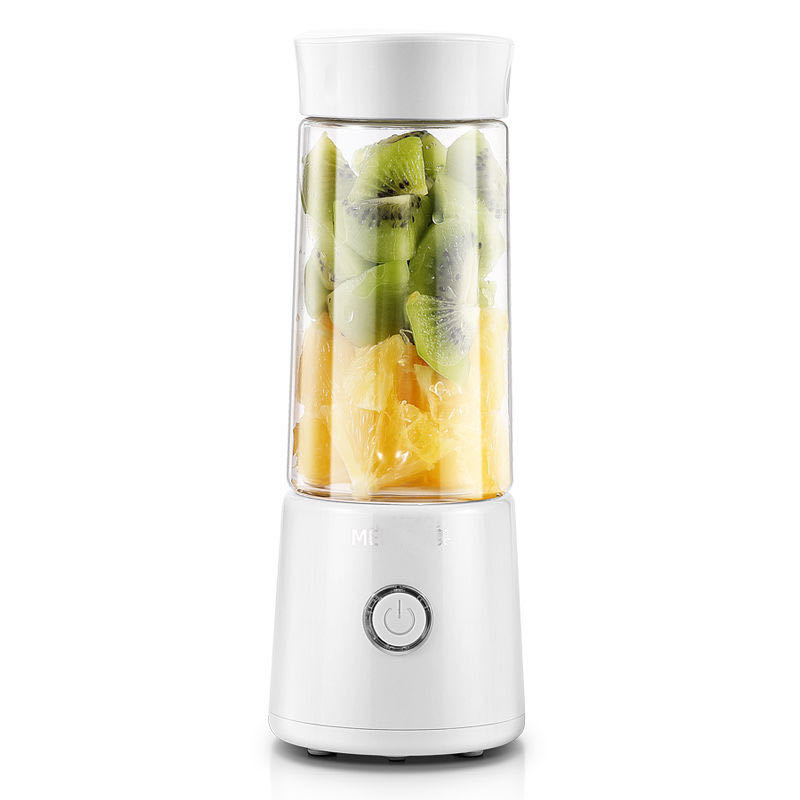

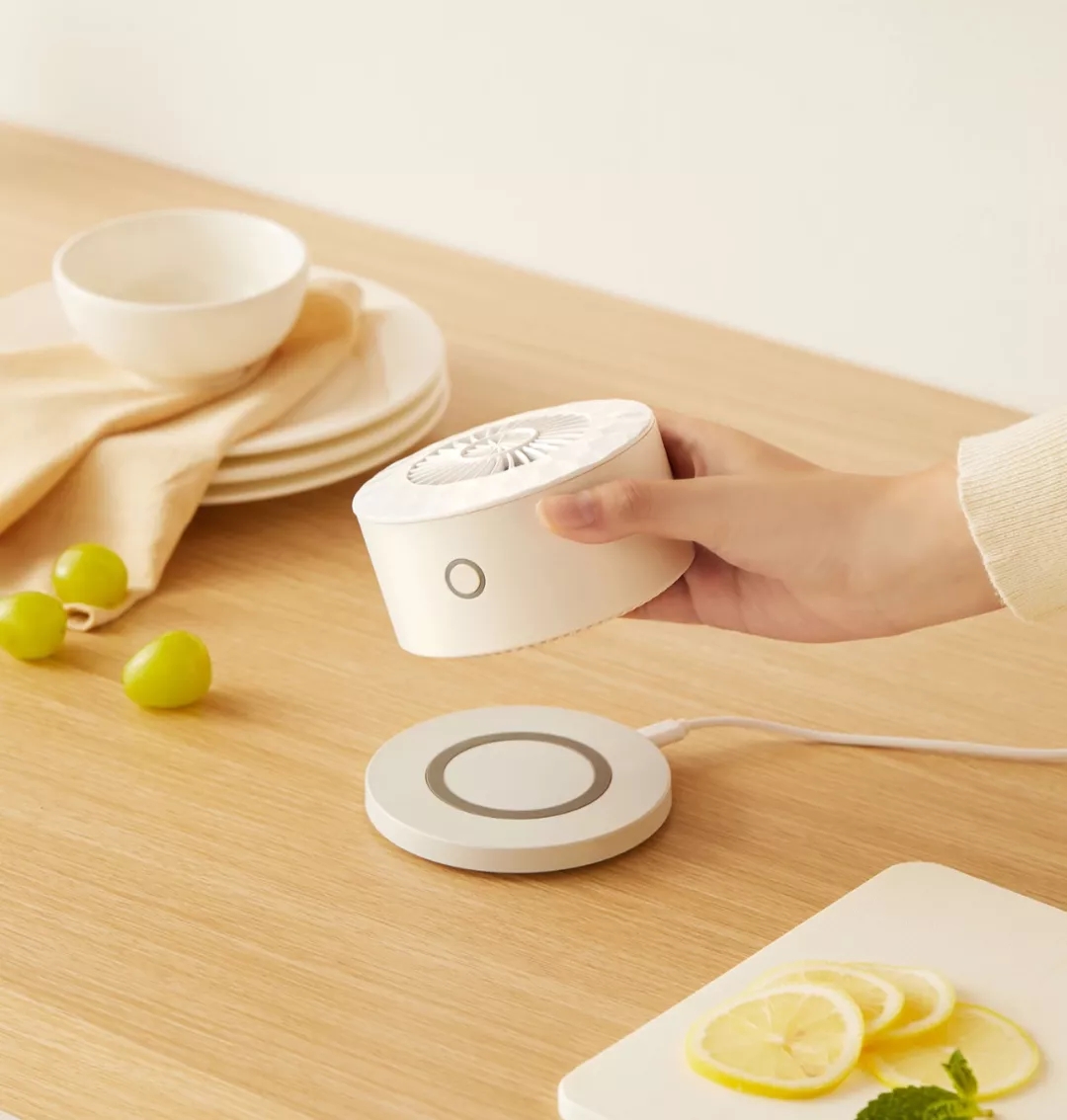

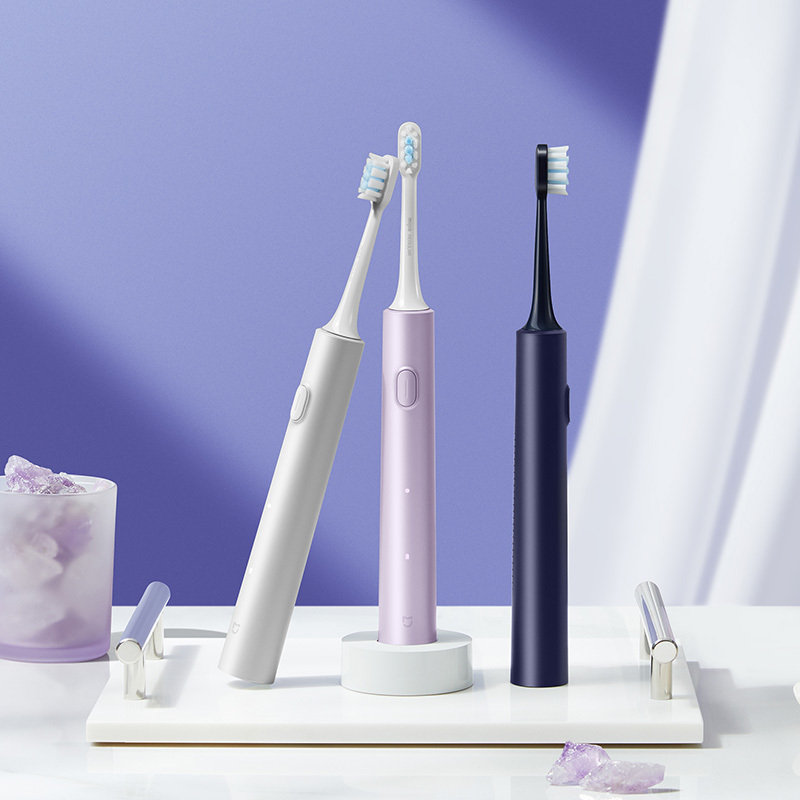

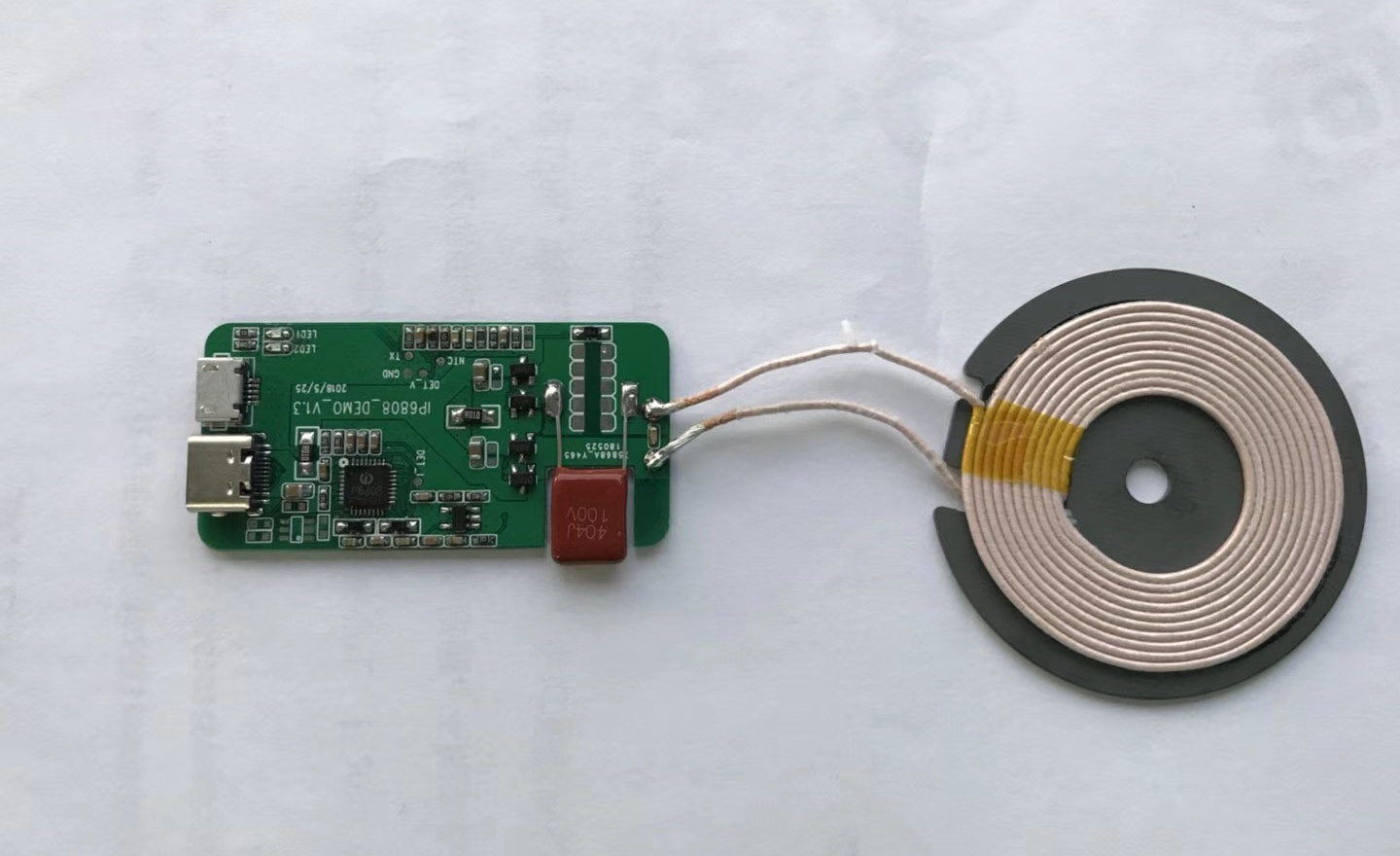

英集芯IP6833是一款用于智能穿戴设备、移动榨汁杯、移动果蔬清洗机、电动牙刷等无线充电方案的5W无线充接收方案芯片，符合WPC Qi BPP标准。内置高效全桥同步整流电路、1.6A可调压LDO稳压器、800mA线性充电器，支持锂电池充电管理。集成32位MCU、10k Bytes MTP存储器、1k Bytes RAM及多通道12-bit SAR ADC，支持固件在线升级，减少外围器件需求。支持16V输入过压保护、LDO输出动态限流、充电电流可配置。采用QFN28封装，极小的占板面积便于集成到紧凑型设备中。

一、集成度较高，有助于节省空间与成本

IP6833是一款面向空间受限、低功耗设备设计的无线充电接收芯片，其特点之一在于集成度较高。芯片内部集成了32位MCU、10k字节MTP存储器、1k字节RAM以及多通道12位SAR ADC，使得IP6833能够独立完成无线充电接收、同步整流、LDO稳压、锂电池充电管理及电量计算等多项任务。该设计有助于减少外围器件数量，简化电路设计流程，降低整体成本。

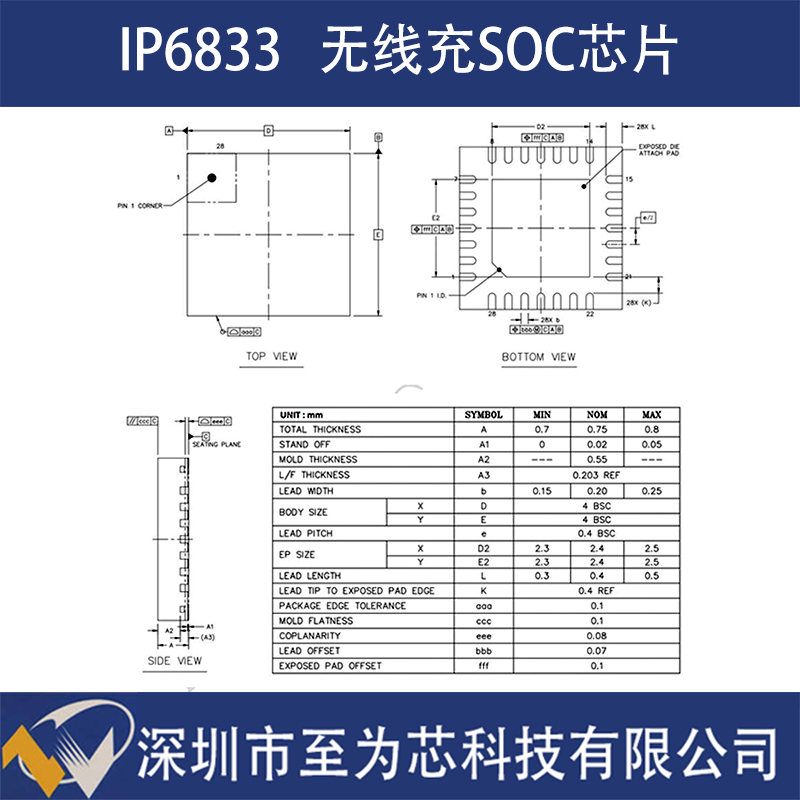

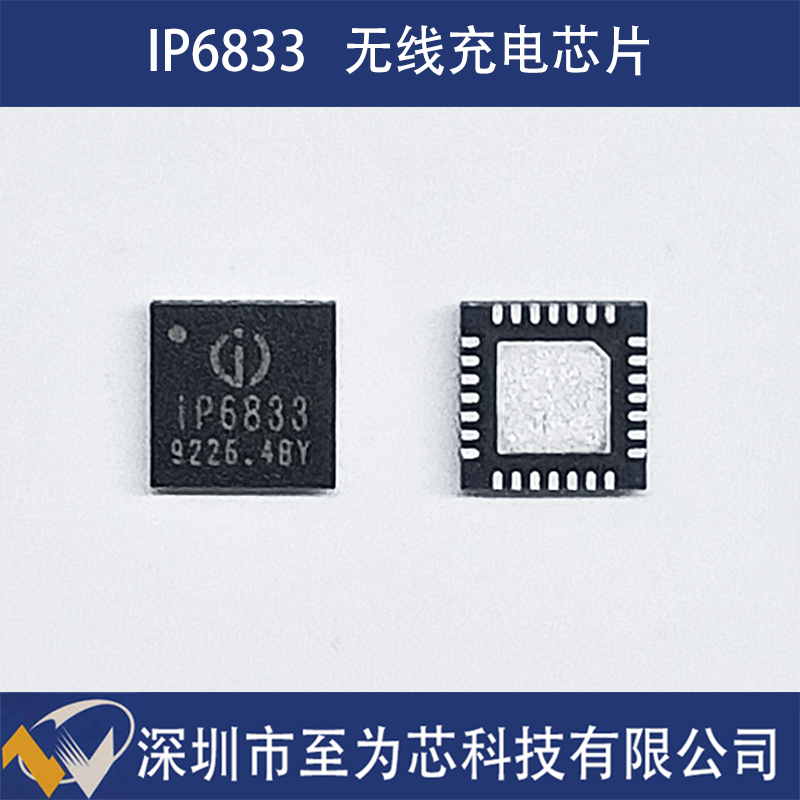

此外，IP6833采用QFN28（4mm×4mm）的小型封装，便于集成至智能手表、智能手环等空间有限的产品中，为产品的小型化设计提供了支持。

二、转换效率良好，优化充电体验

在无线充电技术中，转换效率是衡量芯片性能的重要指标之一。IP6833内置全同步整流电路，效率表现良好，有助于降低热损耗，提升充电效率。芯片还支持动态整流电压控制，可根据实际需求实时调整输出电压，进一步优化瞬态响应和带载效率，帮助设备在充电过程中保持稳定。

此外，IP6833内置1.6A调压LDO稳压器和800mA线性充电器，支持锂电池充电管理，可直接为设备电池充电，无需额外配置充电管理电路，有助于简化系统设计，提升充电便捷性。

三、多重保护机制，增强安全可靠性

在无线充电过程中，安全性是用户关注的重点。IP6833内置了过温、过压及过流等保护机制，能够实时监测充电参数，在检测到异常时启动保护措施，有助于防止设备受损。芯片还支持16V输入过压保护，可在电压异常时提供防护。

此外，IP6833内置温度传感器，能够实时监测芯片温度，在高温情况下可自动调整充电功率或暂停充电，有助于防止电流倒灌，保护电池和芯片安全。这些设计使IP6833在多种应用环境中能够保持稳定运行。

四、功耗较低，有助于延长电池续航

对于智能穿戴设备等低功耗产品，功耗表现是衡量芯片的重要指标之一。IP6833在功耗控制方面表现良好，其深度睡眠模式功耗处于较低水平，有助于设备在长时间待机状态下维持较低能耗，从而支持电池续航时间的延长。

同时，IP6833支持无线和有线充电路径切换功能，用户可根据实际需求选择充电方式，进一步提升了充电的灵活性与便捷性，适用于智能手表、智能手环等需要长时间佩戴的设备。

五、支持灵活适配与升级，适应多样化需求

随着技术发展，用户对无线充电设备的需求也在不断变化。IP6833内置低功耗MCU和MTP存储器，支持固件在线升级，使芯片能够根据市场需求进行功能更新与性能优化，有助于提供更加灵活多样的解决方案。

六、适用多种应用场景，支持产品创新

IP6833凭借其集成度高、效率良好与功耗较低的特点，适用于智能穿戴设备、健康医疗设备及各类低功耗手持设备。例如，在智能手表中，IP6833可集成于表体实现无线充电，同时支持有线充电切换；在各类低功耗手持设备中，IP6833则有助于简化电路设计，支持产品创新。

结语

英集芯IP6833无线充电接收芯片以较高的集成度、良好的效率表现与较低的功耗特性，为智能穿戴设备等低功耗手持设备提供了实用的无线充电解决方案。随着技术持续发展，IP6833有望继续发挥其特点，支持更多产品实现无线充电功能，为用户带来更为便捷和安全的充电体验。
