华算科技界面工程界面电子结构化学自由能外延生长，读者可系统学习到界面工程提升催化剂性能的机制，了解其通过调控电子、几何结构等优化催化活性与稳定性的关键原理及实践策略。
通常，电化学反应发生在固体催化剂的表面或界面。为在特定催化条件下获得更优性能，精心设计的剂需具备优化的物理或化学性质，以同时促进吸附和脱附过程。
界面结构通常由两种或多种不同组分形成，理论上可作为不同组分间电子或中间体传输的通道。
图1. 界面工程电催化剂的结构-表征-催化性能关系图。DOI: 10.1016/j.mattod.2021.02.004
界面工程因其可通过独特的物理化学性质合理设计以提升电催化活性、稳定性和选择性，受到日益广泛的关注。
界面电子结构
电催化剂与反应物的相互作用对催化反应至关重要，而这种相互作用很大程度上取决于表面或界面的原子排列与电子结构。
，对电子、质子转移及反应物交换产生可调控的协同作用；界面结构上的电子重分布已被证实是促进电荷从催化剂向反应中间体转移的有效方式。
图2.通常，（如图3所示）：在情况I中，电催化反应主要发生在组分A上，反应速率受A与反应物间的结合能影响；通过电子相互作用可调控表面环境，平衡催化剂与反应物间的吸附和脱附强度，以实现最优电催化性能。
界面相互作用的另一种情况（情况II）是不同组分负责不同的催化过程。如图图3.电催化反应的整体机制可总结为三个连续步骤：）最终产物从电催化剂脱附至电解液根据Sabatier原理，因此，为促进整个电催化反应，需优化吸附和脱附步骤。
d带中心能级越低，吸附质与金属的相互作用越弱如图4所示，为阐明界面工程对催化剂化学吸附的影响，研究人员设计了一种Ni-Co双金属氢氧化物前驱体的两步煅烧策略，构建多孔纳米级NiO/NiCo₂O₄异质结构，将其用作HER和OER的双功能电催化剂。
OH图4. （a）两步煅烧NiCo双金属前驱体制备多孔纳米NiO/NiCo₂O₄异质结构示意图，前驱体由微波辅助水热法合成。DOI: 10.1016/j.mattod.2021.02.004
功函数
Φ。材料表面的电荷重分布会产生表面偶极子，形成正负势能台阶，进而影响表面外的电子势能，最终有效改变功函数。

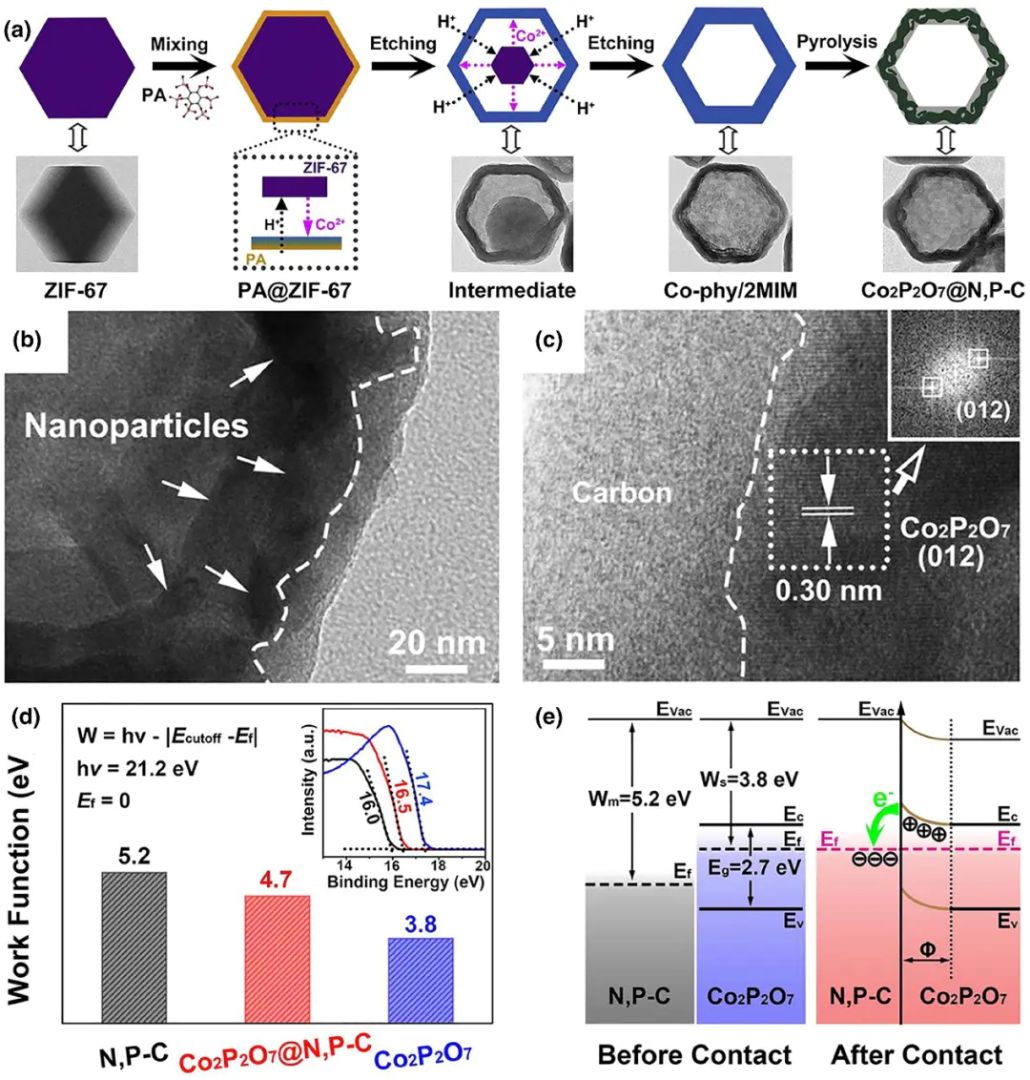

功函数越低，电子转移的能垒越低，更有利于电催化紫外光电子能谱（UPS）对价带电子具有高灵敏度如图5所示，研究人员通过简单的配体交换反应结合热解过程，成功制备了嵌入氮磷共掺杂碳（N,P-C）中的焦磷酸钴（Co₂P₂O₇）纳米颗粒（NPs），形成具有丰富界面结构的纳米笼（Co₂P₂O₇@N,P-C）。
vaccvfg应变是描述固体材料形变的重要物理概念。杂化在特定材料中，可通过观察到应变效应引起的原子键长变化。可调控表面电子结构，改变对吸附质的结合能，进而影响电催化剂的活性和稳定性。
，这与典型的晚期过渡金属情况相反。根据d带理论，膨胀应变会窄化d带宽度：对于早期过渡金属，d带窄化导致d带中心下移以维持d带填充度；对于晚期过渡金属，相同机制会使d带中心上移。
DFT计算表明，对于承受+5%拉伸应变的界面Pd位点，*O的结合能降低，而*OH的结合能增加。因此，速率决定步骤（O*+H₂O+e⁻→OH*+OH⁻）的能垒减小，ORR性能得到增强。
（e）晶体结构示意图及（f）HRTEM图像，清晰展示Pd-Au晶格。DOI: 10.1016/j.cej.2020.124240
界面工程可调控电子结构界面工程还可通过调控几何结构和化学吸附行为影响反应物在催化剂上的反应活性界面结构构建方法
外延生长
两种晶体间的小晶格失配可最小化杂化纳米结构的界面能溶液相外延气相外延如图7所示，研究人员利用，通过在H₂/Ar气氛下热处理，在暴露（001）晶面的二维三元硫代磷酸镍（NiPS₃）纳米片上原位外延生长二磷化二镍（Ni₂P）。
图7. （a）示意模型展示NiPS₃与Ni₂P之间的晶格匹配情况。（b）在平衡电位（U= 0V）下计算的NiPS₃/Ni₂P、Ni₂P(001)、Ni₂P(110)和NiPS₃(110)的ΔG，插图给出H*吸附的DFT优化构型。（c）NiPS₃/Ni₂P界面的电荷密度差分布，红色（绿色）分别表示电子积累（Δ=+0.01e·bohr⁻³）和耗尽（Δ=−0.01e·bohr⁻³）；Ni、S、P、H原子分别以灰色、黄色、紫色、蓝色标示。DOI: 10.1021/acsnano.9b02510
异质包覆
核-壳结构可合理调控界面位点的电子/化学构型，提升催化效率和长期稳定性。

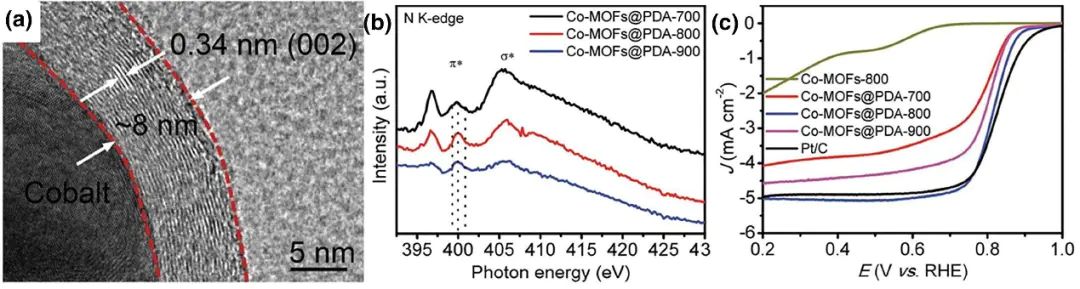

通过在钴基金属有机框架（Co-MOFs）上包覆聚多巴胺（PDA）并辅助热解HRTEM图像清晰显示了Co纳米颗粒与碳层间的界面，XPS和N K边软X射线吸收近边结构（XANES）结果证实，此处形成了共价键合的Co-N-C界面结构，所制备的催化剂展现出理想的ORR性能。
两种纳米材料间的强杂化作用是电催化剂设计与合成领域的研究热点。；其中，因导电性高且电化学稳定性优异，成为制备一系列杂化材料的热门选择。
x高角环形暗场扫描透射电子显微镜（HAADF-STEM）清晰识别出该纳米晶的界面结构—含Ir壳层（高衬度）和Ru核（低衬度）。得益于有利的价态和稳定的核-壳纳米结构，所制备的Ru@IrO纳米晶在酸性环境中展现出优异的OER性能（活性高、稳定性好）。
（E）x
