在无人机技术飞速发展的今天，飞控系统作为 “大脑” 的核心地位愈发凸显。而 APM（ArduPilot Mega）飞控凭借开源免费、灵活扩展、生态成熟的特性，从爱好者圈走向科研实验室和工业应用场景，成为开源飞控领域的标杆产品。它不仅是无人机入门者的首选学习平台，更是专业开发者验证创新算法的重要载体。
一、APM飞控的起源与开源意义
APM 飞控源于 2007 年 DIY Drones 社区发起的 ArduPilot 开源项目，早期基于 Arduino Mega 2560（8 位 AVR 单片机）开发，核心目标是为无人机爱好者提供低成本、可定制的飞行控制解决方案。经过十余年迭代，其演进路径清晰可见：1.x 系列实现基础遥控与稳定飞行功能；2.x 系列新增航点飞行、参数自定义调整等核心功能；3.x 系列实现跨越式升级，3.2.1 版本更是支持多旋翼、固定翼、VTOL 等多种机型，优化了飞行稳定性与硬件兼容性，成为应用最广泛的稳定版本。如今，APM 已形成覆盖无人机、无人车、无人船的全场景开源控制系统，全球数百万开发者参与生态共建，累计贡献代码超千万行。
二、分层技术架构：硬件、固件与工具链的精密协同
APM飞控体系采用“硬件基础+固件核心+工具链支持”的三层架构。
1. 硬件平台的演进与模块化设计
经典APM 2.8硬件采用Atmel ATmega2560 8位微控制器作为主处理器，配备ATmega32U4辅助处理器专责通信任务[1]。这种双处理器设计避免了通信任务过载影响核心控制性能。
传感器套件包括：
MPU6050六轴传感器：集成三轴陀螺仪与三轴加速度计，采样率最高1kHz，数据传输延迟≤1ms；
HMC5883L三轴磁力计：提供航向参考，修正陀螺仪漂移；
MS - 5611气压计：测量精度可达毫米级，为定高飞行提供核心数据；
GPS模块：标配UBLOX NEO - 6M/7M，支持GPS/GLONASS双模定位；

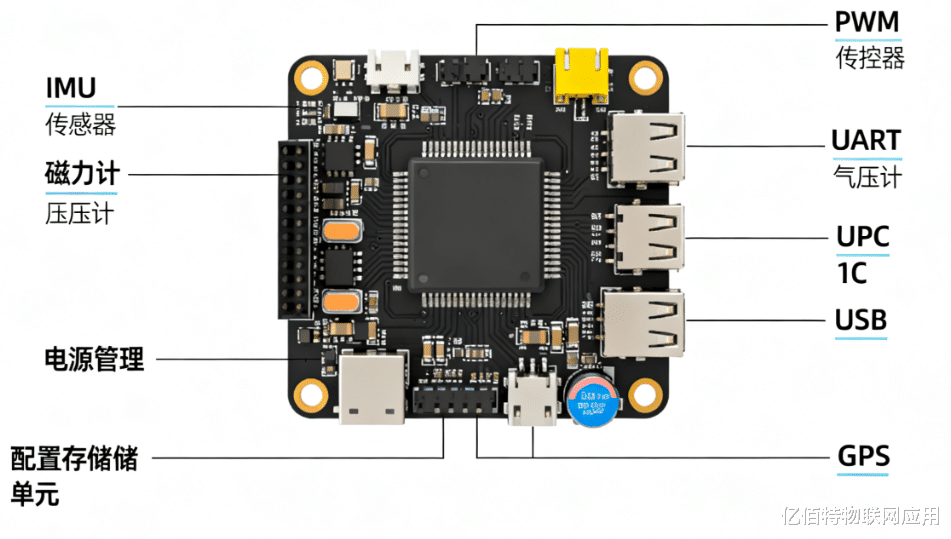

结构示意图
为提升性能，社区推出了基于32位STM32F4处理器的硬件方案，替换了原有的8位芯片，显著提高了运算能力。硬件采用“中心辐射式”接口布局，提供丰富的扩展接口，包括8路PWM输出、4路UART串口及I2C/SPI接口。
2. 软件架构与代码组织
ArduPilot固件采用模块化架构，代码托管于GitHub，已超过100万行，遵循GPLv3开源协议[1]。工程目录按设备类型组织，支持六种主要平台：ArduCopter（多轴飞行器）、ArduPlane（固定翼）、ArduSub（水下设备）、Rover（地面车辆）、AntennaTracker（天线跟踪）、Blimp（飞艇）。
系统通过硬件抽象层（HAL）屏蔽底层硬件差异，提供一致的编程接口。传感器驱动在后台线程运行，主线程定期通过前端方法获取最新数据，确保实时性与效率。
三、核心算法原理：从姿态控制到自主导航
1. 分层控制策略
APM采用经典的两级PID控制结构：
导航级（高级）：处理GPS、气压计等数据，计算期望的俯仰角、滚转角和油门量
控制级（低级）：结合IMU反馈的实际姿态，解算输出给电机/舵机的控制量
2. 传感器融合技术
通过卡尔曼滤波器或互补滤波器融合多传感器数据：
陀螺仪提供短期精度但存在漂移
加速度计测量重力方向但易受振动干扰
磁力计提供绝对航向但易受电磁干扰
GPS提供位置信息但更新频率较低
这种融合技术有效克服了各传感器的局限性，输出稳定可靠的状态估计。
3. 姿态控制流程
以多旋翼为例，控制流程每次更新时（Pixhawk上400Hz，APM2.x上100Hz）执行：
调用update_flight_mode()检查并运行相应飞行模式
将用户输入转换为倾斜角度、旋转速率等中间指令
通过AC_AttitudeControl库进行姿态控制计算
调用rate_controller_run()将结果传递到AP_Motors库
电机混合代码将滚转、俯仰、偏航值转换为具体PWM输出
四、功能特性与应用场景
1. 丰富的飞行模式
APM支持30余种飞行模式，满足不同技能水平和应用需求：
基础模式：自稳(Stabilize)、定高(AltHold)
自主模式：自动(Auto)、返航(RTL)、跟随(Follow)
高级模式：定点(Loiter)、环绕(Circle)
2. 强大的任务规划能力
支持多达1000个三维航点任务，每个航点可设置高度、速度和执行动作[1]。通过完全可视化的任务规划界面，用户可轻松设计复杂航线，实现“起飞→巡航→执行任务→降落”的全自动流程。
3. 多重安全机制
低电量保护：设置多级阈值，触发警报或自动返航
故障检测：通过传感器数据冲突识别异常状态
信号丢失处理：遥控器信号中断时自动触发安全策略
APM飞控已从单纯的飞行控制器发展为完整的无人系统开发平台。随着社区持续贡献，其功能不断丰富，支持平台也从空中扩展到水下和地面设备。与新兴的PX4系统相比，APM固件因发展历史更长，通常被认为更成熟稳定，适合不求二次开发但求稳定飞行的用户。而PX4则采用更现代的软件架构，便于深度定制。
